ESPECIFICACIONES
8-2
8
Relación de engranajes:1a:
2.667 (40/15)
2a: 2.000 (38/19)
3a: 1.619 (34/21)
4a:
1.381 (29/21)
5a: 1.190 (25/21)
6a: 1.037 (28/27)Chasis:Tipo de bastidor:Diamante
Ángulo del eje delantero: 24.00 °
Base del ángulo de inclinación:
100 mm (3.9 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo: DUNLOP/D222FNeumático trasero:Tipo:
Sin cámara
Tamaño: 180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D222
Carga:Carga máxima: 180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad:
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50
Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
137 mm (5.4 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130 mm (5.1 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CA
U2PPS0S0.book Page 2 Tuesday, July 15, 2014 10:10 AM

ESPECIFICACIONES
8-3
8
Batería:Modelo:YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhVoltaje, potencia de la bombilla ×
canti dad :Headlight:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: LED
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED Luz indicadora del sistema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusibles:Fusible principal:
50.0 A
Auxiliary fuse 1: 2.0 A
Auxiliary fuse 2: 2.0 A
Terminal fuse 1:
2.0 A
Terminal fuse 2: 2.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de gasolina: 20.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U2PPS0S0.book Page 3 Tuesday, July 15, 2014 10:10 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:

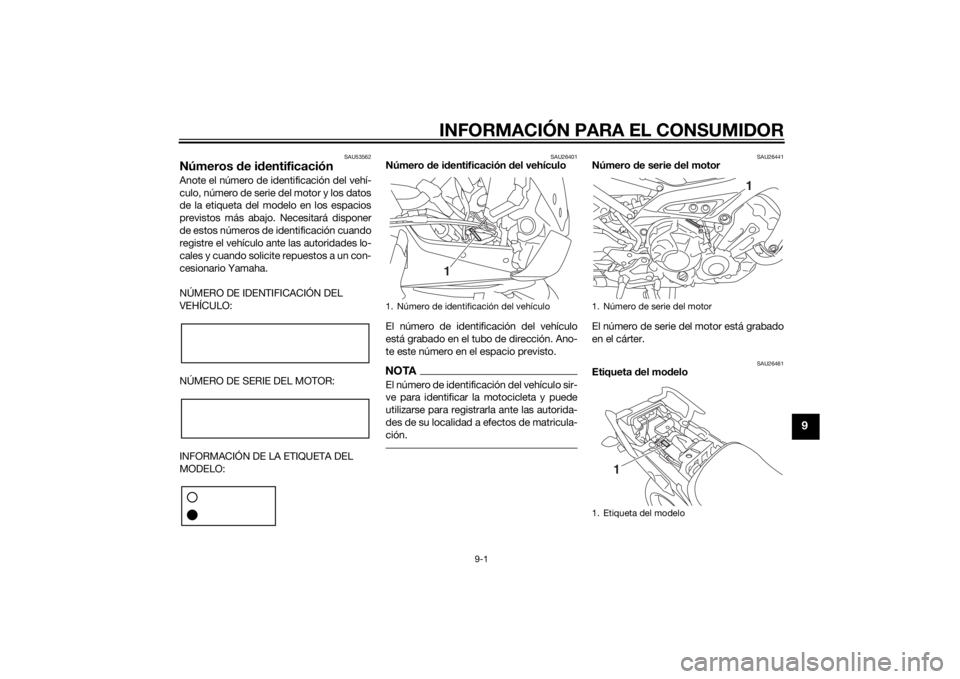

SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26461
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
U2PPS0S0.book Page 1 Tuesday, July 15, 2014 10:10 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta de modelo está fijada en el lu-
gar que se muestra. Anote los datos que fi-
guran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.U2PPS0S0.book Page 2 Tuesday, July 15, 2014 10:10 AM
