2015 YAMAHA TRACER 900 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU23215

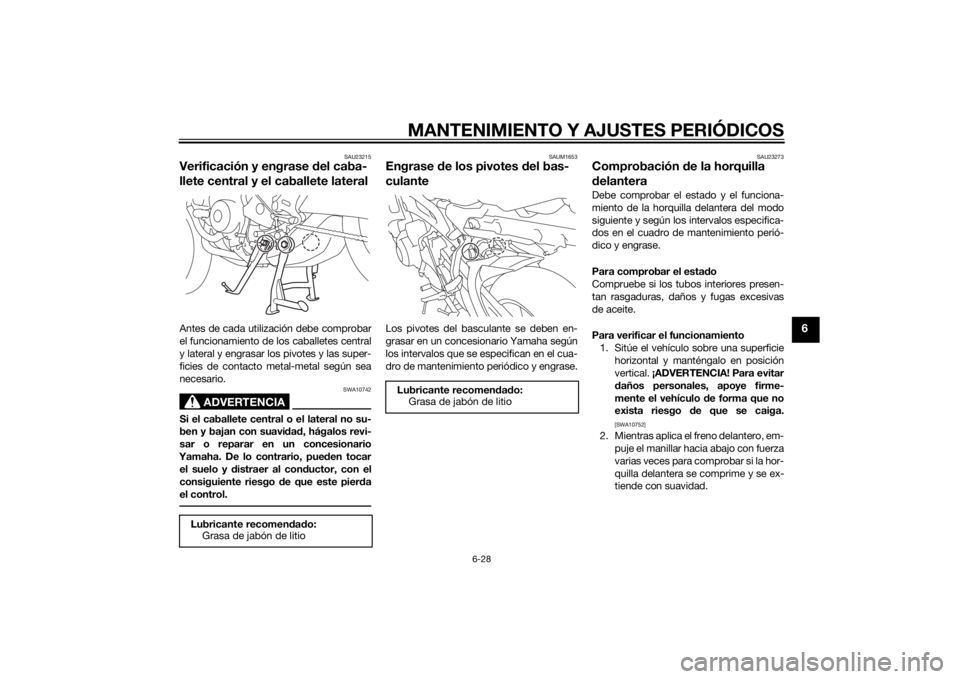

Verificación y engrase del caba-
llete central y el caballete lateralAntes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavi dad , hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pue den tocar
el suelo y d istraer al con ductor, con el
consiguiente riesgo de que este pier da
el control.
SAUM1653
Engrase de los pivotes del bas-
culanteLos pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU23273
Comprobación de la horquilla
d elanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo de que se caiga.
[SWA10752]

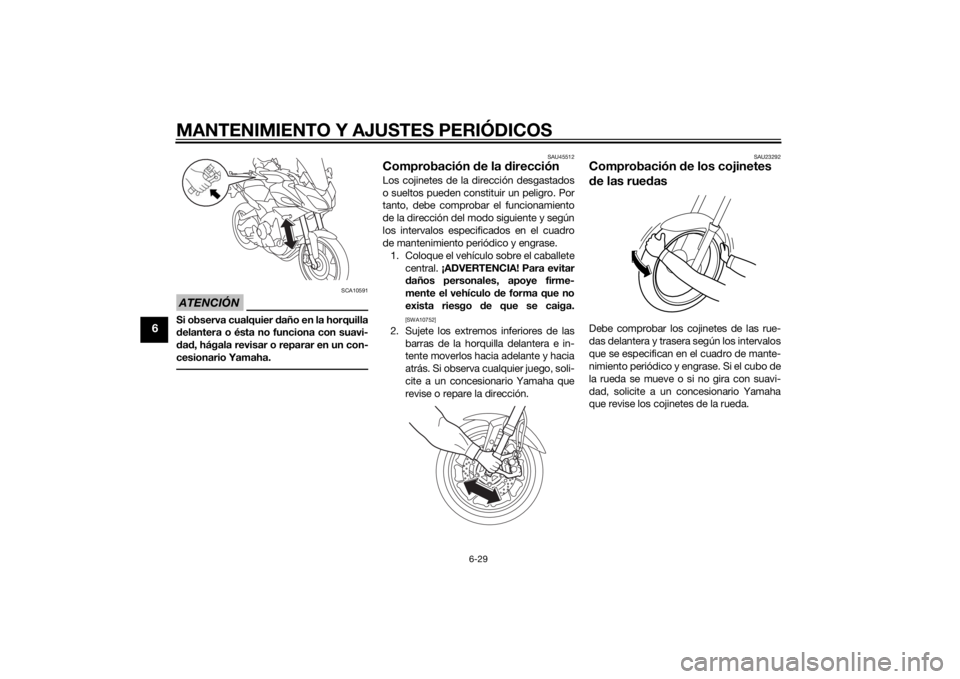

2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
Lubricante recomen dad o:
Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
U2PPS0S0.book Page 28 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
SAU45512
Comprobación de la direcciónLos cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete central. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
d e las rue dasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
U2PPS0S0.book Page 29 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
SAU50211
BateríaLa batería se encuentra debajo del asiento
del conductor. (Véase la página 3-27).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate- ría. En caso
de contacto, ad ministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua d uran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.Almacenamiento d e la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
gira da a “OFF” y, a continuación,
d esconecte el cable negativo antes
d e desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
1
3
2
U2PPS0S0.book Page 30 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
4. Una vez instalada la batería, verifiqueque los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
SAU63130
Cambio de fusiblesLas cajas de fusibles y los fusibles indivi-
duales están situados debajo del asiento
del conductor (Véase la página 3-27). y de-
trás del panel A. (Véase la página 6-8).
Para acceder a la caja de fusibles 1, al fusi-
ble principal y al fusible del sistema de in-
yección, retire el asiento del conductor.
(Véase la página 3-27).
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranque
levantándola.

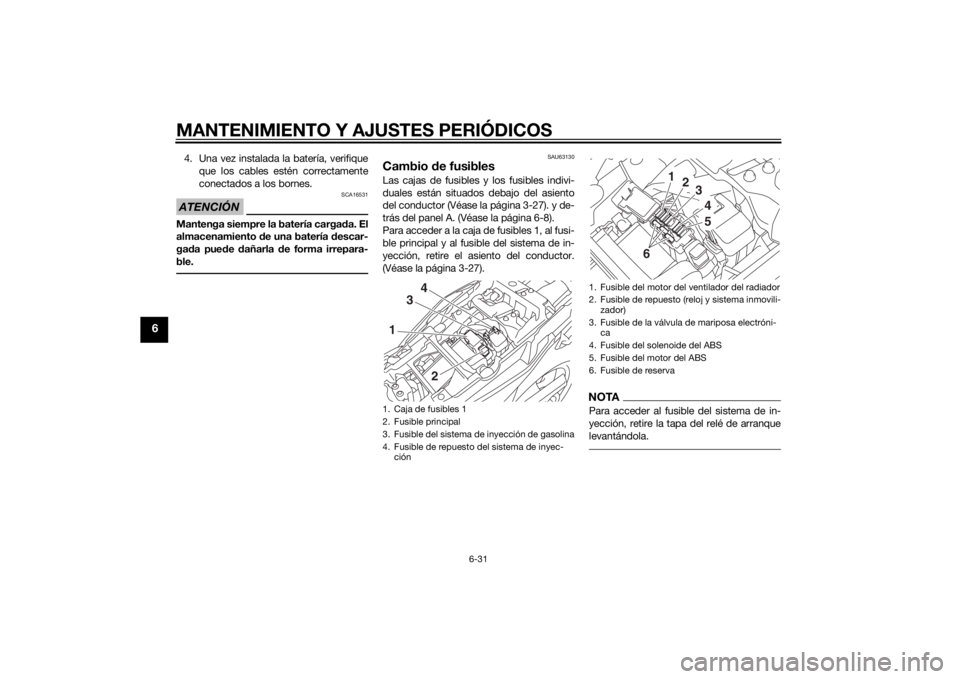

1. Caja de fusibles 1
2. Fusible principal
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyec-
ción1 3
4
2
1. Fusible del motor del ventilador del radiador
2. Fusible de repuesto (reloj y sistema inmovili- zador)
3. Fusible de la válvula de mariposa electróni- ca
4. Fusible del solenoide del ABS
5. Fusible del motor del ABS
6. Fusible de reserva
1
2
345
6
U2PPS0S0.book Page 31 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
Para acceder a la caja de fusibles 2 y a la
caja de fusibles 3, retire el panel A. (Véase
la página 6-8).Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]

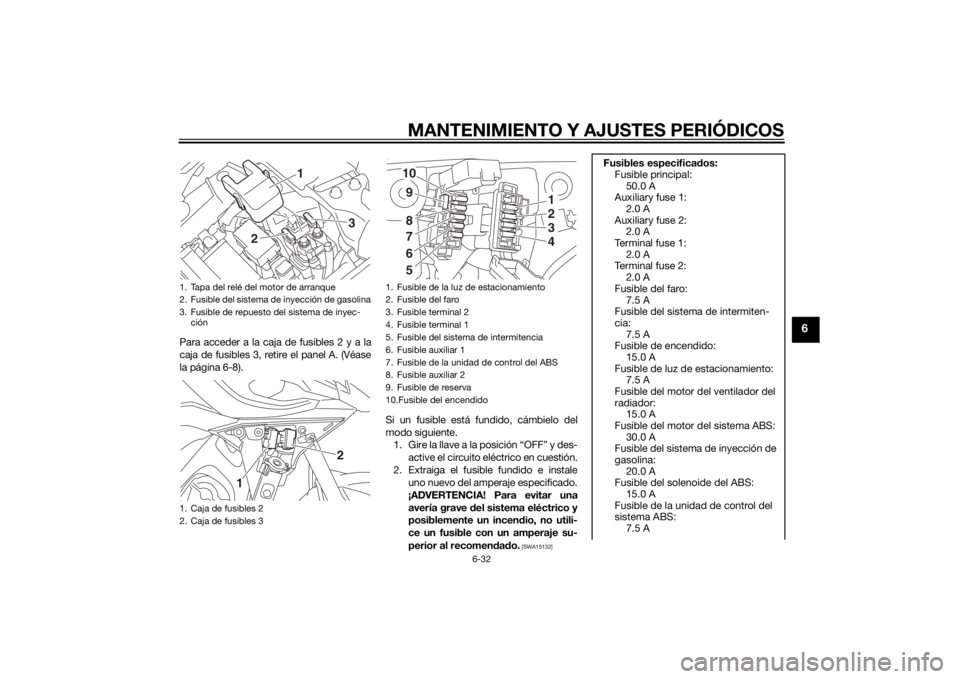

1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyec-
ción
1. Caja de fusibles 2
2. Caja de fusibles 3
3
2
1
1
2
1. Fusible de la luz de estacionamiento
2. Fusible del faro
3. Fusible terminal 2
4. Fusible terminal 1
5. Fusible del sistema de intermitencia
6. Fusible auxiliar 1
7. Fusible de la unidad de control del ABS
8. Fusible auxiliar 2
9. Fusible de reserva
10.Fusible del encendido
1234
1098765
Fusibles especifica dos:
Fusible principal:
50.0 A
Auxiliary fuse 1: 2.0 A
Auxiliary fuse 2: 2.0 A
Terminal fuse 1:
2.0 A
Terminal fuse 2: 2.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del sistema de inyección de
gasolina: 20.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de la unidad de control del
sistema ABS:
7.5 A
U2PPS0S0.book Page 32 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
3. Gire la llave a la posición “ON” y activeel circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU62850
FaroEste modelo está equipado con faro LED.
Si un faro no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
rea da o a dhesivos sobre la óptica d el fa-
ro.
SAU54501

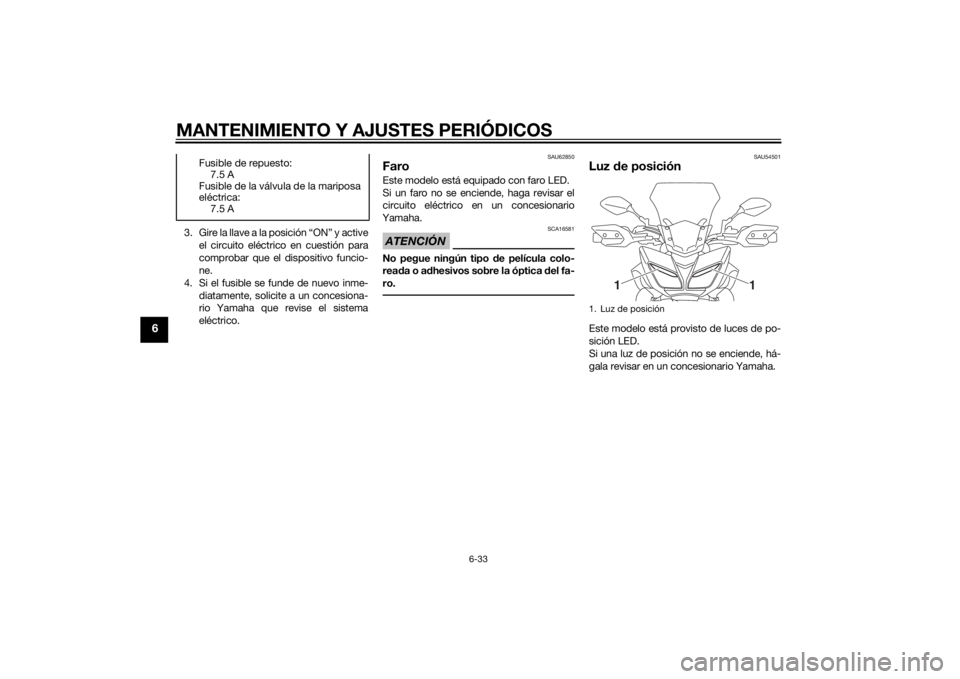

Luz de posiciónEste modelo está provisto de luces de po-
sición LED.
Si una luz de posición no se enciende, há-
gala revisar en un concesionario Yamaha.
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A1. Luz de posición
1
1
U2PPS0S0.book Page 33 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
SAU24182
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24205
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj. 3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se pue de
romper la óptica.
[SCA11192]
1. Óptica de la luz de intermitencia
2. Tornillo
1
2
1. Bombilla de la luz de intermitencia
1
U2PPS0S0.book Page 34 Tuesday, July 15, 2014 10:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
SAU58010
Cambio de la bombilla de la luz

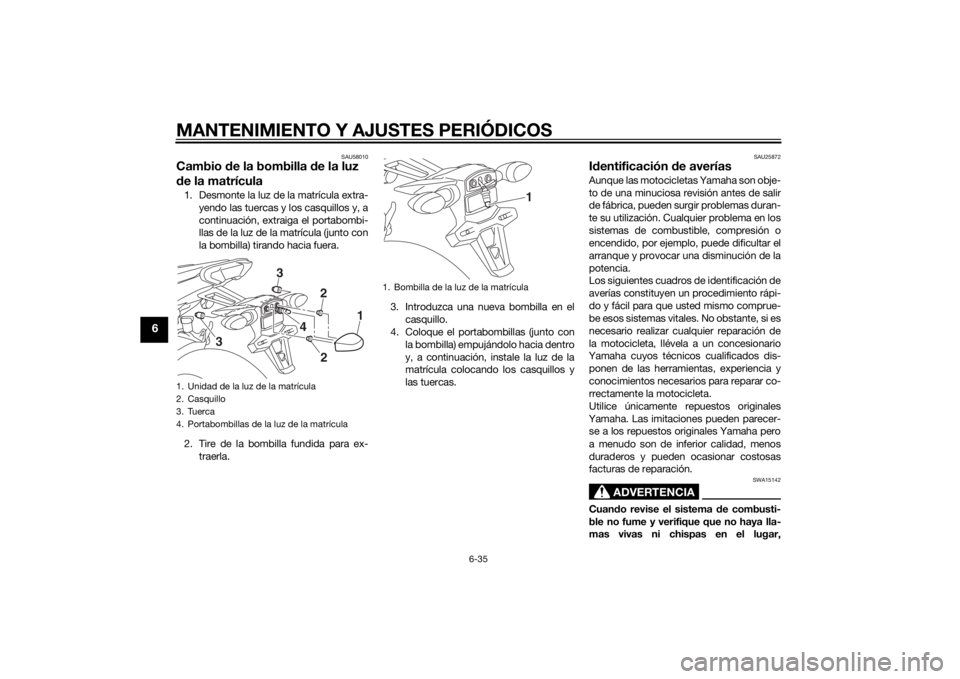

d e la matrícula1. Desmonte la luz de la matrícula extra-
yendo las tuercas y los casquillos y, a
continuación, extraiga el portabombi-
llas de la luz de la matrícula (junto con
la bombilla) tirando hacia fuera.
2. Tire de la bombilla fundida para ex- traerla. 3. Introduzca una nueva bombilla en el
casquillo.
4. Coloque el portabombillas (junto con
la bombilla) empujándolo hacia dentro
y, a continuación, instale la luz de la
matrícula colocando los casquillos y
las tuercas.
SAU25872
Id entificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
1. Unidad de la luz de la matrícula
2. Casquillo
3. Tuerca
4. Portabombillas de la luz de la matrícula
1
22
4
3
3
1. Bombilla de la luz de la matrícula
1
U2PPS0S0.book Page 35 Tuesday, July 15, 2014 10:10 AM
