2015 YAMAHA TRACER 900 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10473

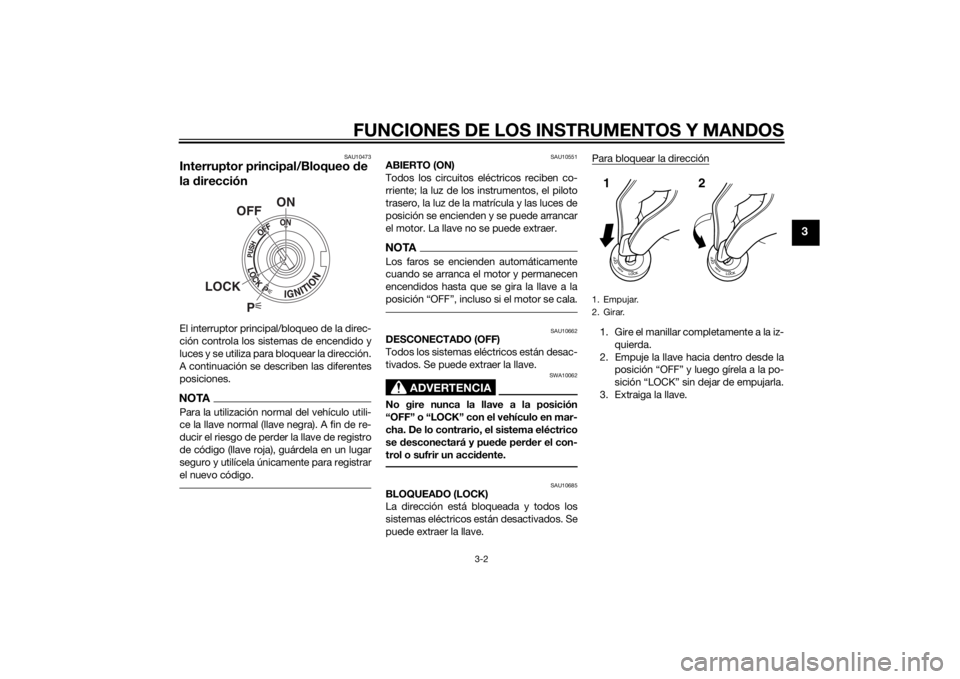

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU10551
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición “OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
U2PPS0S0.book Page 2 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso d e las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga d e la batería.
SAU49396
Luces indica doras y de aviso
SAU11031
Luces in dica doras de intermitencia “ ”
y“ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11061

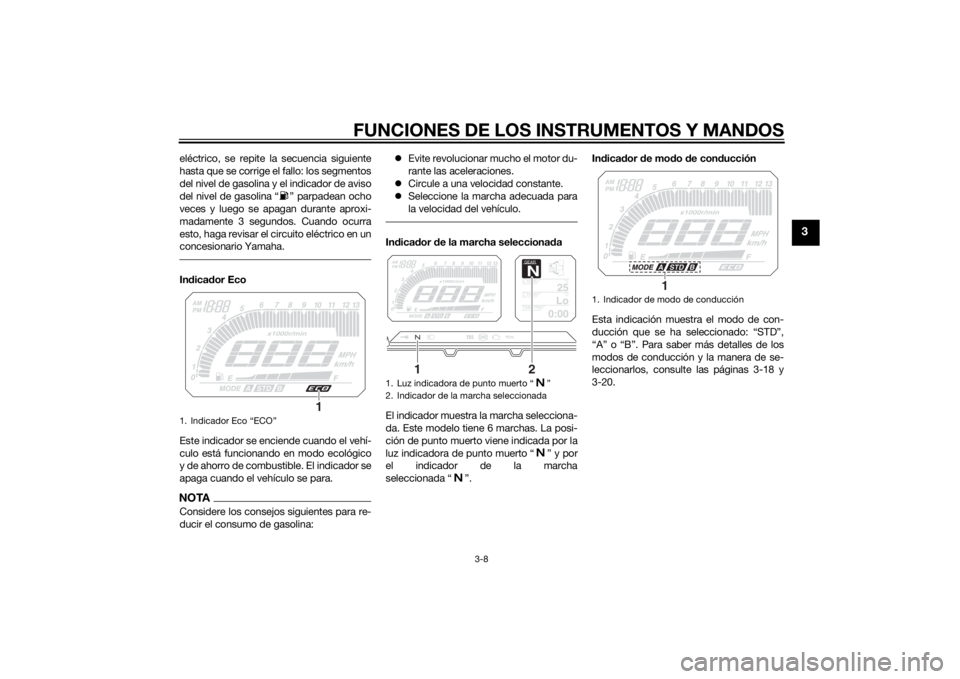

Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11255
Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
1. Empujar.
2. Girar.12

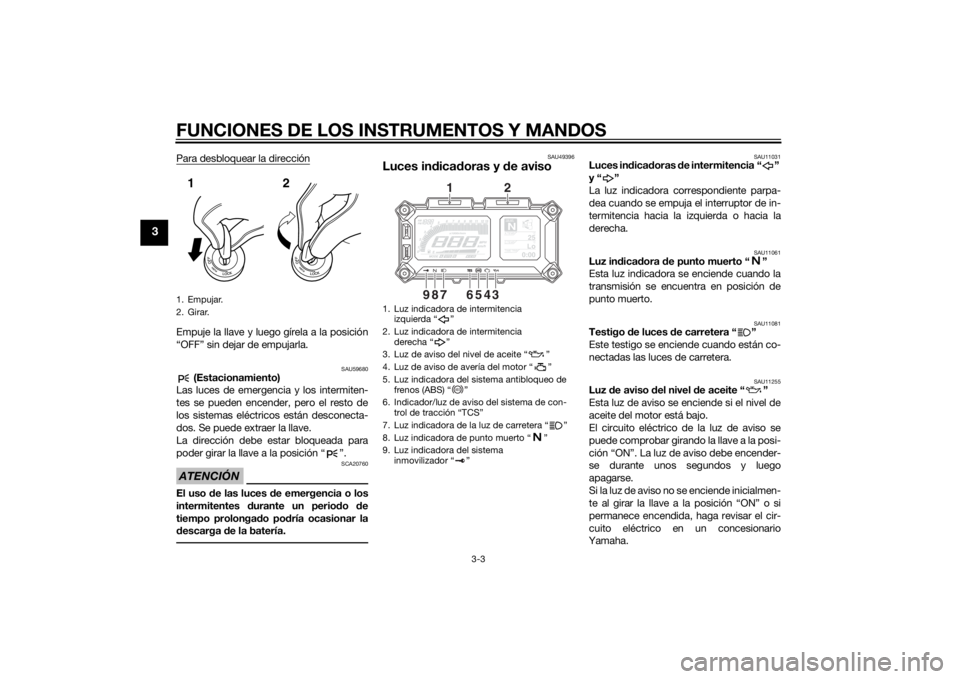

1. Luz indicadora de intermitencia izquierda “ ”
2. Luz indicadora de intermitencia derecha “ ”
3. Luz de aviso del nivel de aceite “ ”
4. Luz de aviso de avería del motor “ ”
5. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
6. Indicador/luz de aviso del sistema de con- trol de tracción “TCS”
7. Luz indicadora de la luz de carretera “ ”
8. Luz indicadora de punto muerto “ ”
9. Luz indicadora del sistema inmovilizador “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPS0S0.book Page 3 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
NOTAIncluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.
 Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si se detecta un problema en
el circuito de detección de nivel de
aceite, se repetirá la secuencia si-
guiente hasta que se repare la avería:
La luz de aviso de nivel de aceite par-
padeará diez veces y seguidamente
se apagará durante 2.5 segundos. En
ese caso, haga revisar el vehículo en
un concesionario Yamaha.
SAU46443
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la página
3-17 una explicación del dispositivo de au-
todiagnóstico). El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTAEsta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU59120
Luz
de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-21
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz
de aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar d el
mo do convencional. En cualquiera d e
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.NOTALa luz de aviso del sistema ABS se encien-
de mientras se pulsa el interruptor de arran-
que, pero esto no indica un fallo.
ABS
U2PPS0S0.book Page 4 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU54261
Indica dor/luz d e aviso d el sistema de
control de tracción “TCS”
Este indicador/luz de aviso parpadea cuan-
do se activa el sistema de control de trac-
ción y se apaga cuando el sistema se
desactiva.
El circuito eléctrico de la luz se puede com-
probar girando la llave a la posición “ON”.
La luz debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz no se enciende inicialmente al girar
la llave a la posición “ON” o permanece en-
cendida, haga revisar el circuito eléctrico
en un concesionario Yamaha.
Si el sistema de control de tracción se des-
activa durante la marcha, se encienden el
indicador/luz de aviso y la luz de aviso de
avería del motor. (Véase en la página 3-22
una explicación del sistema de control de
tracción). Intente reiniciar el sistema de control de
tracción y las luces mediante el procedi-
miento que se explica en “Reinicio” en la
página 3-23.
SAU54682
Luz ind
icadora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado. El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha. El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página
3-17 una explicación del dispositivo de au-

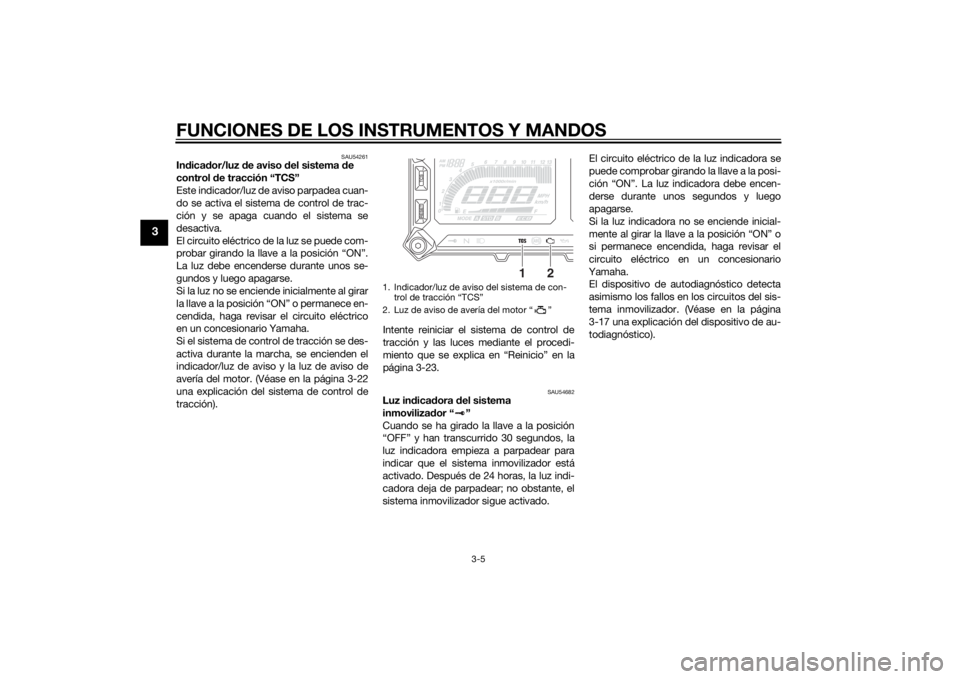

todiagnóstico).1. Indicador/luz de aviso del sistema de con- trol de tracción “TCS”
2. Luz de aviso de avería del motor “ ”
1
2
U2PPS0S0.book Page 5 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU63141
Indica dor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del in dica dor multifun- ción. La manipulación
del visor
multifunción durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.
NOTAEl interruptor de selección “ / ” y el in-
terruptor de menú “MENU” están situados
en el lado izquierdo del manillar. Con estos
interruptores puede controlar o cambiar los
ajustes en el indicador multifunción.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un tacómetro
 un reloj
 un indicador de gasolina 
un indicador Eco
 un indicador de la marcha selecciona-
da
 un indicador de modo de conducción
(que muestra el modo de conducción
seleccionado)
 un indicador de información (que
muestra información diversa, por
ejemplo la indicación del cuentakiló-
metros)
 un indicador de modo de ajuste (que
le permite ajustar, seleccionar o reini-
ciar los elementos que se muestran en
el indicador de información)
NOTAGire la llave a la posición “ON” antes
de pulsar el interruptor de
selección “ / ”, el interruptor de
menú “MENU”, el botón “RESET” y el
botón “TCS”.
 Solo para Reino Unido: para cambiar
la indicación entre kilómetros y millas,
consulte la página 3-11.

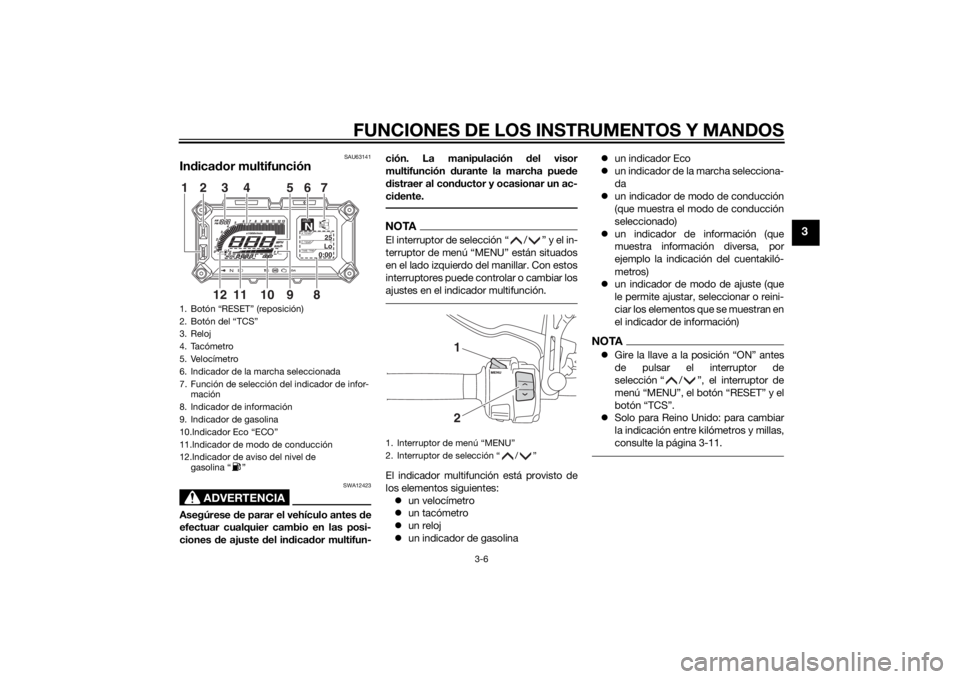

1. Botón “RESET” (reposición)
2. Botón del “TCS”
3. Reloj
4. Tacómetro
5. Velocímetro
6. Indicador de la marcha seleccionada
7. Función de selección del indicador de infor-
mación
8. Indicador de información
9. Indicador de gasolina
10.Indicador Eco “ECO”
11.Indicador de modo de conducción
12.Indicador de aviso del nivel de gasolina “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
89101112
12 3 4 567
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
12
U2PPS0S0.book Page 6 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3

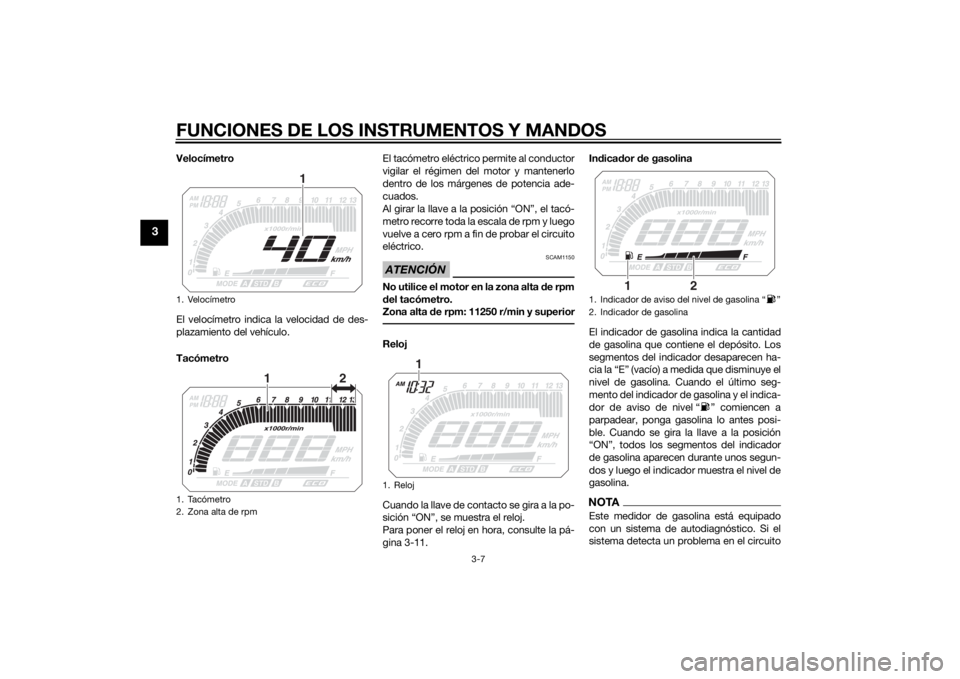

Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
TacómetroEl tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, el tacó-
metro recorre toda la escala de rpm y luego
vuelve a cero rpm a fin de probar el circuito
eléctrico.
ATENCIÓN
SCAM1150
No utilice el motor en la zona alta
de rpm
d el tacómetro.
Zona alta de rpm: 11250 r/min y superiorReloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se muestra el reloj.
Para poner el reloj en hora, consulte la pá-
gina 3-11. In
dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento del indicador de gasolina y el indica-
dor de aviso de nivel “ ” comiencen a
parpadear, ponga gasolina lo antes posi-
ble. Cuando se gira la llave a la posición
“ON”, todos los segmentos del indicador
de gasolina aparecen durante unos segun-
dos y luego el indicador muestra el nivel de
gasolina.
NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un problema en el circuito
1. Velocímetro
1. Tacómetro
2. Zona alta de rpm
1
12
1. Reloj
1
1. Indicador de aviso del nivel de gasolina “ ”
2. Indicador de gasolina
2
1
U2PPS0S0.book Page 7 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
eléctrico, se repite la secuencia siguiente
hasta que se corrige el fallo: los segmentos
del nivel de gasolina y el indicador de aviso
del nivel de gasolina “ ” parpadean ocho
veces y luego se apagan durante aproxi-
madamente 3 segundos. Cuando ocurra
esto, haga revisar el circuito eléctrico en un
concesionario Yamaha.Indica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina: 
Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.
Indica dor d e la marcha selecciona da
El indicador muestra la marcha selecciona-
da. Este modelo tiene 6 marchas. La posi-
ción de punto muerto viene indicada por la
luz indicadora de punto muerto “ ” y por
el indicador de la marcha
seleccionada “ ”. In
dica dor d e mo do d e con ducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”,
“A” o “B”. Para saber más detalles de los
modos de conducción y la manera de se-
leccionarlos, consulte las páginas 3-18 y
3-20.
1. Indicador Eco “ECO”
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
1. Indicador de modo de conducción
1
U2PPS0S0.book Page 8 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Indica dor de información
Hay 3 indicadores de información. El indi-
cador de información seleccionado se pue-
de cambiar pulsando el interruptor de
selección “ / ”.
Los indicadores de información muestran
los elementos siguientes:  un indicador del cuentakilómetros
 cuentakilómetros parciales
 un cuentakilómetros parcial en reser-
va de gasolina
 un indicador del tiempo transcurrido
 un indicador de la temperatura am-
biente
 un indicador de temperatura del líqui-
do refrigerante 
un indicador del consumo medio de
gasolina
 un indicador del consumo instantáneo
de gasolina
 un indicador de código de error
Se pueden seleccionar los elementos que
se muestran en cada indicador de informa-
ción.
Para ajustar o seleccionar los elementos
que se muestran, consulte la página 3-11.
Cuentakilómetros:
Cuentakilómetros parciales:“TRIP-1” y “TRIP-2” muestran la distancia
recorrida desde que se pusieron a cero por
última vez. Cuando quedan aproximadamente 2.6 L
(0.69 US gal, 0.57 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de gasolina y el indicador de aviso del
nivel “ ” comienzan a parpadear. Asimis-
mo, el indicador de información cambia au-
tomáticamente a cuentakilómetros parcial
en reserva “TRIP-F” y se inicia el recuento
de la distancia recorrida desde ese punto.
En ese caso, al pulsar el interruptor de se-
lección la indicación cambia entre los dife-
rentes indicadores de información en el
orden siguiente:
TRIP-F
→ Indicador–1 → Indicador–2 → In-
dicador–3 → TRIP-F
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor de selección para
seleccionar el indicador de información
que contiene el cuentakilómetros parcial.

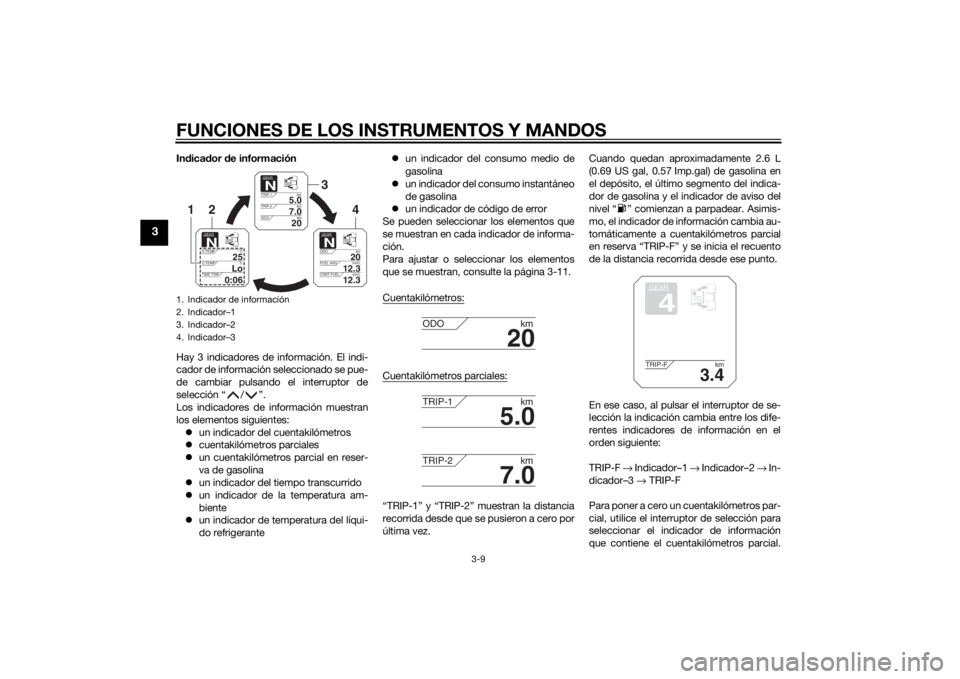

1. Indicador de información
2. Indicador–1
3. Indicador–2
4. Indicador–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODOkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
U2PPS0S0.book Page 9 Tuesday, July 15, 2014 10:10 AM
