2015 YAMAHA SUPERJET Manuale duso (in Italian)

Risoluzione dei guasti
74
(2) Rimuovere le alghe o i detriti intorno allapresa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34654Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo (+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna. (3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un bullone
non verniciato sulla testata.
(4) Avviare il motore e poi scollegare i cavi invertendo le fasi della procedura sopra
descritta. (Vedere pagina 19 per informa-
zioni sull’avviamento del motore.)
HJU34676Sostituzione del fusibile
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire il fusibile:
(1) Togliere il cofano. (Vedere pagina 24 perle procedure di rimozione ed installazio-
ne del cofano.)
(2) Svitare il tappo e toglierlo.
1 Cavo di emergenza positivo (+)
2 Batteria esterna
3 Cavo di emergenza negativo (–)
1 Fusibile in buone condizioni
2 Fusibile bruciato
2
1
UF4D70H0.book Page 74 Wednesday, April 23, 2014 9:33 AM

Risoluzione dei guasti
75
(3) Estrarre il cavo rosso per estrarre il por-tafusibile dalla scatola dell’impianto elet-
trico.
(4) Aprire il portafusibile e sostituire il fusibile con uno dell’amperaggio corretto.
AVVERTENZA! Non usare fusibili con amperaggio diverso da quello racco-
mandato. L’installazione di un fusibile
con amperaggio errato può provocare
danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00803]
(5) Inserire il portafusibile nella scatola dell’impianto elettrico.
(6) Installare saldamente il tappo stringen- dolo fino a quando si arresta.
(7) Installare saldamente il cofano nella sua posizione originale.
HJU34705Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lung
hezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
(2) Guidare la moto d’acqua con il peso del corpo supportato dalla piattaforma di
guida. Mantenere la presa sul manubrio
per bilanciare la moto d’acqua e mante-
nere la prua sollevata dall’acqua.
ATTENZIONE: Durante il rimorchio
della moto d’acqua, la prua deve esse-
re mantenuta sollevata dall’acqua, al-
trimenti l’acqua potrebbe inondare il
vano motore o penetrare nel motore
causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano

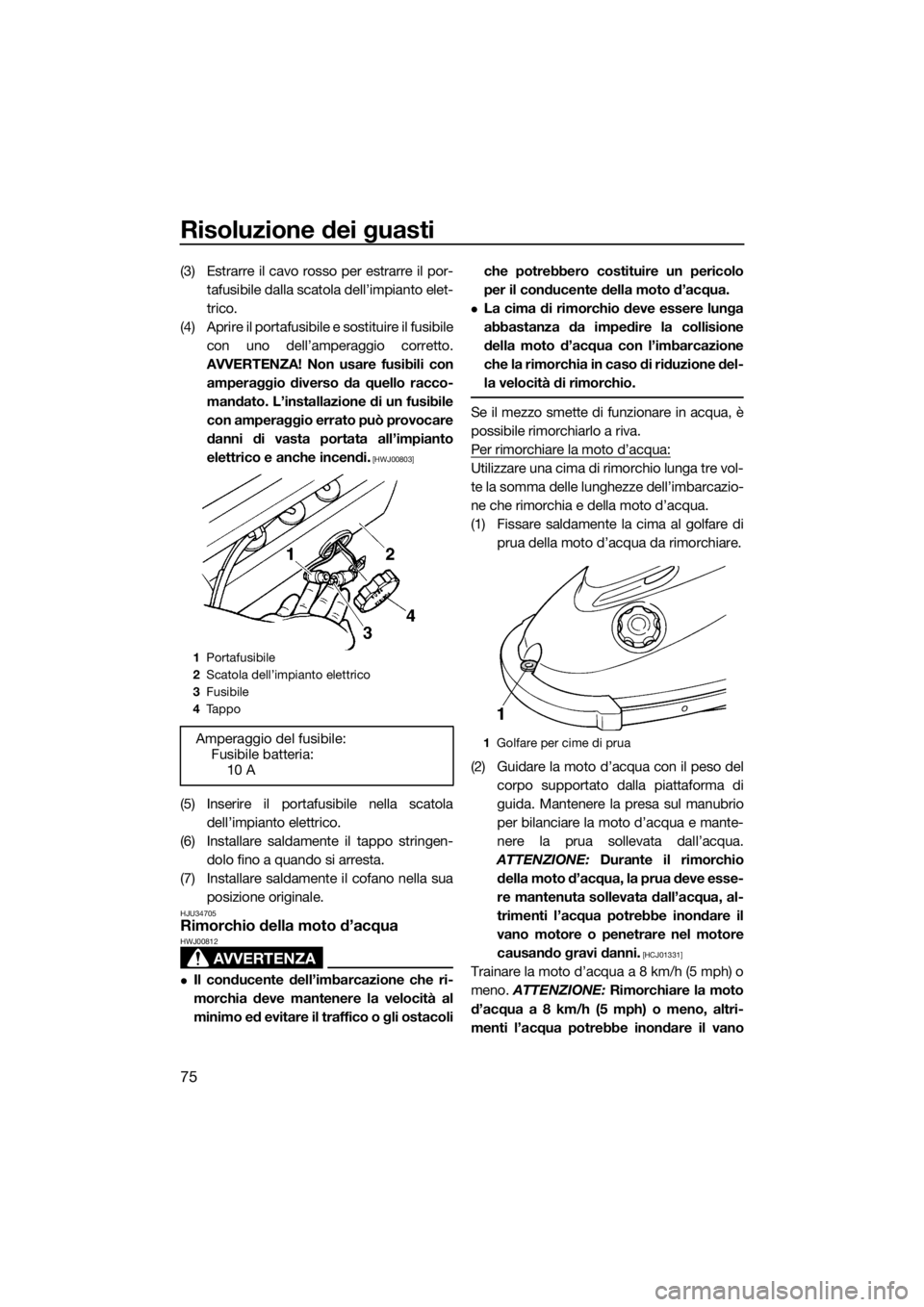

1 Portafusibile
2 Scatola dell’impianto elettrico
3 Fusibile
4 Ta p p o
Amperaggio del fusibile:
Fusibile batteria:10 A1Golfare per cime di prua
UF4D70H0.book Page 75 Wednesday, April 23, 2014 9:33 AM

Risoluzione dei guasti
76
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU34735
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
(1) Togliere la moto d’acqua dall’acqua, e poi togliere il cofano.
(2) Girare la manopola del rubinetto del car- burante su “OFF” (chiuso).
(3) Ribaltare la moto d’acqua quanto basta a scaricare l’acqua di sentina presente
nel vano motore. ATTENZIONE: Se si
gira la moto d’acqua sul lato dopo
aver tolto il cofano, c’è il rischio di
danneggiare il piantone dello sterzo.
Usare due persone per garantire un
sostegno sufficiente a non danneggia-
re il piantone dello sterzo.
[HCJ00702]
(4) Raddrizzare nuovamente la moto d’ac- qua.
(5) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF4D70H0.book Page 76 Wednesday, April 23, 2014 9:33 AM

77
Indice
A
Acceleratore, leva .................................... 20
Accostamento a riva della moto d’acqua................................................. 51
Acqua di sentina, controllo ...................... 37
Acqua di sentina, scarico ......................... 30
Acqua di sentina, scarico in acqua .......... 30
Angolazione dell’ugello direzionale,
regolazione ........................................... 61
Arresto della moto d’acqua...................... 47
Avviamento, interruttore........................... 19
B
Batteria, assistenza .................................. 54
Batteria, avviamento se scarica ............... 74
Batteria, controlli ...................................... 37
Borsa portaoggetti ................................... 25
Borsa portaoggetti, controlli .................... 40
C
Candele, controllo .................................... 66
Capovolta, moto d’acqua ........................ 50
Carburante ............................................... 28
Carburatore, messa a punto .................... 68
Cavi di emergenza, collegamento............ 74
Cofano ..................................................... 24
Cofano, controllo ..................................... 41
Componenti principali, ubicazione........... 17
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 53
Contenitore dell’estintore......................... 26
Contenitore dell’estintore, controlli .......... 40
D
Dopo aver tolto la moto dall’acqua.......... 52
Dopo l’utilizzo, controlli ............................ 41
Dotazione ................................................. 24
Dotazioni di sicurezza, controllo .............. 41
E
Elenco dei controlli prima dell’utilizzo ...... 34
Emergenza, procedure............................. 73
Equipaggiamento consigliato................... 12
Estintore, controllo ................................... 40
Etichette, altre ............................................ 7
Etichette di pericolo ................................... 4
Etichette, importanti ................................... 3
F
Filtro carburante, controllo....................... 67 Fusibile, sostituzione ................................ 74
G
Glossario, moto d’acqua.......................... 16
Golfare per cime di poppa ....................... 25
Golfare per cime di prua .......................... 25
Guasti, individuazione .............................. 70
Guida, posizioni ....................................... 42
I
Imparare a conoscere la moto d’acqua ... 42
Imparare ad usare la moto d’acqua ......... 42
Impianto di alimentazione, controlli ......... 36
Incustodita, moto d’acqua ....................... 45
Individuazione dei guasti, tabella ............. 70
Interruttori, controlli .................................. 40
K
Kit utensili in dotazione ............................ 60
L
Leva dell’acceleratore, controlli ............... 39
Limitazioni poste ai potenziali
conducenti della moto d’acqua .............. 8
Livello carburante, controllo..................... 37
Lubrificazione ........................................... 58
Lungo termine, rimessaggio..................... 57
M
Manopola del rubinetto del carburante .... 21
Manutenzione........................................... 60
Messa in acqua della moto d’acqua ........ 43
Miscelazione di carburante ed olio .......... 29
Moto d’acqua, caratteristiche .................. 13
Moto d’acqua, come usare la ............ 42, 45
Moto d’acqua, funzioni di controllo ......... 19
Moto d’acqua sommersa ......................... 76
Motore, controllo ...................................... 37
Motore in acqua, avviamento................... 43
Motore, interruttore di spegnimento ........ 19
Motore, interruttore di spegnimento di emergenza ............................................ 19
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni .............................. 9
Navigazione sicura, regole ....................... 14
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN) .......................................... 1
UF4D70H0.book Page 77 Wednesday, April 23, 2014 9:33 AM

Indice
78
O
Olio per motori a 2 tempi ......................... 28
Operazioni dopo l’utilizzo......................... 53
P
Partenza ................................................... 48
Piantone dello sterzo, controllo ............... 38
Presa d’acqua dell’idrogetto, controlli ..... 41
Presa d’acqua dell’idrogetto e girante, pulizia.................................................... 73
Prima dell’utilizzo, controlli ...................... 36
Prima dell’utilizzo, punti da controllare .... 36
Principale, numero di identificazione (PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Pulizia ....................................................... 57
Pulizia della moto d’acqua ....................... 54
Punti di lubrificazione ............................... 67
R
Regime minimo del motore, regolazione ........................................... 68
Requisiti carburante e olio motore ........... 28
Requisiti per l’utilizzo ............................... 10
Rimorchio della moto d’acqua ................. 75
Rischi, informazioni .................................. 13
Rodaggio.................................................. 33
Ruggine, protezione ................................. 59
S
Salita a bordo e partenza in acque basse .................................................... 48
Salita a bordo e partenza in acque profonde ............................................... 49
Scafo e ponte, controllo........................... 41
Separatore acqua .................................... 22
Separatore d’acqua, controllo ................. 37
Serbatoio del carburante, rifornimento .... 29
Sistema dello sterzo, controlli .................. 38
Sistema di segnalazione del surriscaldamento motore...................... 23
Spegnere il motore................................... 45
Starter, pomello di comando ................... 22
Starter, regolazione cavo di comando ..... 67
Sterzo, piantone ....................................... 21
Sterzo, regolazione attrito ........................ 60
T
Tabella di manutenzione periodica .......... 64 Tirante di spegnimento di emergenza
del motore, controllo ............................ 39
Trasporto .................................................. 31
U
Uscita di controllo dell’acqua di raffreddamento ..................................... 22
Uscita di controllo dell’acqua di raffreddamento, controllo ..................... 41
Utilizzo in zone in cui si accumulano alghe ..................................................... 52
Utilizzo responsabile della moto
d’acqua ................................................. 15
V
Vano motore, controllo............................. 36
Virata, sistema.......................................... 20
Virate, esecuzione .................................... 45
UF4D70H0.book Page 78 Wednesday, April 23, 2014 9:33 AM

Stampato su carta riciclata
Stampato in Giappone
Giugno 2014–0.1
× 1 CR
UF4D70H0.book Page 1 Wednesday, April 23, 2014 9:33 AM
