2015 YAMAHA PW50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-16
7
Vorn
Hinten

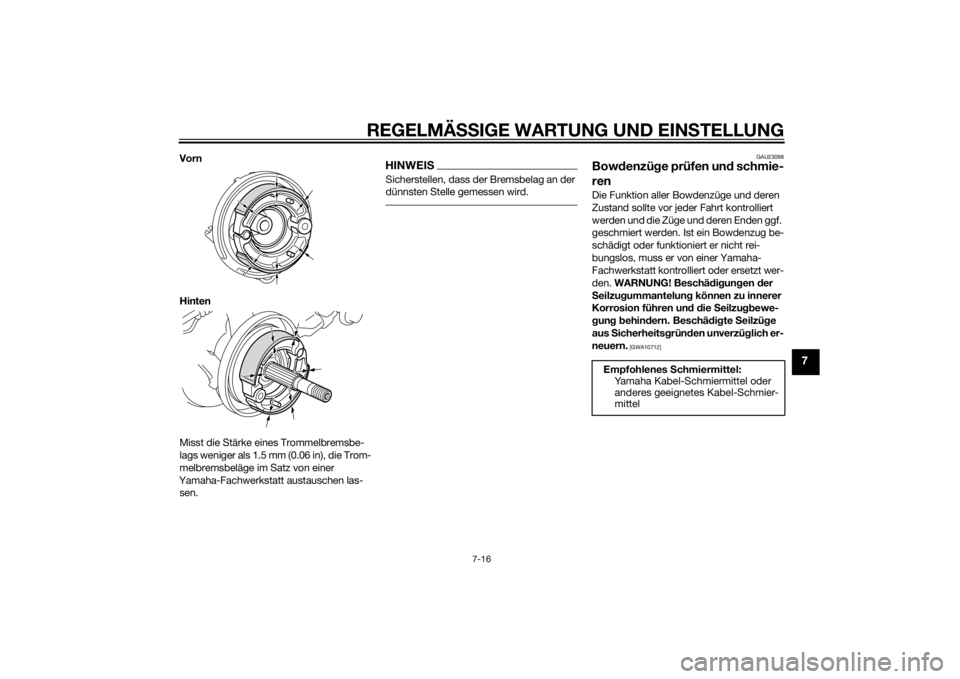

Misst die Stärke eines Trommelbremsbe-
lags weniger als 1.5 mm (0.06 in), die Trom-
melbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las- sen.
HINWEISSicherstellen, dass der Bremsbelag an der
dünnsten Stelle gemessen wird.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712]
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U2SA81G0.book Page 16 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-17
7
GAU23115
Gas dreh griff un d Gaszu g kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU23121
Frischöl-För derpumpe einstellenDie Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Deshalb muss die
Frischöl-Förderpumpe in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt geprüft und ggf. eingestellt wer-
den.

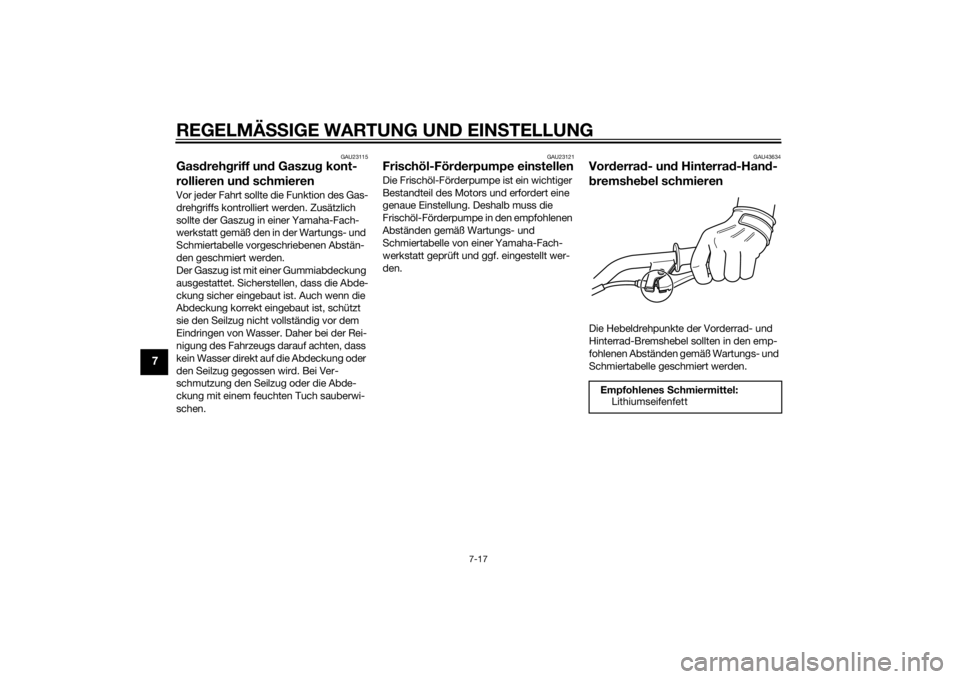

GAU43634
Vor derra d- und Hinterra d-Han d-
b remshe bel schmierenDie Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SA81G0.book Page 17 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-18
7

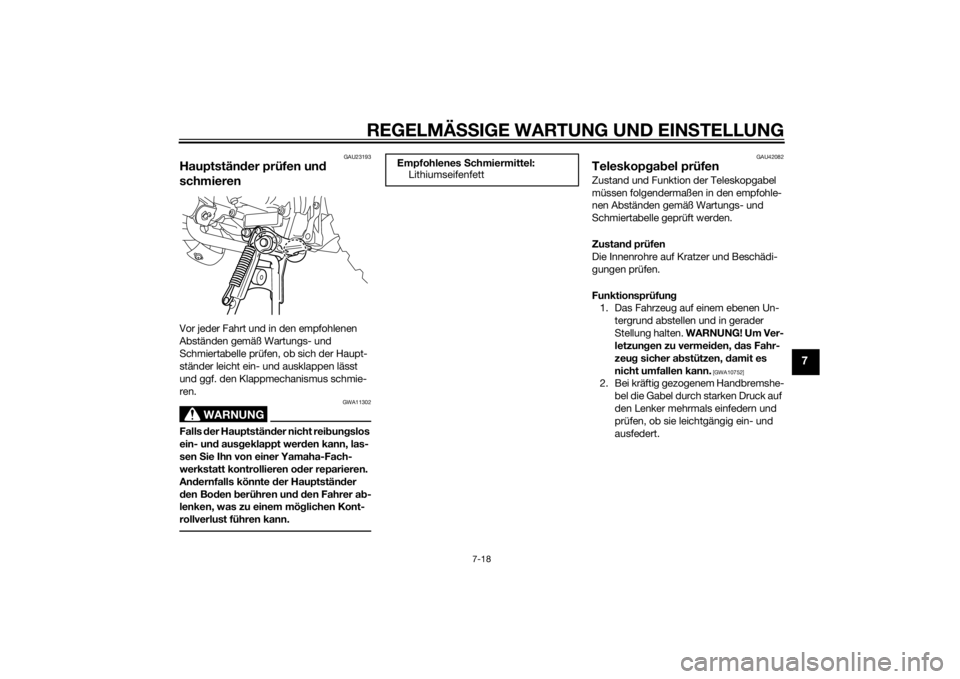

GAU23193
Hauptstän der prüfen un d
schmierenVor jeder Fahrt und in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle prüfen, ob sich der Haupt-
ständer leicht ein- und ausklappen lässt
und ggf. den Klappmechanismus schmie-
ren.
WARNUNG
GWA11302
Falls der Hauptstän der nicht rei bung slos
ein- un d aus geklappt wer den kann, las-
sen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren o der reparieren.
An dernfalls könnte d er Hauptständer
d en Bo den berühren un d d en Fahrer a b-
lenken, was zu einem mö glichen Kont-
rollverlust führen kann.
GAU42082
Teleskopg ab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer und Beschädi-
gungen prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SA81G0.book Page 18 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-19
7
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht g leichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU45512
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeu g si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U2SA81G0.book Page 19 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-20
7
GAU24361
Vor derra d
GAU56510
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Das Motorrad auf den Hauptständer stellen.
2. Bremszug an der Radnabe durch Ent- fernen der Einstellmutter für Spiel am
Handbremshebel der Vorderradbrem-
se abnehmen, dann den Seilzug vom
Bremswellenhebel und der Bremsan-
kerplatte entfernen. 3. Die Achsmutter und die Unterleg-
scheibe entfernen.
4. Die Radachse herausziehen und dann das Rad herausnehmen. Vor
derra d ein bauen
1. Die Bremsankerplatte wie abgebildet in die Radnabe einbauen.
2. Das Rad zwischen die Gabelholme heben.
1. Bremswellenhebel
2. Bremsankerplatte
3. Unterlegscheibe
4. Achsmutter
5. Bremszug
6. Einstellmutter des Vorderradbremshebel-spiels
5
6
1 3
4
2
1. Radachse
1
U2SA81G0.book Page 20 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-21
7

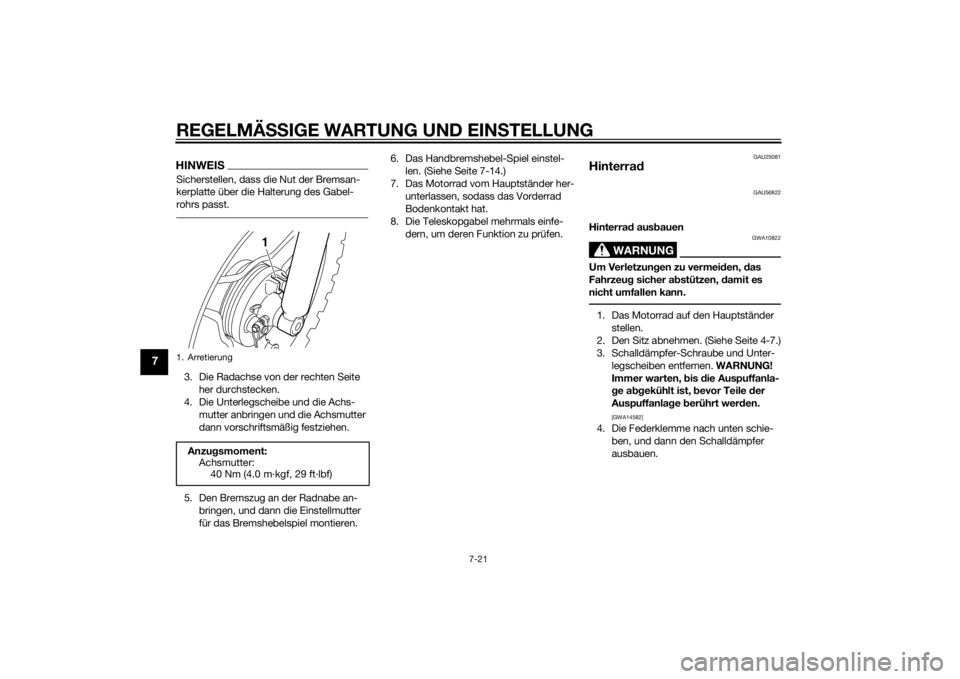

HINWEISSicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabel-
rohrs passt.3. Die Radachse von der rechten Seite
her durchstecken.
4. Die Unterlegscheibe und die Achs- mutter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an- bringen, und dann die Einstellmutter
für das Bremshebelspiel montieren. 6. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 7-14.)
7. Das Motorrad vom Hauptständer her- unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU25081
Hinterra d
GAU56822
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Das Motorrad auf den Hauptständer stellen.
2. Den Sitz abnehmen. (Siehe Seite 4-7.)
3. Schalldämpfer-Schraube und Unter- legscheiben entfernen. WARNUNG!
Immer warten, b is die Auspuffanla-
g e a bgekühlt ist, bevor Teile der
Auspuffanla ge berührt wer den.

[GWA14582]
4. Die Federklemme nach unten schie- ben, und dann den Schalldämpfer
ausbauen.
1. ArretierungAnzu gsmoment:
Achsmutter:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1
U2SA81G0.book Page 21 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-22
7
5. Auspuffkammer-Schraube und Unter-
legscheiben entfernen. 6. Die Abgaskrümmer-Schrauben ent-
fernen, und dann die Auspuffkammer,
die Leistungsreduzierungsscheibe
und die Dichtung ausbauen.
7. Die Befestigungsschraube für Hinter- radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen. 8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
9. Die hintere Schwinge nach Entfernen von Muttern und Unterlegscheiben
ausbauen.1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
3
1
2 4
2
1
3
1. Abgaskrümmer-Schraube
1
1. Befestigungsschraube für Hinterradfeder-
bein
1. Achsmutter
1
1
U2SA81G0.book Page 22 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-23
7
10. Das Rad nach rechts ziehen, um es
von der Hinterachse zu entfernen.
Hinterra d ein bauen
1. Die Kerbverzahnungen der Hinterach-
se und der Hinterradnabe dünn mit Li-
thiumseifenfett bestreichen.
2. Das Rad an der Hinterachse anbrin-
gen.
3. Für den Einbau der hinteren Schwinge Unterlegscheiben und Muttern einset-
zen.
4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad- federbeins Befestigungsschraube ein-
setzen. 6. Während der Betätigung der Hinter-
radbremse die Achsmutter vor-
schriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer durch Anbringen der Schraube und Unterlegscheiben
montieren.
9. Die Leistungsreduzierungsscheibe und die neue Dichtung einsetzen,
dann die Abgaskrümmer-Schrauben
anbringen.
10. Die Abgaskrümmer-Schrauben und die Auspuffkammer-Schraube vor-
schriftsmäßig festziehen. 11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämpfer-
Schraube montieren.
HINWEISSicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.

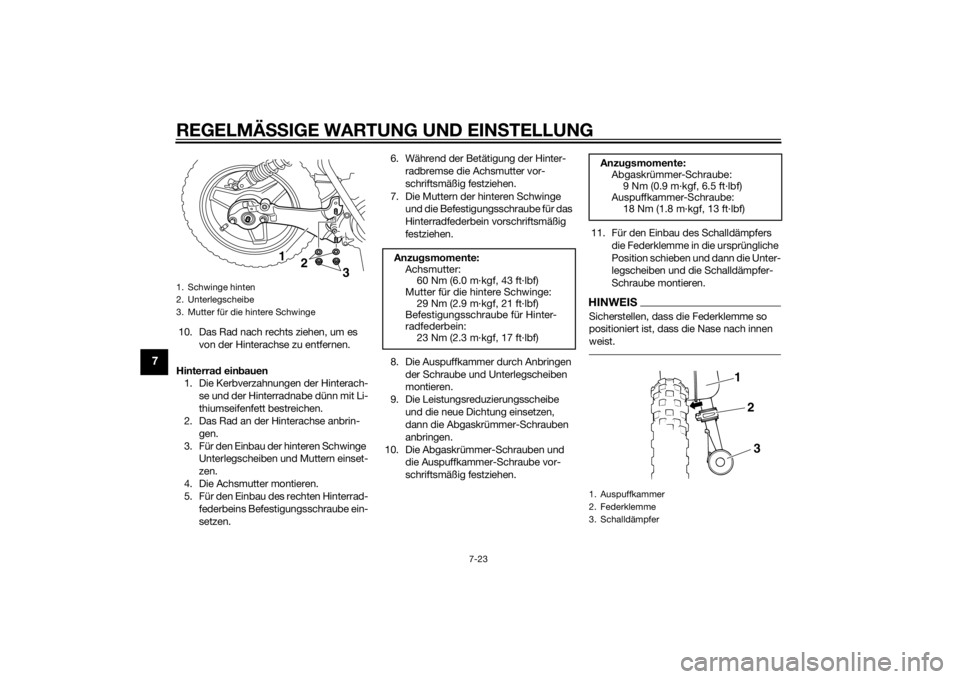

1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
12
3
Anzu gsmomente:
Achsmutter: 60 Nm (6.0 m·kgf, 43 ft·lbf)
Mutter für die hintere Schwinge: 29 Nm (2.9 m·kgf, 21 ft·lbf)
Befestigungsschraube für Hinter-
radfederbein: 23 Nm (2.3 m·kgf, 17 ft·lbf)
Anzu gsmomente:
Abgaskrümmer-Schraube:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Auspuffkammer-Schraube: 18 Nm (1.8 m·kgf, 13 ft·lbf)1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
1
2
3
U2SA81G0.book Page 23 Thursday, May 29, 2014 4:08 PM
