2015 YAMAHA PW50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-8
7
GAU40894

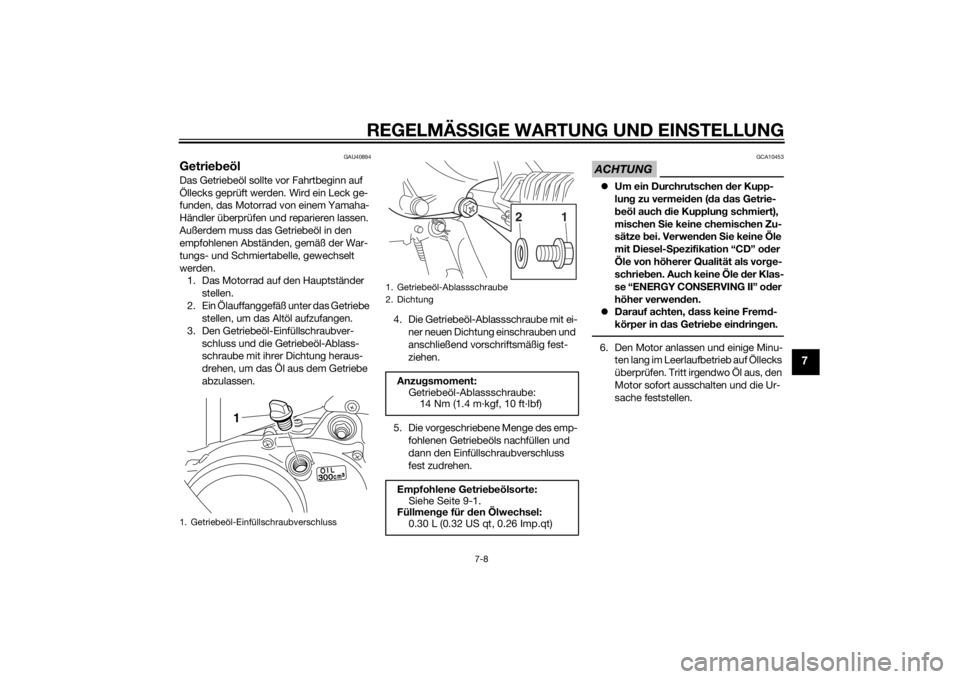

Getrieb eölDas Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt
werden.
1. Das Motorrad auf den Hauptständer
stellen.
2. Ein Ölauffanggefäß unter das Getriebe stellen, um das Altöl aufzufangen.
3. Den Getriebeöl-Einfüllschraubver- schluss und die Getriebeöl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Öl aus dem Getriebe
abzulassen. 4. Die Getriebeöl-Ablassschraube mit ei-
ner neuen Dichtung einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA10453
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Getrie-
b eöl auch d ie Kupplun g schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwen den Sie keine Öle
mit Diesel- Spezifikation “CD” o der
Öle von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in d as Getriebe ein drin gen.6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
1. Getriebeöl-Einfüllschraubverschluss
1
1. Getriebeöl-Ablassschraube
2. Dichtung
Anzu gsmoment:
Getriebeöl-Ablassschraube: 14 Nm (1.4 m·kgf, 10 ft·lbf)
Empfohlene Getrie beölsorte:
Siehe Seite 9-1.
Füllmen ge für d en Ölwechsel:
0.30 L (0.32 US qt, 0.26 Imp.qt)
1
2
U2SA81G0.book Page 8 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-9
7
GAU41712
Mittleres un d Achsantrie bsg e-
häuseDas mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie- ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorge-
schriebenen Zeitabständen von einer
Yamaha-Fachwerkstatt überprüfen und
schmieren.
GAU40904

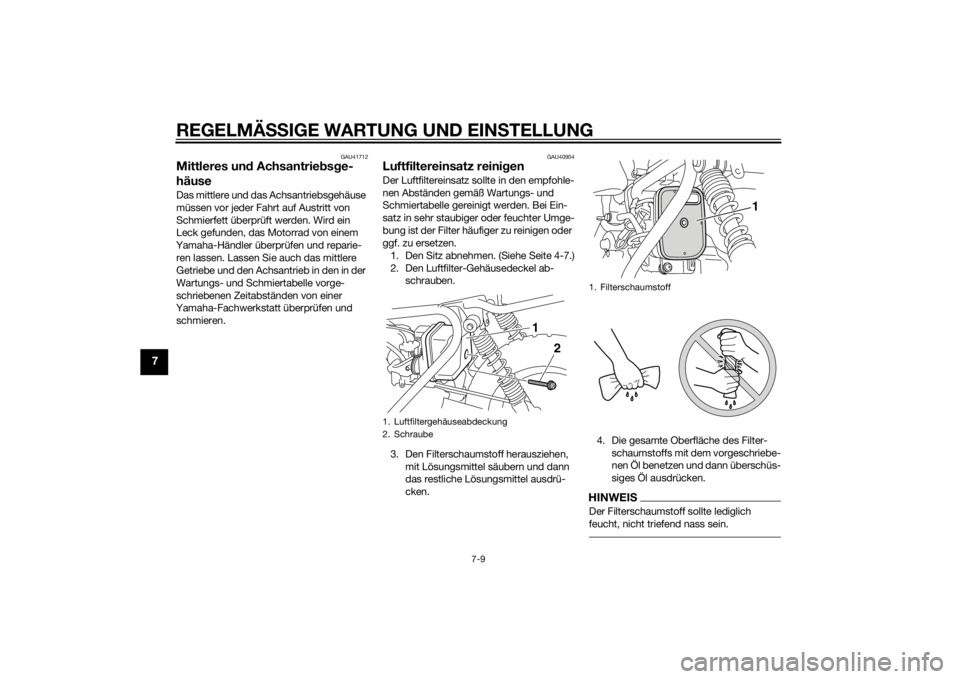

Luftfiltereinsatz reini genDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff herausziehen, mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken. 4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
1. Luftfiltergehäuseabdeckung
2. Schraube
2
1
1. Filterschaumstoff
1
U2SA81G0.book Page 9 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-10
7
5. Den Filterschaumstoff in das Luftfilter-
gehäuse einsetzen. ACHTUNG: S i-
cherstellen, dass der Schaumstoff
korrekt im Luftfilter gehäuse ein ge-
setzt ist. Der Motor sollte niemals
ohne ein geb auten Schaumstoff be-
trie ben wer den, da sonst d er (die)
Kol ben un d/od er Zylin der stärke-
rem Verschleiß unterlie gen.
[GCA15622]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Sitz montieren.
GAU41222

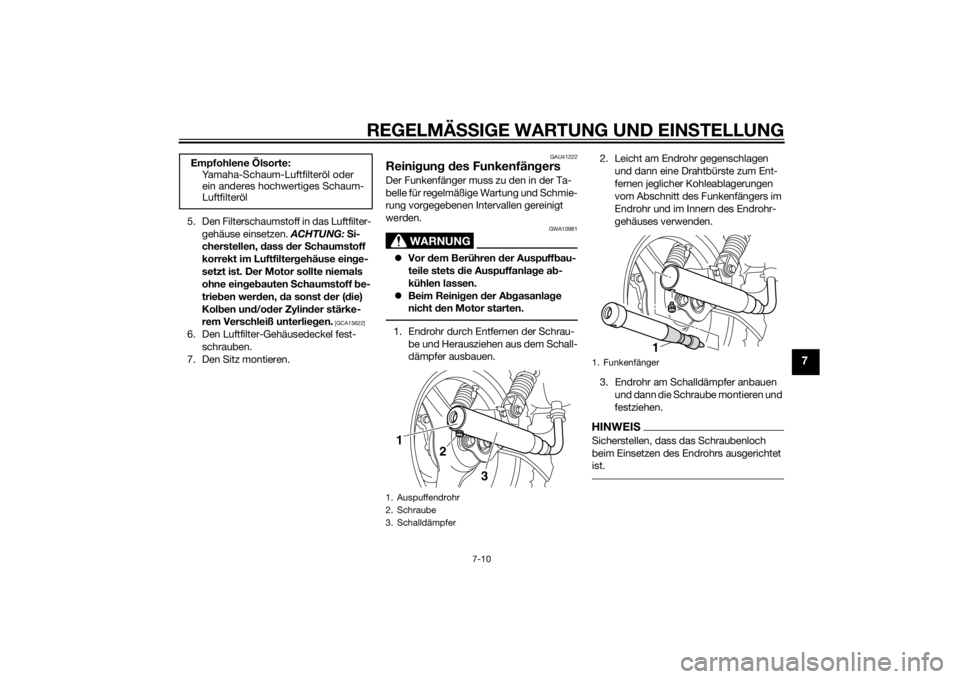

Reini gun g d es Funkenfän gersDer Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren der Auspuff bau-
teile stets d ie Auspuffanla ge ab -
kühlen lassen.
 Beim Reini gen der A bgasanla ge
nicht den Motor starten.1. Endrohr durch Entfernen der Schrau-
be und Herausziehen aus dem Schall-
dämpfer ausbauen. 2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden.
3. Endrohr am Schalldämpfer anbauen und dann die Schraube montieren und
festziehen.
HINWEISSicherstellen, dass das Schraubenloch
beim Einsetzen des Endrohrs ausgerichtet
ist.
Empfohlene Ölsorte:Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Auspuffendrohr
2. Schraube
3. Schalldämpfer1
2
3
1. Funkenfänger
1
U2SA81G0.book Page 10 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-11
7
GAU39931
Ver gaser einstellenDer Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG
GCA10551
Die im Yamaha-Werk vor genommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistun gsa bfall un d
Motorschä den führen.
GAU21363

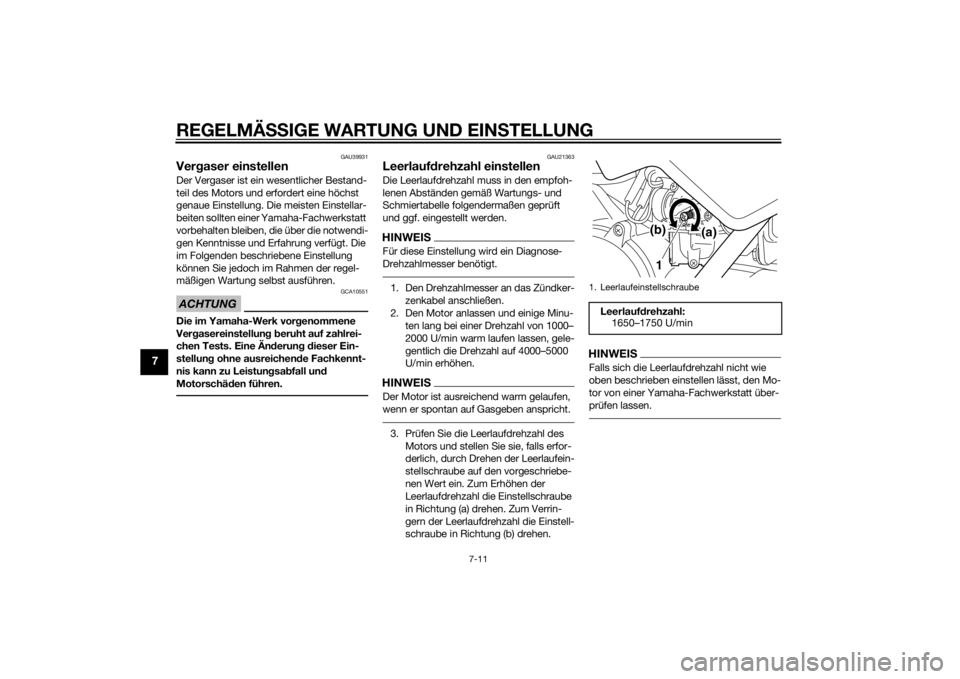

Leerlauf drehzahl einstellenDie Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.HINWEISFür diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von 1000–
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000–5000
U/min erhöhen.HINWEISDer Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.3. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.1. LeerlaufeinstellschraubeLeerlauf drehzahl:
1650–1750 U/min
1 (a)
(b)
U2SA81G0.book Page 11 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-12
7
GAU21385

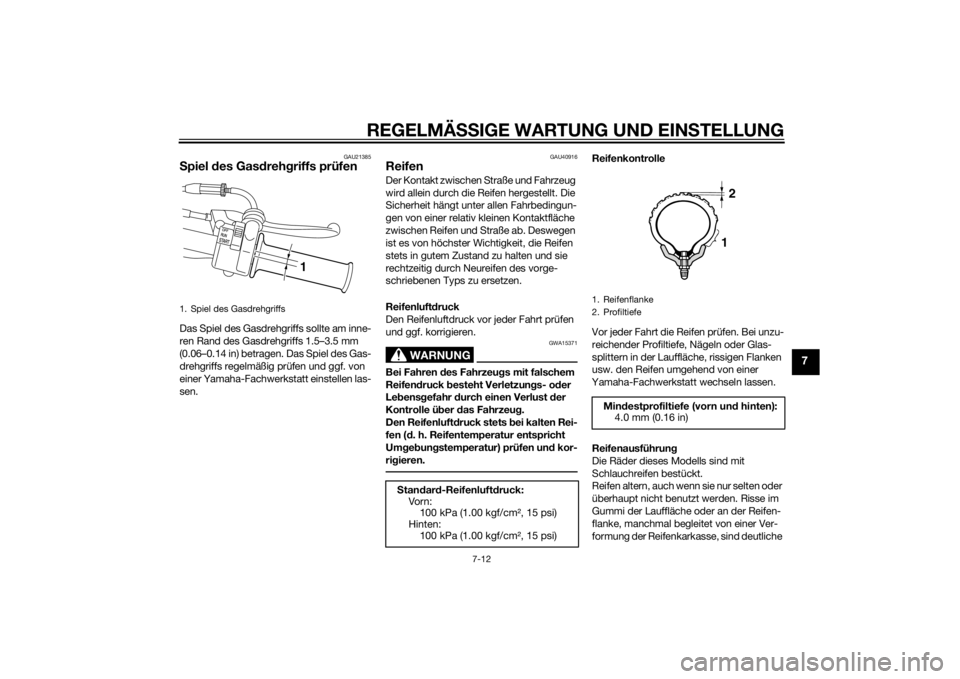

S piel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 1.5–3.5 mm
(0.06–0.14 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU40916
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA15371
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
Den Reifenluft druck stets b ei kalten Rei-
fen ( d. h. Reifentemperatur entspricht
Um geb ung stemperatur) prüfen un d kor-
ri gieren.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
Reifenausführun g
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
1. Spiel des Gasdrehgriffs
1
S tan dar d-Reifenluft druck:
Vor n : 100 kPa (1.00 kgf/cm2, 15 psi)
Hinten:
100 kPa (1.00 kgf/cm2, 15 psi)
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
4.0 mm (0.16 in)
12
U2SA81G0.book Page 12 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-13
7
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten d es Fahrzeugs
än dern un d es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA15542
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Ü bermäßi g
a bgefahrene Reifen beeinträchti-
g en die Fahrsta bilität un d können
zum Verlust d er Kontrolle über das
Motorra d führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer Yamaha-Fachwerkstatt vornehmen
lassen,
die ü ber die notwen dig e
fachliche Erfahrun g verfü gt.
 Ein beschäd ig ter Schlauch sollte
am besten nicht mehr repariert
wer den. Falls d ie Lage es jed och er-
for dert, di
e Reparatur mit größter
S or gfalt ausführen un d d en
S chlauch dann mö glichst bal d er-
neuern.
 Nach einem Reifenwechsel mit Be-
dacht fahren, da der Reifen sich
erst richti g in d ie Fel ge einpassen
muss. Wir d es versäumt den Reifen
sich richti g einpassen zu lassen,
kann dies eine Beschä dig ung d es
Motorra ds un d eine Verletzun g d es
Fahrers zur Fol ge hab en.
Vo rderreifen:
Größe:
2.50-10 4PR
Hersteller/Modell: BRIDGESTONE/M29
PW50 IRC/Z MARK II (ZAF)
PW50F IRC/Z MARK II
PW50F1 IRC/Z MARK II
Hinterreifen: Größe:2.50-10 4PR
Hersteller/Modell: BRIDGESTONE/M29
PW50 IRC/Z MARK II (ZAF)
PW50F IRC/Z MARK II
PW50F1 IRC/Z MARK II
U2SA81G0.book Page 13 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-14
7
GAU40782
S chei benrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus gele gt. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU22153
Spiel der Han dbremshe bel (Vor-
d erra d- un d Hinterra dbremse)

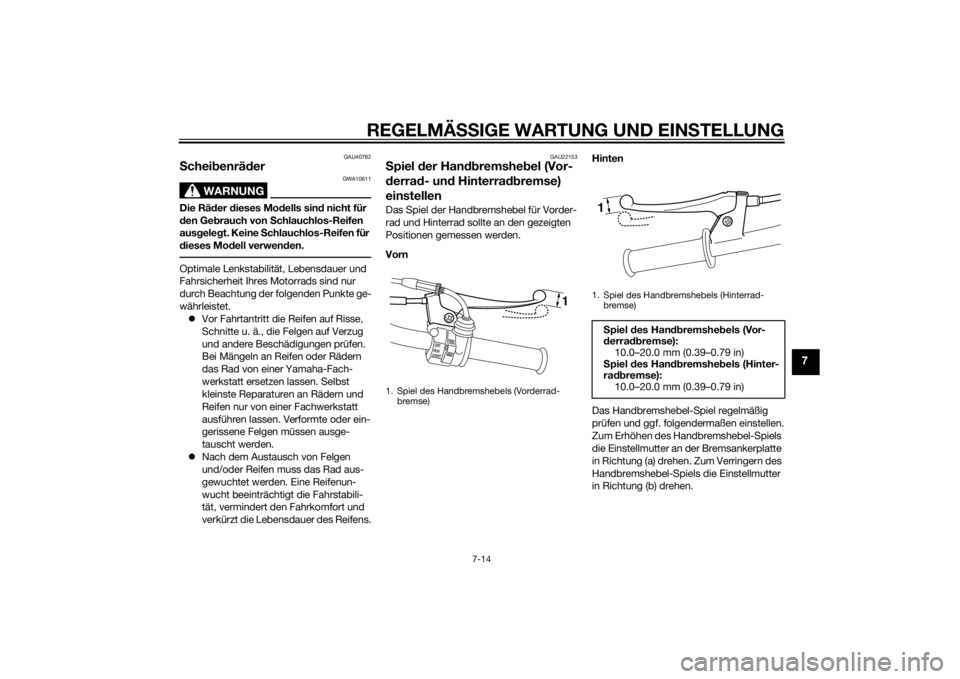

einstellenDas Spiel der Handbremshebel für Vorder-
rad und Hinterrad sollte an den gezeigten
Positionen gemessen werden.
Vorn Hinten
Das Handbremshebel-Spiel regelmäßig
prüfen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.1. Spiel des Handbremshebels (Vorderrad-
bremse)
1
1. Spiel des Handbremshebels (Hinterrad-bremse)
Spiel des Han dbremshe bels (Vor-
d erra dbremse):
10.0–20.0 mm (0.39–0.79 in)
S piel des Han dbremshe bels (Hinter-
ra db remse):
10.0–20.0 mm (0.39–0.79 in)1
U2SA81G0.book Page 14 Thursday, May 29, 2014 4:08 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-15
7
Vorn
Hinten
WARNUNG
GWA10651
Lässt sich die Einstellun g auf diese Wei-
se nicht vornehmen, das Fahrzeu g von
einer Yamaha-Fachwerkstatt ü berprü-
fen lassen.
GAU41054
Trommel brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.HINWEISDie Räder müssen zur Prüfung der Trom-
melbremsbelag-Stärke abgenommen wer-
den.
 Vorderrad ausbauen: Siehe Seite
7-20.
 Hinterrad ausbauen: Siehe Seite 7-21.

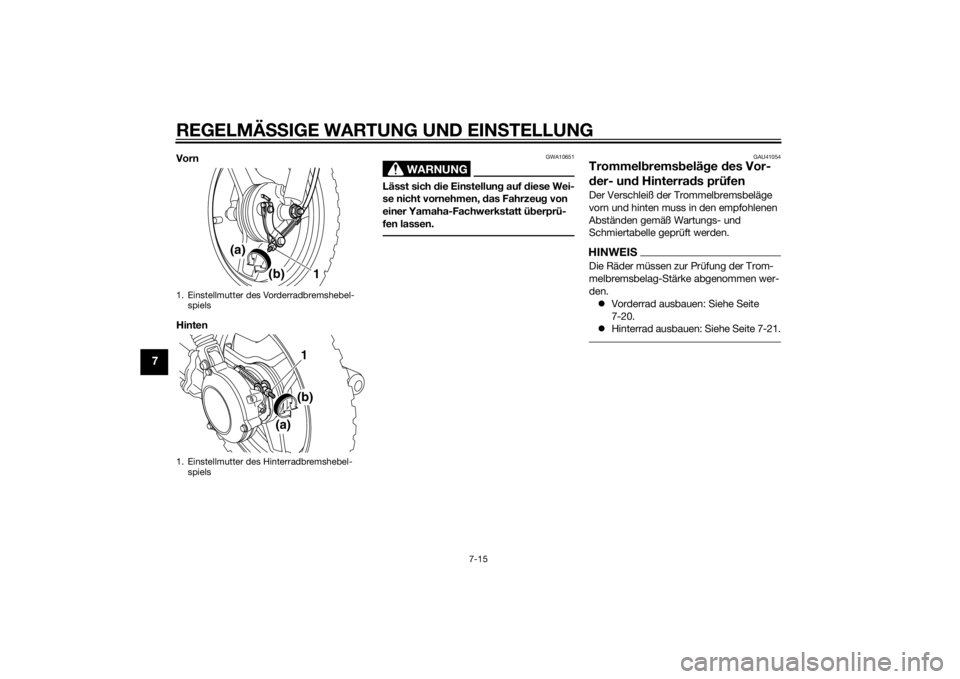

1. Einstellmutter des Vorderradbremshebel-
spiels
1. Einstellmutter des Hinterradbremshebel- spiels
1
(a)
(b)
1
(a)(b)
U2SA81G0.book Page 15 Thursday, May 29, 2014 4:08 PM
