2015 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

10-3
10
Transmisión:Sistema de reducción primaria:Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria: 41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión: Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás: 23/14 × 28/23 (2.000)
Marcha corta: 31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
4.5 °
Base del ángulo de inclinación: 26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT25 x 8-12 Fabricante/modelo:
YFM700FWAD MAXXIS/MU19A
YFM700PF CHENG SHIN/C828 (AUS)(NZL)
YFM700PF MAXXIS/MU19A (EUR)(FRA)(GBR)
YFM700PHF MAXXIS/MU19A
YFM700PLF CHENG SHIN/C828
YFM700PSF CHENG SHIN/C828 (AUS)(NZL)
YFM700PSF MAXXIS/MU19A (EUR)(FRA)(GBR)
Neumático trasero:Tipo:
Sin cámara
Tamaño: AT25 x 10-12
Fabricante/modelo: YFM700FWAD MAXXIS/MU20A
YFM700PF CHENG SHIN/C828 (AUS)(NZL)
YFM700PF MAXXIS/MU20A (EUR)(FRA)(GBR)
YFM700PHF MAXXIS/MU20A
YFM700PLF CHENG SHIN/C828
YFM700PSF CHENG SHIN/C828 (AUS)(NZL)
YFM700PSF MAXXIS/MU20A (EUR)(FRA)(GBR)Carga:Carga máxima:220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
UB3860S0.book Page 3 Tuesday, July 8, 2014 1:51 PM

10-4
10
Trasero:30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínimo: Delantero: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco
Operación:
Operación con mano izquierda y pie derecho
Líquido de frenos especificado: DOT 4
Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 193 mm (7.6 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 232 mm (9.1 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar: Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 2
UB3860S0.book Page 4 Tuesday, July 8, 2014 1:51 PM

10-5
10
Luz de freno y posterior:12 V, 5.0/21.0 W × 1
Luz de instrumentos: EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de la EPS:
LED
Luz indicadora de estacionamiento: LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial: LCD
Luz de aviso de avería en el motor: LED
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta: LED
Luz indicadora de bloqueo del diferencial: LEDFusibles:Fusible principal:40.0 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de EPS:
40.0 A Fusible del faro:
10.0 A
Fusible del sistema de intermitencia: 5.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracción integral: 10.0 A
Fusible del motor del ventilador del radiador:
20.0 A
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
UB3860S0.book Page 5 Tuesday, July 8, 2014 1:51 PM

10-6
10sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
UB3860S0.book Page 6 Tuesday, July 8, 2014 1:51 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR

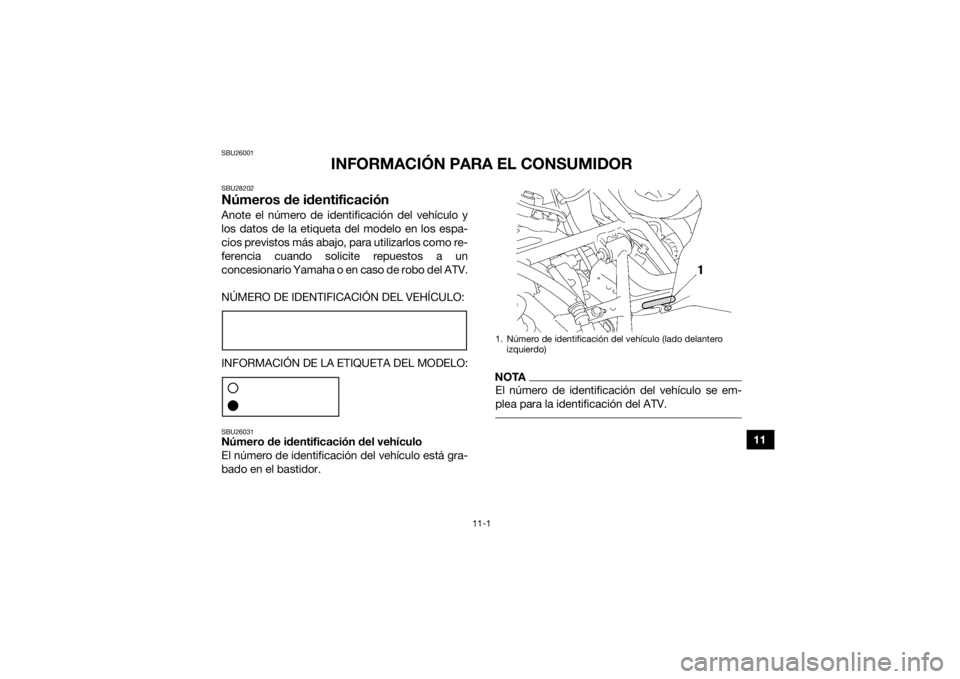

SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
UB3860S0.book Page 1 Tuesday, July 8, 2014 1:51 PM

11-2
11
SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloUB3860S0.book Page 2 Tuesday, July 8, 2014 1:51 PM

12-1
12
INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ........................................................ 6-6
Aceite del diferencial ............................................5-4, 8-30
Aceite del engranaje final ......................................5-4, 8-27
Aceite del motor y cartucho del filtro de aceite ........... 8-23
Aceite de motor ............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-57
Bombilla de la luz de freno/piloto trasero, cambio ...... 8-66
Bombilla del faro, cambio ............................................ 8-64
Bujes del estabilizador, comprobación ....................... 8-56
Bujía, comprobación .................................................... 8-21CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ...................................... 8-47
Cables, comprobación y engrase ................................ 8-54
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-56
Compartimentos porta objetos .................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero ....................................................................... 4-23
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6 Cuadros de identificación de averías .......................... 8-70
EEje de dirección, engrase ............................................ 8-57
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-40
Frenos .......................................................................... 8-47
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-62GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-53HHolgura de la válvula ................................................... 8-47IIdentificación de averías .............................................. 8-69
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual ............. 4-11
Interruptor de cancelación ............................................. 4-9
Interruptor de la bocina ................................................. 4-9
Interruptor de luces ....................................................... 4-8
Interruptor de paro del motor ........................................ 4-8
Interruptores del manillar ...........
.................................... 4-8
UB3860S0.book Page 1 Tuesday, July 8, 2014 1:51 PM

12-2
12
Interruptor manual de tracción en las cuatro ruedas ........................................................................4-10
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-46
Juego libre de las manetas de freno delantero y trasero, comprobación .............................................. 8-50
Juego libre del pedal de freno, ajuste .......................... 8-51LLimitador de velocidad ................................................ 4-15
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-50
Líquido de freno, comprobación .................................. 8-49
Líquido refrigerante .............................................. 5-4, 8-33
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la EPS .................................................. 4-4
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 4-3
Luz del faro, ajuste ....................................................... 8-66
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora del modo de tracción en las cuatro ruedas/bloqueo del diferencial .................................... 4-4
Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de margen alto ...................................... 4-2
Luz indicadora de margen bajo ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ......................................... 4-14, 5-5
Maneta del freno, delantero ......................................... 4-15 Manetas de freno, comprobación y engrase ............... 8-54
Manual del propietario y juego de herramientas ........... 8-2
NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-17
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-44
Pastillas de freno, comprobación de delanteras y traseras ...................................................................... 8-48
Pedal de freno, comprobación y engrase .................... 8-55
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-57
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23RRejillas del radiador, desmontaje ................................. 8-20
Rodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-67
Rueda, montaje ............................................................ 8-67TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-45
Tapón del depósito de gasolina ................................... 4-17VVisor multifunción .......................................................... 4-5
