2015 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

Funcionamiento de la palanca de selección de marcha y conducción hacia atrás ........ 6-2
Rodaje del motor......................................... 6-4
Estacionamiento ......................................... 6-5
Estacionamiento en una pendiente............. 6-5
Accesorios y carga...................................... 6-6
CONDUCCIÓN DEL ATV ............................... 7-1 FAMILIARÍCESE CON SU ATV ................... 7-2
CONDUZCA CON CUIDADO Y SENTIDO COMÚN..................................................... 7-2
VIGILE POR DÓNDE CONDUCE .............. 7-11
CÓMO GIRAR CON SU ATV..................... 7-14
SUBIDA DE PENDIENTES ........................ 7-16
BAJADA DE PENDIENTES........................ 7-19
CRUCE DE PENDIENTES ......................... 7-20
CRUCE DE AGUAS POCO PROFUNDAS .......................................... 7-21
CONDUCCIÓN EN TERRENO ACCIDENTADO ....................................... 7-24
PATINAZOS Y DERRAPES ....................... 7-25
QUÉ DEBE HACER SI... ............................ 7-26
QUÉ DEBE HACER... ................................ 7-26 MANTENIMIENTO Y AJUSTES
PERIÓDICOS ................................................. 8-1
Manual del propietario y juego de herramientas ............................................. 8-2
Cuadro de mantenimiento periódico del sistema de control de emisiones .............. 8-4
Cuadro general de mantenimiento y engrase ..................................................... 8-6
Desmontaje y montaje de los paneles...... 8-11
Desmontaje de las rejillas del radiador ..... 8-20
Comprobación de la bujía ........................ 8-21
Aceite del motor y cartucho del filtro de aceite ...................................................... 8-23
Aceite del engranaje final ......................... 8-27
Aceite del diferencial ................................ 8-30
Líquido refrigerante .................................. 8-33
Limpieza del filtro de aire.......................... 8-40
Limpieza del parachispas ......................... 8-44
Tapón de drenaje de la caja de la correa trapezoidal .............................................. 8-45
Ajuste del juego de la maneta de aceleración ............................................. 8-46
Holgura de la válvula ................................ 8-47
Ajuste del cable del sistema de seguridad de la palanca de selección de marcha ... 8-47
Frenos ....................................................... 8-47
UB3860S0.book Page 2 Tuesday, July 8, 2014 1:51 PM

Comprobación de las pastillas de freno delantero y trasero .................................. 8-48
Comprobación del líquido de freno .......... 8-49
Cambio del líquido de freno ...................... 8-50
Comprobación del juego libre de las manetas de freno delantero y trasero ..... 8-50
Ajuste del juego libre del pedal de freno ........................................................ 8-51
Guardapolvos de ejes ............................... 8-53
Comprobación y engrase de los cables ... 8-54
Comprobación y engrase de las manetas de freno delantero y trasero .................... 8-54
Comprobación y engrase del pedal de freno ........................................................ 8-55
Comprobación de los cojinetes de los cubos de las ruedas ................................ 8-56
Comprobación de los bujes del estabilizador ............................................ 8-56
Engrase de los pivotes de articulación traseros ................................................... 8-57
Engrase del eje de dirección ..................... 8-57
Batería ....................................................... 8-57
Cambio de fusibles ................................... 8-62
Cambio de una bombilla del faro .............. 8-64
Ajuste de la luz del faro ............................. 8-66
Cambio de la bombilla de la luz de freno/piloto trasero ................................. 8-66 Desmontaje de una rueda ........................ 8-67
Montaje de una rueda............................... 8-67
Identificación de averías ........................... 8-69
Cuadros de identificación de averías ....... 8-70
LIMPIEZA Y ALMACENAMIENTO ................. 9-1 Limpieza ..................................................... 9-1
Almacenamiento ....... .................................. 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................................ 11-1 Números de identificación ........................ 11-1
INDEX .......................................................... 12-1
UB3860S0.book Page 3 Tuesday, July 8, 2014 1:51 PM

1-1
1
SBU29681
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU30292Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
123
4
5
6 7
9
8 10
11
UB3860S0.book Page 1 Tuesday, July 8, 2014 1:51 PM

1-2
1
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F817R-10< 85 kg
( 187 lbs)
35.0 kPa
0.35 kgf/cm²
5.0 psi 30.0 kPa
0.30 kgf/cm²
4.4 psi
1HP-F816M-M0
YAMAHA
1HP-F817R-00< 45 kg
( 99 lbs)
1P0-F816P-20
YA M A H A
12
3
4
5UB3860S0.book Page 2 Tuesday, July 8, 2014 1:51 PM

1-3
1
37S-F816N-00< 0.5 kg
( 1 lb )
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM700FWAD
34.0 kW
294 kg
2014
2BG-F155A-10
YAMAHA
1HP-F811R-00
67
8
UB3860S0.book Page 3 Tuesday, July 8, 2014 1:51 PM

1-4
1

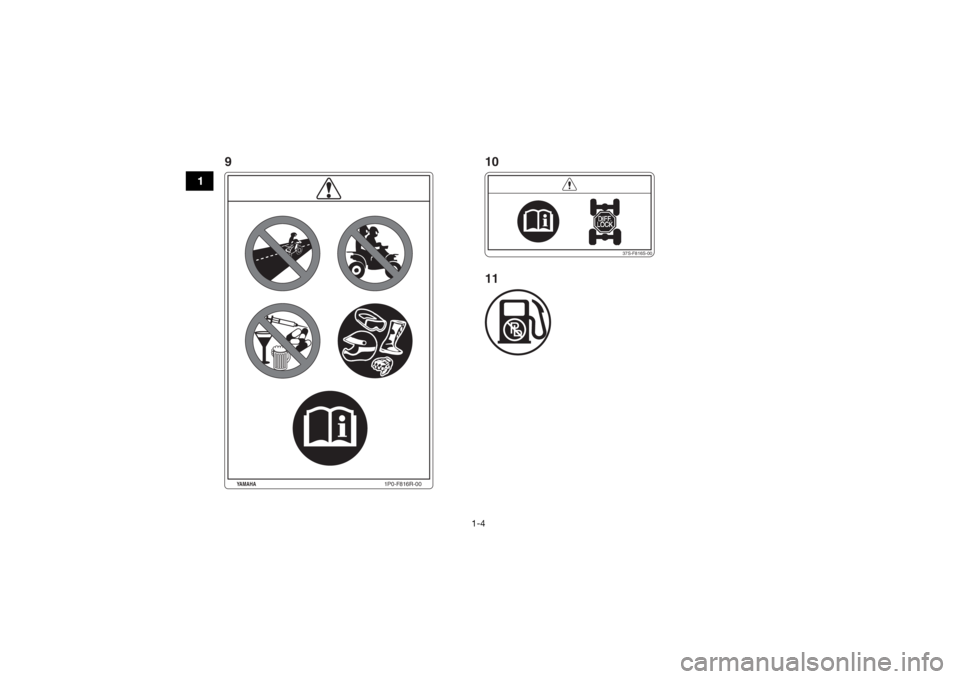

37S-F816S-00
1P0-F816R-00
YAMAHA
910
11UB3860S0.book Page 4 Tuesday, July 8, 2014 1:51 PM

1-5
1

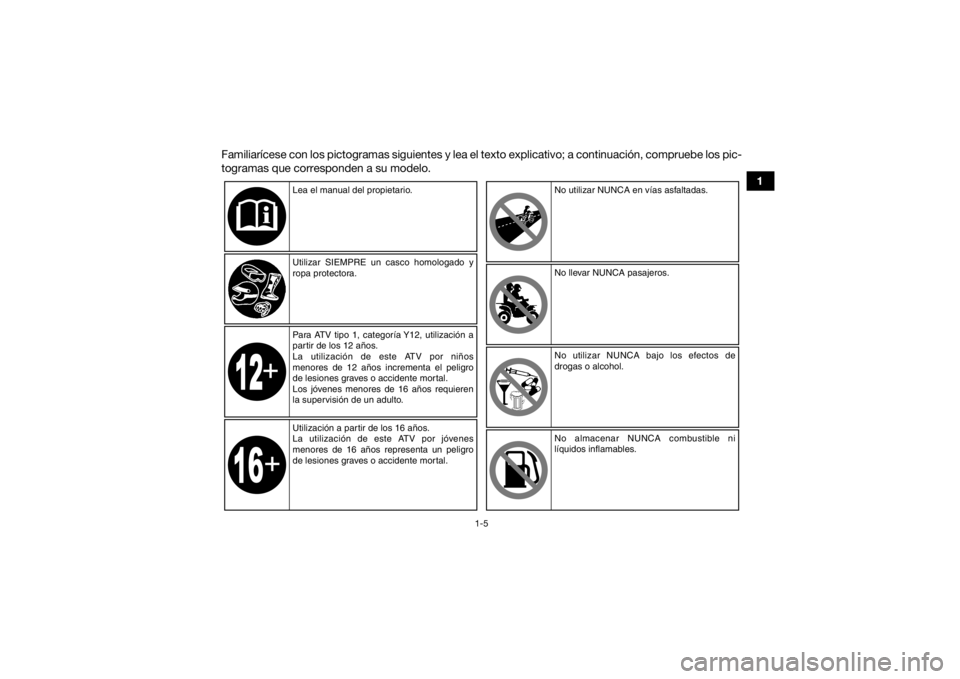

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
UB3860S0.book Page 5 Tuesday, July 8, 2014 1:51 PM

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi

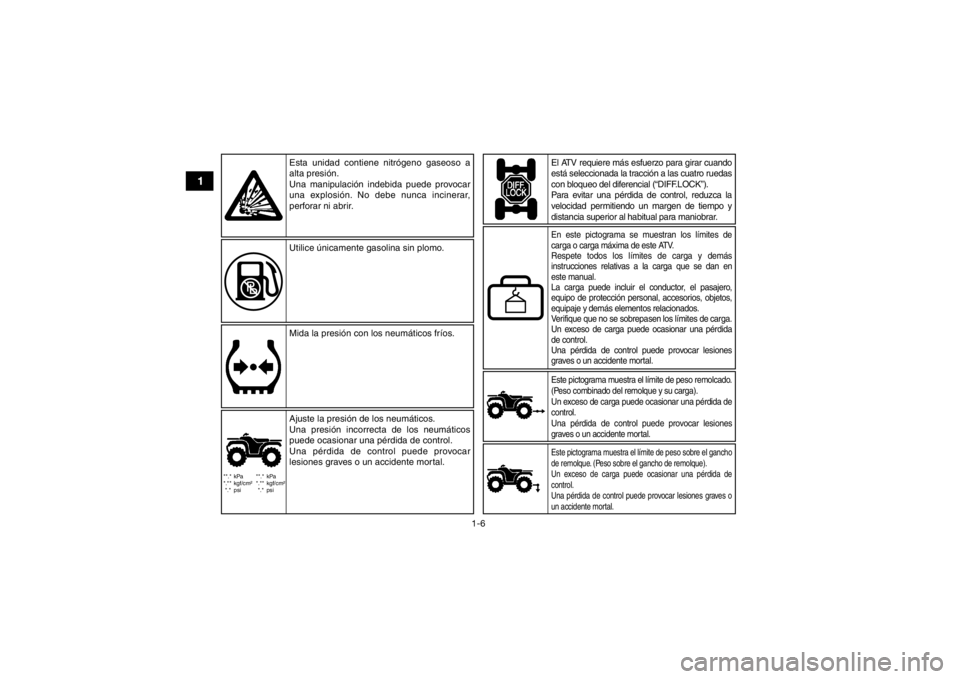

Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar cuando
está seleccionada la tracción a las cuatro ruedas
con bloqueo del diferencial (“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.
Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios, objetos,
equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
