2015 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

8-37
8
9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado.
11. Conecte el tubo flexible del depósito de refri- gerante.
12. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno. 13. Vierta líquido refrigerante del tipo recomen-
dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00992]
14. Afloje el tornillo de purga de aire de la bomba de agua, sin extraerlo, para que salga el aire
por el orificio.
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticongelante/agua: 1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante: Radiador (incluidos todos los pasos):1.99 L (2.10 US qt, 1.75 Imp.qt)
Depósito de líquido refrigerante (hasta la
marca de nivel máximo): 0.24 L (0.25 US qt, 0.21 Imp.qt)
UB3860S0.book Page 37 Tuesday, July 8, 2014 1:51 PM

8-38
815. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (Véase la página 8-11).
17. Afloje el tornillo de la abrazadera y desmonte el conducto de refrigeración de la correa tra-
pezoidal. 18. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.

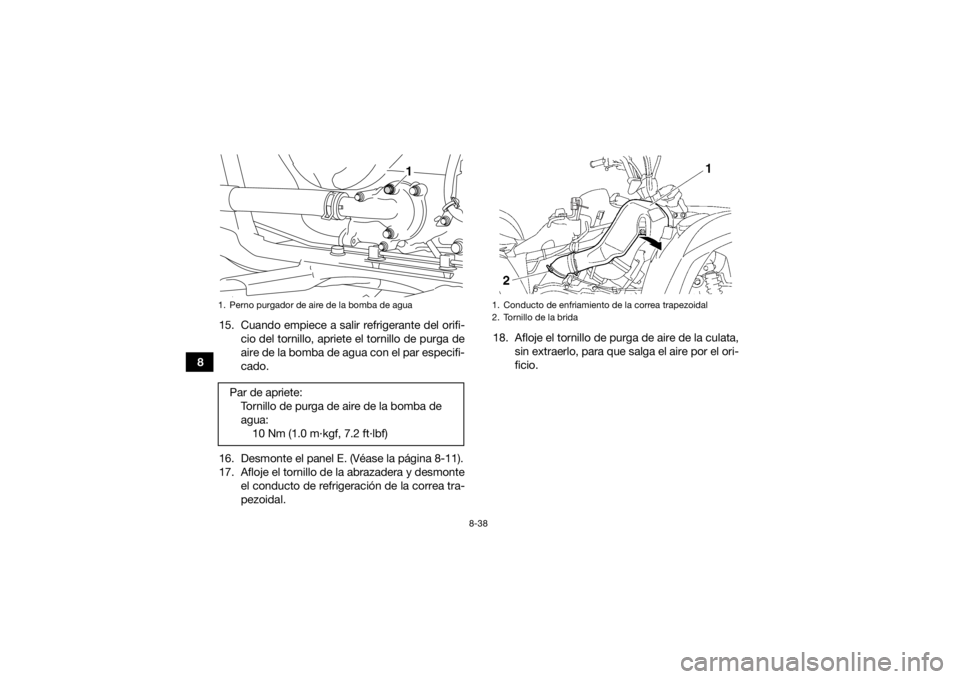

1. Perno purgador de aire de la bomba de aguaPar de apriete:Tornillo de purga de aire de la bomba de
agua:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
UB3860S0.book Page 38 Tuesday, July 8, 2014 1:51 PM

8-39
8
19. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
20. Arranque el motor y déjelo al ralentí diez mi- nutos.
21. Acelere cinco veces.
22. Vierta líquido refrigerante adicional en el ra- diador hasta que esté lleno. 23. Pare el motor y deje que se enfríe. Si el nivel
de refrigerante ha descendido después de
haberse enfriado el motor, añada líquido refri-
gerante hasta que este llegue a la parte supe-
rior del radiador; seguidamente coloque el
tapón del radiador.
24. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 25. Monte el conducto de refrigeración de la co-rrea trapezoidal y apriete el tornillo de la abra-
zadera.
26. Monte el reposapiés colocando los pernos y las tuercas y, a continuación, apriételos con
el par especificado.

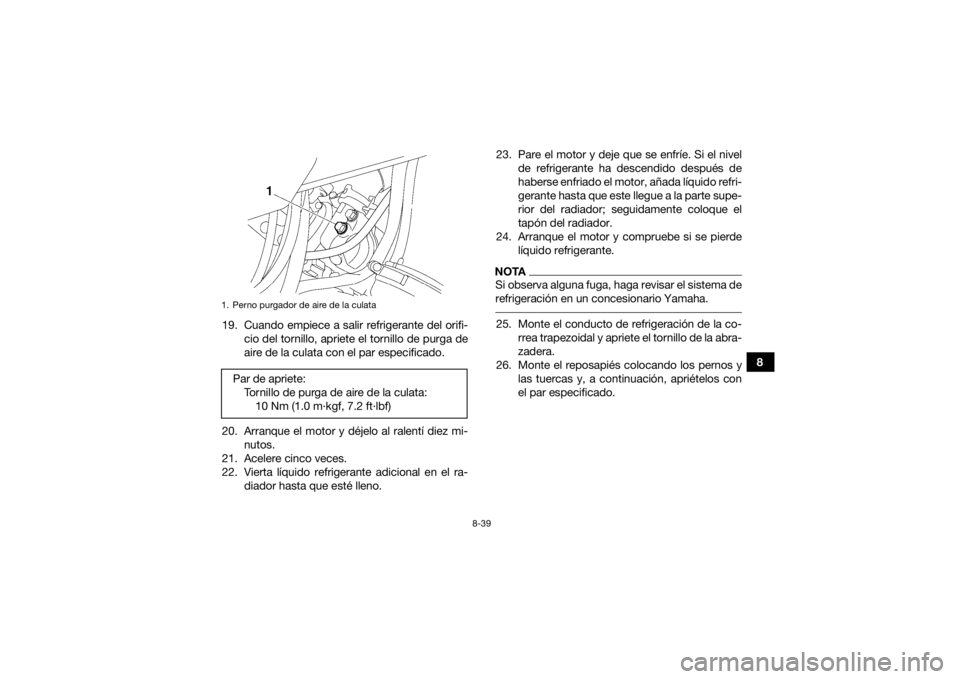

1. Perno purgador de aire de la culataPar de apriete:Tornillo de purga de aire de la culata:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
UB3860S0.book Page 39 Tuesday, July 8, 2014 1:51 PM

8-40
8

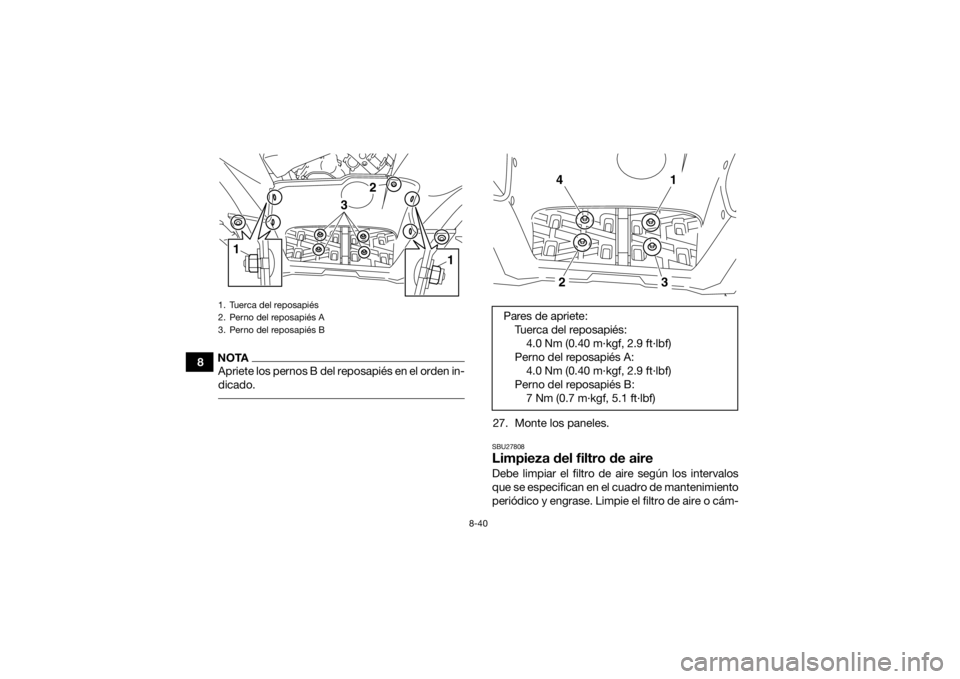

NOTAApriete los pernos B del reposapiés en el orden in-
dicado.
27. Monte los paneles.SBU27808Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
1. Tuerca del reposapiés
2. Perno del reposapiés A
3. Perno del reposapiés B
3
1
2
1
Pares de apriete:Tuerca del reposapiés:4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés A: 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés B: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
4
1
2
3
UB3860S0.book Page 40 Tuesday, July 8, 2014 1:51 PM

8-41
8
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
NOTAHay dos tubos de control en la parte inferior de la
caja del filtro de aire, situados detrás de los pane-
les D y E. (Véase en la página 8-11 una explicación
del proceso de desmontaje de los paneles). Com-
pruebe los tubos periódicamente y, si se ha acu-
mulado polvo o agua en ellos, vacíe y limpie el
filtro de aire y la caja del mismo.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel C. (Véase la página 8-11).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
1. Tubo de vaciado de la caja del filtro de aire
UB3860S0.book Page 41 Tuesday, July 8, 2014 1:51 PM

8-42
84. Extraiga el material esponjoso y la malla de la
caja del filtro de aire. 5. Limpie la malla con disolvente y a continua-
ción elimine el disolvente.
6. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01942]
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Material esponjoso
2. Malla del filtro de aire
UB3860S0.book Page 42 Tuesday, July 8, 2014 1:51 PM

8-43
8

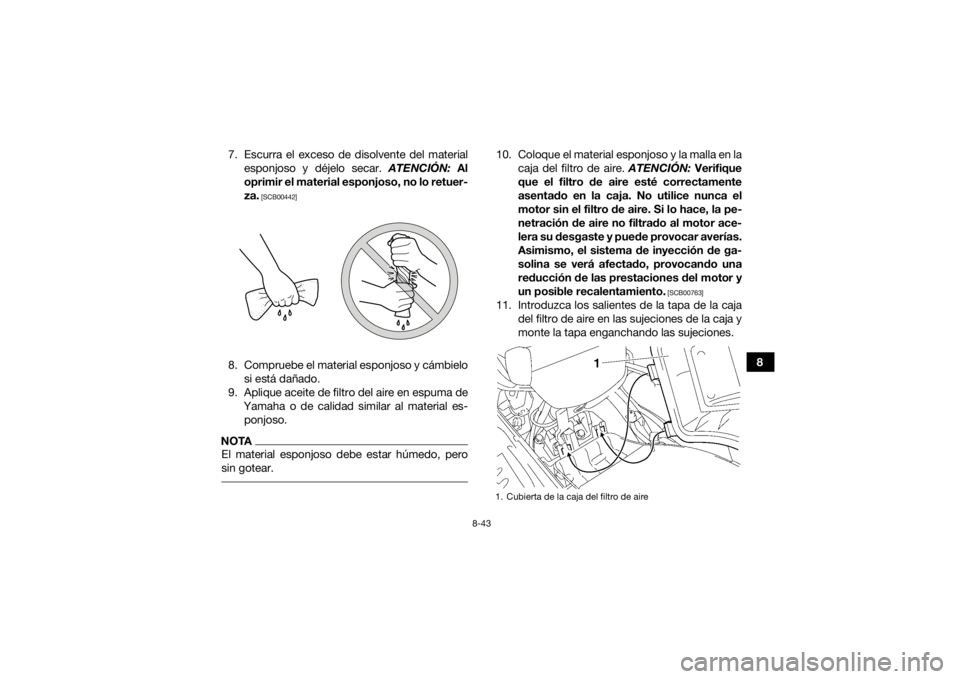

7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]
8. Compruebe el material esponjoso y cámbielo si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-ponjoso.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear.
10. Coloque el material esponjoso y la malla en la caja del filtro de aire. ATENCIÓN: Verifique
que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. Si lo hace, la pe-
netración de aire no filtrado al motor ace-
lera su desgaste y puede provocar averías.
Asimismo, el sistema de inyección de ga-
solina se verá afectado, provocando una
reducción de las prestaciones del motor y
un posible recalentamiento.
[SCB00763]
11. Introduzca los salientes de la tapa de la caja del filtro de aire en las sujeciones de la caja y
monte la tapa enganchando las sujeciones.1. Cubierta de la caja del filtro de aire
UB3860S0.book Page 43 Tuesday, July 8, 2014 1:51 PM

8-44
812. Sitúe los tubos en su posición original como
se muestra.
13. Monte el panel.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y el cuerpo del acelerador y del colector sea estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU28904Limpieza del parachispasAsegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos del tubo de escape.
2. Desmonte el tubo de escape extrayéndolo del silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
1. Tubo
1
1. Perno del tubo de escape
1
1
UB3860S0.book Page 44 Tuesday, July 8, 2014 1:51 PM
