2015 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

8-5
8
5*Sistema de escape • Compruebe si hay fugas y sustituya las juntas si
es necesario.
• Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
6 Parachispas •Limpiar. √√√
7 *Sistema de induc-
ción de aire • Comprobar si la válvula de corte de aire, la válvu-
la de láminas y el tubo están dañados.
• Cambiar las piezas averiadas según sea necesa- rio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UB3860S0.book Page 5 Tuesday, July 8, 2014 1:51 PM

8-6
8
SBU21868Cuadro general de mantenimiento y engraseNOTAPara los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos
del mantenimiento mensual.
 Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir igualmente los intervalos del mantenimiento mensual.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
UB3860S0.book Page 6 Tuesday, July 8, 2014 1:51 PM

8-7
8
3*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre del pedal de freno y ajústelo si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
4 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
5 *Líquido de freno • Cambiar. Cada 2 años
6 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
7 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
8 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UB3860S0.book Page 7 Tuesday, July 8, 2014 1:51 PM

8-8
8
9*Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
10 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
11 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
12 *Bujes del estabiliza-
dor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
13 *Pivotes de articula-
ción traseros
• Lubrique con grasa a base de jabón de litio.
√√√
14 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
15 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
16 *Montura del motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
17 *Guardapolvos de
ejes • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UB3860S0.book Page 8 Tuesday, July 8, 2014 1:51 PM

8-9
8
18 Aceite de motor•Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
19 Cartucho del filtro
de aceite del motor
•Cambiar.
√√√
20 Aceite del diferen-
cial •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
21 Aceite del engrana-
je final •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
22 Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
23 *Piezas móviles y ca-
bles •Lubricar.
√√√√
24 *Cable del sistema
de seguridad de la
palanca de selec-
ción de marchas • Compruebe el funcionami
ento y realice ajustes o
sustituya las piezas si es necesario. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UB3860S0.book Page 9 Tuesday, July 8, 2014 1:51 PM

8-10
8
SBU23072NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie
el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 25 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
26 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
27 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UB3860S0.book Page 10 Tuesday, July 8, 2014 1:51 PM

8-11
8
SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.

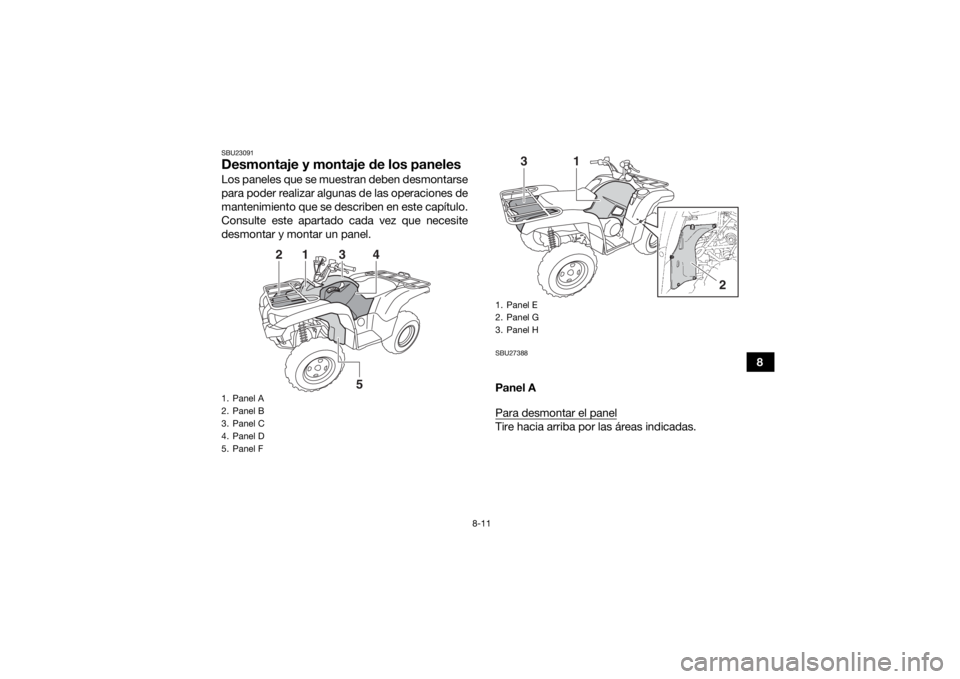

SBU27388Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
1
2
3
5
4
1. Panel E
2. Panel G
3. Panel H
1
3
2
UB3860S0.book Page 11 Tuesday, July 8, 2014 1:51 PM

8-12

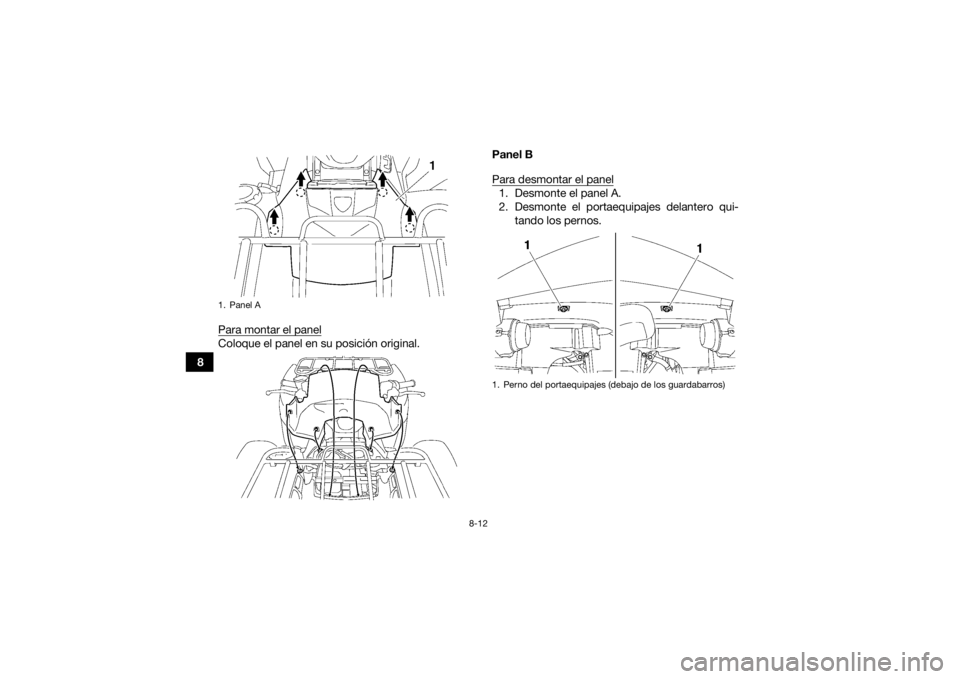

8Para montar el panel
Coloque el panel en su posición original. Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero qui-
tando los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
