10-4
10
Mínimo:Delantero:
22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de múltiples discos húmedos
Operación: Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:Horquilla doble Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 160 mm (6.3 in)
Suspensión trasera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:DC CDI
Sistema estándar:
Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL (Electroluminescente)
U2LC61S0.book Page 4 Friday, February 21, 2014 10:46 AM

10-5
10
Luz indicadora de punto muerto:LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de estacionamiento: LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial: LCD
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial: LED
Luz de aviso de la EPS: YFM450PF 12 V, 1.7 W
YFM450PHF 12 V, 1.7 WFusibles:Fusible principal:
30.0 A
Fusible de EPS: YFM450PF 40.0 A
YFM450PHF 40.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
10.0 A Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto: YFM450DF 10.0 A
YFM450PF 5.0 A
YFM450PHF 5.0 A
Fusible de la tracción integral: 10.0 A
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
U2LC61S0.book Page 5 Friday, February 21, 2014 10:46 AM

10-6
10
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
U2LC61S0.book Page 6 Friday, February 21, 2014 10:46 AM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:

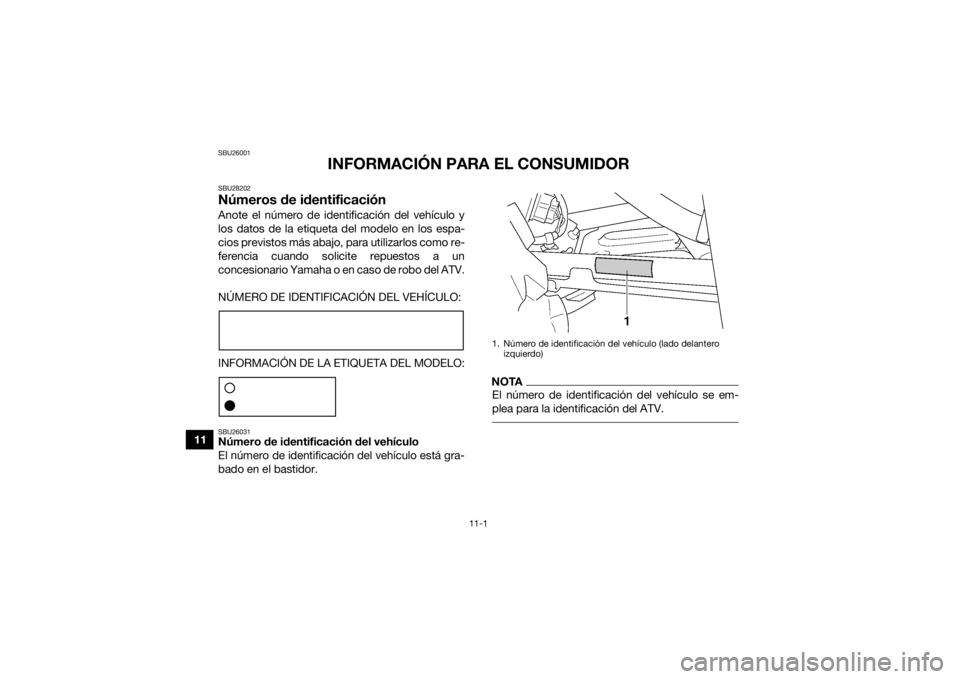

INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
U2LC61S0.book Page 1 Friday, February 21, 2014 10:46 AM

11-2
11
SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU2LC61S0.book Page 2 Friday, February 21, 2014 10:46 AM

12-1
12
INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ........................................................ 6-7
Aceite del diferencial ............................................ 5-4, 8-26
Aceite del engranaje final ..................................... 5-4, 8-22
Aceite del motor y cartucho del filtro de aceite ........... 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-19BBatería .......................................................................... 8-55
Bombilla de la luz de freno/piloto trasero, cambio ...... 8-64
Bombilla del faro, cambio ............................................ 8-61
Bujes del estabilizador, comprobación ........................ 8-54
Bujía, comprobación .................................................... 8-15CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ...................................... 8-40
Cables, comprobación y engrase ................................ 8-51
Carburador, ajuste ....................................................... 8-37
Cojinetes de los cubos de las ruedas, comprobación ............................................................ 8-53
Compartimentos porta objetos .................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero ........................................................................4-23
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6 Cuadros de identificación de averías ........................... 8-68
EEje de dirección, engrase ............................................ 8-55
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ................................................ 4-19
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-32
Frenos .......................................................................... 8-40
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la maneta, del juego libre
del pedal y de la altura del pedal ............................... 8-44
Fusibles, cambio .......................................................... 8-58GGasolina ............................................................... 4-16, 5-4
Grifo de gasolina .......................................................... 4-17
Guardapolvos de ejes .................................................. 8-49HHolgura de la válvula .................................................... 8-40IIdentificación de averías .............................................. 8-67
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-7
Interruptor de bloqueo del diferencial manual ............. 4-10
Interruptor de cancelación ............................................. 4-8
U2LC61S0.book Page 1 Friday, February 21, 2014 10:46 AM

12-2
12
Interruptor de la bocina ................................................. 4-8
Interruptor de luces ....................................................... 4-7
Interruptor de paro del motor ........................................ 4-7
Interruptores de la luz de freno .................................... 8-50
Interruptores del manillar ............................................... 4-7
Interruptor manual de tracción en las cuatro ruedas ..... 4-9
Interruptor principal ....................................................... 4-1JJuego de la maneta de aceleración, ajuste ................. 8-39
Juego de la maneta de freno delantero, comprobación ........................................................... 8-43
Junta universal del cardán, engrase ............................ 8-53LLimitador de velocidad ................................................ 4-13
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-43
Líquido de freno, comprobación ................................. 8-42
Líquido refrigerante ...............................................5-4, 8-28
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de la temperatura del líquido refrigerante .................................................................. 4-3
Luz de aviso del EPS (modelos EPS) ............................ 4-3
Luz del faro, ajuste ...................................................... 8-63
Luz indicadora de estacionamiento ............................... 4-3
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial .................................... 4-4
Luz indicadora de marcha atrás .................................... 4-3
Luz indicadora de margen alto ...................................... 4-2
Luz indicadora de margen bajo ..................................... 4-2
Luz indicadora de punto muerto ................................... 4-2
MManeta de aceleración ......................................... 4-12, 5-5
Maneta del freno, delantero ......................................... 4-14
Manetas de freno, comprobación y engrase ............... 8-52
Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal ........................ 8-36
Manual del propietario y juego de herramientas ........... 8-2
Medidor de gasolina ...................................................... 4-6
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ........................ 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-15
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 6-3
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-35
Pastillas de freno y placas de fricción, comprobación ........................................................... 8-41
Pedal de freno, comprobación y engrase ................... 8-52
Pedal del freno y maneta del freno trasero ................. 4-14
Pivotes de articulación traseros, engrase ................... 8-54
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ............................................... 4-23RRalentí del motor ......................................................... 8-38
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-65
U2LC61S0.book Page 2 Friday, February 21, 2014 10:46 AM

12-3
12
Rueda, montaje ............................................................ 8-65TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-37
Tapón del depósito de gasolina ................................... 4-15VVisor multifunción .......................................................... 4-5U2LC61S0.book Page 3 Friday, February 21, 2014 10:46 AM
