2015 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

8-28
8
6. Compruebe si la junta del perno de llenado
de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.
8. Compruebe si la caja del diferencial pierde aceite. Si pierde aceite averigüe la causa.
SBU23471Líquido refrigeranteDebe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU27127Para comprobar el nivel de líquido refrigerante1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en
el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
Aceite del diferencial recomendado:Véase la página 10-1.
Par de apriete: Perno de llenado de aceite del diferencial:23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
U2LC61S0.book Page 28 Friday, February 21, 2014 10:46 AM

8-29
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel C para acceder al depósi-
to de líquido refrigerante. (Véase la página
8-11).
4. Quite el tapón del depósito, añada líquido re- frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: S i n o d i s -
pone de líquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará prote-
gido contra las heladas y la corrosión. Si
ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un
concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]
NOTA El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 8-69. 1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LC61S0.book Page 29 Friday, February 21, 2014 10:46 AM

8-30
8
SBU23606Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte los paneles D y E. (Véase la página8-11).
3. Sitúe un recipiente debajo del motor y extrai- ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, tal como se muestra, para evitar que se
derrame líquido refrigerante en la estribera).
1. Perno de drenaje del líquido refrigerante
2. Junta
1. Pasante
2
1
U2LC61S0.book Page 30 Friday, February 21, 2014 10:46 AM

8-31
84. Desmonte el portaequipajes delantero y el
panel B. (Véase la página 8-11).
5. Quite el tapón del radiador.
6. Desmonte el panel C. (Véase la página 8-11).
7. Quite el tapón del depósito de líquido refrige- rante.
8. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to. 9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado.
11. Conecte el tubo flexible del depósito de refri- gerante.
1. Tapa del radiador
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
U2LC61S0.book Page 31 Friday, February 21, 2014 10:46 AM

8-32
8
12. Vierta líquido refrigerante del tipo recomen-
dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00992]
13. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno. 14. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
15. Extraiga el tapón del radiador para compro- bar el nivel de líquido refrigerante en el radia-
dor. Si el nivel es bajo, añada líquido
refrigerante hasta que llegue a la parte supe-
rior del radiador; seguidamente coloque el ta-
pón del radiador.
16. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 17. Monte los paneles y el portaequipajes delan-tero.SBU23647Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante: Capacidad del radiador (incluidos todos los
pasos):1.32 L (1.40 US qt, 1.16 Imp.qt)
Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LC61S0.book Page 32 Friday, February 21, 2014 10:46 AM

8-33
8
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-19).

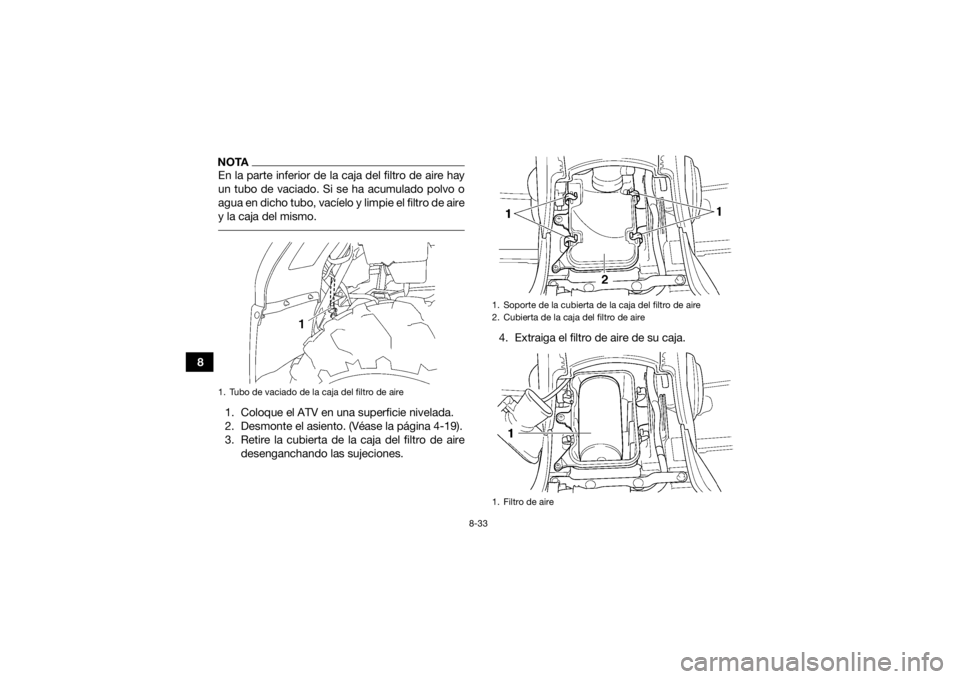

3. Retire la cubierta de la caja del filtro de airedesenganchando las sujeciones. 4. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
U2LC61S0.book Page 33 Friday, February 21, 2014 10:46 AM

8-34
8
5. Retire la placa de fijación del filtro de aire y
extraiga el material esponjoso de la rejilla del
filtro del aire.
6. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01942]
7. Escurra el exceso de disolvente del materialesponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]
8. Compruebe el material esponjoso y cámbielo si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-ponjoso.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Instale el material esponjoso sobre la rejilla del filtro del aire y coloque la placa de fijación.

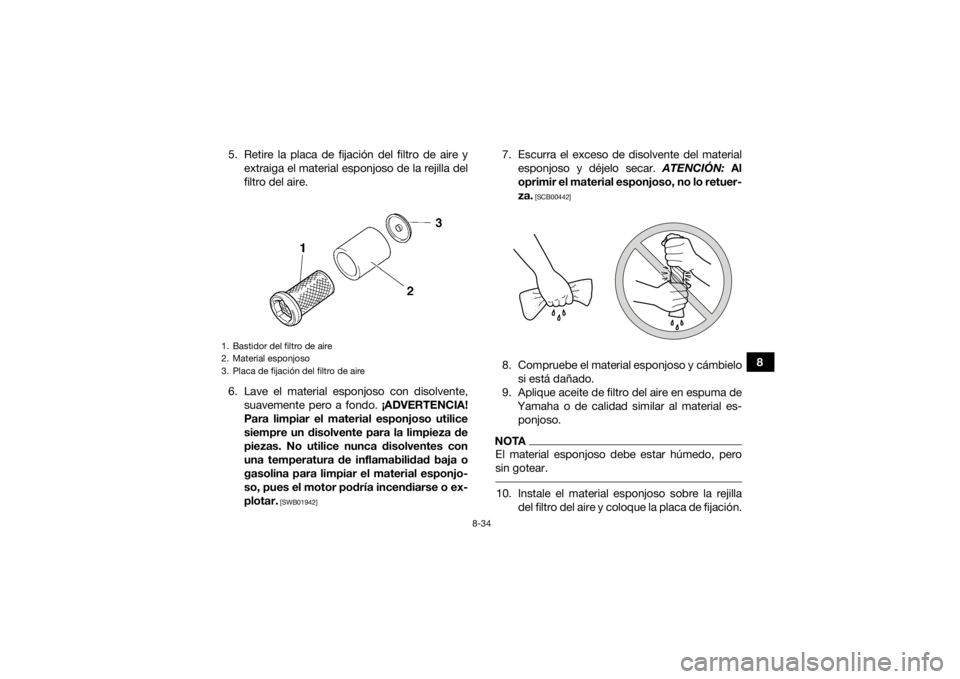

1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aireU2LC61S0.book Page 34 Friday, February 21, 2014 10:46 AM

8-35
811. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00462]
12. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU27083Limpieza del parachispasAsegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos del tubo de escape.

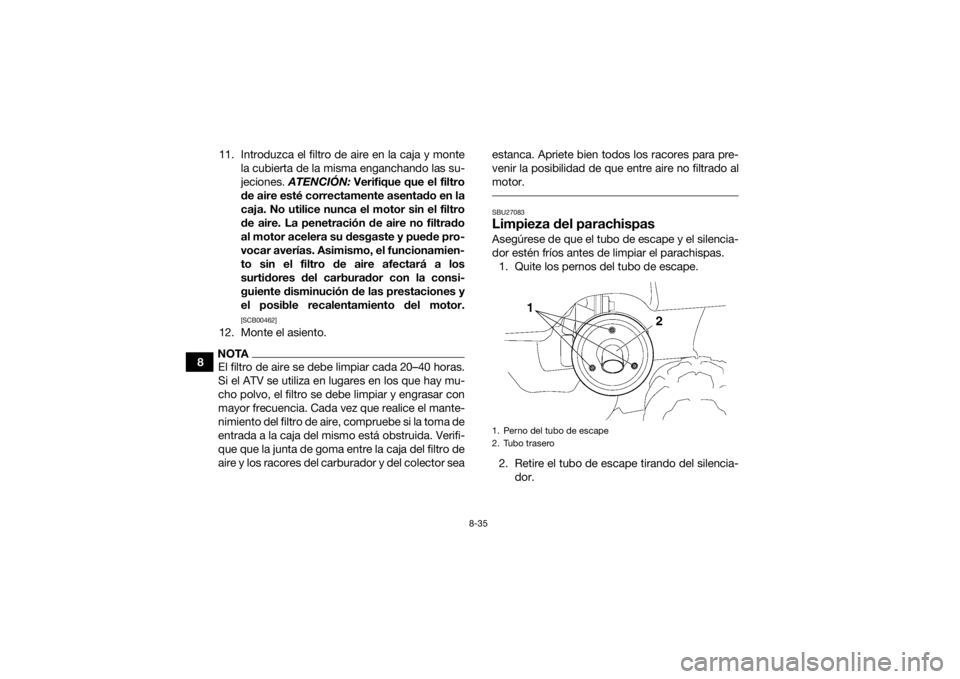

2. Retire el tubo de escape tirando del silencia- dor.1. Perno del tubo de escape
2. Tubo trasero
