SBU30345Ajuste del juego libre de la maneta y
del pedal del freno trasero y de la altura
del pedal de frenoSe debe comprobar y ajustar, si fuera necesario,
el juego libre de la maneta del freno trasero y del
pedal de freno, así como la altura del pedal de fre-
no, según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
Ajuste del juego libre de la maneta del freno
El juego libre de la maneta del freno debe medir
10.0 mm (0.39 in). Si es incorrecto, ajústelo del
modo siguiente. 1. Afloje la contratuerca de la maneta del freno.1. Sin juego libre de la palanca del freno

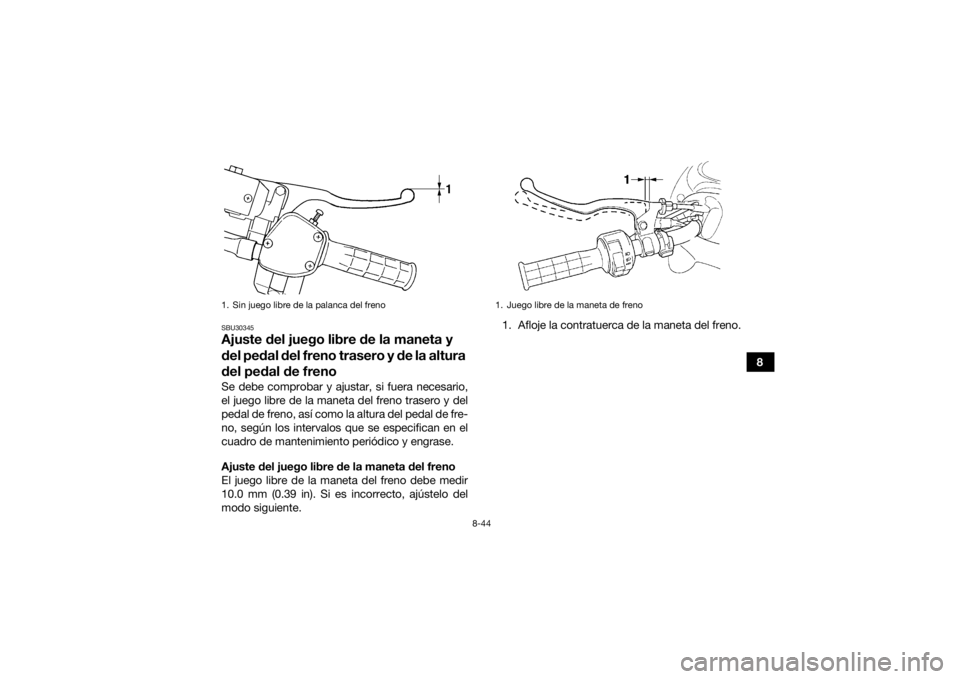

1. Juego libre de la maneta de freno
U2LC61S0.book Page 44 Friday, February 21, 2014 10:46 AM

8-45
82. Para incrementar el juego libre de la maneta
del freno, gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta del freno gire el perno de ajuste en la
dirección (b). ATENCIÓN: La distancia A no
debe medir más de 12.7 mm (0.50 in). Si la
distancia A sobrepasa 12.7 mm (0.50 in),
no se puede obtener el juego libre especi-
ficado de la maneta del freno; en tal caso,
proceda del modo siguiente.
[SCB01143]
NOTASi con el procedimiento descrito consigue obte-
ner el juego libre especificado de la maneta del
freno, omita los pasos 3-8. 3. Gire completamente el perno de ajuste en la
dirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás.
5. Afloje la contratuerca del regulador del cable del freno.

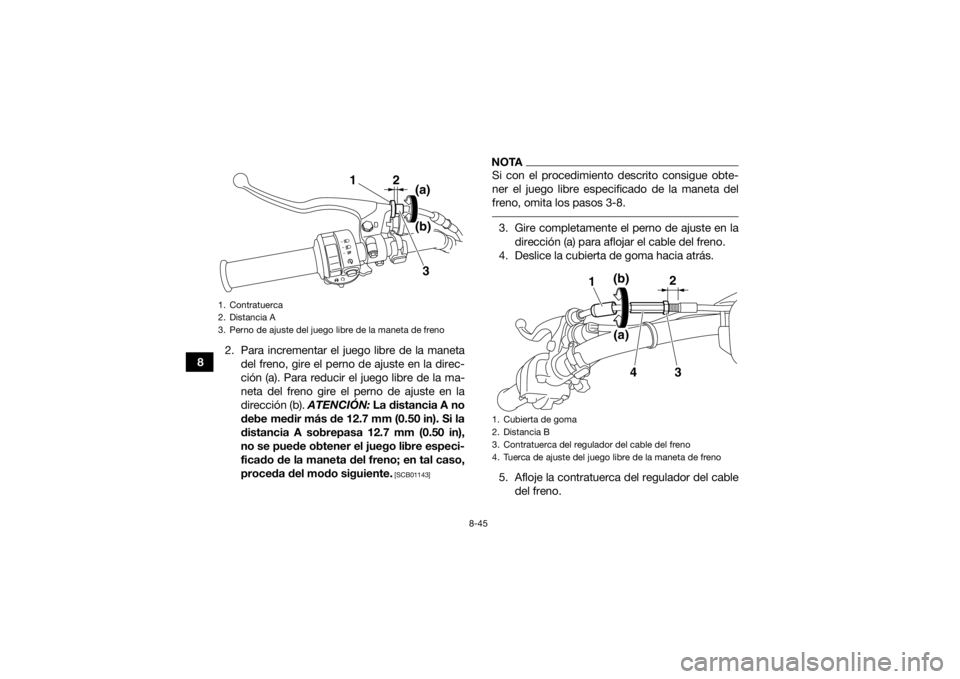

1. Contratuerca
2. Distancia A
3. Perno de ajuste del juego libre de la maneta de freno
12
3
(a)
(b)
1. Cubierta de goma
2. Distancia B
3. Contratuerca del regulador del cable del freno
4. Tuerca de ajuste del juego libre de la maneta de freno
1
2
3
4
(b)(a)
U2LC61S0.book Page 45 Friday, February 21, 2014 10:46 AM

8-46
8
6. Para incrementar el juego libre de la maneta
del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b). ATENCIÓN: Verifique que la
distancia B mida 22 mm (0.87 in) como
máximo. Si la distancia B llega a 22 mm
(0.87 in), vuelva a ajustar el juego de la ma-
neta del freno en la maneta. Si la distancia
A sobrepasa 12.7 mm (0.50 in), haga revi-
sar el vehículo en un concesionario
Yamaha.
[SCB01153]
7. Apriete la contratuerca del regulador del ca- ble del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.
Ajuste de la altura del pedal de freno
La parte superior del pedal de freno debe situarse
75.0–85.0 mm (2.95–3.35 in) por encima del so-
porte del reposapiés. Si la altura del pedal de fre-
no es incorrecta, ajústela como se indica a
continuación. 1. Desmonte el reposapiés quitando los pernos
y las tuercas.
1. Distancia entre el pedal de freno y el soporte del reposapiés1
U2LC61S0.book Page 46 Friday, February 21, 2014 10:46 AM

8-47
82. Afloje la contratuerca. 3. Apriete o afloje el perno de ajuste hasta que
la altura del pedal de freno se sitúe dentro de
los límites especificados.
4. Apriete la contratuerca.
5. Monte el reposapiés colocando los pernos y las tuercas y, a continuación, apriételos con
el par especificado.
1. Reposapiés
2. Perno y tuerca
3. Perno22
31

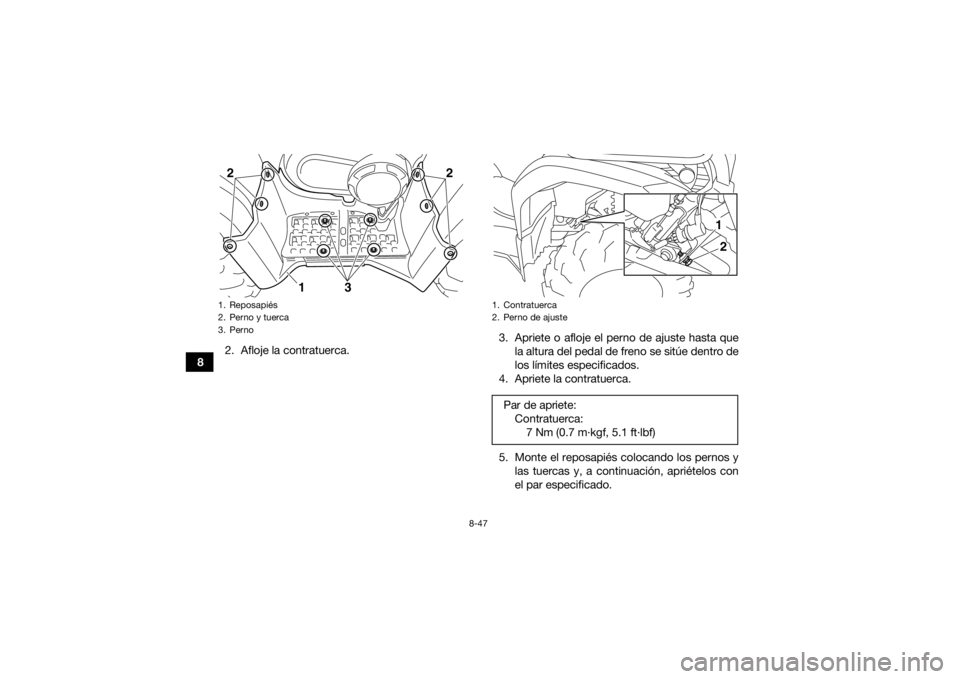

1. Contratuerca
2. Perno de ajustePar de apriete:Contratuerca:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
21
U2LC61S0.book Page 47 Friday, February 21, 2014 10:46 AM

8-48
8
NOTAApriete los pernos del reposapiés en el orden indi-
cado.
Ajuste del juego libre del pedal de freno
El juego libre del pedal de freno debe medir 20.0
mm (0.79 in). Si es incorrecto, ajústelo del modo
siguiente.

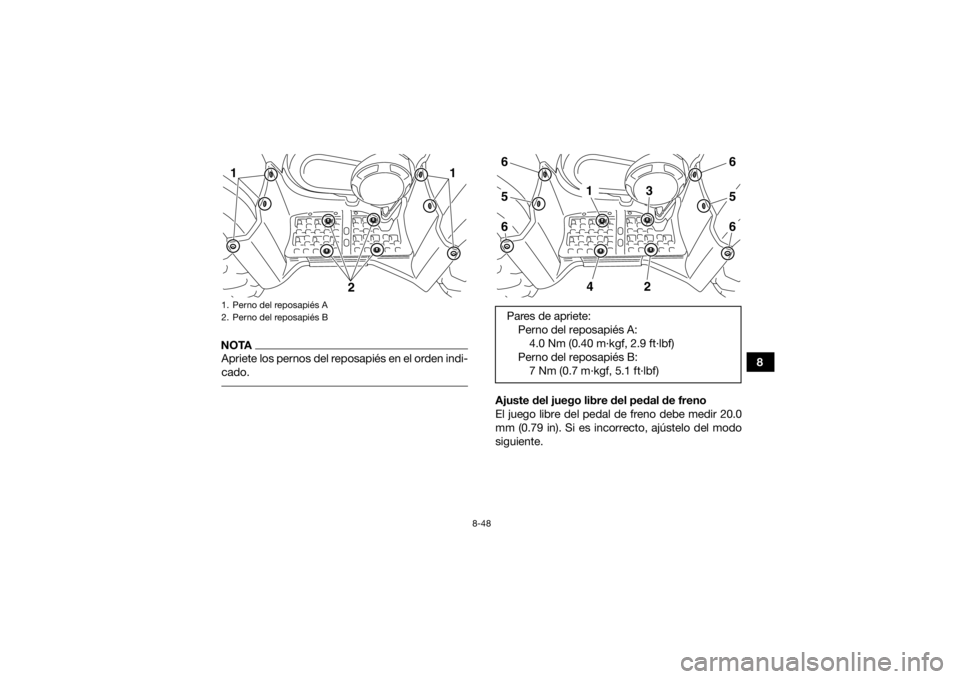

1. Perno del reposapiés A
2. Perno del reposapiés B112
Pares de apriete:Perno del reposapiés A:4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés B: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)656
656
2
4
3
1
U2LC61S0.book Page 48 Friday, February 21, 2014 10:46 AM

8-49
8
NOTAEl juego libre de la maneta del freno y la altura del
pedal de freno se deben ajustar antes de ajustar el
juego libre del pedal de freno. 1. Afloje la contratuerca.2. Para incrementar el juego libre del pedal de
freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
3. Apriete la contratuerca.
SBU24231Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o

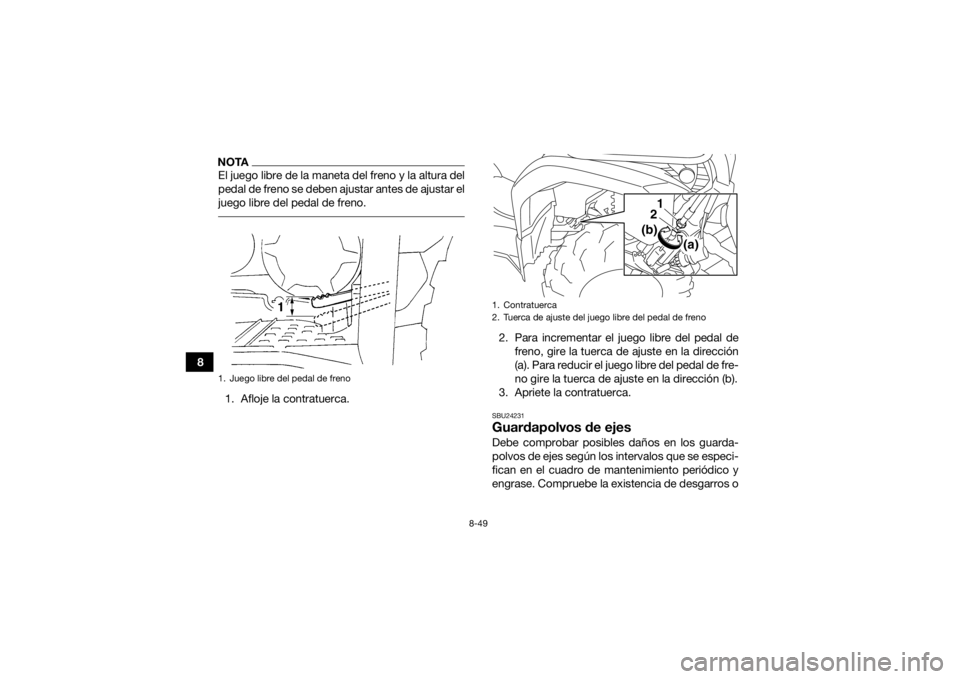

1. Juego libre del pedal de freno
1. Contratuerca
2. Tuerca de ajuste del juego libre del pedal de freno
21
(a)
(b)
U2LC61S0.book Page 49 Friday, February 21, 2014 10:46 AM

8-50
8
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
SBU29882Interruptores de la luz de frenoLa luz de freno, que se activa con el pedal y las
manetas de freno, debe iluminarse justo antes de
que tenga efecto la frenada.
El interruptor de la luz de freno trasera correspon-
diente al pedal se puede ajustar del modo siguien-
te, pero los otros interruptores de la luz de freno
los debe ajustar un concesionario Yamaha.
Gire la tuerca de ajuste del interruptor de la luz de
freno trasera mientras sostiene el interruptor en su
sitio. Para que la luz de freno se encienda antes,

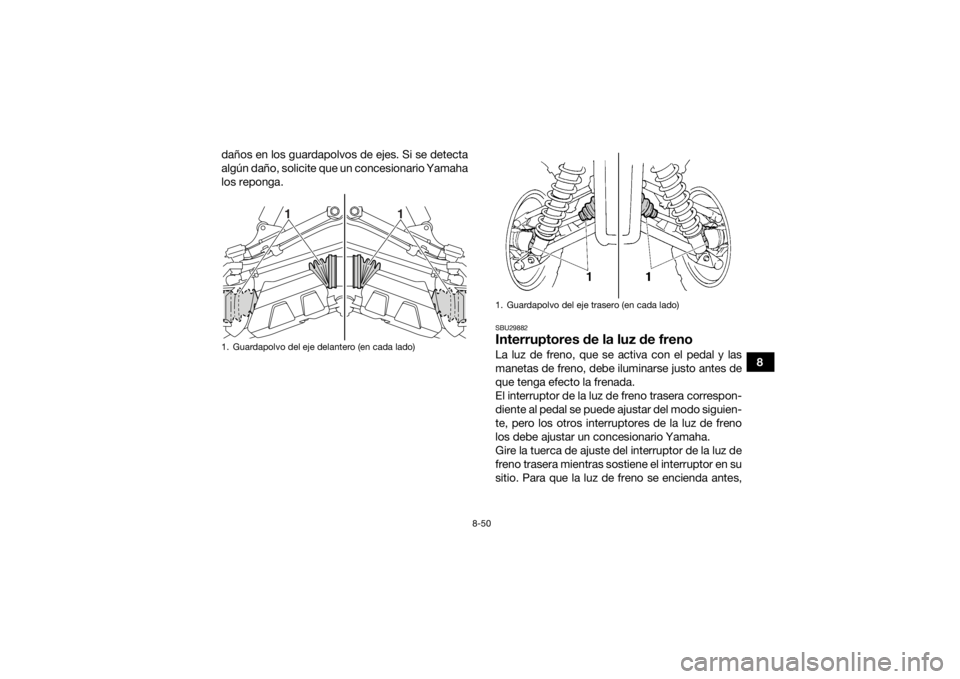

1. Guardapolvo del eje delantero (en cada lado)
1
1
1. Guardapolvo del eje trasero (en cada lado)
U2LC61S0.book Page 50 Friday, February 21, 2014 10:46 AM

8-51
8gire la tuerca de ajuste en la dirección (a). Para
que la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582
Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.

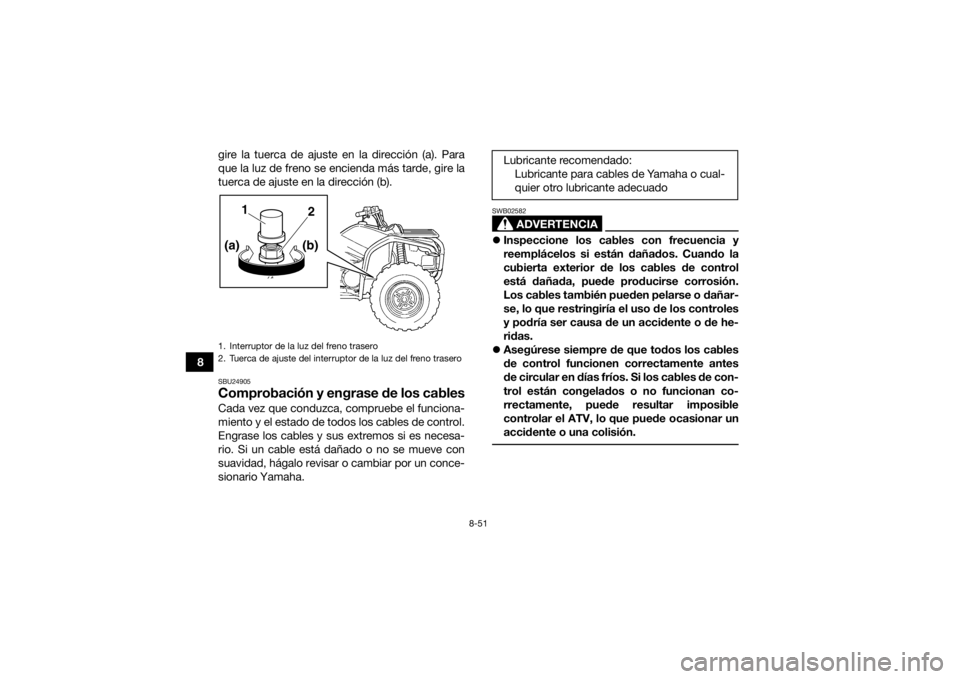

1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1
2(b)
(a)
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
