2015 YAMAHA GRIZZLY 350 Notices Demploi (in French)

8-46
8
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre tous les circuits électriques.
ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible. 2. Retirer le fusible grillé et le remplacer par unfusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
1. Vis
2. Cache de fil de batterie
3. Fusible principal
4. Fusible principal de rechange
43
2
1
Fusibles spécifiés :Fusible principal:30.0 A
Fusible de phare: 15.0 A
Fusible d’allumage: 15.0 A
Fusible du moteur du dispositif quatre
roues motrices: 3.0 A
Fusible du système de signalisation: 10.0 A
Fusible de la prise pour accessoires à cou-
rant continu: 10.0 A
U1NS63F0.book Page 46 Friday, March 7, 2014 3:30 PM

8-47
84. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU30661Remplacement d’une ampoule de
phareSi une ampoule de phare grille, la remplacer
comme suit.1. Tirer sur le cache à l’arrière du phare afin de le déposer.
2. Déposer le cache du porte-ampoule de phare en tirant sur celui-ci. 3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.1. Cache au dos du phare
1. Cache du porte-ampoule de phare
U1NS63F0.book Page 47 Friday, March 7, 2014 3:30 PM

8-48
8
4. Déposer l’ampoule grillée en tirant sur celle-
ci.
5. Remettre une ampoule de phare neuve en place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00652]
6. Reposer le porte-ampoule en l’enfonçant et en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca- che à l’arrière du phare. ATTENTION : S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu’il soit bien assis.
[FCB00672]
8. Ajuster le faisceau de phare si nécessaire.
1. Porte-ampoule du phare
1
1. Ne pas toucher le verre de l’ampoule.
U1NS63F0.book Page 48 Friday, March 7, 2014 3:30 PM

8-49
8
FBU25552Réglage du faisceau des pharesATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25581Remplacement de l’ampoule du feu ar-
rière/stopConfier le remplacement d’une ampoule de feu ar-
rière/stop grillée à un concessionnaire Yamaha.FBU25652Dépose d’une roue1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.
3. Surélever le VTT et placer un support adéquatsous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
1. Vis de réglage de faisceau de phare
1. Écrou de roue
U1NS63F0.book Page 49 Friday, March 7, 2014 3:30 PM

8-50
8
FBU25702Repose d’une roue1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.N.B.La flèche sur le pneu doit pointer dans la di-
rection de rotation de la roue.
 Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en pla-
çant leur face étroite du côté de la roue.
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de
serrage spécifique.
1. Flèche
1. Écrou coniqueCouples de serrage :Écrou de roue avant :55 Nm (5.5 m·kgf, 40 ft·lbf)
Écrou de roue arrière : 55 Nm (5.5 m·kgf, 40 ft·lbf)
U1NS63F0.book Page 50 Friday, March 7, 2014 3:30 PM

8-51
8
FBU25721Diagnostic de pannesBien que les VTT Yamaha soient soumis à une ins-
pection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02281Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves oudes dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.

U1NS63F0.book Page 51 Friday, March 7, 2014 3:30 PM

8-52
8

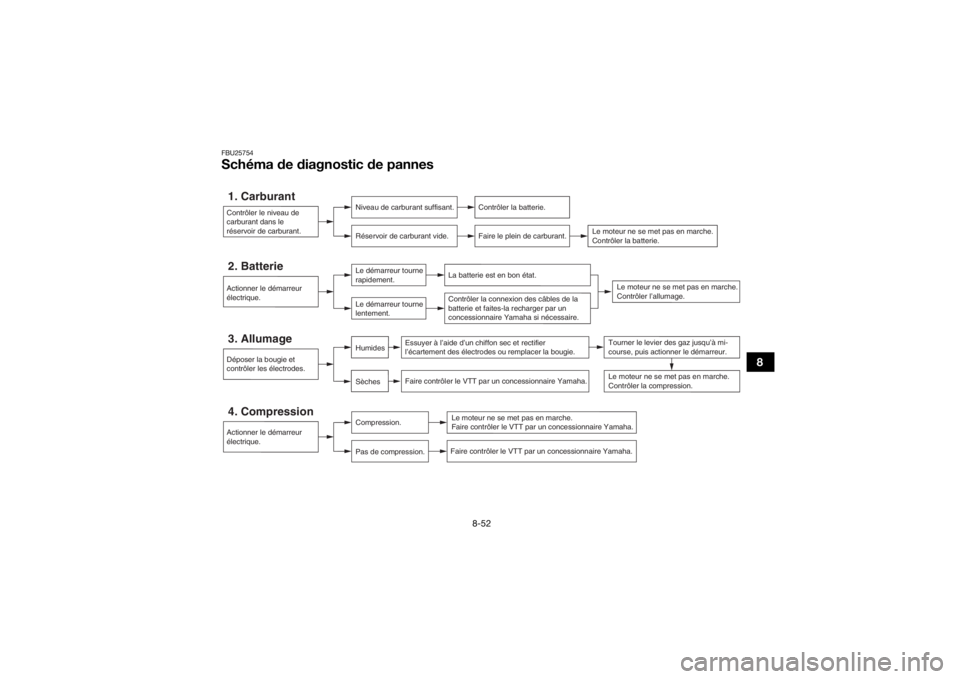

FBU25754Schéma de diagnostic de pannes1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Faire contrôler le VTT par un concessionnaire Yamaha.
4. Compression
Compression.
Pas de compression.
3. Allumage
Faire contrôler le VTT par un concessionnaire Yamaha.
SèchesHumides
Tourner le levier des gaz jusqu’à mi-
course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un concessionnaire Yamaha.
Actionner le démarreur
électrique. Déposer la bougie et
contrôler les électrodes. Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie. Le moteur ne se met pas en marche.
Contrôler la batterie.
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. Batterie
La batterie est en bon état.
Actionner le démarreur
électrique.
Contrôler la connexion des câbles de la
batterie et faites-la recharger par un
concessionnaire Yamaha si nécessaire.
Le démarreur tourne
lentement. Le démarreur tourne
rapidement.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
U1NS63F0.book Page 52 Friday, March 7, 2014 3:30 PM

9-1
9
FBU25861
NETTOYAGE ET REMISAGE
FBU25882NettoyageIl est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des rai-
sons esthétiques, mais aussi parce que cela
contribue à améliorer ses performances et pro-
longe la durée de service de nombreuses pièces.1. Avant le nettoyage du VTT : a. Protéger la sortie du tube d’échappementafin d’éviter toute pénétration d’eau. Y
fixer par exemple un sac en plastique à
l’aide d’un gros élastique.
b. S’assurer que la bougie et tous les bou- chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais- seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas mettre de dégraissant
sur les essieux.
3. Éliminer la saleté et le dégraissant au tuyau d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freins mouil-
lés peuvent réduire les performances de freinage, ce qui augmente les risques
d’accident. Tester les freins après le net-
toyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les
garnitures.
[FWB02312]

ATTENTION : Une pres-
sion d’eau excessive peut provoquer des
infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00712]
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un dé-
tergent doux). Une vieille brosse à dents ou
un goupillon conviennent parfaitement pour
nettoyer les parties difficiles d’accès.
