2015 YAMAHA FJR1300AE Instructieboekje (in Dutch)

SPECIFICATIES
8-3
8
Veerweg:
125 mm (4.9 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
LED
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Cruise control “SET” controlelampje:
LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering:
LED
Controlelampje tractieregeling:
LED
Waarschuwingslampje vering:
LED
Zekeringen:Hoofdzekering 1:
50.0 A
Hoofdzekering 2:
30.0 A
Koplampzekering:
25.0 A
Remlicht zekering:
1.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
20.0 AZekering radiatorkoelvin:
10.0 A × 2
Circuitzekering alarmverlichtingssysteem:
7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Zekering vering:
15.0 A
Zekering cruise control:
1.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Backup-zekering:
7.5 A
Zekering kuipruitmotor:
20.0 A
Zekering elektronische smoorklep:
7.5 A
U2PDD1D0.book Page 3 Wednesday, July 9, 2014 2:55 PM

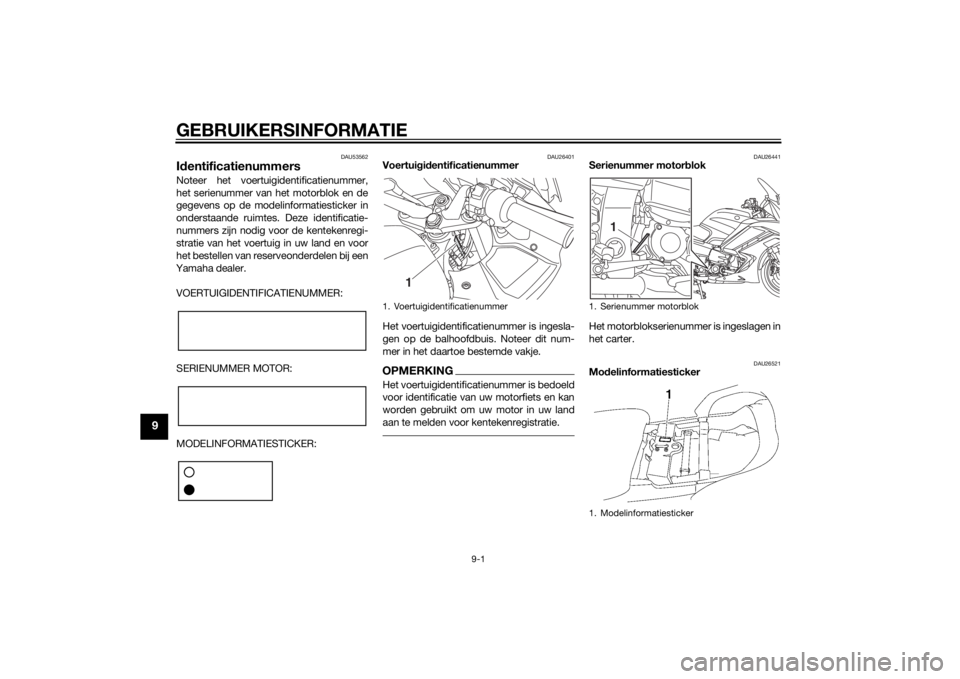

GEBRUIKERSINFORMATIE
9-1
9
DAU53562
IdentificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26441
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521
Modelinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
U2PDD1D0.book Page 1 Wednesday, July 9, 2014 2:55 PM

GEBRUIKERSINFORMATIE
9-2
9
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-31.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
U2PDD1D0.book Page 2 Wednesday, July 9, 2014 2:55 PM

10-1
10
INDEXAABS ....................................................... 3-26
ABS-waarschuwingslampje .................... 3-4
Accessoirebox ...................................... 3-35
Accu ...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-30
Achteruitkijkspiegels ............................. 3-38
Achterwielophanging, smeren .............. 6-29BBanden ................................................. 6-20
Bougies, controleren............................. 6-12
Brandstof .............................................. 3-29
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCardanolie............................................. 6-15
Claxonschakelaar ................................. 3-24
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampjes cruise control ............... 3-4
Controlelampjes en
waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering............... 3-5
Controlelampje tractieregeling................ 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars ................... 3-24DDimlichtschakelaar/
lichtsignaalschakelaar ........................ 3-23
D-mode (rijmodus) ................................ 3-22GGasgreep en gaskabel, controleren en
smeren................................................ 6-27Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-45
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-36
HHoogte bestuurderszadel, verstellen.... 3-33IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-3KKabels, controleren en smeren ............ 6-27
Klepspeling ........................................... 6-20
Koelvloeistof ......................................... 6-16
Koplampgloeilamp ............................... 6-34
Koplamphoogte, aanpassen ................ 3-36
Koppelingshendel........................ 3-25, 6-23LLuchtfilterelement, reinigen .................. 6-18MMatkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-24
Middenbok en zijstandaard,
controleren en smeren ....................... 6-29
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-13
Multifunctionele meter ............................ 3-9NNiveaus rem- en koppelingsvloeistof,
controleren ......................................... 6-25OOnderhoud, uitstootcontrolesysteem..... 6-3
Opbergcompartimenten ....................... 3-35
PPanelen, verwijderen en aanbrengen ......6-9
Parkeerlicht ...........................................6-35
Parkeren ..................................................5-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................6-37RRem- en koppelingshendels,
controleren en smeren........................6-28
Rem- en koppelingsvloeistof,
verversen ............................................6-26
Rem- en schakelpedalen controleren
en smeren ...........................................6-27
Remhendel ............................................3-26
Remlichtschakelaars .............................6-24
Rempedaal ............................................3-26
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ...........................................6-35
Richtingaanwijzerschakelaar.................3-23SSchakelaar alarmverlichting ..................3-24
Schakelen ...............................................5-2
Schakelpedaal ......................................3-25
Selectieschakelaar ................................3-24
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-5
Specificaties............................................8-1
Stalling ....................................................7-4
Stand van het stuur, verstellen .............3-36
Startblokkeersysteem .............................3-1
Starten van de motor ..............................5-1
Startschakelaar/noodstopschakelaar ...3-24
Startspersysteem ..................................3-43
U2PDD1D0.book Page 1 Wednesday, July 9, 2014 2:55 PM

INDEX
10-2
10
Stationair toerental, controleren ........... 6-19
Storingzoekschema’s ........................... 6-38
Stuurschakelaars .................................. 3-23
Stuursysteem, controleren ................... 6-31TTankbeluchtingsslang/overloopslang ... 3-30
Tankdop ............................................... 3-29
Tractieregeling ...................................... 3-27UUitlaatkatalysatoren .............................. 3-31VVeiligheidsinformatie .............................. 1-1
Ventilatieopeningen van
stroomlijnpanelen, openen en
sluiten ................................................. 3-37
Vering, voor- en achter- afstellen ......... 3-38
Verzorging .............................................. 7-1
Voertuigidentificatienummer................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-24
Voorste richtingaanwijzer ..................... 6-35
Voorvork, controleren ........................... 6-30
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel,
controleren ......................................... 6-23
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje elektronisch
verstelbaar veringsysteem ................... 3-5
Waarschuwingslampje motorstoring ...... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen ................................................... 6-22
Wiellagers controleren .......................... 6-31
ZZadels .................................................. 3-31
Zekeringen, vervangen......................... 6-33
Zijstandaard ......................................... 3-43
U2PDD1D0.book Page 2 Wednesday, July 9, 2014 2:55 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

PRINTED IN THE NETHERLANDS2014.07
DIC183
Oorspronkelijke gebruiksaanwijzing
