2015 TOYOTA VERSO stop start

420
4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
■ Spotřeba motorového oleje
B ěhem jízdy se spotřebuje určité množství motorového oleje. V následují-
cích situacích se m ůže spotřeba oleje zvýšit a může být nutné doplnit moto-
rový olej mezi intervaly údržby.
● Když je motor nový, například přímo po koupi vozidla nebo po výměně
motoru
● Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při
tažení, nebo p ři jízdě s častým zrychlováním a zpomalováním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jez-
díte často v hustém provozu
■ Po výměně motorového oleje (pouze naftový motor)
Údržba motorového oleje by m ěla být vynulována. Proveďte následující úkony:
Oto čte spínač motoru do polohy "ON" (vozidla bez systému bezklí-
č ového nastupování a startování) nebo zapněte spínač "ENGINE
START STOP" do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se sys-
témem bezklí čového nastupování a startování) a pak přepněte zob-
razení na denní po čítadlo kilometrů A. (S. 224)
Oto čte spínač motoru do polohy "LOCK" (vozidla bez systému bez-
klí čového nastupování a startování) nebo vypněte spínač "ENGINE
START STOP" (vozidla se systémem bezklí čového nastupování
a startování).
Stále držte tla čítko stisknuté, až displej přístroje zobrazí "00000",
a pak bude vynulování systému dokon čeno.
KROK1
KROK2
Při stisknutí tlačítka přepínání zobrazení
( S. 224) otočte spínač motoru do polohy
"ON" (vozidla bez systému bezklí čového
nastupování a startování) nebo zapn ěte
spína č "ENGINE START STOP" do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se sys-
témem bezklí čového nastupování a starto-
vání), a na displeji se objeví hlášení, viz
obrázek.
KROK3
KROK4

433 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Inicializace výstražného systému tlaku pneumatik (je-li ve výbavě)
■Výstražný systém tlaku pneumatik musí být inicializován za
následujících okolností:
●Když střídáte přední a zadní pneumatiky, které mají odlišné tlaky
huštění
●Když se změní tlak huštění pneumatik, např., když měníte ces-
tovní rychlost
●Když měníte rozměr pneumatik
Když je výstražný systém tlaku pneumatik inicializován, aktuální
tlak nahuštění pneumatik je nastaven jako vztažný tlak.
■Jak inicializovat výstražný systém tlaku pneumatik (je-li ve vý-
bavě)
Zaparkujte vozidlo na bezpečném místě a otočte spínač mo-
toru do polohy "LOCK" (vozidla bez systému bezklíčového
nastupování a startování) nebo vypněte spínač "ENGINE
START STOP" (vozidla se systémem bezklíčového nastupo-
vání a startování).
Inicializace nemůže být provedena, když se vozidlo pohybuje.
Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. (S. 595)
Ujistěte se, že je nastaven tlak pneumatik na předepsanou úroveň
tlaku huštění studených pneumatik. Výstražný systém tlaku pneu-
matik bude fungovat na základě této úrovně tlaku.
Otočte spínač motoru do polohy "ON" (vozidla bez systému
bezklíčového nastupování a startování) nebo zapněte spínač
"ENGINE START STOP" do režimu ZAPALOVÁNÍ ZAPNUTO
(vozidla se systémem bezklíčového nastupování a startování).
KROK1
KROK2
KROK3

434 4-3. Údržba svépomocí
VERSO_WE_OM64574CZSt i sk něte a držte spínač vynulo-
vání výstražného systému tlaku
pneumatik, až výstražná kontrol-
ka tlaku pneumatik pomalu 3krát
blikne.
Vozidla bez systému bezklíčového nastupování a startování:
Několik minut vyčkejte se spínačem motoru v poloze "ON"
a pak spínač motoru otočte do polohy "ACC" nebo "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Několik minut vyčkejte se spínačem "ENGINE START STOP"
v režimu ZAPALOVÁNÍ ZAPNUTO a pak spínač "ENGINE
START STOP" vypněte.
KROK4
KROK5

450
4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Filtr klimatizace
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajištěna
účinnost klimatizace.
■Postup při vyjmutí
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač "ENGINE START STOP".
Otevřete odkládací schránku.
Vysuňte tlumič.
Stiskněte odkládací schránku
na obou stranách, abyste od-
pojili závěsy.
KROK1
KROK2
KROK3

457
4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Kontrola a výměna pojistek
Pokud některá z elektrických součástí nefunguje, může mít přepále-
nou pojistku. Pokud se tak stane, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač "ENGINE START STOP".
Pojistky jsou umístěny na následujících místech. Když
chcete kontrolovat pojistky, postupujte podle níže uvede-
ných pokynů.
■Motorový prostor
Zatlačte úchyt dovnitř a víčko
zdvihněte.
■Pod přístrojovým panelem na straně řidiče
(vozidla s levostranným řízením)
Ty p A
Vyjměte víčko.
KROK1
KROK2

463 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
7ALT*2120 ASystém dobíjení, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3, SEAT
HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR, RL
DOOR, OBD, ACC-B, RR FOG, FR
FOG, DEF, TAIL, SUNROOF, DRL
8EPS
*280 A Elektrický posilovač řízení
GLOW
*180 A Systém žhavení motoru
9EPS
*180 A Elektrický posilovač řízení
10 P-SYSTEM
*23 0 A S y s t é m VA LV E M AT I C
11 F U E L H T R
*150 A Ohřívač paliva
12P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
14 BBC
*140 A Systém Stop & Start
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
PojistkaProudObvod

465 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
32EFI MAIN*220 ASystém vícebodového vstřikování
paliva/ systém sekvenčního vícebo-
dového vstřikování paliva, EFI NO.1,
EFI NO.2
FUEL PUMP
*130 A Palivové čerpadlo
33 HORN 15 A Houkačka
34 IG2 15 A IGN, METER
35 HTR SUB NO.150 A
*1
Systém klimatizace
30 A*2
36 HTR*150 A Systém klimatizace
37 HTR SUB NO.2 30 A Systém klimatizace
38 HTR SUB NO.3 30 A Systém klimatizace
39PWR OUTLET15 ANapájecí zásuvka
40 ABS NO.2 30 AProtiblokovací brzdový systém,
VSC+
41 STV HTR
*125 A Přídavné topení
42 EFI NO.4
*120 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
43 IG2 NO.2
*27,5 A Systém startování
44 EFI NO.215 A
*1
Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva, systém
Stop & Start
10 A
*2Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
PojistkaProudObvod

467 4-3. Údržba svépomocí
4
Údržba a péče

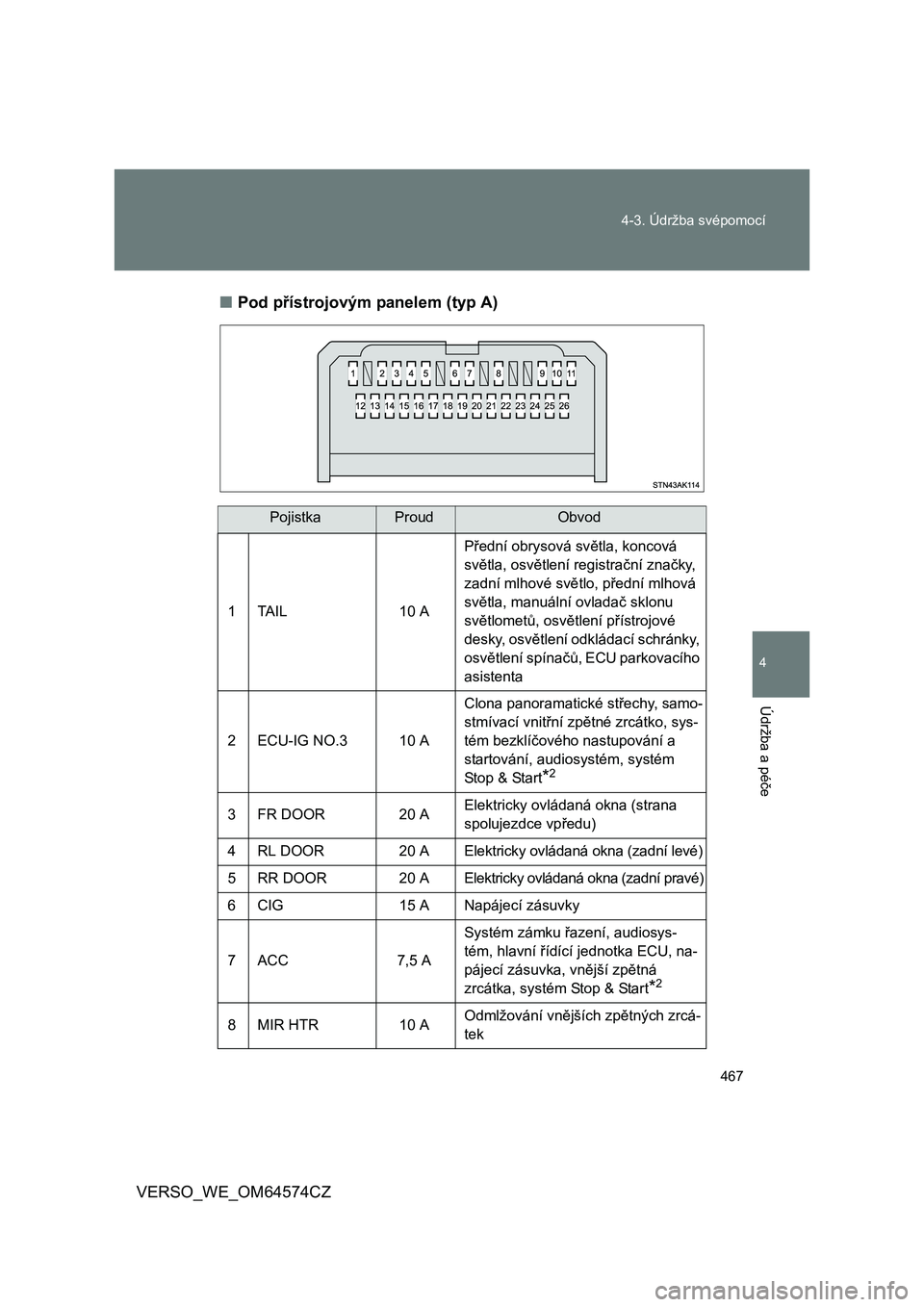

VERSO_WE_OM64574CZ■Pod přístrojovým panelem (typ A)
PojistkaProudObvod
1TAIL 10 APřední obrysová světla, koncová
světla, osvětlení registrační značky,
zadní mlhové světlo, přední mlhová
světla, manuální ovladač sklonu
světlometů, osvětlení přístrojové
desky, osvětlení odkládací schránky,
osvětlení spínačů, ECU parkovacího
asistenta
2 ECU-IG NO.3 10 AClona panoramatické střechy, samo-
stmívací vnitřní zpětné zrcátko, sys-
tém bezklíčového nastupování a
startování, audiosystém, systém
Stop & Start
*2
3FR DOOR 20 AElektricky ovládaná okna (strana
spolujezdce vpředu)
4 RL DOOR 20 A Elektricky ovládaná okna (zadní levé)
5 RR DOOR 20 A Elektricky ovládaná okna (zadní pravé)
6 CIG 15 A Napájecí zásuvky
7ACC 7,5 ASystém zámku řazení, audiosys-
tém, hlavní řídící jednotka ECU, na-
pájecí zásuvka, vnější zpětná
zrcátka, systém Stop & Start
*2
8MIR HTR 10 AOdmlžování vnějších zpětných zrcá-
tek
