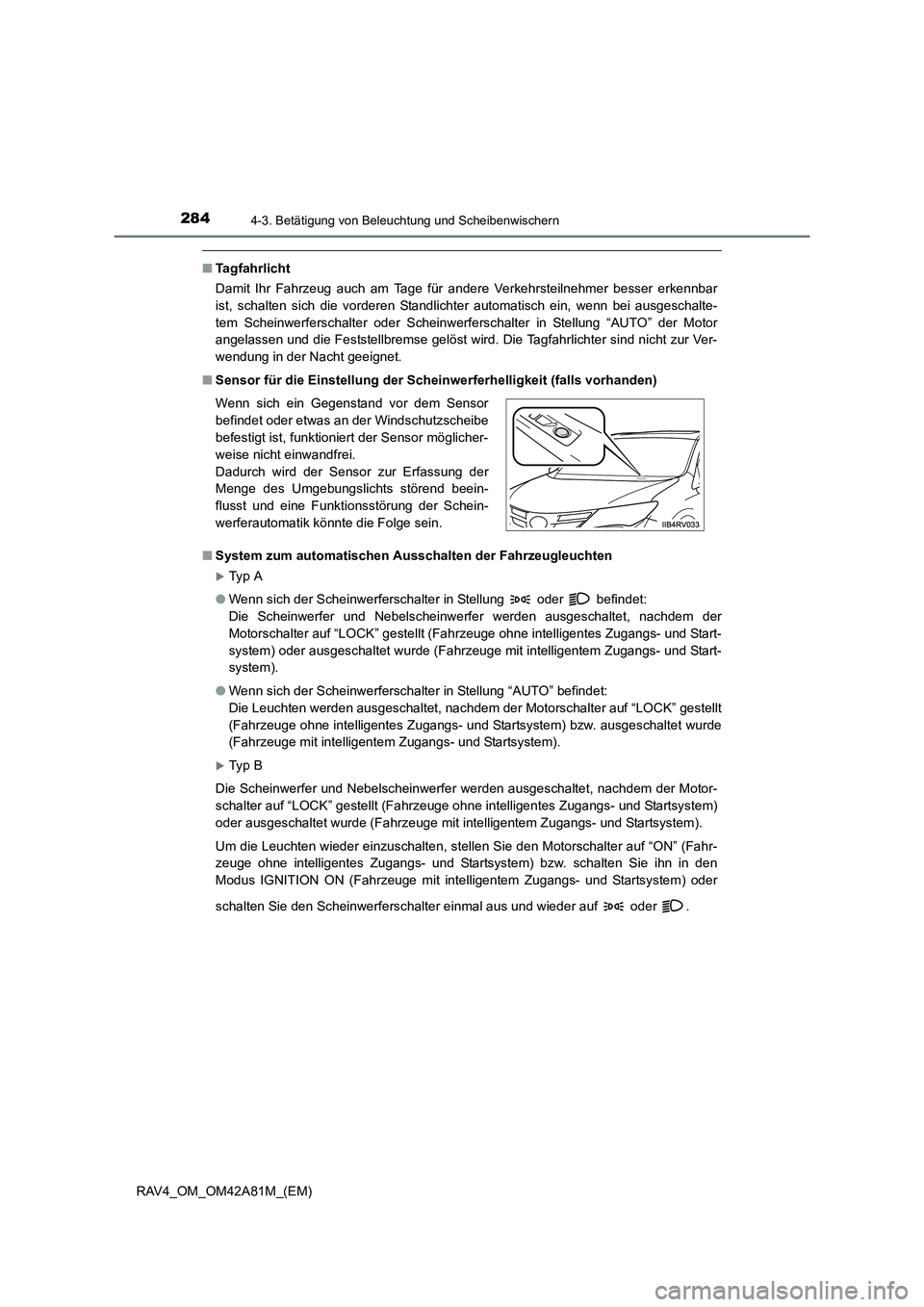

2844-3. Betätigung von Beleuchtung und Scheibenwischern
RAV4_OM_OM42A81M_(EM)
■Ta g f a h r l i c h t
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die vorderen Standlichter automatisch ein, wenn bei ausgeschalte-
tem Scheinwerferschalter oder Scheinwerfers chalter in Stellung “AUTO” der Motor
angelassen und die Feststellbremse gelöst wird. Die Tagfahrlichter sind nicht zur Ver-
wendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
■ System zum automatischen Aussc halten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter auf “LOCK” gestellt (Fahr zeuge ohne intelligentes Zugangs- und Start-
system) oder ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung “AUTO” befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter auf “LOCK” gestellt
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der Motor-
schalter auf “LOCK” gestellt (Fahrzeuge ohn e intelligentes Zugangs- und Startsystem)
oder ausgeschaltet wurde (Fahrzeuge mit in telligentem Zugangs- und Startsystem).
Um die Leuchten wieder einzuschalten, stellen Sie den Motorschalter auf “ON” (Fahr-
zeuge ohne intelligentes Zugangs- und Startsystem) bzw. schalten Sie ihn in den
Modus IGNITION ON (Fahrzeuge mit inte lligentem Zugangs- und Startsystem) oder
schalten Sie den Scheinwerferschalter einmal aus und wieder auf oder . Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Dadurch wird der Sensor zur Erfassung der
Menge des Umgebungslichts störend beein-
flusst und eine Funktionsstörung der Schein-
werferautomatik könnte die Folge sein.

2894-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A81M_(EM)

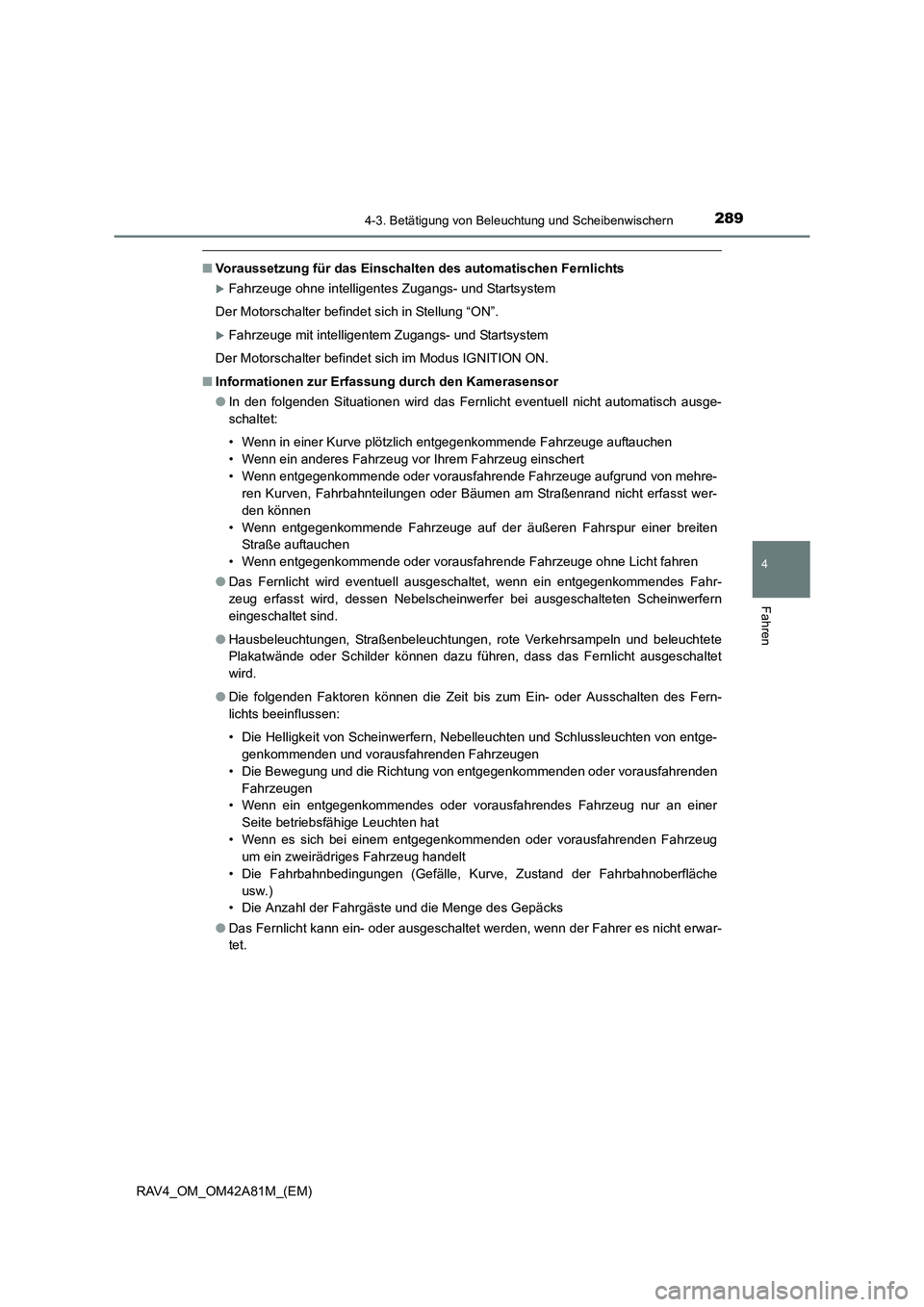

■Voraussetzung für das Einschalte n des automatischen Fernlichts
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausge-
schaltet:
• Wenn in einer Kurve plötzlich entgegenkommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn entgegenkommende oder vorausfahrende Fahrzeuge aufgrund von mehre-
ren Kurven, Fahrbahnteilungen oder Bäumen am Straßenrand nicht erfasst wer-
den können
• Wenn entgegenkommende Fahrzeuge auf de r äußeren Fahrspur einer breiten
Straße auftauchen
• Wenn entgegenkommende oder vorausfahrende Fahrzeuge ohne Licht fahren
● Das Fernlicht wird eventuell ausgeschaltet, wenn ein entgegenkommendes Fahr-
zeug erfasst wird, dessen Nebelscheinwerfer bei ausgeschalteten Scheinwerfern
eingeschaltet sind.
● Hausbeleuchtungen, Straßenbeleuchtungen, rote Verkehrsampeln und beleuchtete
Plakatwände oder Schilder können dazu führen, dass das Fernlicht ausgeschaltet
wird.
● Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von entge-
genkommenden und vorausfahrenden Fahrzeugen
• Die Bewegung und die Richtung von entgegenkommenden oder vorausfahrenden
Fahrzeugen
• Wenn ein entgegenkommendes oder vorausfahrendes Fahrzeug nur an einer Seite betriebsfähige Leuchten hat
• Wenn es sich bei einem entgegenkommenden oder vorausfahrenden Fahrzeug um ein zweirädriges Fahrzeug handelt
• Die Fahrbahnbedingungen (Gefälle, Ku rve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Fahrgäste und die Menge des Gepäcks
● Das Fernlicht kann ein- oder ausgeschalte t werden, wenn der Fahrer es nicht erwar-
tet.

2984-3. Betätigung von Beleuchtung und Scheibenwischern
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Betätigung von Frontscheibenwischer und -waschanlage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Regensensor (Fahrzeuge mit Front scheibenwischern mit Regensensor)
● Wird der Scheibenwischerschalter in die Stellung “AUTO” gedreht, während sich der
Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) befindet, werden die Scheibenwischer einmal betätigt, um zu zeigen, dass der
Modus “AUTO” aktiviert ist.
● Stellt man die Ansprechempfindlichkeit der Scheibenwischer höher ein, wird der
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, funktioniert der Automatikbetrieb eventuell nicht. Betätigen Sie in diesem
Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■ Wenn keine Frontscheiben-Wa schflüssigkeit heraussprüht
Wenn sich Waschflüssigkeit im Frontscheiben-Waschflüssigkeitsbehälter befindet,
stellen Sie sicher, dass die Waschanlagendüsen nicht verstopft sind. ● Der Regensensor erfasst die Menge der
Regentropfen.

3014-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Betätigung der Heckscheibenwischer und -waschanlage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Wenn keine Waschflüs sigkeit heraussprüht
Stellen Sie sicher, dass die Waschanlagendüse nicht verstopft ist, wenn sich Wasch-
flüssigkeit im Waschflüssigkeitsbehälter befindet.
HINWEIS
■ Bei trockener Heckscheibe
Betätigen Sie den Scheibenwischer nicht, da er die Heckscheibe beschädigen
könnte.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.

3124-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)

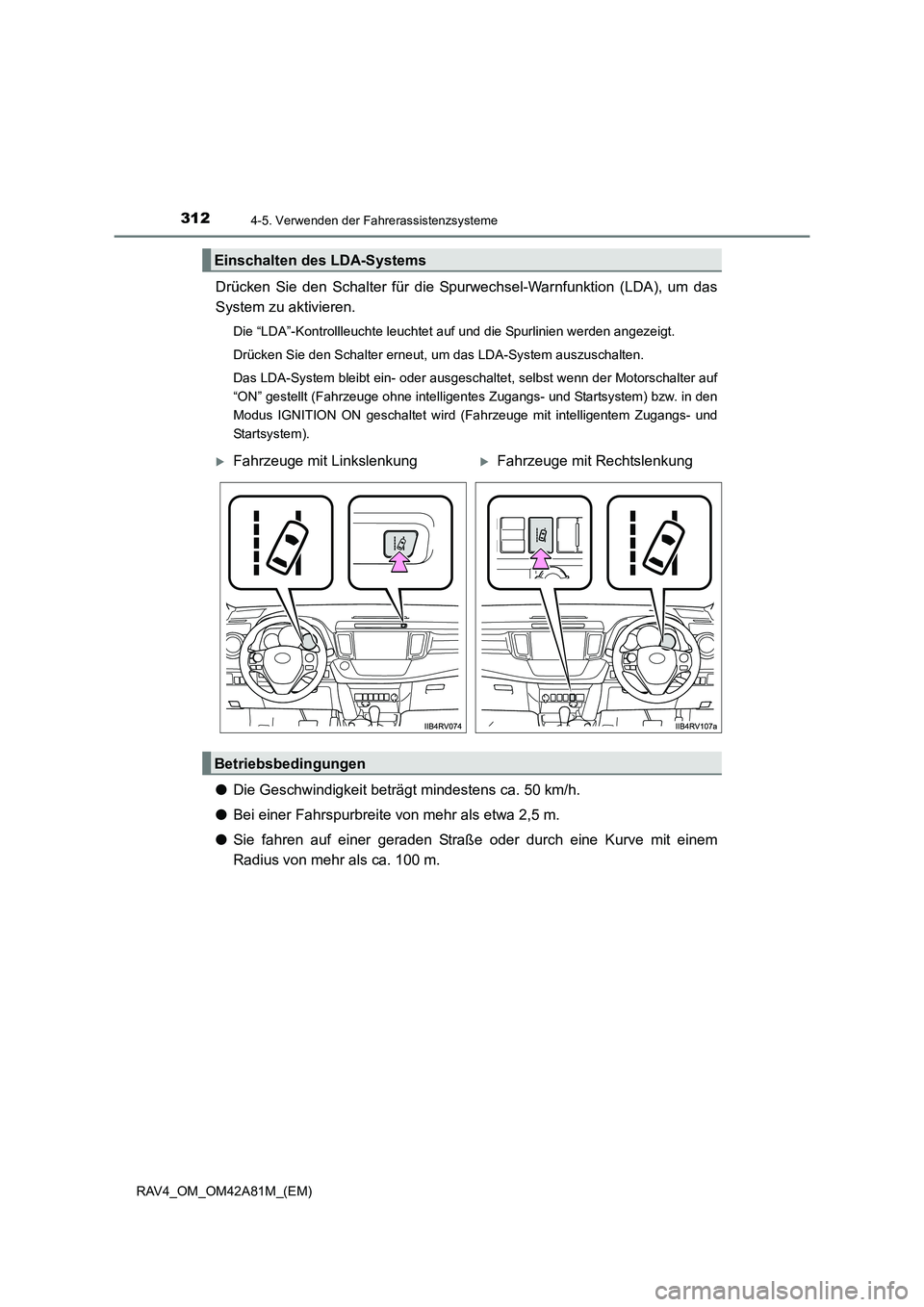

Drücken Sie den Schalter für die Spurwechsel-Warnfunktion (LDA), um das
System zu aktivieren.
Die “LDA”-Kontrollleuchte leuchtet auf und die Spurlinien werden angezeigt.
Drücken Sie den Schalter erneut, um das LDA-System auszuschalten.
Das LDA-System bleibt ein- oder ausgeschaltet, selbst wenn der Motorschalter auf
“ON” gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den
Modus IGNITION ON geschaltet wird (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).
● Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
● Bei einer Fahrspurbreite von mehr als etwa 2,5 m.
● Sie fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 100 m.
Einschalten des LDA-Systems
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
Betriebsbedingungen

3214-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)■

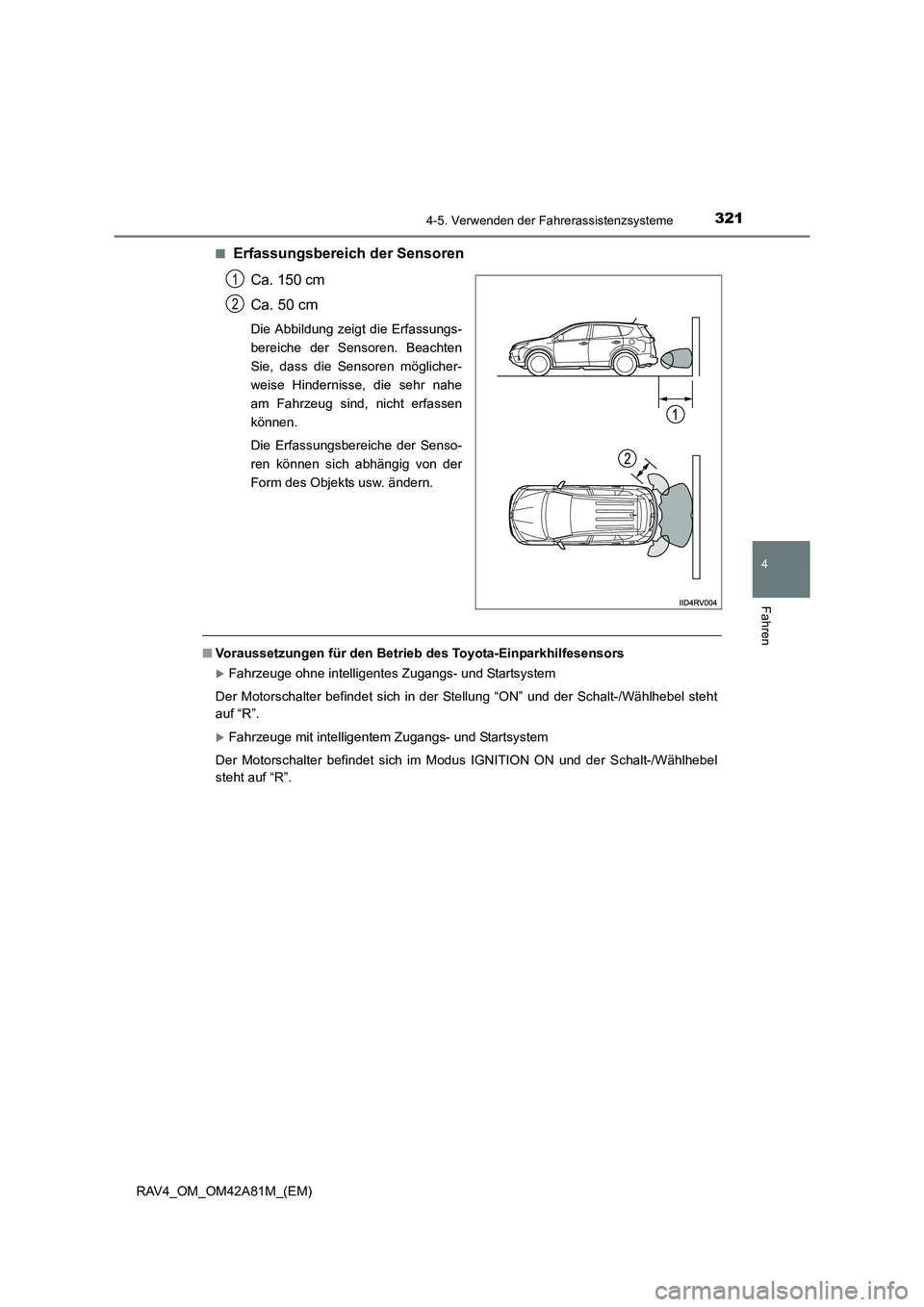

Erfassungsbereich der Sensoren
Ca. 150 cm
Ca. 50 cm
Die Abbildung zeigt die Erfassungs-
bereiche der Sensoren. Beachten
Sie, dass die Sensoren möglicher-
weise Hindernisse, die sehr nahe
am Fahrzeug sind, nicht erfassen
können.
Die Erfassungsbereiche der Senso-
ren können sich abhängig von der
Form des Objekts usw. ändern.
■Voraussetzungen für den Betrie b des Toyota-Einparkhilfesensors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in der Stellung “ON” und der Schalt-/Wählhebel steht
auf “R”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON und der Schalt-/Wählhebel
steht auf “R”.
1
2

325
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42A81M_(EM)

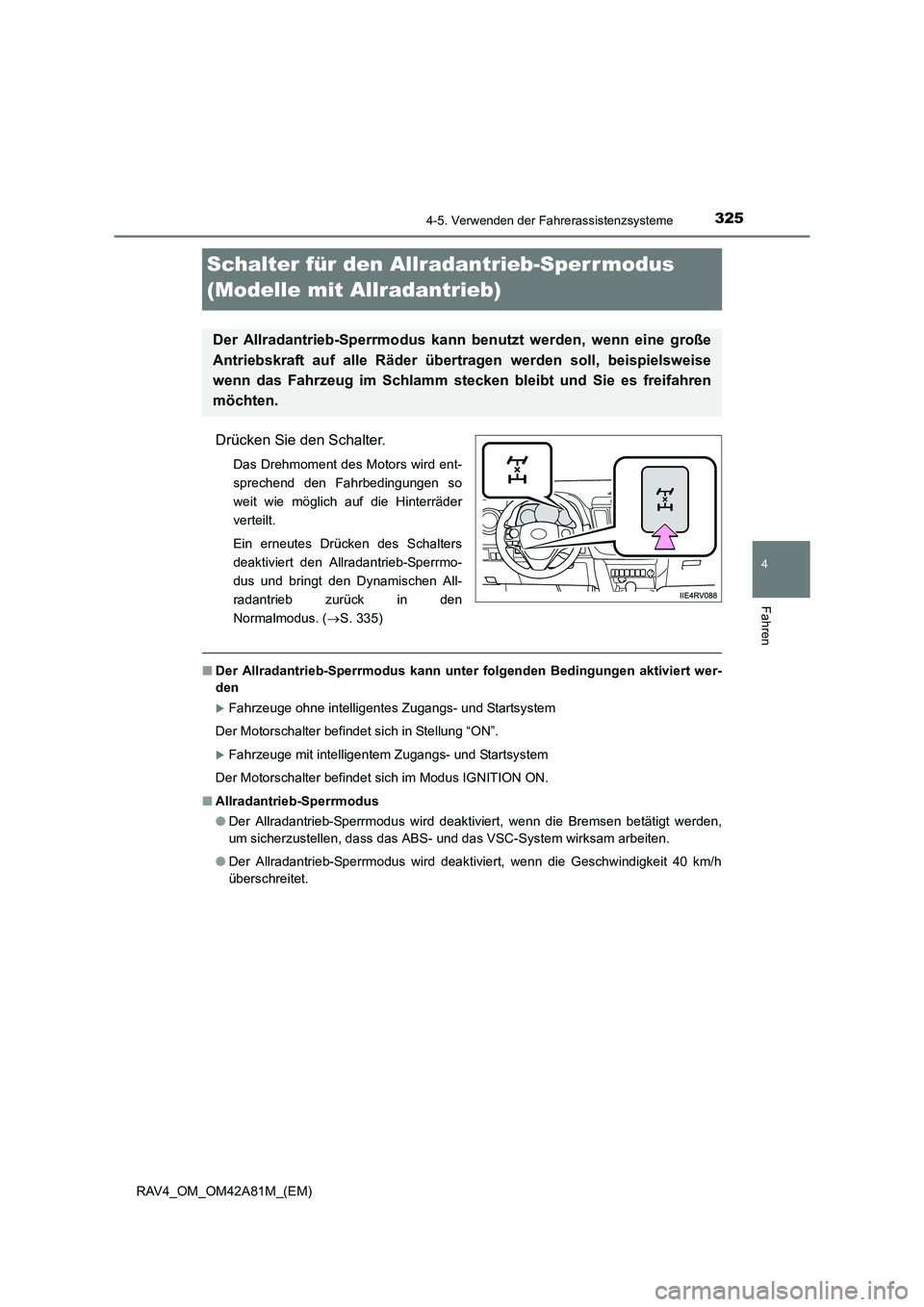

Schalter für den Allradantrieb-Sperr modus
(Modelle mit Allradantrieb)
Drücken Sie den Schalter.
Das Drehmoment des Motors wird ent-
sprechend den Fahrbedingungen so
weit wie möglich auf die Hinterräder
verteilt.
Ein erneutes Drücken des Schalters
deaktiviert den Allradantrieb-Sperrmo-
dus und bringt den Dynamischen All-
radantrieb zurück in den
Normalmodus. (→S. 335)
■ Der Allradantrieb-Sperrmodus kann unter folgenden Bedingungen aktiviert wer-
den
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Allradantrieb-Sperrmodus
●Der Allradantrieb-Sperrmodus wird deaktiviert, wenn die Bremsen betätigt werden,
um sicherzustellen, dass das ABS- und das VSC-System wirksam arbeiten.
● Der Allradantrieb-Sperrmodus wird deaktiviert, wenn die Geschwindigkeit 40 km/h
überschreitet.
Der Allradantrieb-Sperrmodus kann benutzt werden, wenn eine große
Antriebskraft auf alle Räder übertragen werden soll, beispielsweise
wenn das Fahrzeug im Schlamm stecken bleibt und Sie es freifahren
möchten.

3324-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)■
Die Klimaanlage bei durch das Stopp-
Start-System ausgeschaltetem Motor
Solange der Motor durch das Stopp-Start-System ausgeschaltet ist, ist auch die Klima-
anlage (Kühl-, Heiz- und Entfeuchtungsfunktion) ausgeschaltet und es wird nur Luft in
den Fahrgastraum geblasen oder das Gebläse wird ebenfalls ausgeschaltet. Damit die
Klimaanlage nicht ausgeschaltet wird, drücken Sie den Deaktivierungsschalter für das
Stopp-Start-System, um das System zu deaktivieren.
■ Anzeige von Betriebszeit und Gesamtb etriebszeit des Stopp-Start-Systems
→ S. 113
■ Schutzfunktion des St opp-Start-Systems
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
● Wenn das Audiosystem mit übermäßig hoher Lautstärke läuft, kann es automatisch
ausgeschaltet werden, um die Batterie zu schonen. Schalten Sie in diesem Fall
den Motorschalter in Stellung “LOCK”, warten Sie mindestens 3 Sekunden und
schalten Sie ihn dann in Stellung “ACC” oder “ON”, um das Audiosystem wieder
einzuschalten.
● Das Audiosystem kann eventuell nicht eingeschaltet werden, wenn die Batteriepole
ab- und wieder angeklemmt werden. Schalten Sie in diesem Fall den Motorschalter
in Stellung “LOCK” und wiederholen Sie den folgenden Vorgang zwei Mal, um den
normalen Audiosystembetrieb wiederherzustellen.
• Schalten Sie den Motorschalter in Stellung “ON” und dann in Stellung “LOCK”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
● Wenn das Audiosystem mit übermäßig hoher Lautstärke läuft, kann es automatisch
ausgeschaltet werden, um die Batterie zu schonen. Schalten Sie in diesem Fall den
Motorschalter aus, warten Sie mindestens 3 Sekunden und schalten Sie ihn dann in
den Modus ACCESSORY oder IGNITION ON , um das Audiosystem wieder einzu-
schalten.
● Das Audiosystem kann eventuell nicht eingeschaltet werden, wenn die Batteriepole
ab- und wieder angeklemmt werden. Schalten Sie in diesem Fall den Motorschalter
aus und wiederholen Sie den folgenden Vorgang zwei Mal, um den normalen Audio-
systembetrieb wiederherzustellen.
• Schalten Sie den Motorschalter in den Modus IGNITION ON und anschließend
aus.
■ Betätigung des Lenkrads (Fahrzeuge mit Schaltgetriebe)
Wird der Motor durch das Stopp-Start-S ystem ausgeschaltet, kann die Lenkung
schwergängiger werden als während der Fahrt.
■ Austausch der Batterie
→S. 693
■
Wenn die Kontrollleuchte für ausgeschaltetes Stopp-Start-System fortwäh-
rend blinkt
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertrags werkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
