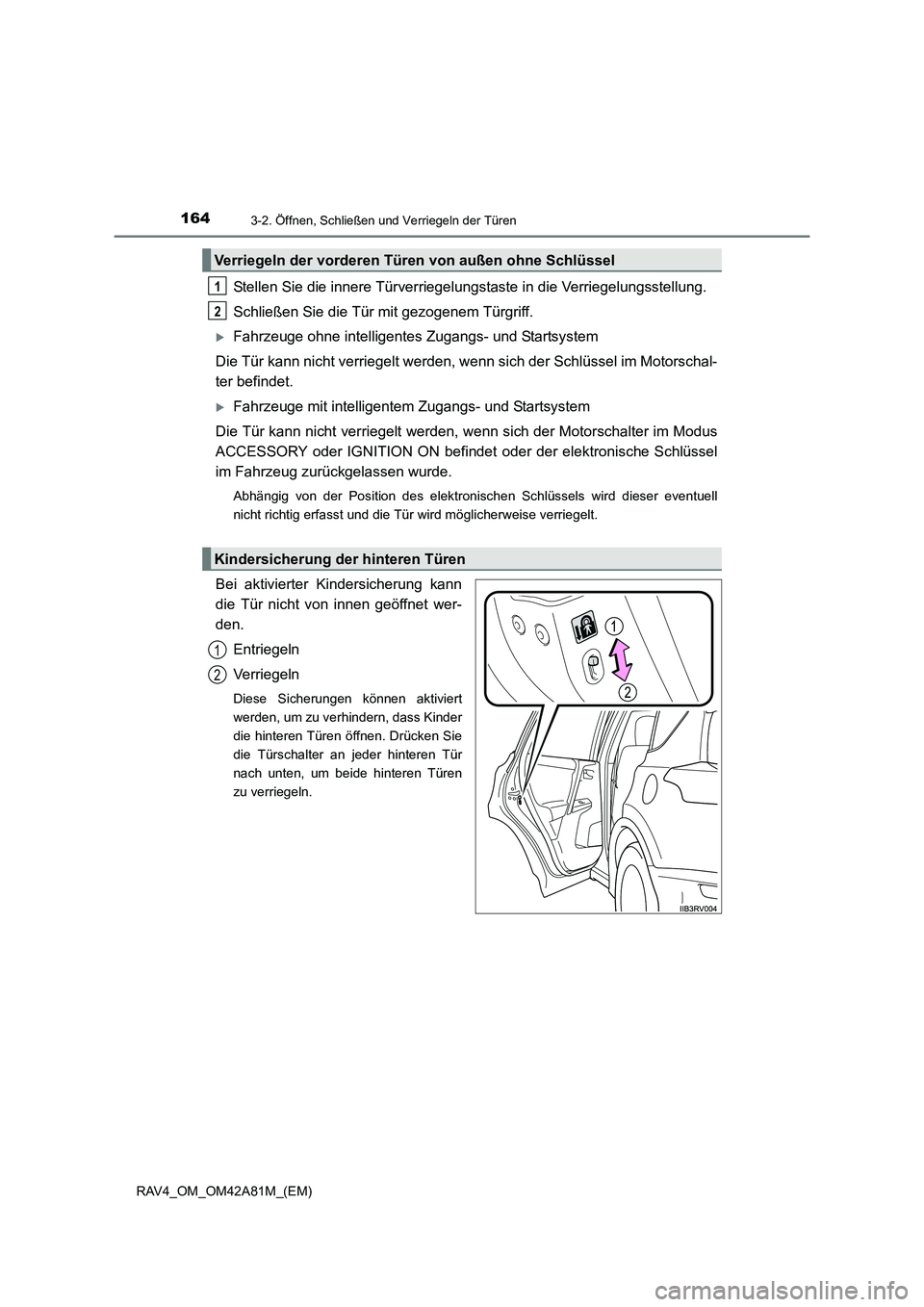

1643-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
Stellen Sie die innere Türverriegelungstaste in die Verriegelungsstellung.
Schließen Sie die Tür mit gezogenem Türgriff.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Schlüssel im Motorschal-
ter befindet.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Motorschalter im Modus
ACCESSORY oder IGNITION ON befindet oder der elektronische Schlüssel
im Fahrzeug zurückgelassen wurde.
Abhängig von der Position des elektronischen Schlüssels wird dieser eventuell
nicht richtig erfasst und die Tür wird möglicherweise verriegelt.
Bei aktivierter Kindersicherung kann
die Tür nicht von innen geöffnet wer-
den.
Entriegeln
Verriegeln
Diese Sicherungen können aktiviert
werden, um zu verhindern, dass Kinder
die hinteren Türen öffnen. Drücken Sie
die Türschalter an jeder hinteren Tür
nach unten, um beide hinteren Türen
zu verriegeln.
Verriegeln der vorderen Tür en von außen ohne Schlüssel
Kindersicherung der hinteren Türen
1
2
1
2

1753-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Elektrische Heckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichts-
maßregeln.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
●
Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit und
warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen wird.
● Wenn der Hauptschalter für die elektrische Heckklappe ausgeschaltet wird, wäh-
rend die Heckklappe sich im automatischen Betrieb befindet, bricht die Heckklappe
den Betrieb ab. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem
Hang steht, da sich die Heckklappe in dies er Lage plötzlich öffnen oder schließen
kann.
● Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr erfüllt wer-
den, kann ein Warnsummer ertönen und die Heckklappe kann den Öffnungs- oder
Schließvorgang abbrechen. Die Heckklappe muss dann manuell betätigt werden.
Seien Sie in diesem Fall besonders vorsichtig, da sich die Heckklappe unvermittelt
bewegen kann.
● An einem Hang kann sich die Heckklappe nach dem automatischen Öffnen plötz-
lich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
● In den folgenden Situationen kann die elektrische Heckklappe eine Störung erken-
nen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe
von Hand geöffnet werden. Seien Sie in einer solchen Situation besonders vorsich-
tig, da die gestoppte Heckklappe sich pl ötzlich öffnen oder schließen und einen
Unfall verursachen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn die Batteriespannung plötzlich abfällt, z. B. wenn der Motorschalter auf
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) gestellt bzw. in
den Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) geschaltet wird oder der Motor während des automatischen Betriebs
gestartet wird
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann die elektrische He ckklappe möglicherweise nicht geöffnet bzw.
geschlossen werden, wodurch es zu einer Funktionsstörung kommen kann. Außer-
dem kann sich die Heckklappe nach dem Öffnen etwas in die Schließrichtung
bewegen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person
einklemmen und verletzen. Wenn Sie ein Zubehörteil an der Heckklappe anbrin-
gen, erkundigen Sie sich bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nach Einzelheiten.

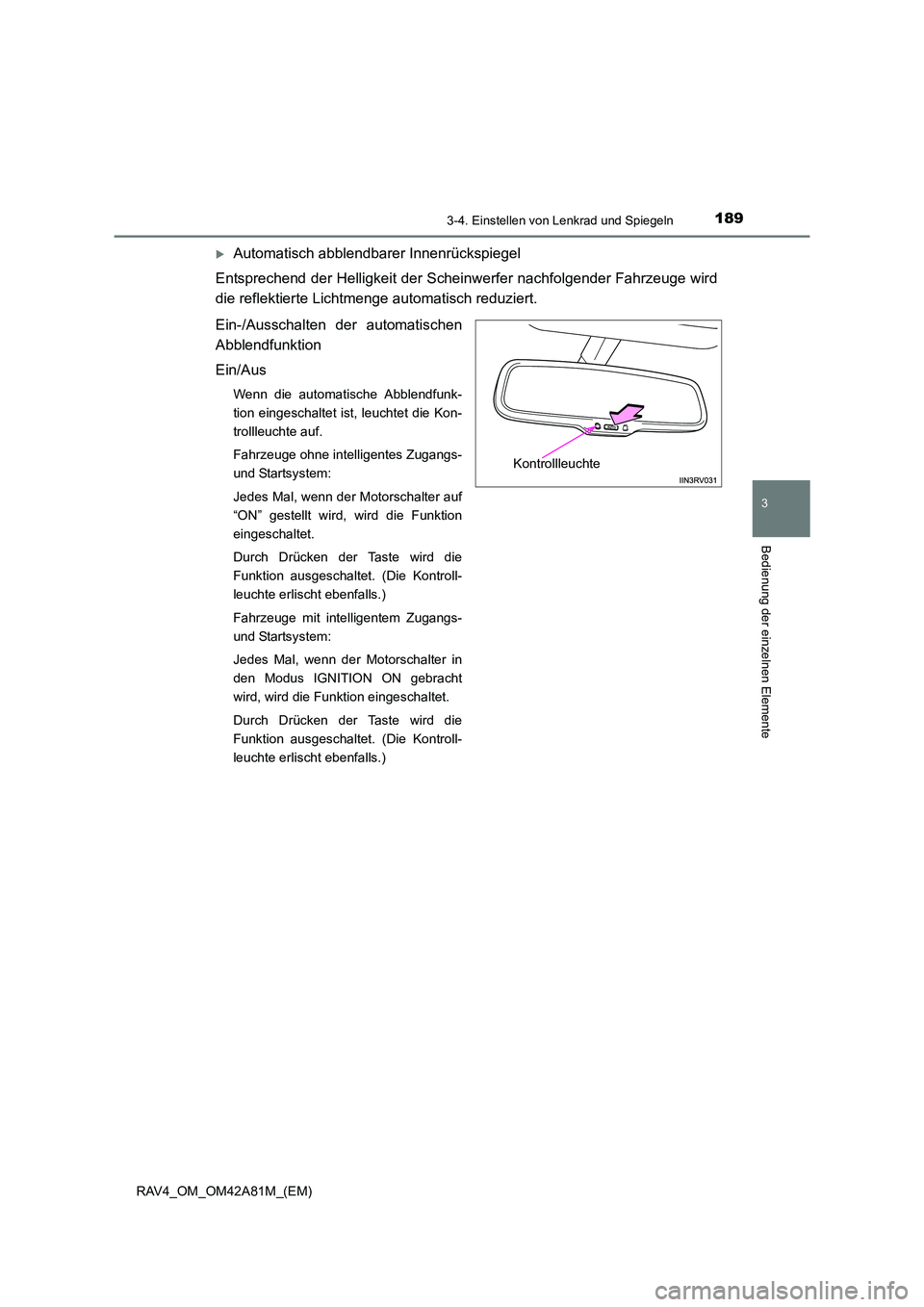

1893-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
XAutomatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Schei nwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem:
Jedes Mal, wenn der Motorschalter auf
“ON” gestellt wird, wird die Funktion
eingeschaltet.
Durch Drücken der Taste wird die
Funktion ausgeschaltet. (Die Kontroll-
leuchte erlischt ebenfalls.)
Fahrzeuge mit intelligentem Zugangs-
und Startsystem:
Jedes Mal, wenn der Motorschalter in
den Modus IGNITION ON gebracht
wird, wird die Funktion eingeschaltet.
Durch Drücken der Taste wird die
Funktion ausgeschaltet. (Die Kontroll-
leuchte erlischt ebenfalls.)
Kontrollleuchte

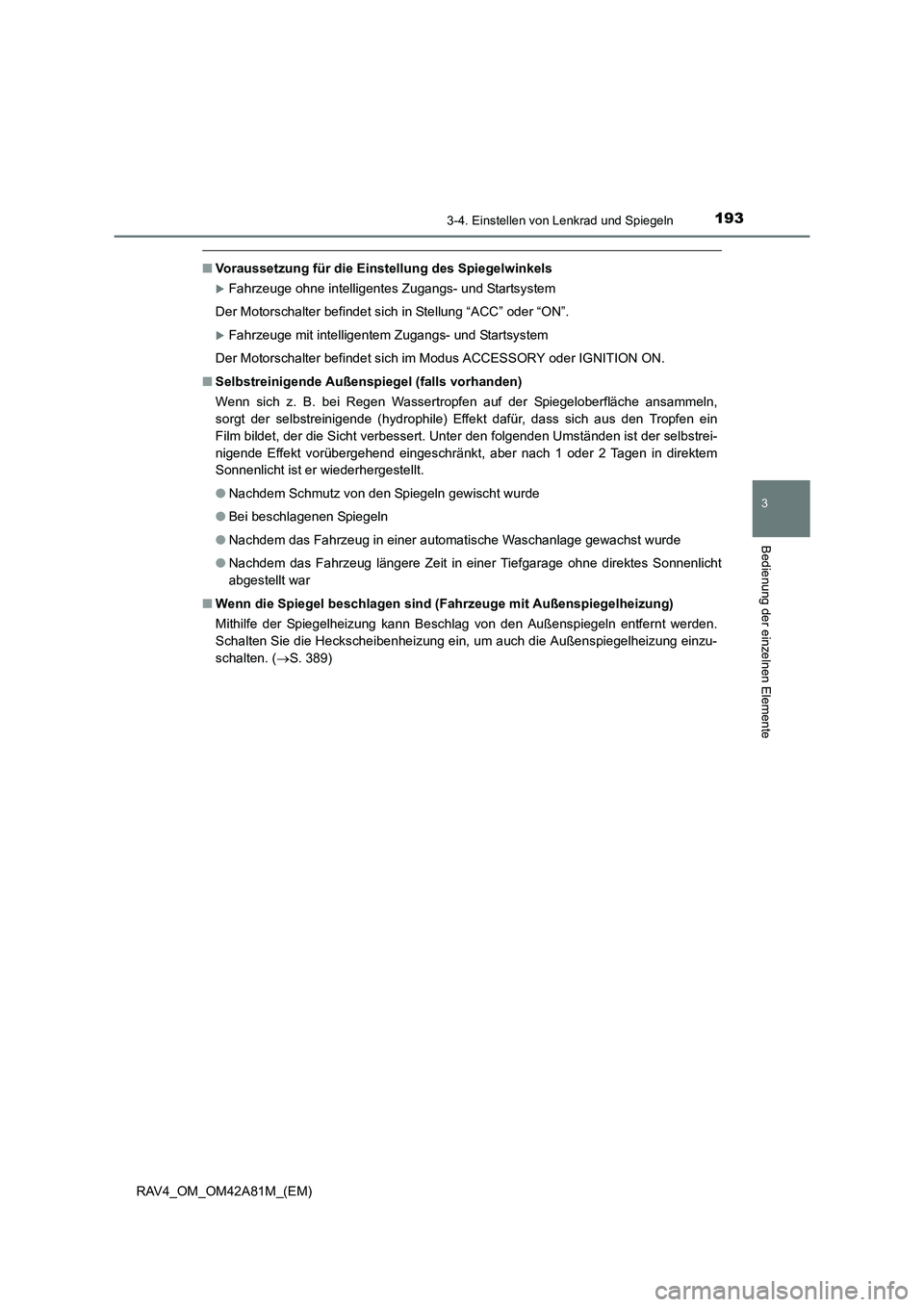

1933-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Einstellung des Spiegelwinkels
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Selbstreinigende Außenspi egel (falls vorhanden)
Wenn sich z. B. bei Regen Wassertropfen auf der Spiegeloberfläche ansammeln,
sorgt der selbstreinigende (hydrophile) Effekt dafür, dass sich aus den Tropfen ein
Film bildet, der die Sicht verbessert. Unter den folgenden Umständen ist der selbstrei-
nigende Effekt vorübergehend eingeschränkt, aber nach 1 oder 2 Tagen in direktem
Sonnenlicht ist er wiederhergestellt.
● Nachdem Schmutz von den Spiegeln gewischt wurde
● Bei beschlagenen Spiegeln
● Nachdem das Fahrzeug in einer automatische Waschanlage gewachst wurde
● Nachdem das Fahrzeug längere Zeit in einer Tiefgarage ohne direktes Sonnenlicht
abgestellt war
■ Wenn die Spiegel beschlagen sind (Fahrzeuge mit Außenspiegelheizung)
Mithilfe der Spiegelheizung kann Beschlag von den Außenspiegeln entfernt werden.
Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelheizung einzu-
schalten. ( →S. 389)

195
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
Elektrische Fensterheber
Die Fenster mit elektrischen Fensterhebern können mithilfe der Schalter
geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:
Schließen
Schließen durch Antippen (nur
Fenster der Fahrertür)
*
Öffnen
Öffnen durch Antippen (nur Fens-
ter der Fahrertür)
*
*
: Um die Fensterbewegung auf halbem
Weg zu stoppen, drücken Sie den
Schalter in die andere Richtung.
Drücken Sie den Schalter, um die
Fensterheberschalter der übrigen
Fenster zu verriegeln.
Mithilfe dieses Schalters können Sie
verhindern, dass Kinder versehentlich
die Fenster öffnen oder schließen.
■ Voraussetzung für die Betätigung der elektrischen Fensterheber
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
Öffnen und Schließen
1
2
3
4
Fensterverriegelungsschalter

1963-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A81M_(EM)■
Betätigung der elektrisch en Fensterheber nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in die Stellung “ACC” oder “LOCK” geschaltet wurde. Sie
können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in den Modus ACCESSORY gebracht oder ausgeschaltet
wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür
geöffnet wurde.
■ Einklemmschutzfunktion (Fenster der Fahrertür)
Wird ein Objekt zwischen Fenster und F ensterrahmen eingeklemmt, wird die Fenster-
bewegung gestoppt und das Fenster fährt ein wenig herunter.
■ Wenn die elektrischen Fensterheb er nicht ordnungsgemäß schließen
Wenn die Einklemmschutzfunktion fehlerhaft arbeitet und ein Fenster nicht geschlos-
sen werden kann, führen Sie bitte mit dem Fensterheberschalter an der Fahrertür fol-
gendes Verfahren durch.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Nachdem das Fahrzeug
angehalten wurde, kann das Fenster gesch lossen werden, indem der Fensterheber-
schalter in der Position “Schließen durch Antippen” gehalten wird, während der
Motorschalter in die Stellung “ON” geschaltet wird.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Nachdem das Fahrzeug
angehalten wurde, kann das Fenster gesch lossen werden, indem der Fensterheber-
schalter in der Position “Schließen durch Antippen” gehalten wird, während der
Motorschalter in den Modus IGNITION ON gebracht wird.
● Wenn das Fenster auch mit dem oben beschriebenen Verfahren nicht geschlossen
werden kann, initialisieren Sie die Funktion folgendermaßen.
Drücken Sie den Fensterheberschalter und halten Sie ihn gedrückt. Halten Sie
den Schalter noch für mindestens 1 Sekunde gedrückt, nachdem das Fenster
vollständig geöffnet wurde.
Halten Sie den Fensterheberschalter in der Position “Schließen durch Antippen”.
Halten Sie den Schalter noch für mindestens 1 Sekunde gedrückt, nachdem das
Fenster vollständig geschlossen wurde.
Wenn Sie den Schalter loslassen, während sich das Fenster bewegt, müssen Sie den
Vorgang von vorn starten.
Falls sich das Fenster selbst nach korrekter Durchführung der oben genannten
Schritte zwar schließt, dann aber wieder ein wenig öffnet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
1
2

1993-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Be tätigung des Schiebedachs
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Betätigung des Schiebedachs nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Das Schiebedach kann noch ca. 45 Sekunden lang betätigt werden, nachdem der
Motorschalter in die Stellung “ACC” oder “LOCK” geschaltet wurde. Es kann jedoch
nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Das Schiebedach kann noch ca. 45 Sekunden lang betätigt werden, nachdem der
Motorschalter in den Modus ACCESSORY gebracht oder ausgeschaltet wurde. Es
kann jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■ Einklemmschutzfunktion
Wird während des Schließens oder Absenkens des Schiebedachs ein Objekt zwi-
schen Schiebedach und Rahmen erfasst, wird die Bewegung gestoppt und das Schie-
bedach geöffnet.
■ Vermindern von Windgeräuschen am Schiebedach
Wenn das Schiebedach automatisch geöffnet wird, stoppt es kurz vor der vollständi-
gen Öffnung. In dieser Stellung des Schiebedachs entstehen beim Fahren weniger
Windgeräusche.
■ Sonnenblende
Die Sonnenblende kann manuell geöffnet und geschlossen werden. Wird das Schie-
bedach geöffnet, öffnet sich die Sonnenblende jedoch automatisch.
■ Öffnen des Schiebedachs in kleinen Schritten
Tippen Sie den Schalter kurz an.

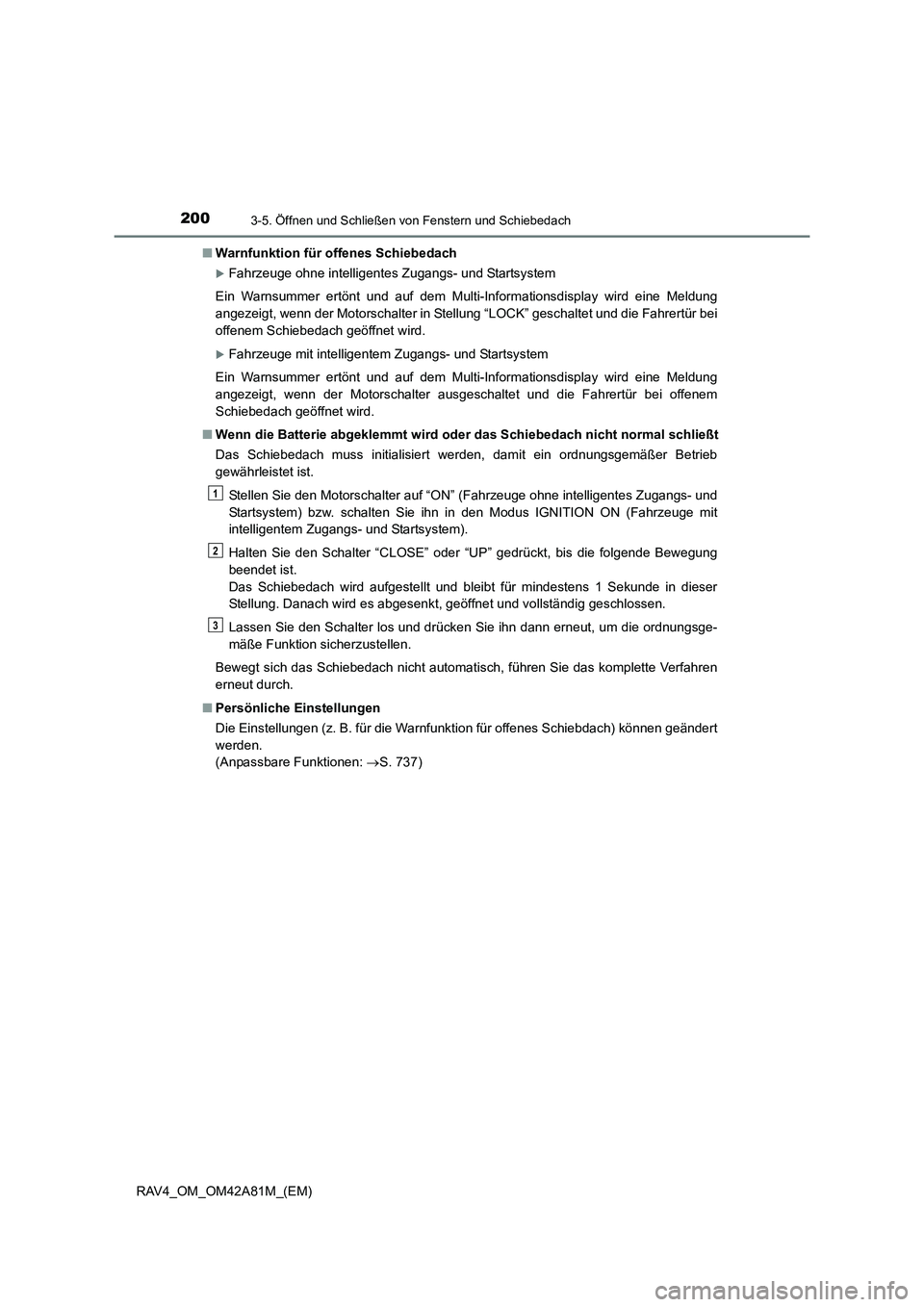

2003-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A81M_(EM)■
Warnfunktion für offenes Schiebedach
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter in Stellung “LOCK” geschaltet und die Fahrertür bei
offenem Schiebedach geöffnet wird.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter ausgeschaltet und die Fahrertür bei offenem
Schiebedach geöffnet wird.
■ Wenn die Batterie abgeklemmt wird oder das Schiebedach nicht normal schließt
Das Schiebedach muss initialisiert werden, damit ein ordnungsgemäßer Betrieb
gewährleistet ist.
Stellen Sie den Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) bzw. schalten Sie ihn in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem).
Halten Sie den Schalter “CLOSE” oder “UP” gedrückt, bis die folgende Bewegung
beendet ist.
Das Schiebedach wird aufgestellt und bleibt für mindestens 1 Sekunde in dieser
Stellung. Danach wird es abgesenkt, geöffnet und vollständig geschlossen.
Lassen Sie den Schalter los und drücken Sie ihn dann erneut, um die ordnungsge-
mäße Funktion sicherzustellen.
Bewegt sich das Schiebedach nicht automatisch, führen Sie das komplette Verfahren
erneut durch.
■ Persönliche Einstellungen
Die Einstellungen (z. B. für die Warnfunktion für offenes Schiebdach) können geändert
werden.
(Anpassbare Funktionen: →S. 737)
1
2
3
