2015 TESLA MODEL S dashboard

Zekeringen
ONDERHOUD7.23
Zekeringkast 2
Zekering AmpèrageCircuit
28 25 A Ruitmotor (rechtsachter)29 10 A Voeding contact
30 25 A Ruitmotor (rechtsvoor)
31 - Niet in gebruik32 10 A Portierschakelaars (rechts)
33 - Niet in gebruik
34 30 AStoelverwarming middenachter, verwarming ruitenwissers/-sproeiers (alleen Cold Weather-optie)35 15 A 12V-stopcontact
36 25 A Luchtvering
37 25 A Ruitmotor (linksachter)38 5 A Geheugen bestuurdersstoel
39 25 A Ruitmotor (linksvoor)
40 5 A Portiergrepen achter41 10 A Portierschakelaars (links)
42 30 A Elektrische achterklep
43 5 A Sensor constante voeding, remschakelaar44 5 A Lader (laadcontact)
45 20 A Passieve toegang (claxons)
46 30 A Bedieningsorganen carrosserie (groep 2)47 5 A Verlichting dashboardkastje
48 10 A Bedieningsorganen carrosserie (groep 1)
49 5 A Instrumentenpaneel50 5 A Sirene, sensor interieurbeveiliging (alleen Europa)
51 20 A Touchscreen
52 30 A Achterruitverwarming53 5 A Batterijmanagementsysteem
54-Niet in gebruik
55 30 A Elektrische stoel linksvoor
56 30 A Elektrische stoel rechtsvoor57 25 A Aanjager
58-Niet in gebruik
59-Niet in gebruik

IdentificatiestickersIdentificatiestickers
8.2GEBRUIKERSHANDLEIDING MODEL S

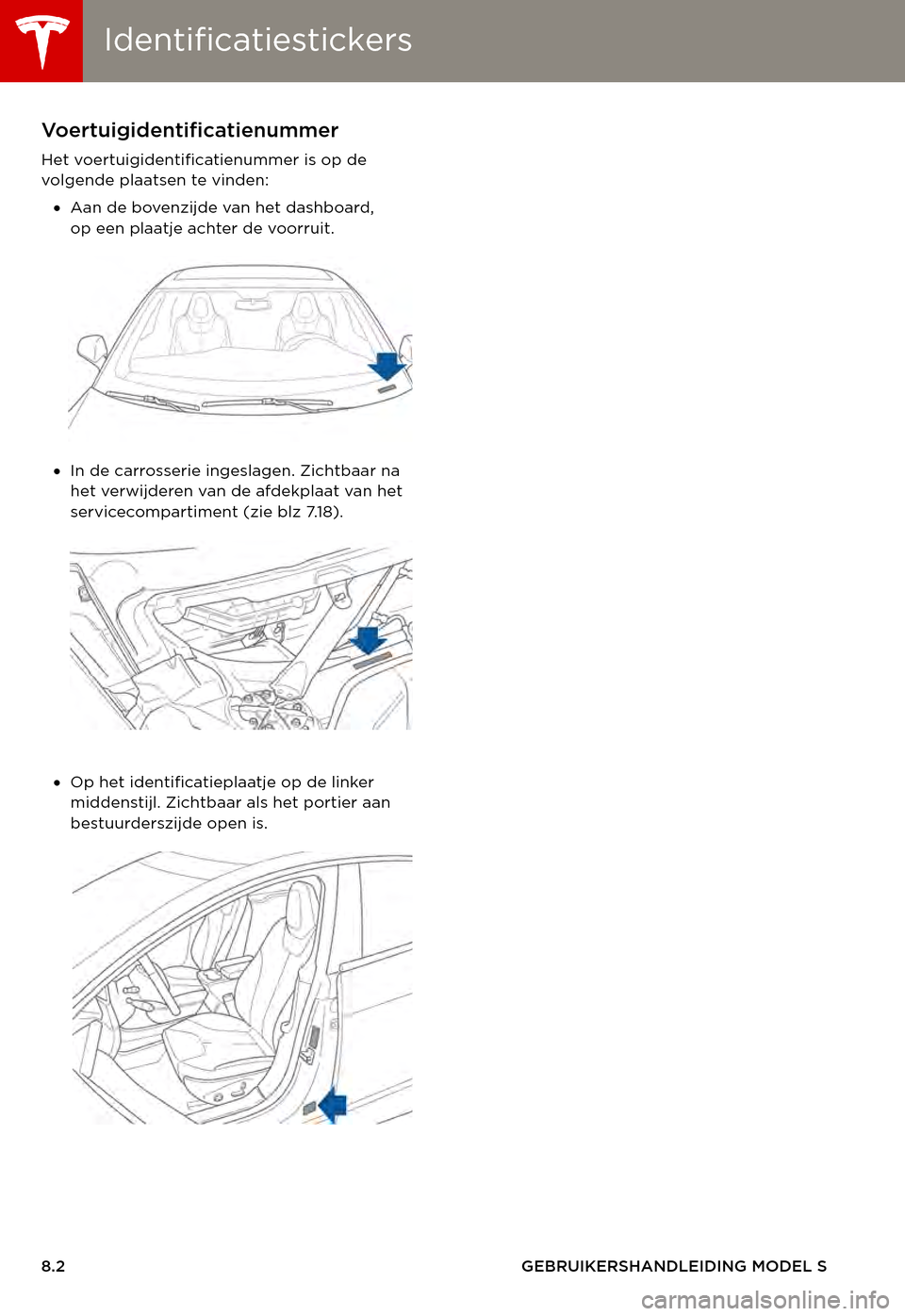

TECHNISCHE GEGEVENSIdentificatiestickersVo e r t u i g i d e n t i f i c a t i e n u m m e r
Het voertuigidentificatienummer is op de volgende plaatsen te vinden:
•Aan de bovenzijde van het dashboard, op een plaatje achter de voorruit.
•In de carrosserie ingeslagen. Zichtbaar na het verwijderen van de afdekplaat van het servicecompartiment (zie blz 7.18).
•Op het identificatieplaatje op de linker middenstijl. Zichtbaar als het portier aan bestuurderszijde open is.

Over Tesla AssistanceOver Tesla Assistance
9.2GEBRUIKERSHANDLEIDING MODEL S
TESLA ASSISTANCEOver Tesla AssistanceContact opnemen met Tesla
Assistance
Tesla Assistance staat 24 uur per dag, 365 dagen per jaar voor u klaar gedurende de gehele garantieperiode.
Contact opnemen met Tesla Assistance is eenvoudig door het regionale nummer te bellen dat op deze bladzijde is aangegeven.
Geef de helpdeskmedewerker de volgende gegevens door: het VIN (voertuigidentificatienummer), het kenteken, de km-stand, uw locatie en de aard van het probleem. Het VIN staat aan bestuurderszijde op het dashboard en is van buitenaf door de voorruit te zien.
Raadpleeg voor alle rechten en voorwaarden van het Tesla Assistance Programma de voorwaarden die u bij aankoop van de auto door Tesla zijn overhandigd.
Het is uw verantwoordelijkheid om sleepdiensten de juiste instructies en aanwijzingen te geven met betrekking tot het transport van uw auto (zie blz. 9.3).
Telefoonnummers van Tesla
Assistance
In de meeste Europese landen is een gratis nummer beschikbaar. Als er voor uw regio geen gratis nummer in de lijst staat, ga dan naar www.teslamotors.com om te zien of er inmiddels een gratis nummer voor uw regio is.
Andorra (betaald) ................. + 31 (0)13 799 9501Andorra (gratis) ............................+ 0800 914 590
België (gratis) .................................. + 0800 29 027
Bulgarije (betaald) ............... + 31 (0)13 799 9504
Cyprus (betaald)................... + 31 (0)13 799 9506Denemarken (betaald) ....... + 31 (0)13 799 9508
Denemarken (gratis) .................... + 0800 71 1024
Duitsland (betaald) ................+ 31 (0)13 799 9512Duitsland (gratis) ........................ + 0800 5893542
Estland (betaald) .................. + 31 (0)13 799 9509
Finland (betaald) ................... + 31 (0)13 799 9510Frankrijk (betaald) ..................+ 31 (0)13 799 9511
Frankrijk (gratis) ........................... + 0800 94 1029
Gibraltar .....................................+ 31 (0)13 799 9513Griekenland (betaald) .......... + 31 (0)13 799 9514
Griekenland (betaald) .......... + 31 (0)13 799 9516
Griekenland (gratis) ...... + 0800 1809 205 0645Hongarije (betaald) ...............+ 31 (0)13 799 9515
Ierland (betaald) .................... + 31 (0)13 799 9517Italië (betaald) ........................ + 31 (0)13 799 9518
Italië (gratis) ................................... + 0800 122 709
Kroatië (betaald) .................. + 31 (0)13 799 9505Letland ...................................... + 31 (0)13 799 9519
Liechtenstein (betaald) ...... + 31 (0)13 799 9520
Liechtenstein (gratis) ................. + 0800 558 847Litouwen (betaald) ................+ 31 (0)13 799 9521
Luxemburg (betaald) ...........+ 31 (0)13 799 9522
Luxemburg (gratis) ................+ 0800 8002 2538Malta (betaald) ...................... + 31 (0)13 799 9523
Monaco (betaald) ................. + 31 (0)13 799 9524
Monaco (gratis) .............................+ 0800 94 1029Nederland (betaald) ............ + 31 (0)13 799 9525
Nederland (gratis) ......................+ 0800 0200160
Noorwegen (betaald) ..........+ 31 (0)13 799 9527Noorwegen (gratis)......................... + 0800 11 093
Oostenrijk (betaald) ............ + 31 (0)13 799 9502
Oostenrijk (betaald) ............ + 31 (0)13 799 9503Oostenrijk (gratis) .......................+ 0800 88 0992
Polen (betaald) ...................... + 31 (0)13 799 9528
Polen (gratis) ............................... + 0800 141 01492Portugal (betaald) ................ + 31 (0)13 799 9529
Roemenië (betaald) ............. + 31 (0)13 799 9530
San Marino (betaald)............ + 31 (0)13 799 9531Slowakije (betaald) .............. + 31 (0)13 799 9532
Slowakije (betaald) .............. + 31 (0)13 799 9533
Spanje (betaald) ................... + 31 (0)13 799 9534Ts j e c h i ë ( b e t a a l d ) . . . . . . . . . . . . . . . . . + 3 1 ( 0 ) 1 3 7 9 9 9 5 0 7
Ve re n i g d Ko n i n k r i j k (betaald) ...................................+ 31 (0)13 799 9537
Ve re n i g d Ko n i n k r i j k (gratis) ........................................... + 0800 358 5774
Zweden (betaald) ................. + 31 (0)13 799 9535Zwitserland (betaald) ......... + 31 (0)13 799 9536
Zwitserland (gratis) ...................... + 0800 83 7521

ii
INDEXINDEX
bereikregeneratief remmen .................................. 4-24tips om actieradius te vergroten ............ 4-22weergegeven op instrumentenpaneel .. 4-10bestuurderprofielen, aanmaken .......................................4-2stand stoel .......................................................... 3-2stoel verstellen ................................................. 3-2binnenverlichting (leeslampjes) .................... 4-13binnenverlichting, bediening .......................... 4-13Bluetoothalgemene informatie ................................... 5-20geluidsdragers, aansluiten ......................... 5-18telefoon, aansluiten ....................................... 5-21telefoon, contacten en media .................. 5-20telefoon, linken .............................................. 5-20telefoon, linken ongedaan maken .......... 5-20telefoon, loskoppelen .................................. 5-20bochtverlichting .................................................. 4-15
C
camera (achteruitrij) ........................................ 4-28carrosserie bijtippen .......................................... 7-16claxon ........................................................................4-5climate controloverzicht ............................................................. 5-8tips voor de bediening ................................. 5-11cold weather-optie ................................. 4-17, 4-18consolearmsteunen ...................................................... 2-14bekerhouders .................................................. 2-14stopcontact ...................................................... 5-19USB-poorten .................................................... 5-19contactgegevensTesla .................................................................... 10-3controlelampjesABS .................................................................... 4-23airbag ................................................................. 3-18bandenspanning .............................................. 7-4Jack-stand ........................................................ 5-13luchtvering ....................................................... 5-12overzicht van .................................................... 4-11traction control .............................................. 4-25cruise control ...................................................... 4-26
D
DAB-radio .............................................................. 5-16dashboard ................................................................ 1-2dashboardkastje .................................................. 2-13datacommunicatie ............................................. 10-2dataregistratie ..................................................... 10-2detectie passagier voorin ................................ 3-17drive-away vergrendeling ................................. 2-5
E
elektrische parkeerrem ....................................4-24elektrische ruitbediening ................................... 2-7energieapp ...................................................................... 4-22gebruik van weergeven .............................. 4-22grafiek ............................................................... 4-22informatie actieradius ................................. 4-10opbrengst van regeneratief remmen .............................................................4-24tips om verbruik te beperken ................... 4-22energiemeter .......................................................4-24eventdataregistratie .......................................... 10-2exterieurafmetingen .........................................................8-5overzicht ..............................................................1-3poetsen, bijtippen en schadeherstel ...... 7-16reinigen .............................................................. 7-14stofhoes ............................................................. 7-16technische gegevens ......................................8-5
F
favorieten, toevoegen en verwijderen ........ 5-18flash drivesaansluiting ......................................................... 5-19audiobestanden afspelen van ................... 5-18
G
garagedeuren, openen .................................... 5-26Gewichten ................................................................8-5
H
hekken, openen .................................................. 5-26HomeLinkgebruiken ......................................................... 5-26programmeren ............................................... 5-26hoofdsteunen .........................................................3-3hoogspanningonderdelen, overzicht van ........................... 6-2Technische gegevens batterij .....................8-7veiligheid ................................................... 6-2, 7-2hoogteaanpassing (vering)automatisch ..................................................... 5-12handbediening ................................................ 5-12Jack-stand ........................................................ 5-13
I
Ideale actieradius ............................................... 4-10Identificatienummer (VIN) ................................8-2Identificatieplaatje ............................................... 8-4inbraakbeveiliging ............................................. 5-25informatie dagteller ........................................... 4-21inschakelen ............................................................. 4-7
