2015 Peugeot Partner Tepee Manuel du propriétaire (in French)

191
8

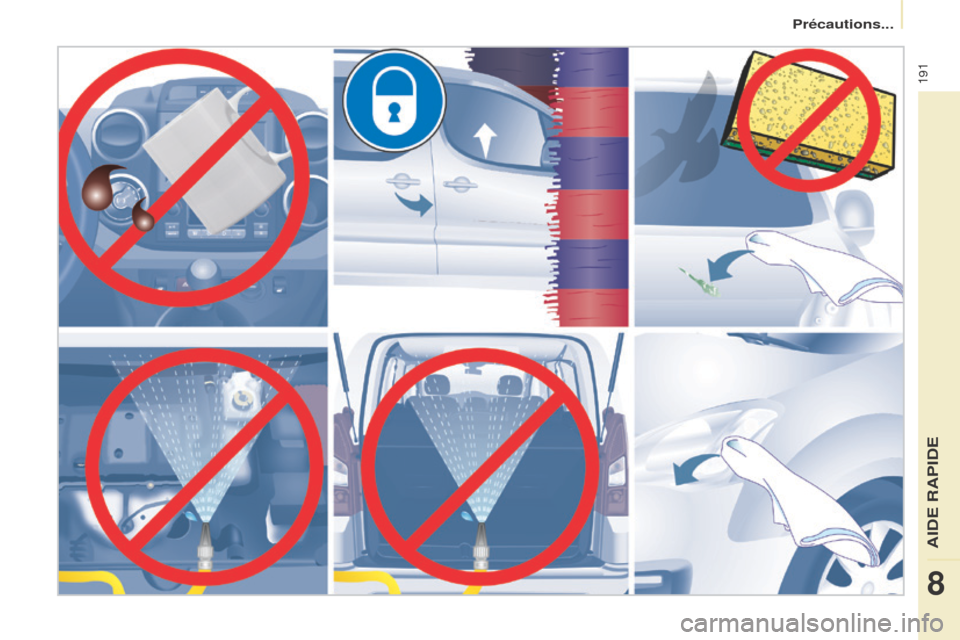

Précautions...
AIDE RAPIDE

192

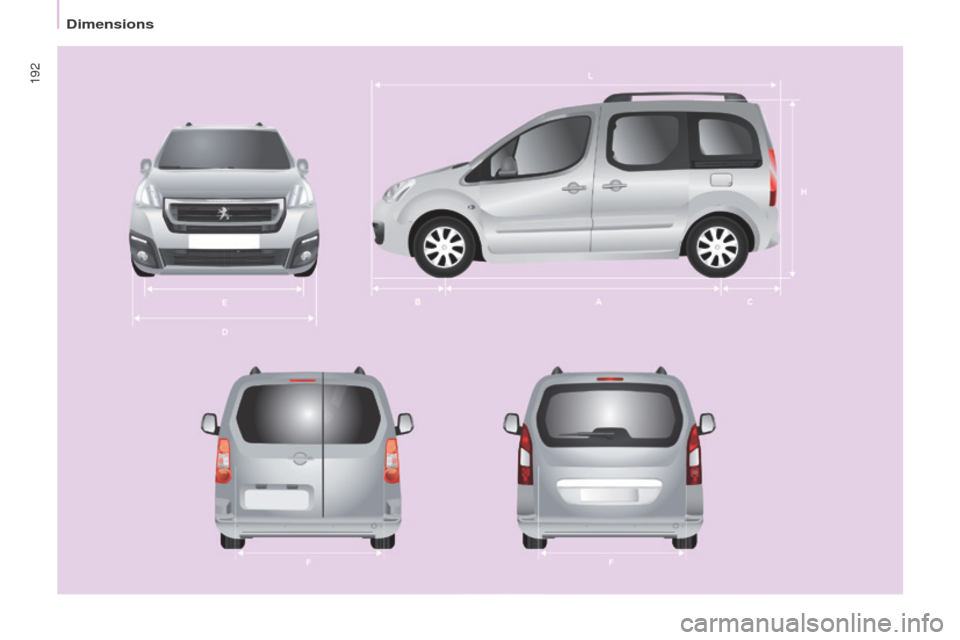

Dimensions

193

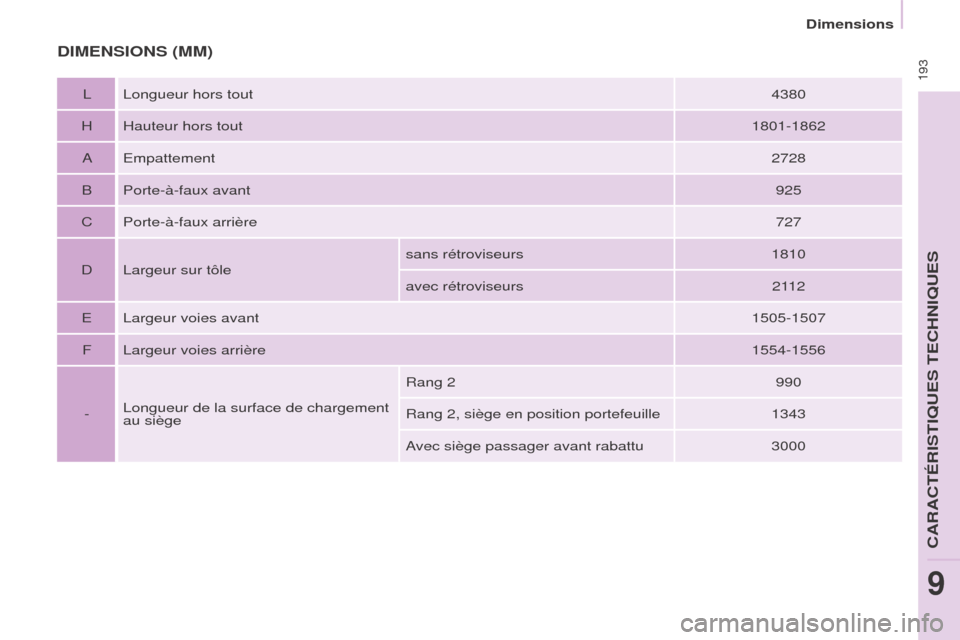

DIMENSIONS (MM)
L Longueur hors tout4380
H Hauteur hors tout 1801-1862
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505-1507
F Largeur voies arrière 1554-1556
- Longueur de la surface de chargement
au siège Rang 2
990
Rang 2, siège en position portefeuille 1343
Avec siège passager avant rabattu 3000
Dimensions
CARACTÉRISTIQUES TECHNIQUES
9

194

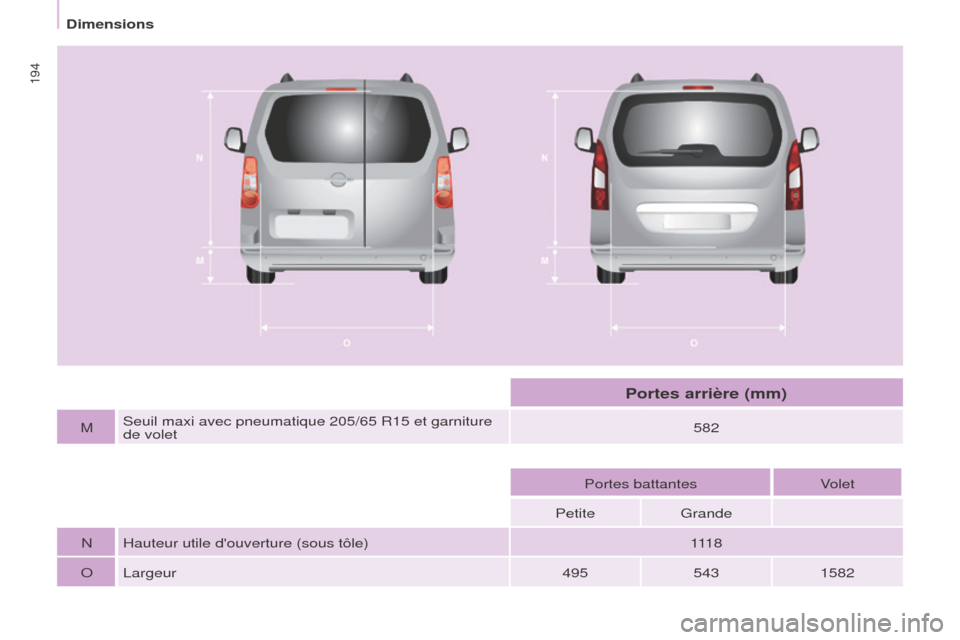

MSeuil maxi avec pneumatique 205/65 R15 et garniture
de volet 582
Portes battantes Volet
Petite Grande
N Hauteur utile d'ouverture (sous tôle) 111 8
O Largeur 4955431582
Portes arrière (mm)
Dimensions

195

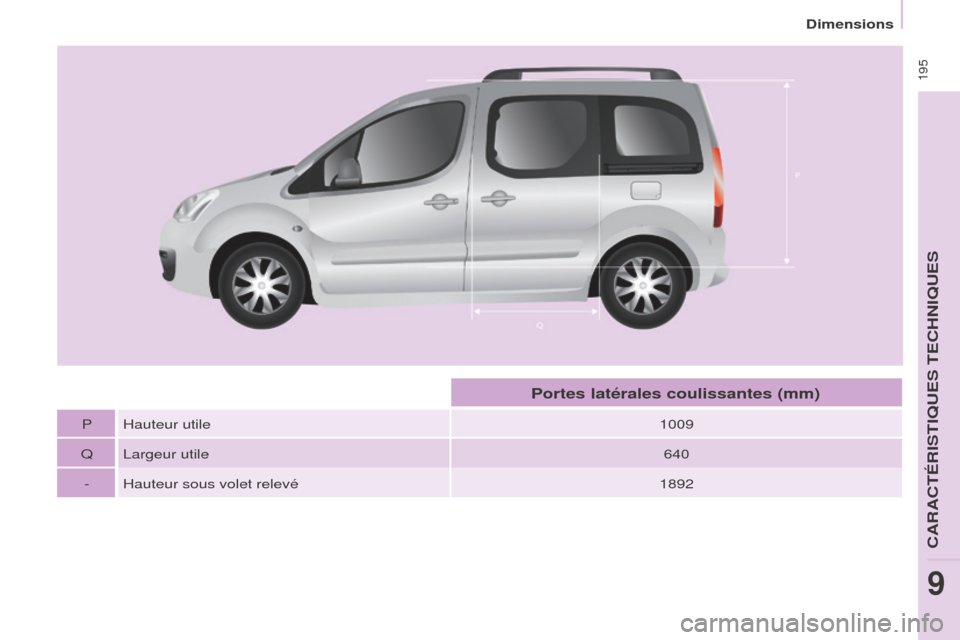

P Hauteur utile1009
Q Largeur utile 640
- Hauteur sous volet relevé 1892
Portes latérales coulissantes (mm)
Dimensions
CARACTÉRISTIQUES TECHNIQUES
9

196
CARACTÉRISTIQUES DES
MOT
ORISATIONS
Les caractéristiques de la motorisation
(cylindrée, puissance maxi, régime
maxi, énergie, émission de CO
2...) liée
à votre véhicule sont mentionnées sur
le certificat d'immatriculation.
Ces caractéristiques correspondent
aux valeurs homologuées au banc
moteur, selon les conditions définies
par la réglementation européenne
(directive 1999/99/CE).
Pour plus d'information, reportez-
vous au site Internet de la marque,
à la documentation commerciale du
modèle. Adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
MASSES ET CHARGES REMORQUABLES
Ces valeurs, exprimées en kg,
sont mentionnées sur la plaque ou
l'étiquette constructeur.
Les charges remorquables, liées à
votre véhicule, sont mentionnées sur le
certificat d'immatriculation.
La masse en ordre de marche est
égale à la masse à vide + conducteur
(75 kg) + réservoir plein à 90%.
Les valeurs de MTRA et de charges
remorquables indiquées sont
valables pour une altitude maxi de
1 000 mètres. La valeur de charge
remorquable mentionnée doit être
réduite de 10 % par paliers de
1 000 mètres supplémentaires.
La masse remorquée freinée avec
report de charge peut-être augmentée,
à condition de retirer du véhicule
l'équivalence de cette charge pour ne
pas dépasser la MTRA. Des températures extérieures
élevées peuvent entraîner des
baisses de performance du
véhicule pour protéger le moteur.
Lorsque la température extérieure est
supérieure à 37 °C, limitez la masse
remorquée.
Le remorquage avec un véhicule
tracteur peu chargé peut dégrader
sa tenue de route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, la
vitesse maximale autorisée est réduite
(respectez la législation en vigueur
dans le pays). Le poids recommandé sur flèche
correspond au poids admis sur la
rotule d'attelage (démontable avec ou
sans outil).
MTAC : masse maximale
techniquement admissible en charge.
MTRA : masse totale roulante
autorisée.
La position de la plaque
constructeur est indiquée à la
rubrique 9, partie "Éléments
d'identification".
Dans chaque pays, il est impératif de
respecter les charges remorquables
admises par la législation locale.
Pour connaître les possibilités de
remorquage de votre véhicule et
sa masse totale roulante autorisée,
consultez le réseau PEUGEOT.
Masses

197

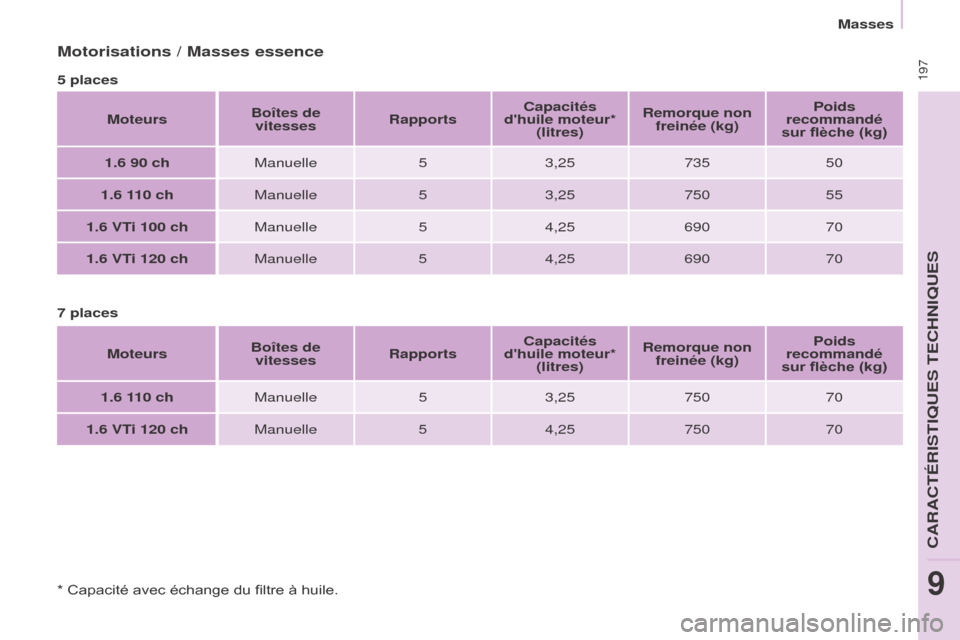

Motorisations / Masses essence
5 placesMoteurs Boîtes de
vitesses Rapports Capacités
d'huile moteur* (litres) Remorque non
freinée (kg) Poids
recommandé
sur flèche (kg)
1.6 90 ch Manuelle 53,25 735 50
1.6 110 ch Manuelle 53,25 750 55
1.6 VTi 100 ch Manuelle54,25 690 70
1.6 VTi 120 ch Manuelle54,25 690 70
7 places Moteurs Boîtes de
vitesses Rapports Capacités
d'huile moteur* (litres) Remorque non
freinée (kg) Poids
recommandé
sur flèche (kg)
1.6 110 ch Manuelle 53,25 750 70
1.6 VTi 120 ch Manuelle54,25 750 70
* Capacité avec échange du filtre à huile.
CARACTÉRISTIQUES TECHNIQUES
9
Masses

198

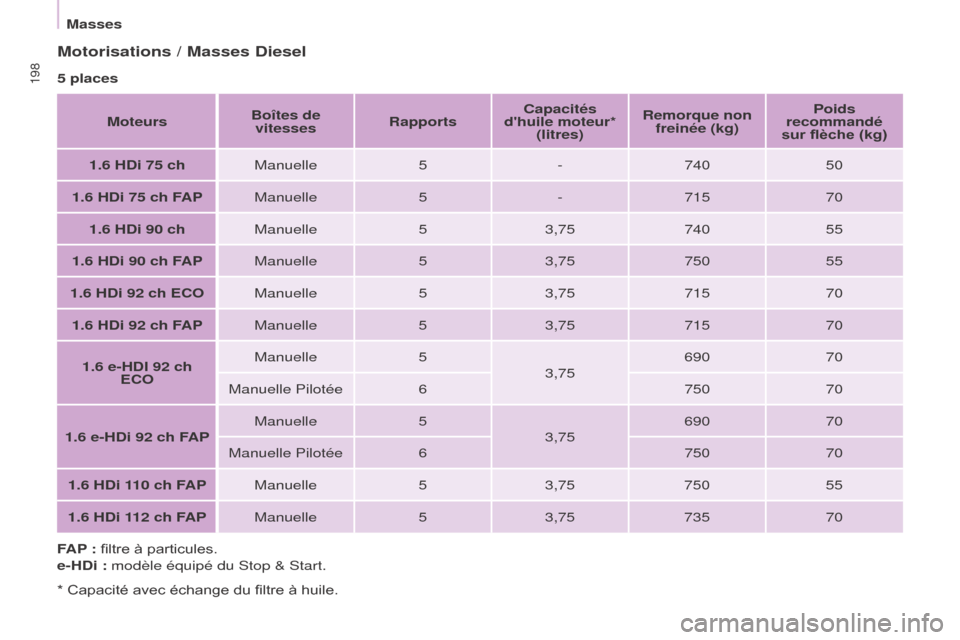

Motorisations / Masses Diesel
5 placesMoteurs Boîtes de
vitesses Rapports Capacités
d'huile moteur* (litres) Remorque non
freinée (kg) Poids
recommandé
sur flèche (kg)
1.6 HDi 75 ch Manuelle5-740 50
1.6 HDi 75 ch FAP Manuelle5-715 70
1.6 HDi 90 ch Manuelle53,75 740 55
1.6 HDi 90 ch FAP Manuelle53,75 750 55
1.6 HDi 92 ch ECO Manuelle53,75 715 70
1.6 HDi 92 ch FAP Manuelle53,75 715 70
1.6 e-HDI 92 ch ECO Manuelle
5
3,75 690
70
Manuelle Pilotée 6 75070
1.6 e-HDi 92 ch FAP Manuelle
5
3,75 690
70
Manuelle Pilotée 6 75070
1.6 HDi 110 ch FAP Manuelle53,75 750 55
1.6 HDi 112 ch FAP Manuelle53,75 735 70
FA P : filtre à particules.
e-HDi : modèle équipé du Stop & Start.
* Capacité avec échange du filtre à huile.
Masses
