2015 Peugeot Partner Priročnik za lastnika (in Slovenian)

151
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015

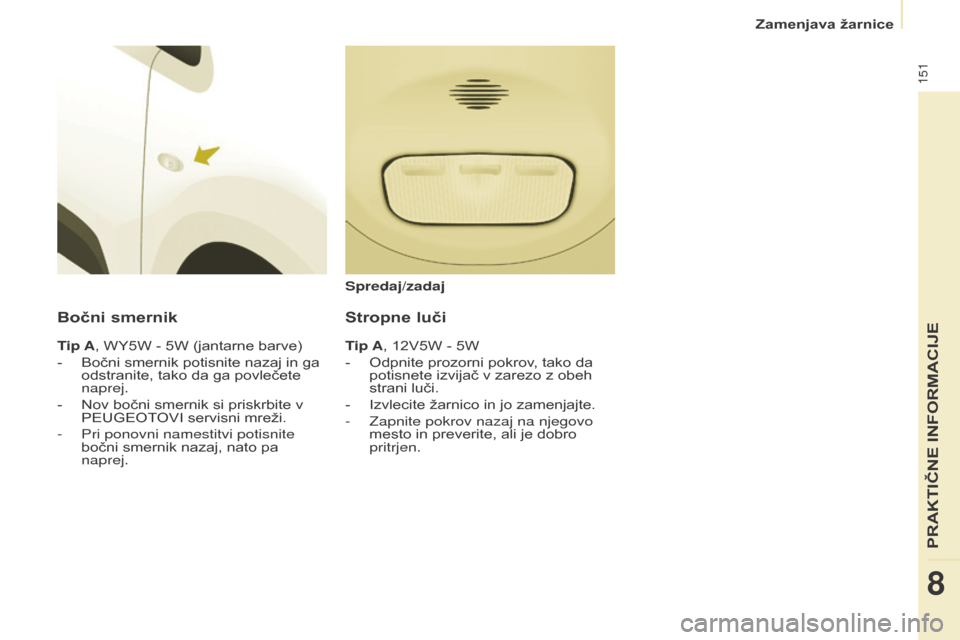

bočni smernik
Tip A, WY5W - 5W (jantarne barve)
-
Bočni smernik potisnite nazaj in ga
odstranite, tako da ga povlečete
naprej.
-


Nov bočni smernik si priskrbite v
PEUGEOT

OVI servisni mreži.
-

Pri ponovni namestitvi potisnite
bočni smernik nazaj, nato pa
naprej. Spredaj/zadaj
stropne luči
Tip A, 12V5W - 5W
-

Odpnite prozorni pokrov
, tako da
potisnete izvijač v zarezo z obeh
strani luči.
-

Izvlecite žarnico in jo zamenjajte.
-


Zapnite pokrov nazaj na njegovo
mesto in preverite, ali je dobro
pritrjen.
Zamenjava žarnice
PRAKTIČNE INFORMACIJE
8

152
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015
Pri tem postopku boste potrebovali
ključ, ki ga najdete med orodjem za
zamenjavo kolesa.-
Odstranite štiri jezičke in izvlecite
nosilec žarnice.
-

Odstranite pregorelo žarnico, tako
da jo rahlo pritisnete in zavrtite v
nasprotni smeri od smeri vrtenja
urnega kazalca.
-


Zamenjajte žarnico.
Odstranitev optičnega sklopa:
-


pri vozilu s prtljažnimi vrati, sklop
povlecite proti sredini vozila,
-


pri vozilu s krilnimi vrati, povlecite
sklop k sebi.Pri ponovni namestitvi pazite,
da dobro namestite jezičke in ne
priščipnete električne žice.
Ko zamenjate žarnico zadnjega
smernika, traja ponovna inicializacija
več kot približno dve minuti.

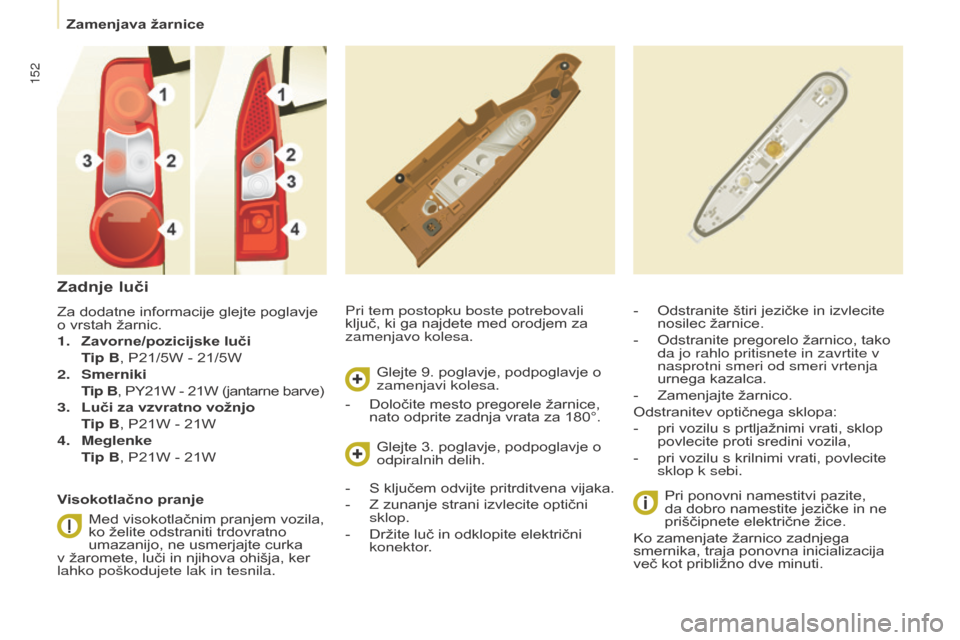

zadnje luči
Za dodatne informacije glejte poglavje
o vrstah žarnic.
1.
z
avorne/pozicijske luči
T

ip B, P21/5W - 21/5W
2.

Smerniki

T

ip B, PY21W - 21W (jantarne barve)
3.
l
uči za vzvratno vožnjo
T

ip B, P21W - 21W
4.

Meglenke

T

ip B, P21W - 21W
Visokotlačno pranje Med visokotlačnim pranjem vozila,
ko želite odstraniti trdovratno
umazanijo, ne usmerjajte curka
v žaromete, luči in njihova ohišja, ker
lahko poškodujete lak in tesnila. Glejte 9. poglavje, podpoglavje o
zamenjavi kolesa.
Glejte 3. poglavje, podpoglavje o
odpiralnih delih.
-

Določite mesto pregorele žarnice,
nato odprite zadnja vrata za 180°.
-


S ključem odvijte pritrditvena vijaka.
-


Z zunanje strani izvlecite optični
sklop.
-


Držite luč in odklopite električni
konektor

.
Zamenjava žarnice

153
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015

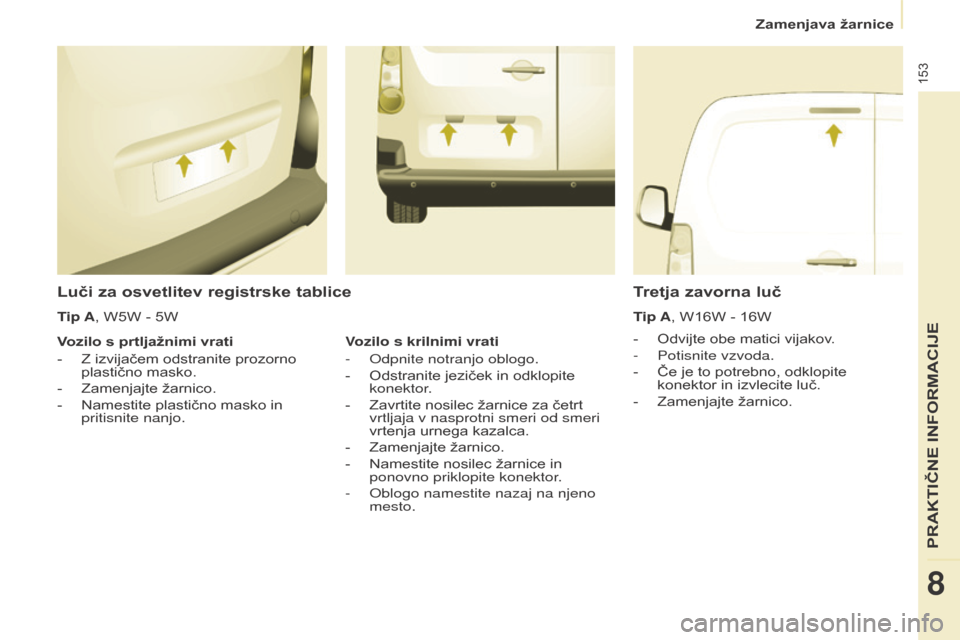

luči za osvetlitev registrske tablice
- Odvijte obe matici vijakov.
-
Potisnite vzvoda.
-


Če je to potrebno, odklopite
konektor in izvlecite luč.
-


Zamenjajte žarnico.
Tretja zavorna luč
Tip A, W16W - 16W
Tip A, W5W - 5W
Vozilo s prtljažnimi vrati
-

Z izvijačem odstranite prozorno
plastično masko.
-


Zamenjajte žarnico.
-


Namestite plastično masko in
pritisnite nanjo. V

ozilo s krilnimi vrati
-

Odpnite notranjo oblogo.
-


Odstranite jeziček in odklopite
konektor

.
-

Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri od smeri
vrtenja urnega kazalca.
-


Zamenjajte žarnico.
-


Namestite nosilec žarnice in
ponovno priklopite konektor

.
-

Oblogo namestite nazaj na njeno
mesto.
Zamenjava žarnice
PRAKTIČNE INFORMACIJE
8

154
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015
ZAMENJAVA VAROVALKE
Ohišji varovalk sta nameščeni:
-

v spodnjem delu armaturne plošče,
na levi strani (za pokrovom),
-


v motornem prostoru (poleg
akumulatorja).
Če je vozilo opremljeno z dodatnim
ohišjem, je to namenjeno za varovalke
opreme za vleko vozila in prikolice ter
za varovalke karoserije in ploščadi s
kabino. Ohišje je nameščeno na desni
strani, za zaščitno pregrado za tovor

.
Navedene oznake veljajo za varovalke,
ki jih lahko zamenjate sami s pomočjo
klešč, ki so shranjene za žepom
na desni strani armaturne plošče.
Za vse ostale posege se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Odstranitev in ponovna
namestitev varovalke
Pokvarjeno varovalko vedno
zamenjajte z varovalko enake
jakosti.
PEUGEOT zavrača vsakršno
odgovornost za stroške, ki bi nastali
zaradi popravila vozila ali motenj v
delovanju, ki so posledica vgradnje
pomožne opreme, ki je ni vgradil ali
priporočil PEUGEOT. Enako velja
za vse dodatno priključene naprave,
ki niso vgrajene v skladu s predpisi
in njihova skupna poraba presega
10
milliamperov.
Opozorilo za strokovnjake: Za
dodatne podatke glede varovalk
in relejev glejte shematski prikaz
"Metode" v servisni mreži. Preden zamenjate varovalko, morate
ugotoviti vzrok okvare in ga odpraviti.
-

Uporabite klešče.
Zamenjava varovalke

155
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015

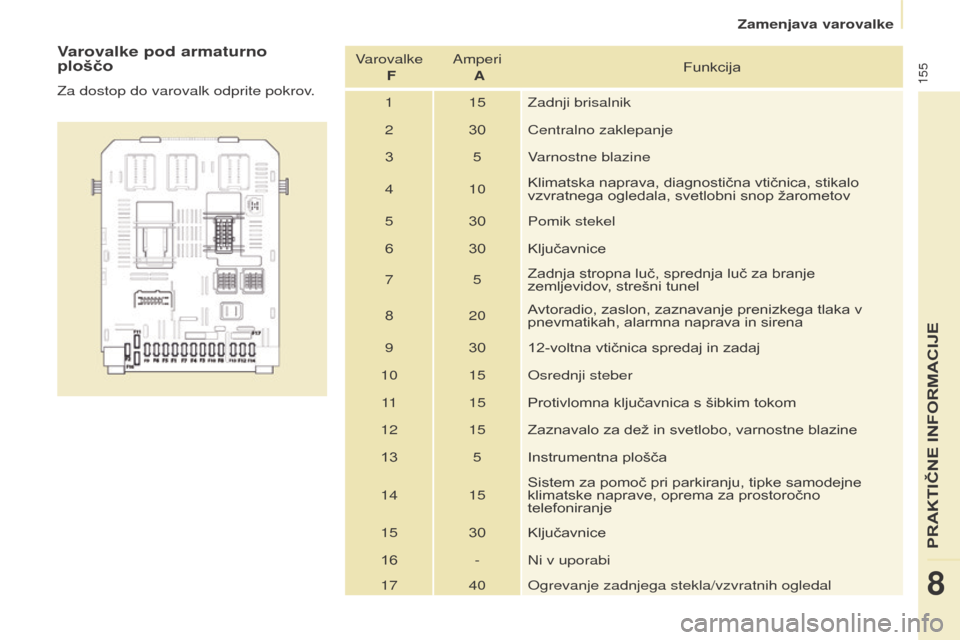

Varovalke pod armaturno
ploščo
Za dostop do varovalk odprite pokrov.Varovalke
F Amperi
A Funkcija
1 15 Zadnji brisalnik
2 30Centralno zaklepanje
3 5 Varnostne blazine
4 10 Klimatska naprava, diagnostična vtičnica, stikalo
vzvratnega ogledala, svetlobni snop žarometov
5 30Pomik stekel
6 30 Ključavnice
7 5Zadnja stropna luč, sprednja luč za branje
zemljevidov, strešni tunel
8 20Avtoradio, zaslon, zaznavanje prenizkega tlaka v
pnevmatikah, alarmna naprava in sirena
9 30 12-voltna vtičnica spredaj in zadaj
10 15 Osrednji steber 11 15Protivlomna ključavnica s šibkim tokom
12 15 Zaznavalo za dež in svetlobo, varnostne blazine
13 5Instrumentna plošča
14 15 Sistem za pomoč pri parkiranju, tipke samodejne
klimatske naprave, oprema za prostoročno
telefoniranje
15 30 Ključavnice
16 - Ni v uporabi
17 40 Ogrevanje zadnjega stekla/vzvratnih ogledal
Zamenjava varovalke
PRAKTIČNE INFORMACIJE
8

156
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015

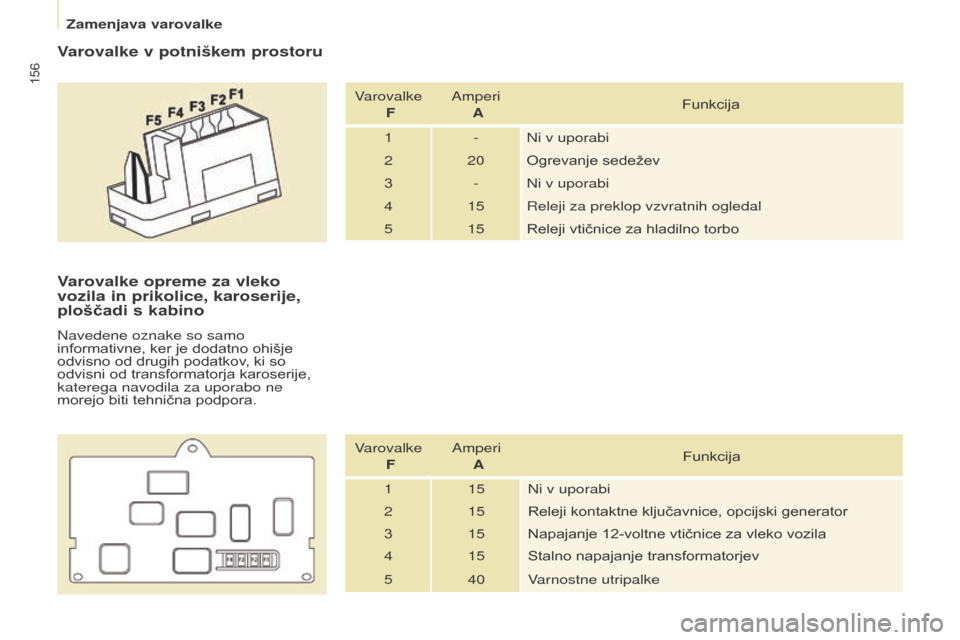

Varovalke v potniškem prostoru
Varovalke F Amperi
A Funkcija
1 - Ni v uporabi
2 20 Ogrevanje sedežev
3 - Ni v uporabi
4 15 Releji za preklop vzvratnih ogledal
5 15 Releji vtičnice za hladilno torbo
Varovalke opreme za vleko
vozila in prikolice, karoserije,
ploščadi s kabino
Navedene oznake so samo
informativne, ker je dodatno ohišje
odvisno od drugih podatkov, ki so
odvisni od transformatorja karoserije,
katerega navodila za uporabo ne
morejo biti tehnična podpora.
Varovalke F Amperi
A Funkcija
1 15 Ni v uporabi
2 15 Releji kontaktne ključavnice, opcijski generator
3 15Napajanje 12-voltne vtičnice za vleko vozila
4 15 Stalno napajanje transformatorjev
5 40 Varnostne utripalke
Zamenjava varovalke

157
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015
Varovalke v motornem prostoru
Za dostop do varovalk odpnite pokrov
ohišja.Varovalke
F Amperi
A Funkcija
1 20 Kontrola motorja
2 15 Hupa
3 10Črpalka za pranje vetrobranskega in zadnjega stekla
4 20 Črpalka za pranje žarometov ali svetlečih diod (LED)
5 15 Deli motorja
6 10Zaznavalo zasuka volanskega obroča, ESC
7 10 Zavorno stikalo, stikalo sklopke
8 25 Zaganjalnik
9 10 Motor svetlobnega snopa žarometov, ohišje za
upravljanje parkiranja
10 30Elementi motorja
11 40 Ni v uporabi
12 30Brisalnik stekla
13 40Računalnik BSI
14 30 Črpalka
15 10 Desna dolga luč
16 10Leva dolga luč
17 15 Desna zasenčena luč
18 15Leva zasenčena luč
Zamenjava varovalke
PRAKTIČNE INFORMACIJE
8

158
Partner-2-VU_sl_Chap08_Aide-rapide_ed01-2015

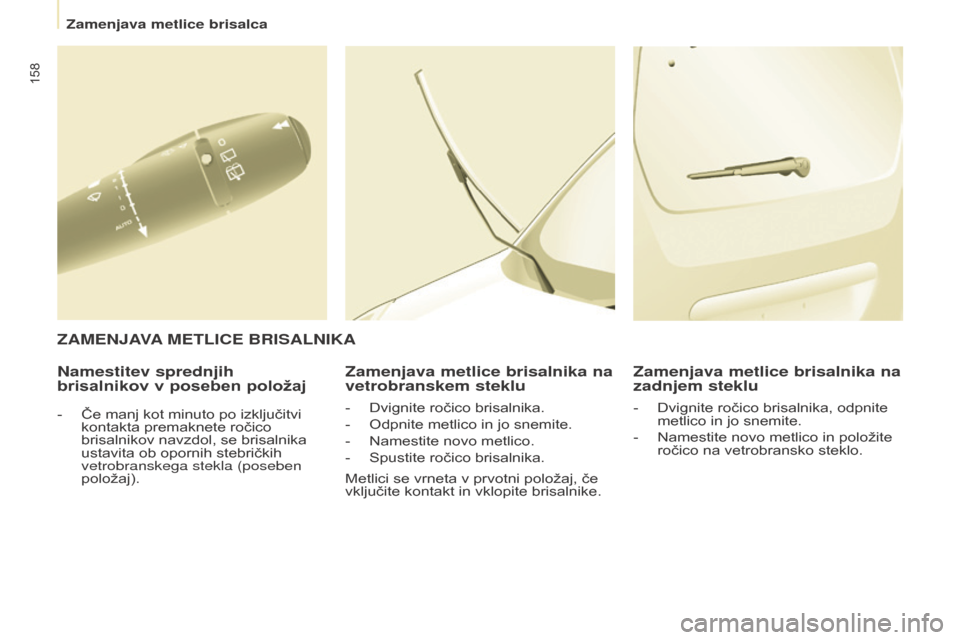

Namestitev sprednjih
brisalnikov v poseben položajZamenjava metlice brisalnika na
vetrobranskem stekluZamenjava metlice brisalnika na
zadnjem steklu
Z
AMENJAVA

METLICE BRISALNIKA
- Če manj kot minuto po izključitvi
kontakta premaknete ročico
brisalnikov navzdol, se brisalnika
ustavita ob opornih stebričkih
vetrobranskega stekla (poseben
položaj). -
Dvignite ročico brisalnika.
- Odpnite metlico in jo snemite.
-

Namestite novo metlico.
-


Spustite ročico brisalnika.
Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike. -

Dvignite ročico brisalnika, odpnite
metlico in jo snemite.
-

Namestite novo metlico in položite
ročico na vetrobransko steklo.
Zamenjava metlice brisalca
