2015 Peugeot Partner Ägarmanual (in Swedish)

159
Partner-2-VU_sv_Chap08_Aide-rapide_ed01-2015
Utan lyftning (bilen står på 4 hjul)
I detta fall skall en bogseringsstång
användas.
BOGSERA BILENFramifrån
- Snäpp loss täcklocket genom att
trycka på dess undre del.
-

Skruva in bogseröglan så långt det
går

.
Bakifrån
- Snäpp loss täcklocket med hjälp av
ett mynt eller den platta delen av
bogseröglan.
-

Skruva in bogseröglan så långt det
går

. Vid bogsering med avstängd
motor har bilen varken broms-
eller styrservo.
Med upplyfta hjul (står på 2 hjul)
Bilen skall helst lyftas med
proffsutrustning.
Den här åtgärden kräver att du tar fram
bogseröglan som medföljer bilen bland
verktygen för hjulbyte.
Bilar med manuell växellåda
(dieselmotor)
I bilar som har manuell växellåda
måste växelspaken ställas i friläget.
I annat fall kan komponenter i
växellådan och bromssystemet skadas
och dessutom kan bromsservot vara ur
funktion när motorn startas igen.
Rubrik 9, avsnitt "Byta ett hjul".
Bogsera bilen
SNABB HJÄLP
8

160
Partner-2-VU_sv_Chap08_Aide-rapide_ed01-2015
Försiktighetsåtgärder...

161
Partner-2-VU_sv_Chap08_Aide-rapide_ed01-2015
SNABB HJÄLP
8

162
Partner-2-VU_sv_Chap09_Caract-technique_ed01-2015
Bilens mått

163
Partner-2-VU_sv_Chap09_Caract-technique_ed01-2015

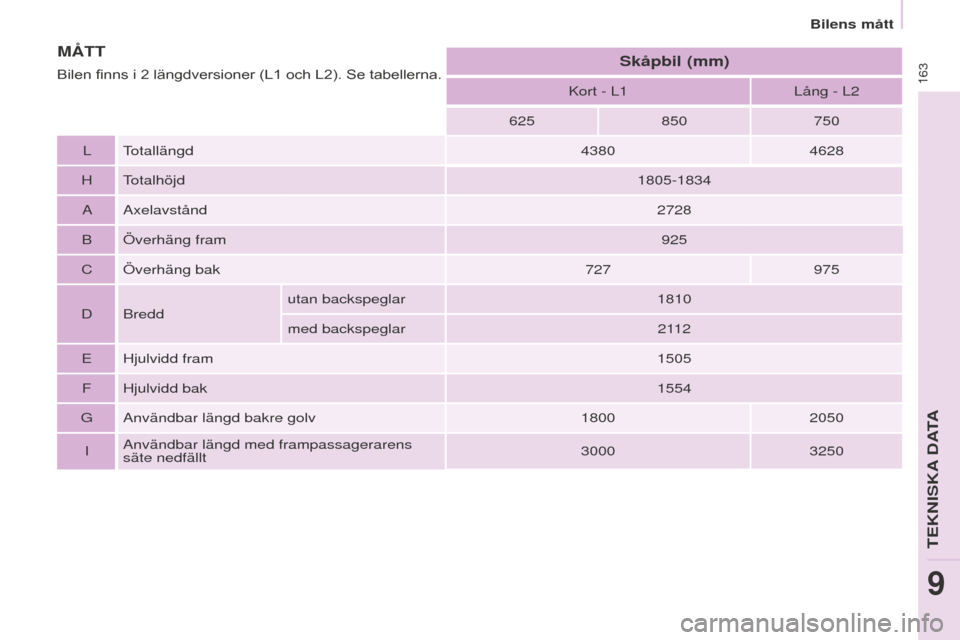

Kort - L1Lång - L2
625 850750
L Totallängd 43804628
H Totalhöjd 1805-1834
A Axelavstånd 2728
B Överhäng fram 925
C Överhäng bak 727975
D Bredd utan backspeglar
1810
med backspeglar 2112
E Hjulvidd fram 1505
F Hjulvidd bak 1554
G Användbar längd bakre golv 18002050
I Användbar längd med frampassagerarens
säte nedfällt 3000
3250
MåTTSkåpbil (mm)Bilen finns i 2 längdversioner (L1 och L2). Se tabellerna.
Bilens mått
TEKNISKA DATA
9

164
Partner-2-VU_sv_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M Max. tröskel med däck 195/65

R15 584609612
Sidhängda bakdörrar Lucka
Liten Stor
N Nyttohöjd för öppning (under plåt) 11481313
O Bredd 4955431582
Bakdörrar (mm)
Bilens mått

165
Partner-2-VU_sv_Chap09_Caract-technique_ed01-2015
L1L2
P Nyttohöjd 1100
Q Nyttobredd 650
- Höjd under lyft lucka 1892
Skjutdörr (mm)
Bilens mått
TEKNISKA DATA
9

166
Partner-2-VU_sv_Chap09_Caract-technique_ed01-2015

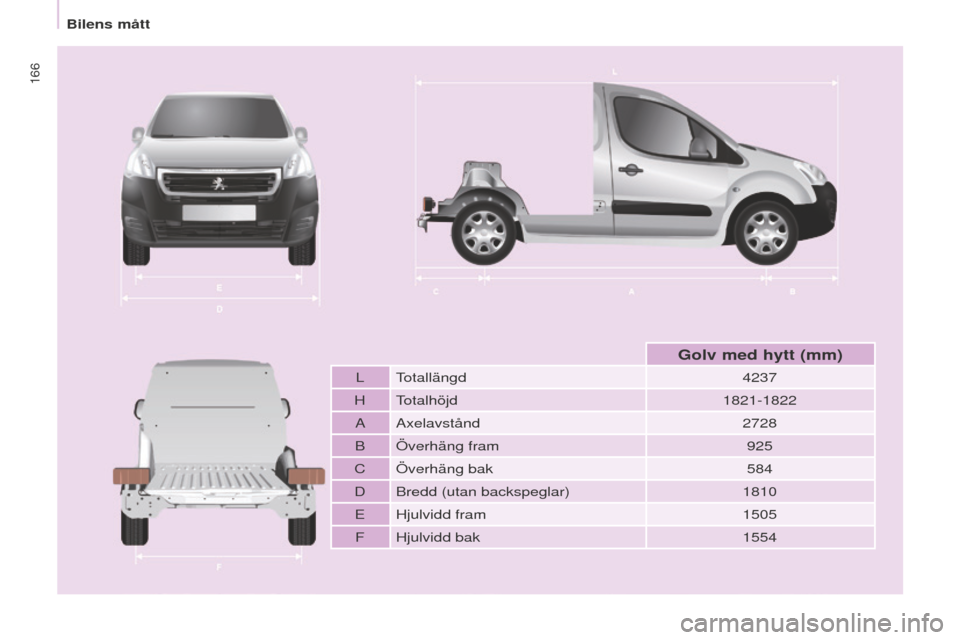

L Totallängd4237
H Totalhöjd 1821-1822
A Axelavstånd 2728
B Överhäng fram 925
C Överhäng bak 584
D Bredd (utan backspeglar) 1810
E Hjulvidd fram 1505
F Hjulvidd bak 1554
Golv med hytt (mm)
Bilens mått
