Page 145 of 285

143
301_da_Chap09_info-pratiques_ed01-2014
Udskiftning af en sikring
I ordenDefektPEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes installation af tilbehør, som ikke
er leveret eller anbefalet af PEUGEOT,
og som ikke er installeret i henhold til
deres anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger mere
end 10
milliampere.
Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, før
du installerer andet udstyr eller elektrisk
tilbehør i bilen.
Før en sikring udskiftes, er det nødvendigt:
F
A
t kende årsaget til fejlen og udbedre den.
F
A
t afbryde alle el-forbrugere.
F
A
t standse bilen og afbryde tændingen.
F
A
t lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
Ved udskiftning af sikring er det vigtigt:
F
A
t anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at
kontrollere dens tråd.
F
A
ltid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme farve),
da en anden styrke vil kunne forårsage
funktionsfejl (risiko for kortslutning).
Tang
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted.
Hvis fejlen genopstår kort tid efter
udskiftning af en sikring, skal det
elektriske udstyr kontrolleres på et aut.
PEUGEOT-værksted eller på et andet
kvalificeret værksted.
9
Praktiske oplysninger
Page 146 of 285
144
301_da_Chap09_info-pratiques_ed01-2014
Sikringer i instrumentbord
Sikringsboksen sidder nederst
i instrumentbordet (i venstre side).
Adgang til sikringer
F Se afsnittet "Adgang til værktøj".Sikring nr.
Strømstyrke Funktioner
F02 5 A
Justering af lygter i højden, diagnosestik, betjeningspanel til
klimaanlæg
F09 5 A
Alarm, alarm (eftermonteret udstyr)
F11 5 A
Ekstra varmesystem
F13 5 A
Parkeringshjælp, parkeringshjælp (eftermonteret udstyr)
F14 10
A
Betjeningspanel til klimaanlæg
F16 15
A
Cigartænder, 12
V tilbehørsstik
F17 15
A
Radio, radio (eftermonteret udstyr)
F18 20
ARadio / Bluetooth, radio (eftermonteret udstyr)
F19 5
AMonokrom skærm C
F23 5
ALoftslys, kortlæselamper
F26 15
AHorn
F27 15
AVinduesvaskerpumpe
F28 5
ATændingslås
Skemaer over sikringer
Praktiske oplysninger
Page 147 of 285
145
301_da_Chap09_info-pratiques_ed01-2014
Sikring nr.Strømstyrke Funktioner
F29 -Ikke anvendt
F30 10
AEl-opvarmede sidespejle
F31 25
AEl-opvarmet bagrude
F32 -Ikke anvendt
F33 30
AEl-rude for
F34 30
AEl-rude bag
F35 30
AOpvarmede sæder for
F36 -Ikke anvendt
F37 20
AStyreboks til anhænger
9
Praktiske oplysninger
Page 148 of 285
146
301_da_Chap09_info-pratiques_ed01-2014
Sikring nr.Strømstyrke Funktioner
F14 15
ADen nederste del af den opvarmede forrude
F15 5
AKølekompressor
F16 15
ATågeforlygter
F18 10
AHøjre fjernlys
F19 10
AVenstre fjernlys
F29 40
AForrudeviskermotor
F30 80
ATændrør (diesel)
Adgang til sikringer
F Afklips dækslet
F
S kift sikringen (se pågældende afsnit)
F
E
fter indgrebet lukkes dækslet meget
forsigtigt for at sikre at sikringsboksen er
tæt.
Skemaer over sikringerSikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved
batteriet (i venstre side).
Praktiske oplysninger
Page 149 of 285
147
301_da_Chap09_info-pratiques_ed01-2014

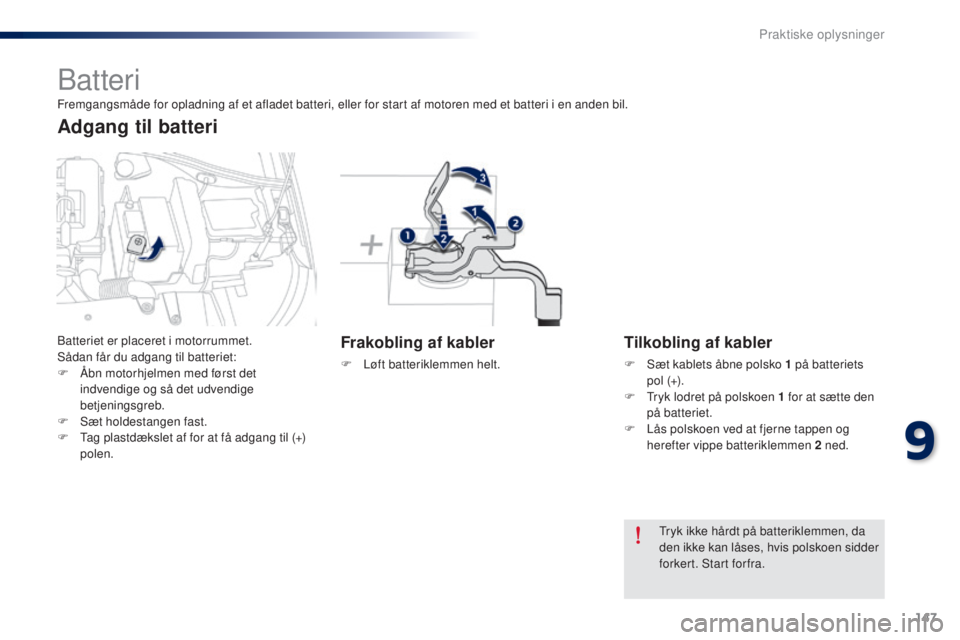

Batteri
Frakobling af kabler
F Løft batteriklemmen helt.
Tilkobling af kabler
F Sæt kablets åbne polsko 1 på batteriets
p o l (+) .
F
T
ryk lodret på polskoen 1 for at sætte den
på batteriet.
F
L
ås polskoen ved at fjerne tappen og
herefter vippe batteriklemmen 2
ned.
Tryk ikke hårdt på batteriklemmen, da
den ikke kan låses, hvis polskoen sidder
forkert. Start forfra.
Fremgangsmåde for opladning af et afladet batteri, eller for start af motoren med et batteri i en anden bil.
Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:
F
Å
bn motorhjelmen med først det
indvendige og så det udvendige
betjeningsgreb.
F
Sæ
t holdestangen fast.
F
T
ag plastdækslet af for at få adgang til (+)
polen.
Adgang til batteri
9
Praktiske oplysninger
Page 150 of 285

148
301_da_Chap09_info-pratiques_ed01-2014

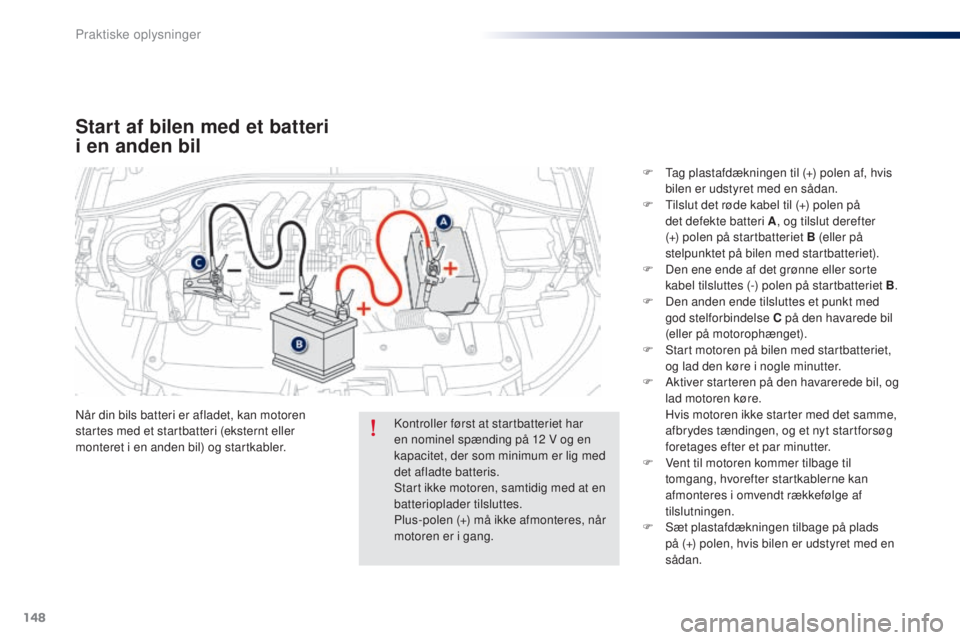

Start af bilen med et batteri
i en anden bil
Når din bils batteri er afladet, kan motoren
startes med et startbatteri (eksternt eller
monteret i en anden bil) og startkabler.F
T
ag plastafdækningen til (+) polen af, hvis
bilen er udstyret med en sådan.
F
T
ilslut det røde kabel til (+) polen på
det defekte batteri A , og tilslut derefter
(+) polen på startbatteriet B (eller på
stelpunktet på bilen med startbatteriet).
F
D
en ene ende af det grønne eller sorte
kabel tilsluttes (-) polen på startbatteriet B .
F
D
en anden ende tilsluttes et punkt med
god stelforbindelse C på den havarede bil
(eller på motorophænget).
F
S
tart motoren på bilen med startbatteriet,
og lad den køre i nogle minutter.
F
A
ktiver starteren på den havarerede bil, og
lad motoren køre. H vis motoren ikke starter med det samme,
afbrydes tændingen, og et nyt startforsøg
foretages efter et par minutter.
F
V
ent til motoren kommer tilbage til
tomgang, hvorefter startkablerne kan
afmonteres i omvendt rækkefølge af
tilslutningen.
F
S
æt plastafdækningen tilbage på plads
på (+) polen, hvis bilen er udstyret med en
sådan.
Kontroller først at startbatteriet har
en nominel spænding på 12
V og en
kapacitet, der som minimum er lig med
det afladte batteris.
Start ikke motoren, samtidig med at en
batterioplader tilsluttes.
Plus-polen (+) må ikke afmonteres, når
motoren er i gang.
Praktiske oplysninger
Page 151 of 285

149
301_da_Chap09_info-pratiques_ed01-2014

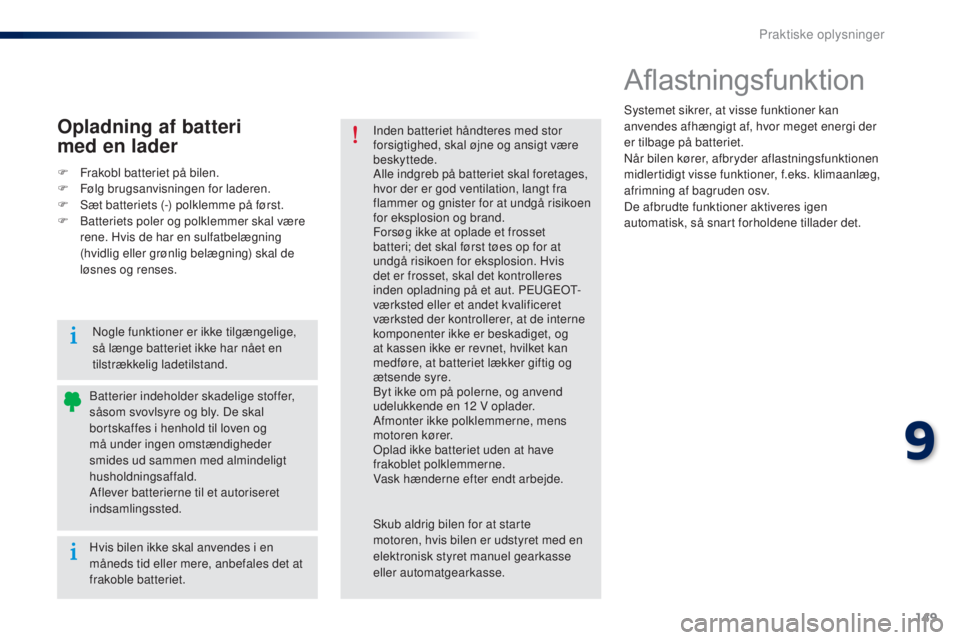

Aflastningsfunktion
Systemet sikrer, at visse funktioner kan
anvendes afhængigt af, hvor meget energi der
er tilbage på batteriet.
Når bilen kører, afbryder aflastningsfunktionen
midlertidigt visse funktioner, f.eks. klimaanlæg,
afrimning af bagruden osv.
De afbrudte funktioner aktiveres igen
automatisk, så snart forholdene tillader det.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales det at
frakoble batteriet. Batterier indeholder skadelige stoffer,
såsom svovlsyre og bly. De skal
bortskaffes i henhold til loven og
må under ingen omstændigheder
smides ud sammen med almindeligt
husholdningsaffald.
Aflever batterierne til et autoriseret
indsamlingssted. Inden batteriet håndteres med stor
forsigtighed, skal øjne og ansigt være
beskyttede.
Alle indgreb på batteriet skal foretages,
hvor der er god ventilation, langt fra
flammer og gnister for at undgå risikoen
for eksplosion og brand.
Forsøg ikke at oplade et frosset
batteri; det skal først tøes op for at
undgå risikoen for eksplosion. Hvis
det er frosset, skal det kontrolleres
inden opladning på et aut. PEUGEOT-
værksted eller et andet kvalificeret
værksted der kontrollerer, at de interne
komponenter ikke er beskadiget, og
at kassen ikke er revnet, hvilket kan
medføre, at batteriet lækker giftig og
ætsende syre.
Byt ikke om på polerne, og anvend
udelukkende en 12
V oplader.
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Vask hænderne efter endt arbejde.
Skub aldrig bilen for at starte
motoren, hvis bilen er udstyret med en
elektronisk styret manuel gearkasse
eller automatgearkasse.
Opladning af batteri
med en lader
F Frakobl batteriet på bilen.
F
F ølg brugsanvisningen for laderen.
F
S
æt batteriets (-) polklemme på først.
F
B
atteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning
(hvidlig eller grønlig belægning) skal de
løsnes og renses.
Nogle funktioner er ikke tilgængelige,
så længe batteriet ikke har nået en
tilstrækkelig ladetilstand.
9
Praktiske oplysninger
Page 152 of 285
150
301_da_Chap09_info-pratiques_ed01-2014
Systemet styrer, hvor længe visse funktioner
er aktiveret, for at sikre at batteriet altid er
tilstrækkeligt opladet.
Når motoren er slukket, kan visse funktioner
anvendes i op til i alt ca. 30 minutter (lyd- og
telematikanlæg, vinduesviskere, nærlys,
loftslys, osv.).
Energisparetilstand
Aktivering af tilstanden
Når tiden er gået, vises en meddelelse
om aktivering af energisparefunktionen på
displayet, og de aktive funktioner sættes i
st a n dby.
Hvis en samtale over mobiltelefonen er i gang
samtidig, holdes den i ca. 10
minutter med
radioens håndfri sæt.
Afslutning af tilstanden
De pågældende funktioner aktiveres igen
automatisk, næste gang bilen bruges.
F
H
vis de pågældende funktioner skal
anvendes med det samme, skal motoren
startes og køre i mindst 5
minutter.
Hvis batteriet er afladet, kan motoren
ikke startes (se det pågældende afsnit).
Praktiske oplysninger
