Instrumenti i kontrole111
Vezanje sigurnosnog pojasa 3 52.
Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 51, 3 56.
Deaktiviranje zračnog
jastuka
ON V svijetli žuto.
Svijetli pribl. 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
OFF * svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 58.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

112Instrumenti i kontroleUbrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 123.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 229.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 174.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 174.
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 161.
Treperi
Papučicu spojke morate pritisnuti za normalno pokretanje motora 3 18,
3 159.
Kod nekih verzija, poruka "aktiviraj
papučicu" prikazuje se na
informacijskom centru vozača (DIC)
3 123.
Električna parkirna kočnica m svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 174.Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 174.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.

Instrumenti i kontrole1139Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 173.
Viši stupanj
[ svijetli zeleno, kao kontrolni
indikator, ili se prikazuje kao simbol
na informacijskom centru vozača s
kombiniranim zaslonom visoke
razine, ako se radi uštede
preporučuje prebaciti u viši stupanj
prijenosa.
Na nekim se verzijama indikator
uključenog stupnja prijenosa
prikazuje kao iskočni zaslon preko
čitave stranice u informacijskom
centru vozača.
Pomoć u vožnji EcoFlex 3 128.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 161.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Upozorenje napuštanja
trake ) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.

114Instrumenti i kontrole
Ultrazvučna pomoć pri parkiranju
3 195.
Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.Sustav za elektroničku regulacija
stabilnosti 3 177, regulaciju vučne
snage 3 176.
Isključen sustav kontrole proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kada filtar krutih čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.Svijetli
Filtar krutih čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 164, Sustav
stop-start 3 161.
AdBlue
Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
AdBlue 3 166.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.

Instrumenti i kontrole115
SvijetliGubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 226.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 165.
Odzračivanje sustava dizel goriva
3 232.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Smanjena snaga motora # svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 136.

116Instrumenti i kontroleDugo svjetlo
C svijetli plavo.
Uključuje se kad su uključena duga
svjetla, tijekom upozorenja prednjim
svjetlima 3 137 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 140.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 138, 3 140.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli Greška u sustavu.
Zatražite pomoć radionice.Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav
aktiviran 3 139.
Automatska kontrola svjetla 3 137.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 144.
Stražnje svjetlo za maglu r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 145.
Niska razine tekućine za
pranje
G svijetli žuto.
Razine tekućine za pranje je niska. Tekućina za pranje 3 229.Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan.
Tempomat 3 179.
Prilagodljivi tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Prilagodljivi tempomat je aktivan.
Prilagodljivi tempomat 3 182.
Otkriveno je vozilo ispred
sustava A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.

Instrumenti i kontrole117
Prilagodljivi tempomat 3 182,
Upozorenje na sudar sprijeda 3 189.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se
nalazi na sklopu instrumenata između brzinomjera i mjerača broja okretaja.
Dostupan je kao zaslon srednje klase
opreme ili kombinirani zaslon više
klase opreme.Na zaslonu srednje klase opreme se
prikazuje:
■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ neka kontrolna svjetla
■ informacije o vozilu
■ informacije o putu/gorivu
■ poruke vozila su prikazane kao kodni brojevi 3 123.

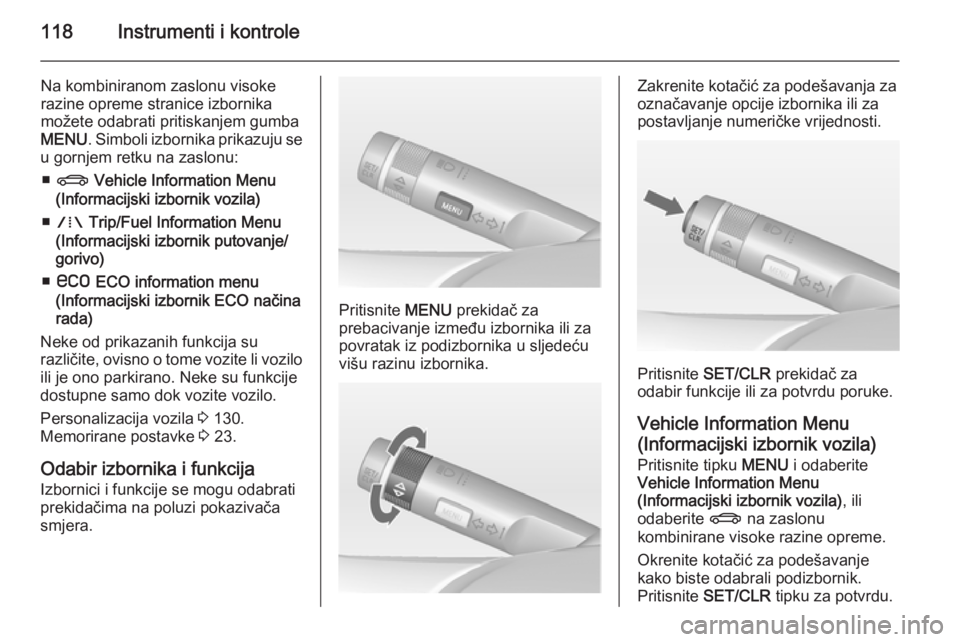

118Instrumenti i kontrole
Na kombiniranom zaslonu visoke
razine opreme stranice izbornika
možete odabrati pritiskanjem gumba
MENU . Simboli izbornika prikazuju se
u gornjem retku na zaslonu:
■ X Vehicle Information Menu
(Informacijski izbornik vozila)
■ W Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo)
■ s ECO information menu
(Informacijski izbornik ECO načina rada)
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 130.
Memorirane postavke 3 23.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU prekidač za
prebacivanje između izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR prekidač za
odabir funkcije ili za potvrdu poruke.
Vehicle Information Menu(Informacijski izbornik vozila)
Pritisnite tipku MENU i odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) , ili
odaberite X na zaslonu
kombinirane visoke razine opreme.
Okrenite kotačić za podešavanje
kako biste odabrali podizbornik.
Pritisnite SET/CLR tipku za potvrdu.
