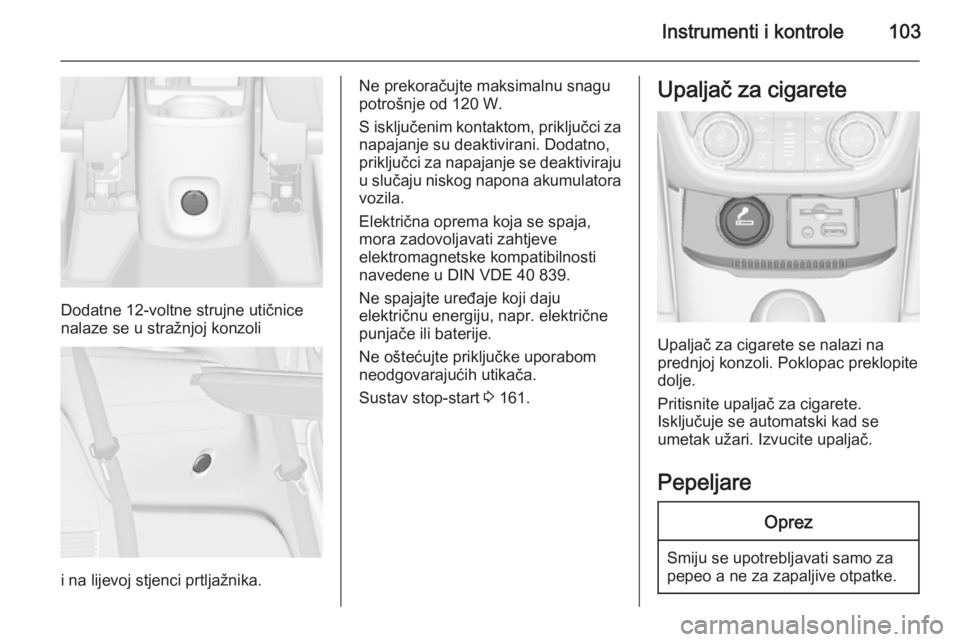

Instrumenti i kontrole103
Dodatne 12-voltne strujne utičnice
nalaze se u stražnjoj konzoli
i na lijevoj stjenci prtljažnika.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 161.Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli. Poklopac preklopite dolje.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.

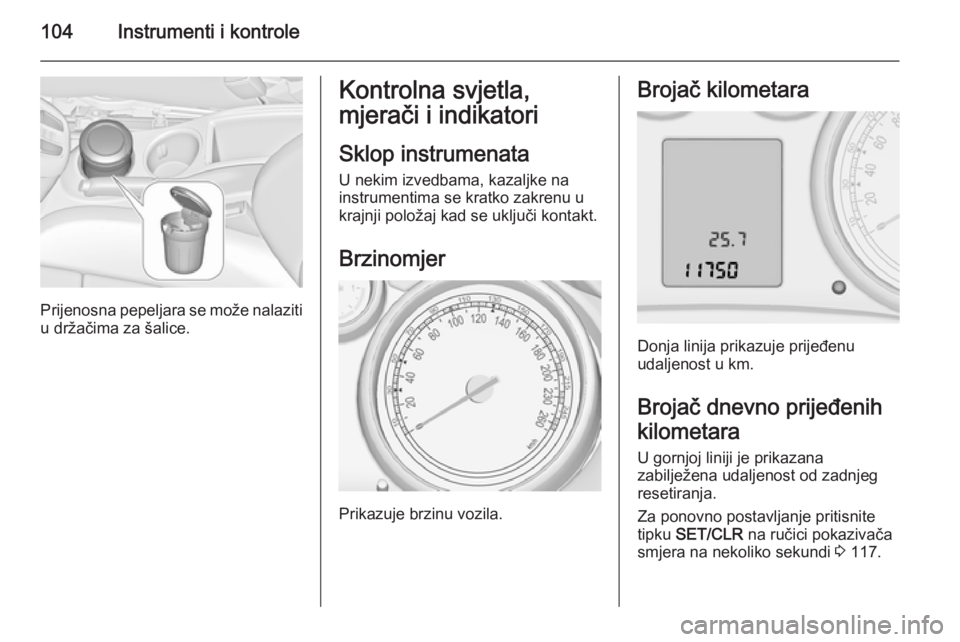

104Instrumenti i kontrole
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 117.

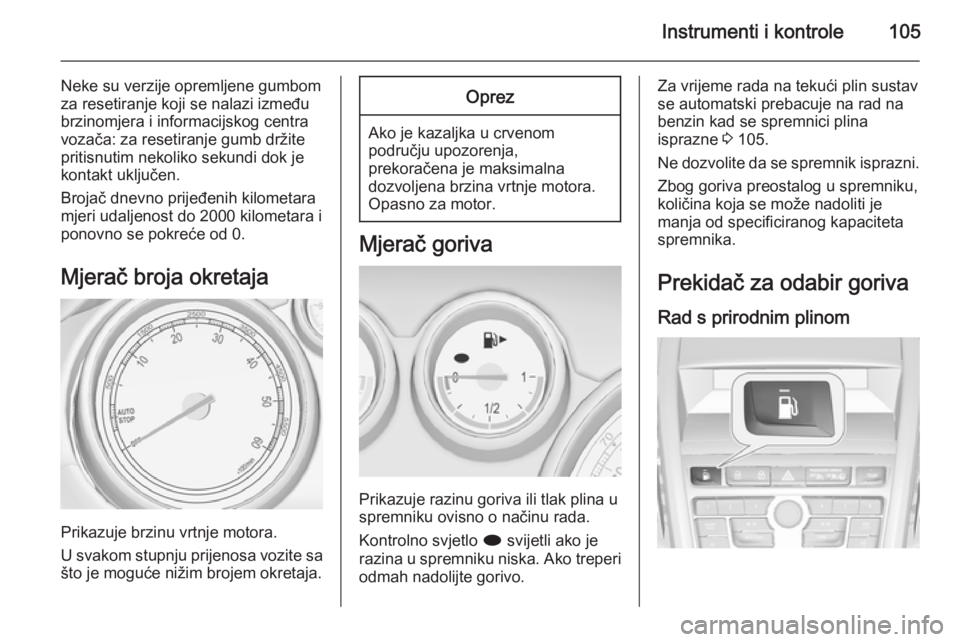

Instrumenti i kontrole105
Neke su verzije opremljene gumbom
za resetiranje koji se nalazi između
brzinomjera i informacijskog centra
vozača: za resetiranje gumb držite
pritisnutim nekoliko sekundi dok je
kontakt uključen.
Brojač dnevno prijeđenih kilometara
mjeri udaljenost do 2000 kilometara i
ponovno se pokreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili tlak plina u
spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 105.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Rad s prirodnim plinom

106Instrumenti i kontrole
Pritisnite gumb Y za prebacivanje
između rada na benzin i prirodni plin. LED 1 lampica pokazuje trenutni
način rada.1 isključeno=pogon na prirodni
plin.1 svijetli=pogon na benzin.1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste goriva.
Čim se spremnik prirodnog plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za pogon na prirodni plin
3 210.
Rad na tekući plin
Pritisnite gumb LPG za prebacivanje
između rada na benzin i tekući plin.
LED 1 lampica pokazuje trenutni
način rada.
1 isključeno=rad s benzinom1 svijetli=rad s tekućim plinom1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad s tekućim plinom
3 211.
Mjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.

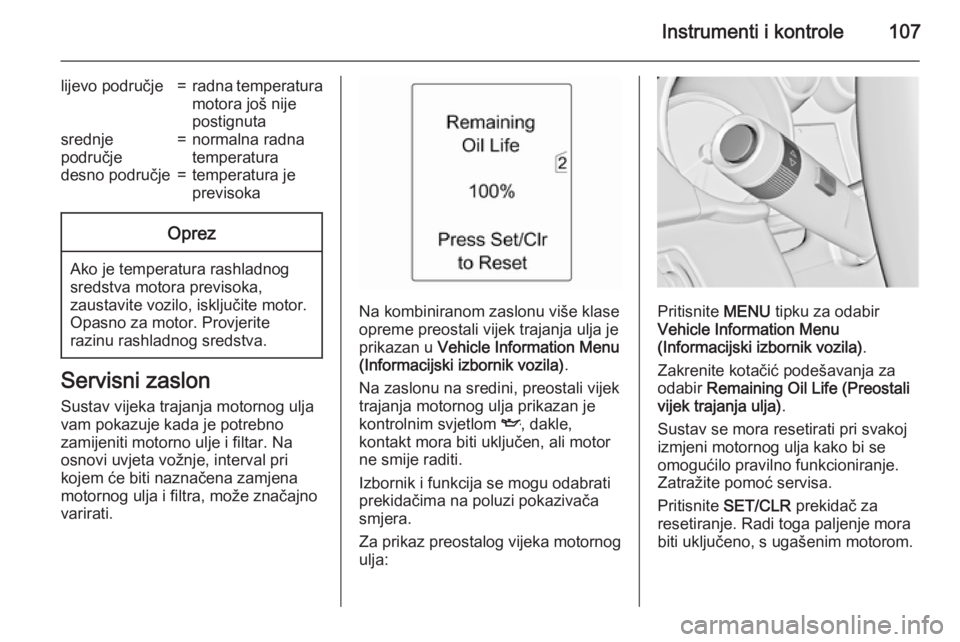

Instrumenti i kontrole107
lijevo područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno područje=temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filtar. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtra, može značajno
varirati.
Na kombiniranom zaslonu više klase
opreme preostali vijek trajanja ulja je
prikazan u Vehicle Information Menu
(Informacijski izbornik vozila) .
Na zaslonu na sredini, preostali vijek
trajanja motornog ulja prikazan je
kontrolnim svjetlom I, dakle,
kontakt mora biti uključen, ali motor
ne smije raditi.
Izbornik i funkcija se mogu odabrati prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Pritisnite SET/CLR prekidač za
resetiranje. Radi toga paljenje mora
biti uključeno, s ugašenim motorom.

108Instrumenti i kontrole

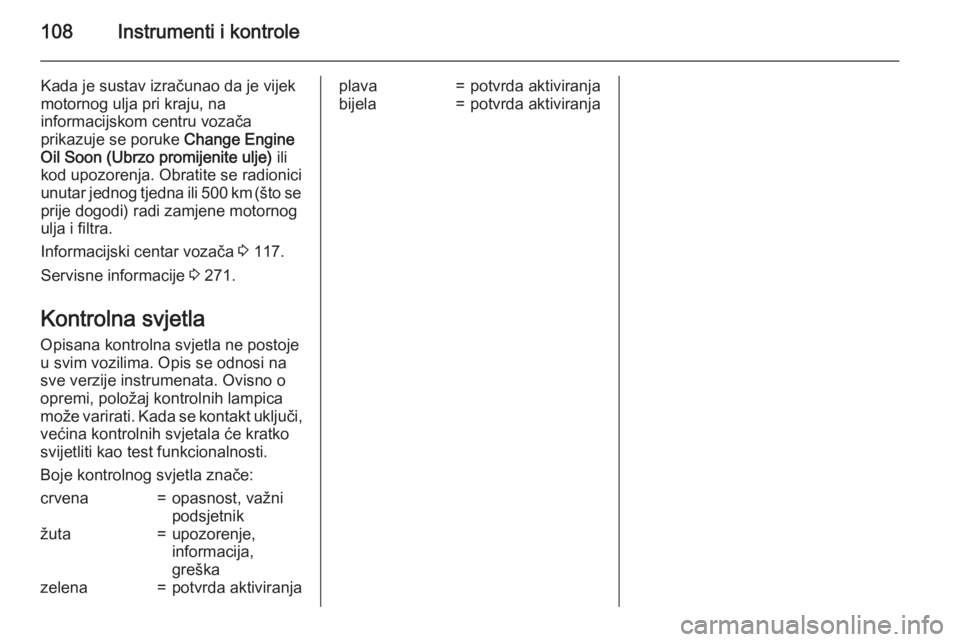

Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtra.
Informacijski centar vozača 3 117.
Servisne informacije 3 271.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje,
informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

Instrumenti i kontrole109
Kontrolna svjetla na sklopu instrumenata

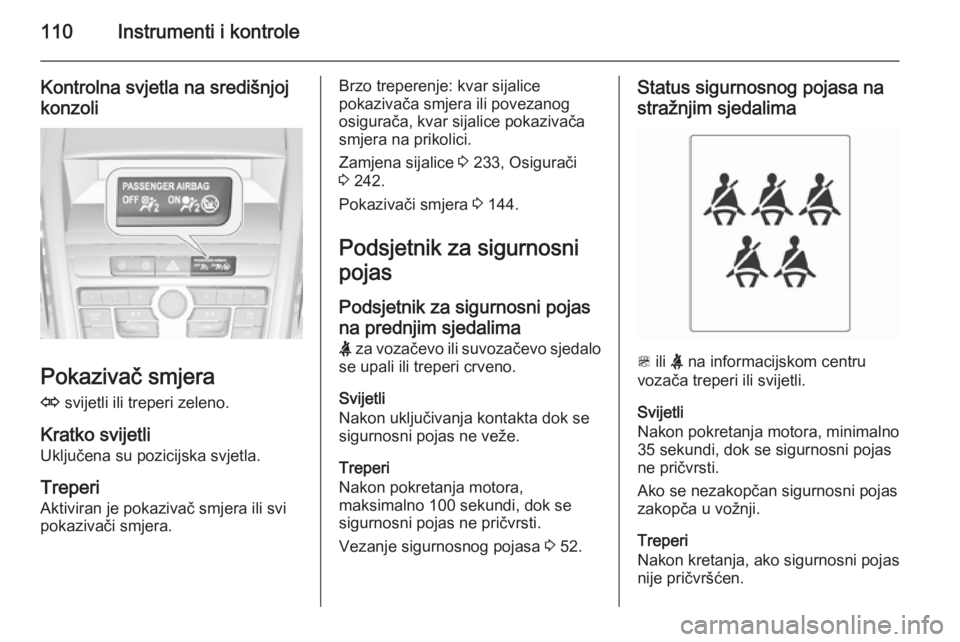

110Instrumenti i kontrole
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 233, Osigurači
3 242.
Pokazivači smjera 3 144.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo ili suvozačevo sjedalo
se upali ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora,
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Vezanje sigurnosnog pojasa 3 52.Status sigurnosnog pojasa na
stražnjim sjedalima
> ili X na informacijskom centru
vozača treperi ili svijetli.
Svijetli
Nakon pokretanja motora, minimalno
35 sekundi, dok se sigurnosni pojas
ne pričvrsti.
Ako se nezakopčan sigurnosni pojas zakopča u vožnji.
Treperi
Nakon kretanja, ako sigurnosni pojas nije pričvršćen.
