Soins du véhicule255Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

256Soins du véhicule
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule257
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Rétroviseur chauffé, système
antivol7Commande du ventilateur,
module de commande du
moteur, module de commande
de boîte de vitesses8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie11Déverrouillage du coffreN°Circuit électrique12Éclairage directionnel adaptatif,
commande automatique des
feux13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)N°Circuit électrique26Phares antibrouillard27Chauffage du gazole (diesel)28Système Stop/Start29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Rétroviseur extérieur arrière,
détecteur de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant

258Soins du véhicule
N°Circuit électrique38Pompe à vide39Module de commande central40Lave-glace avant, lave-glace
arrière41Feu de route droit (halogène)42Ventilateur de radiateur43Essuie-glace avant44Essuie-glace avant45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51Volet d'air52Chauffage auxiliaire, moteur
dieselN°Circuit électrique53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisation
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.

Soins du véhicule259
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.
N°Circuit électrique1Commandes au volant de régu‐
lateur de vitesse, limiteur de
vitesse, régulateur de vitesse
adaptatif2Éclairage extérieur, module
confort/commodité3Éclairage extérieur, module
confort/commodité4Infotainment System5Infotainment System, combiné
d'instrumentsN°Circuit électrique6Prise de courant, allume-cigares7Prise de courant8Feu de croisement gauche,
module confort-commodité9Feu de croisement droit, module
confort-commodité, module
d'airbag10Serrures de porte, module
confort/commodité11Soufflerie12–13–14Connecteur de diagnostic15Airbag16Prise de courant17Système de climatisation18Logistique

260Soins du véhicule

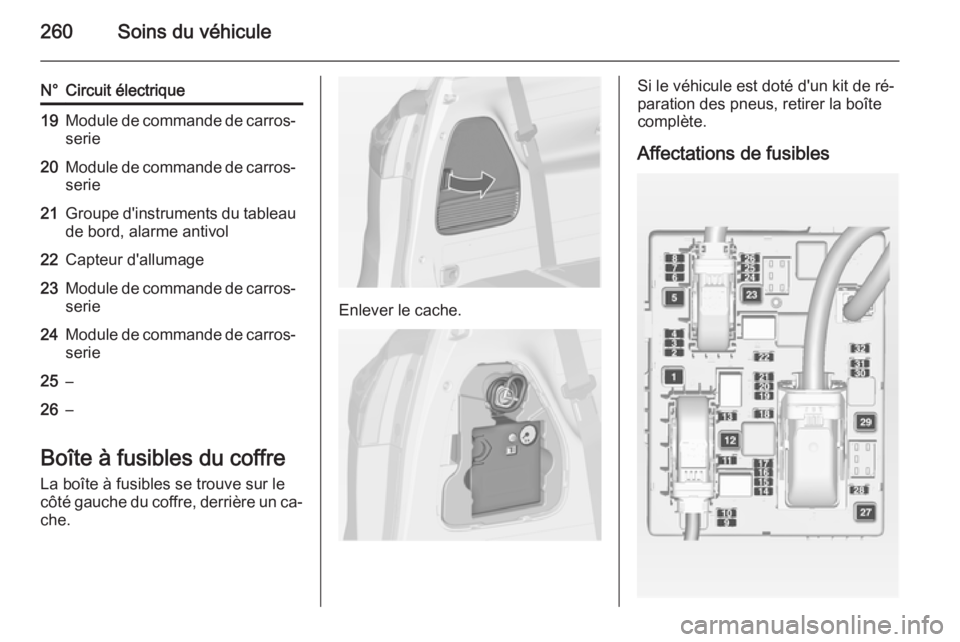

N°Circuit électrique19Module de commande de carros‐serie20Module de commande de carros‐serie21Groupe d'instruments du tableau de bord, alarme antivol22Capteur d'allumage23Module de commande de carros‐
serie24Module de commande de carros‐ serie25–26–
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur lecôté gauche du coffre, derrière un ca‐
che.
Enlever le cache.
Si le véhicule est doté d'un kit de ré‐
paration des pneus, retirer la boîte
complète.
Affectations de fusibles

Soins du véhicule261
N°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4Système de réduction cataly‐
tique sélective5–6–7Siège électrique8–9Système de réduction cataly‐
tique sélective10Capteur d'oxyde d'azote11Module de remorque, prise de
remorque12Module de remorque13Sortie pour remorque14–15–N°Circuit électrique16Rétroviseur intérieur, caméra
arrière17Prise de courant18–19Chauffage du volant20Store21Sièges avant chauffés22–23–24Système de réduction cataly‐
tique sélective25–26–27–28–29–30–N°Circuit électrique31–32Système de suspension active,
avertissement de franchisse‐
ment de ligne

262Soins du véhiculeOutillage du véhiculeOutillage
Certains outils, l'oeillet de remor‐
quage (uniquement pour les véhicu‐
les avec roue de secours) et l'équipe‐ ment de levage de véhicule sont ran‐
gés dans le rangement à l'arrière
dans le plancher du coffre.
Ouvrir le recouvrement à l'avant du
hayon.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure
anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans le champ de vision du conducteur se‐
lon la réglementation du pays.Désignations des pneus
par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R=Type de carcasse : radialeRF=Type : RunFlat16=Diamètre des jantes en pouces95=Indice de capacité de charge
par exemple : 95 correspond à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
