Soins du véhicule2399Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est maintenu ouvert auto‐
matiquement par un dispositif de le‐
vage.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture
Abaisser le capot, le laisser tomber
dans le verrou. Vérifier le verrouil‐
lage.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. Veiller à ce que l'huile utilisée respecte les
valeurs spécifiées. Fluides et lubri‐
fiants recommandés 3 287.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.

240Soins du véhicule
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Sur certains moteurs, un entonnoir
est nécessaire pour faire l'appoint
d'huile moteur.
L'entonnoir est disposé dans le ran‐
gement droit du coffre.
Utiliser l'entonnoir pour ajouter de
l'huile moteur par l'ouverture.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 303.
Remettre le bouchon droit et le serrer.

Soins du véhicule241Liquide de refroidissement
du moteur
Le liquide de refroidissement offre une protection contre le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐ res allant jusqu'à -37°C.Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le bou‐ chon.
Moteur B16DTH : après avoir dé‐ marré le moteur, régler le chauffage
sur la température la plus élevée et la
vitesse du ventilateur sur le premier
niveau au moins pendant environ
5 minutes. Ceci permet à l'air du cir‐
cuit de refroidissement de s'échap‐
per.
Faire contrôler la concentration de li‐
quide de refroidissement et faire re‐
médier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de direction
assistéeAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger le circuit de direction et provo‐ quer des pannes. Ne pas laisser

242Soins du véhiculede saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir/de la jauge ou pénétrer
dans le réservoir.
Le niveau du liquide de direction as‐ sistée ne doit normalement pas être
vérifié. Si un bruit inhabituel est audi‐
ble pendant l'utilisation du volant ou si la direction réagit de manière inhabi‐tuelle, demander l'aide d'un atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en
cas de baisses soudaines de tem‐
pérature.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.

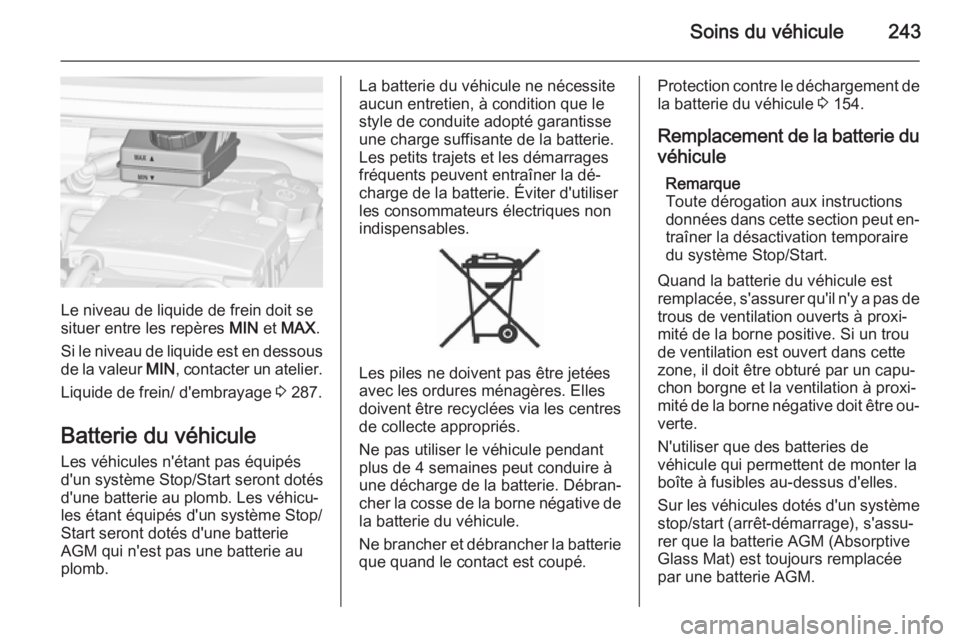

Soins du véhicule243
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 287.
Batterie du véhicule Les véhicules n'étant pas équipés
d'un système Stop/Start seront dotés
d'une batterie au plomb. Les véhicu‐ les étant équipés d'un système Stop/
Start seront dotés d'une batterie
AGM qui n'est pas une batterie au
plomb.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter d'utiliser
les consommateurs électriques non
indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 154.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut en‐ traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Sur les véhicules dotés d'un système
stop/start (arrêt-démarrage), s'assu‐
rer que la batterie AGM (Absorptive
Glass Mat) est toujours remplacée
par une batterie AGM.

244Soins du véhicule
Une batterie AGM se reconnaît à l'éti‐
quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie de
véhicule d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 168.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
Démarrage par câbles auxiliaires
3 279.
Étiquette d'avertissement
Signification des symboles :
■ Pas d'étincelles ni de flammes nues
et ne pas fumer.
■ Toujours se protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.

Soins du véhicule245
■ Pour plus d'informations, consulterle manuel d'utilisation.
■ Du gaz explosif peut être présent aux alentours de la batterie du
véhicule.
Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace jus‐
qu'il reste en position soulevée, en‐ foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
Soulever le bras d'essuie-glace. Dé‐
gager le balai d'essuie-glace comme
illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

246Soins du véhiculeRemplacement des
ampoules
Couper le contact et désactiver lescommutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.Phares halogènes
Phare Bi-Halogène (1) avec une am‐
poule pour feu de route et feu de croi‐
sement.
Clignotants avant (2) .
Feu de position / feu de jour (3) .
Feu de route/de croisement (1) 1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
