2015 OPEL ZAFIRA C Instruktionsbok

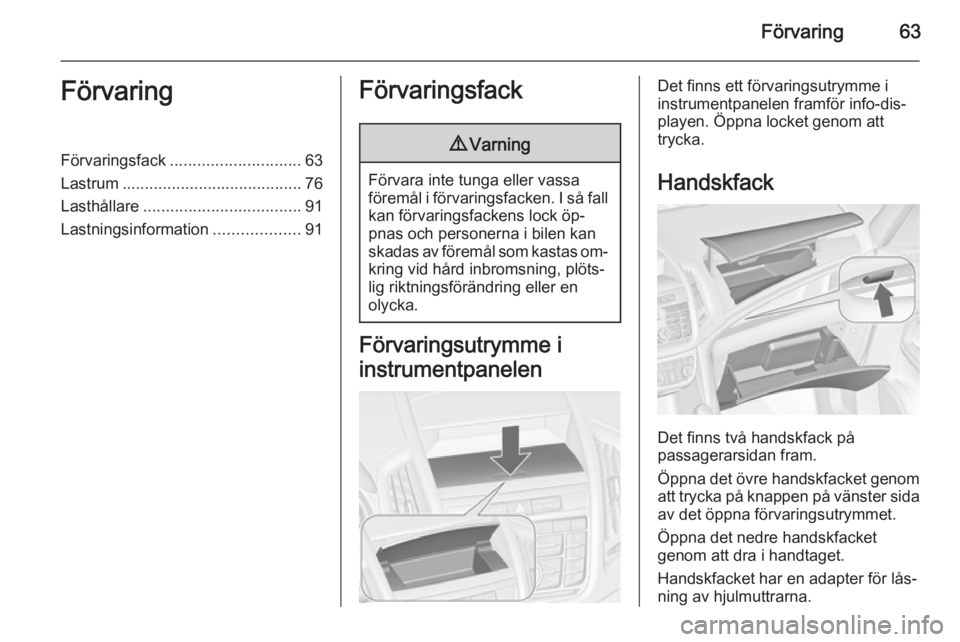

Förvaring63FörvaringFörvaringsfack............................. 63
Lastrum ........................................ 76
Lasthållare ................................... 91
Lastningsinformation ...................91Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Förvaringsutrymme i
instrumentpanelen
Det finns ett förvaringsutrymme i
instrumentpanelen framför info-dis‐
playen. Öppna locket genom att
trycka.
Handskfack
Det finns två handskfack på
passagerarsidan fram.
Öppna det övre handskfacket genom
att trycka på knappen på vänster sida av det öppna förvaringsutrymmet.
Öppna det nedre handskfacket
genom att dra i handtaget.
Handskfacket har en adapter för lås‐
ning av hjulmuttrarna.

64Förvaring

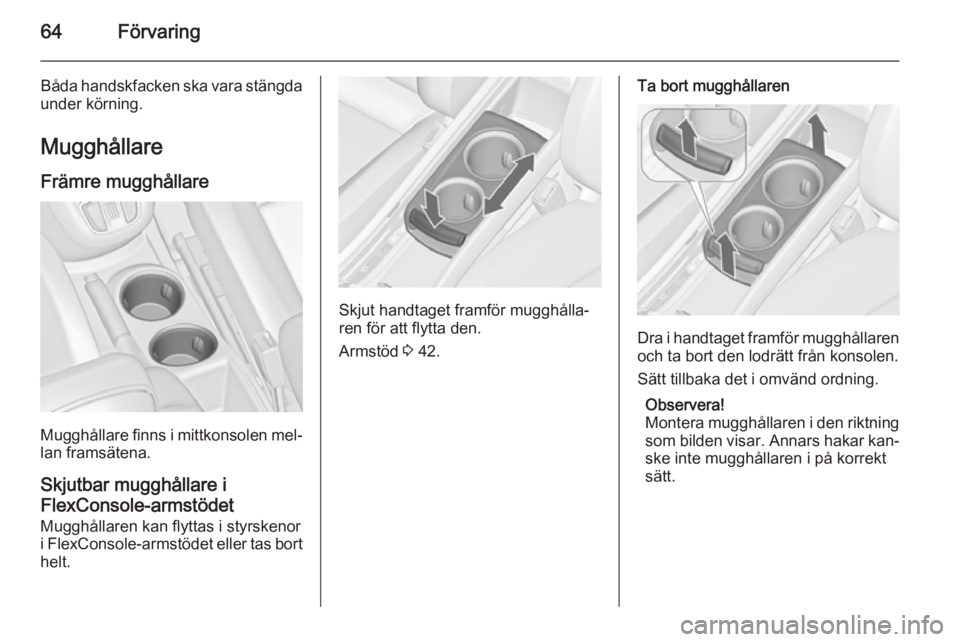

Båda handskfacken ska vara stängda
under körning.
Mugghållare
Främre mugghållare
Mugghållare finns i mittkonsolen mel‐
lan framsätena.
Skjutbar mugghållare i
FlexConsole-armstödet
Mugghållaren kan flyttas i styrskenor
i FlexConsole-armstödet eller tas bort
helt.
Skjut handtaget framför mugghålla‐
ren för att flytta den.
Armstöd 3 42.
Ta bort mugghållaren
Dra i handtaget framför mugghållaren
och ta bort den lodrätt från konsolen.
Sätt tillbaka det i omvänd ordning.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar kan‐ske inte mugghållaren i på korrekt
sätt.

Förvaring65

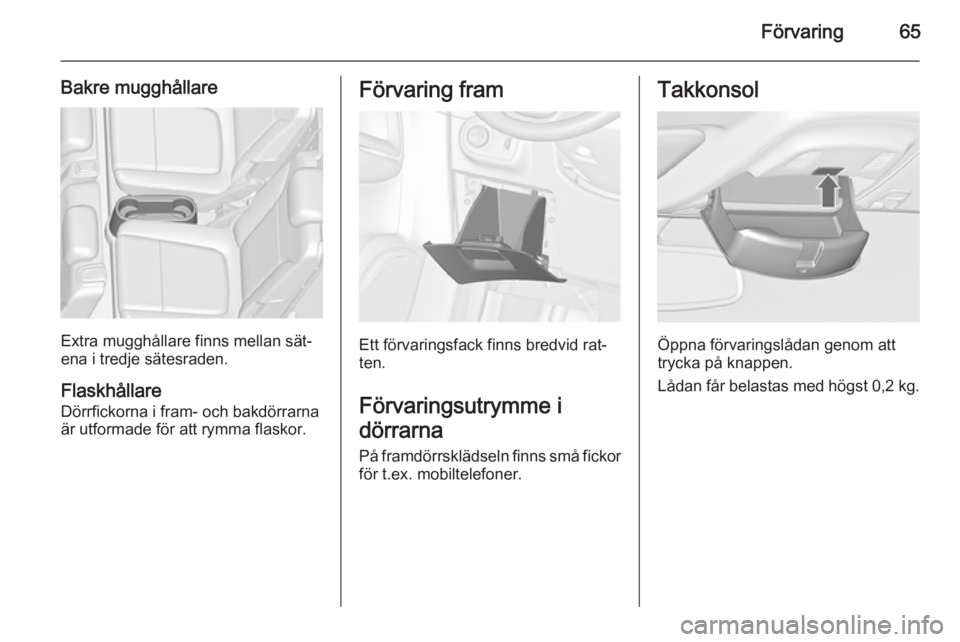

Bakre mugghållare
Extra mugghållare finns mellan sät‐
ena i tredje sätesraden.
Flaskhållare
Dörrfickorna i fram- och bakdörrarna är utformade för att rymma flaskor.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme i
dörrarna
På framdörrsklädseln finns små fickor för t.ex. mobiltelefoner.
Takkonsol
Öppna förvaringslådan genom att
trycka på knappen.
Lådan får belastas med högst 0,2 kg.

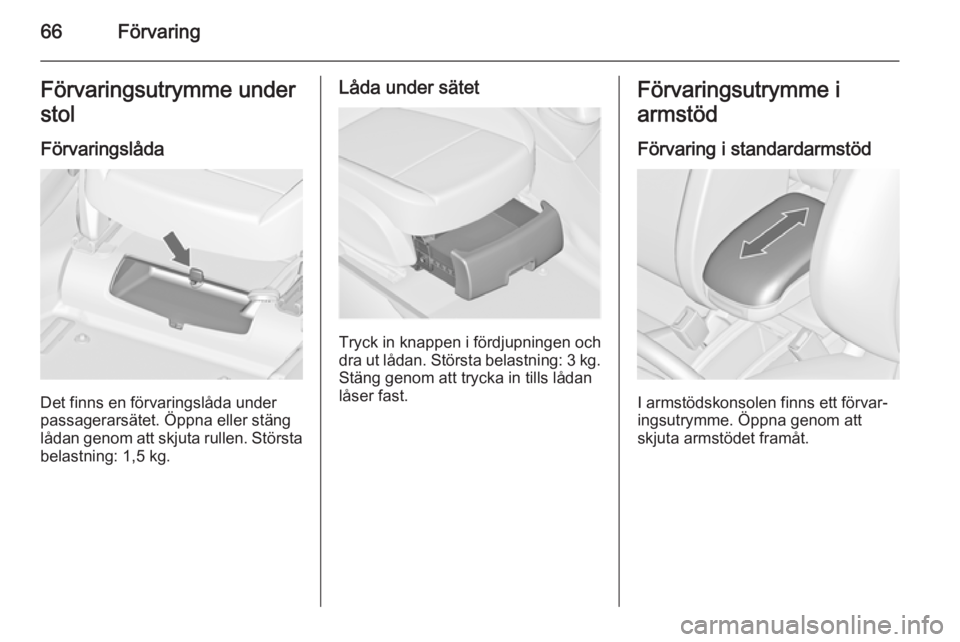

66FörvaringFörvaringsutrymme under
stol
Förvaringslåda
Det finns en förvaringslåda under
passagerarsätet. Öppna eller stäng
lådan genom att skjuta rullen. Största
belastning: 1,5 kg.
Låda under sätet
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
Förvaringsutrymme i
armstöd
Förvaring i standardarmstöd
I armstödskonsolen finns ett förvar‐
ingsutrymme. Öppna genom att
skjuta armstödet framåt.

Förvaring67

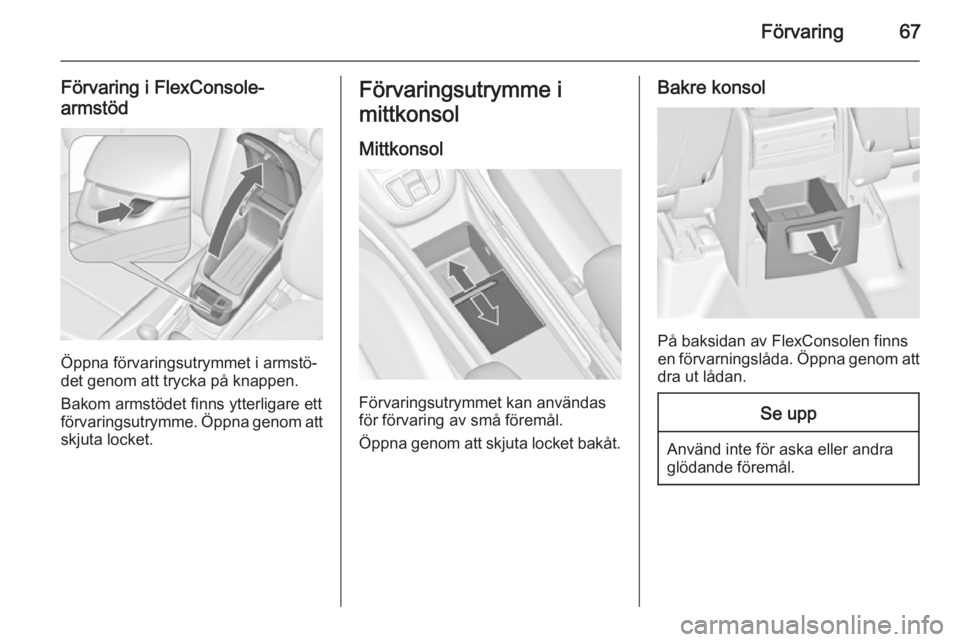

Förvaring i FlexConsole-
armstöd
Öppna förvaringsutrymmet i armstö‐
det genom att trycka på knappen.
Bakom armstödet finns ytterligare ett
förvaringsutrymme. Öppna genom att
skjuta locket.
Förvaringsutrymme i
mittkonsol
Mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
Öppna genom att skjuta locket bakåt.
Bakre konsol
På baksidan av FlexConsolen finns
en förvarningslåda. Öppna genom att dra ut lådan.
Se upp
Använd inte för aska eller andra
glödande föremål.

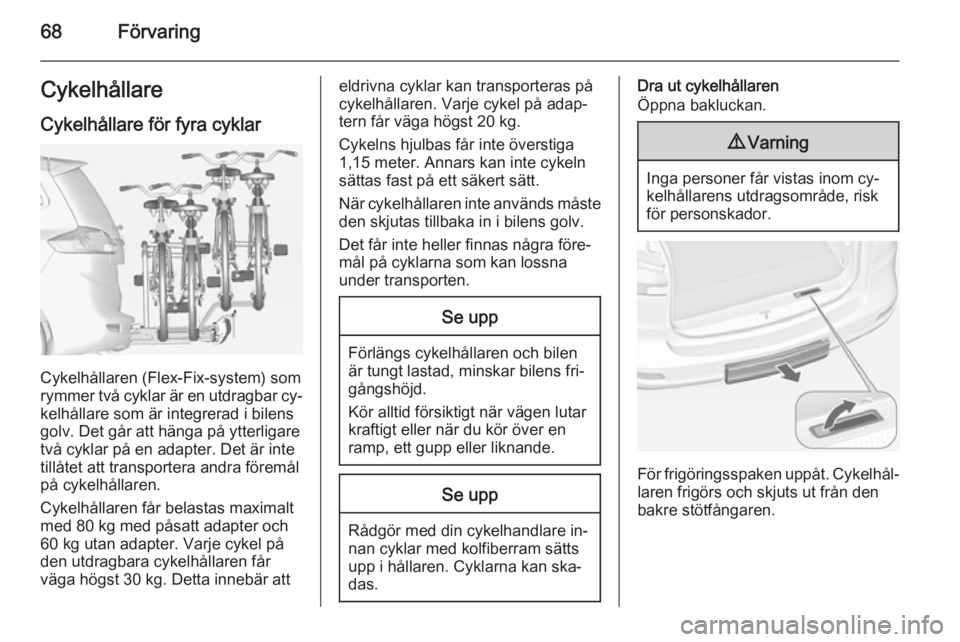

68FörvaringCykelhållare
Cykelhållare för fyra cyklar
Cykelhållaren (Flex-Fix-system) som
rymmer två cyklar är en utdragbar cy‐ kelhållare som är integrerad i bilens
golv. Det går att hänga på ytterligare
två cyklar på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 80 kg med påsatt adapter och
60 kg utan adapter. Varje cykel på
den utdragbara cykelhållaren får
väga högst 30 kg. Detta innebär att
eldrivna cyklar kan transporteras på
cykelhållaren. Varje cykel på adap‐
tern får väga högst 20 kg.
Cykelns hjulbas får inte överstiga 1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens fri‐
gångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare in‐
nan cyklar med kolfiberram sätts
upp i hållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Cykelhål‐
laren frigörs och skjuts ut från den
bakre stötfångaren.

Förvaring69

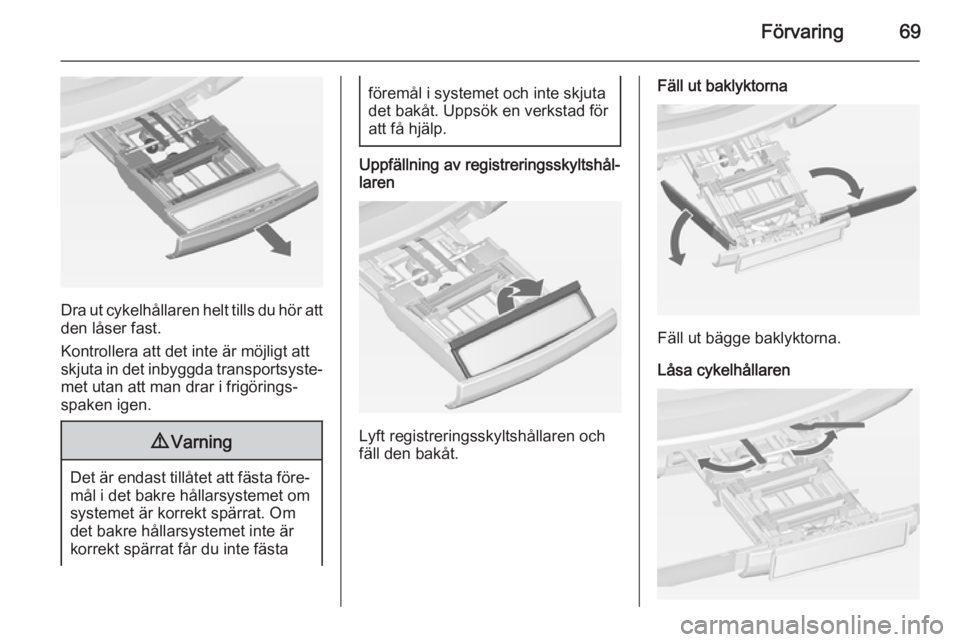

Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.
Fäll ut baklyktorna
Fäll ut bägge baklyktorna.
Låsa cykelhållaren

70Förvaring

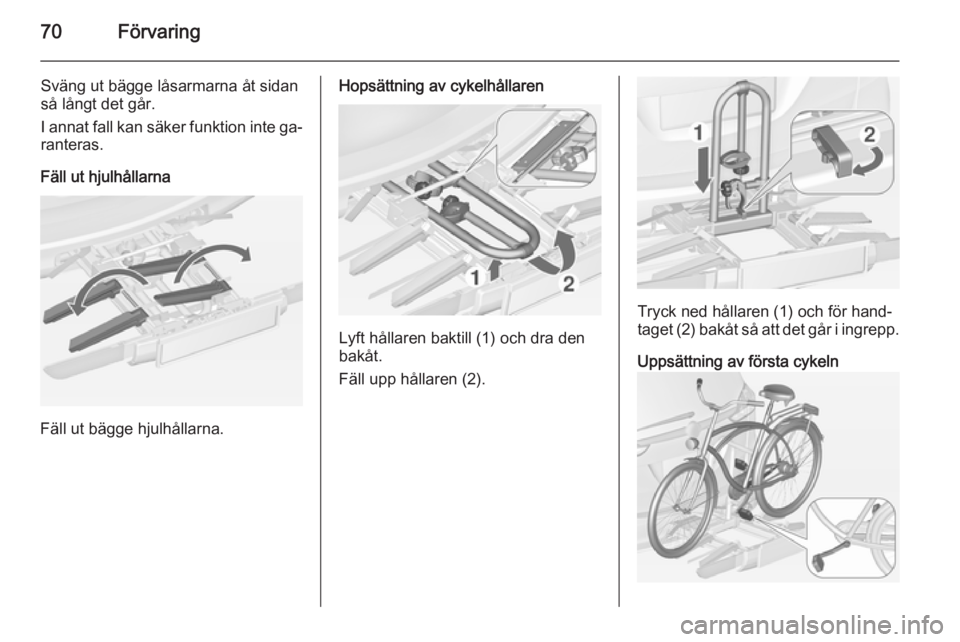

Sväng ut bägge låsarmarna åt sidan
så långt det går.
I annat fall kan säker funktion inte ga‐
ranteras.
Fäll ut hjulhållarna
Fäll ut bägge hjulhållarna.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).
Tryck ned hållaren (1) och för hand‐
taget (2) bakåt så att det går i ingrepp.
Uppsättning av första cykeln
