2015 OPEL ZAFIRA C Instruktionsbok

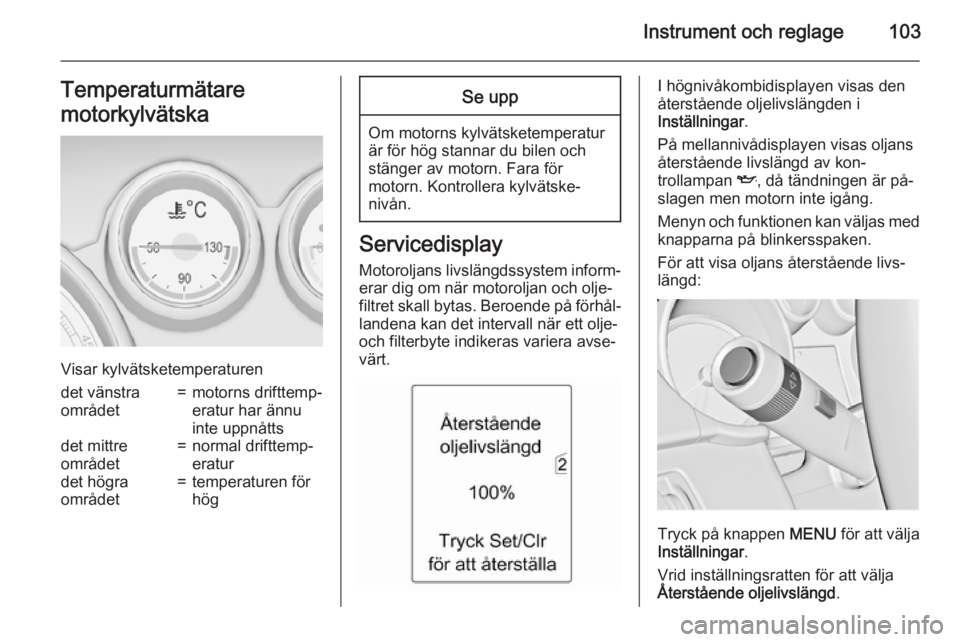

Instrument och reglage103Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det vänstra
området=motorns drifttemp‐
eratur har ännu
inte uppnåttsdet mittre
området=normal drifttemp‐
eraturdet högra
området=temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
I högnivåkombidisplayen visas den
återstående oljelivslängden i
Inställningar .
På mellannivådisplayen visas oljans återstående livslängd av kon‐
trollampan I, då tändningen är på‐
slagen men motorn inte igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:
Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .

104Instrument och reglage

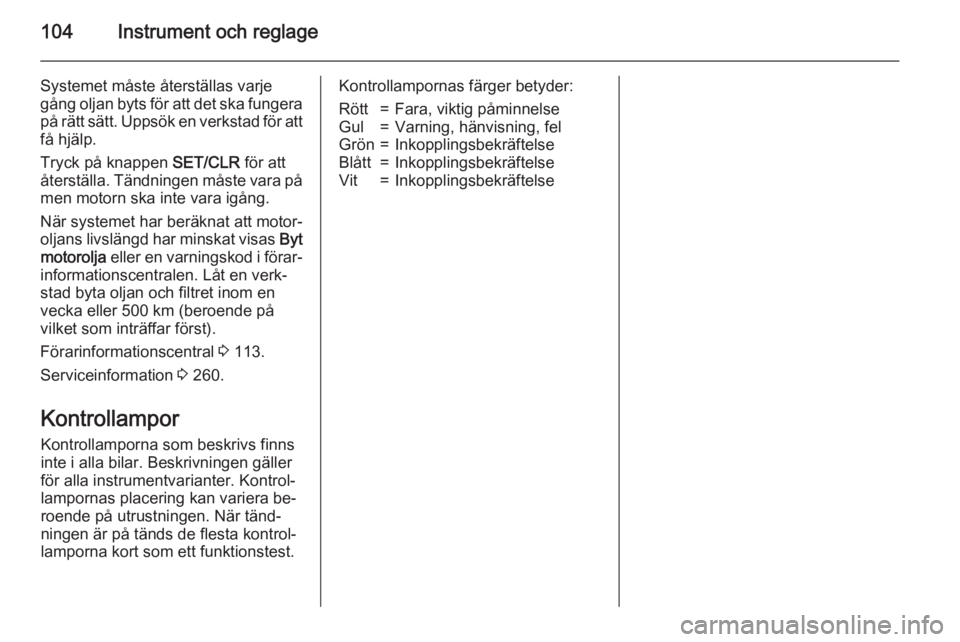

Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på men motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 113.
Serviceinformation 3 260.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött=Fara, viktig påminnelseGul=Varning, hänvisning, felGrön=InkopplingsbekräftelseBlått=InkopplingsbekräftelseVit=Inkopplingsbekräftelse

Instrument och reglage105

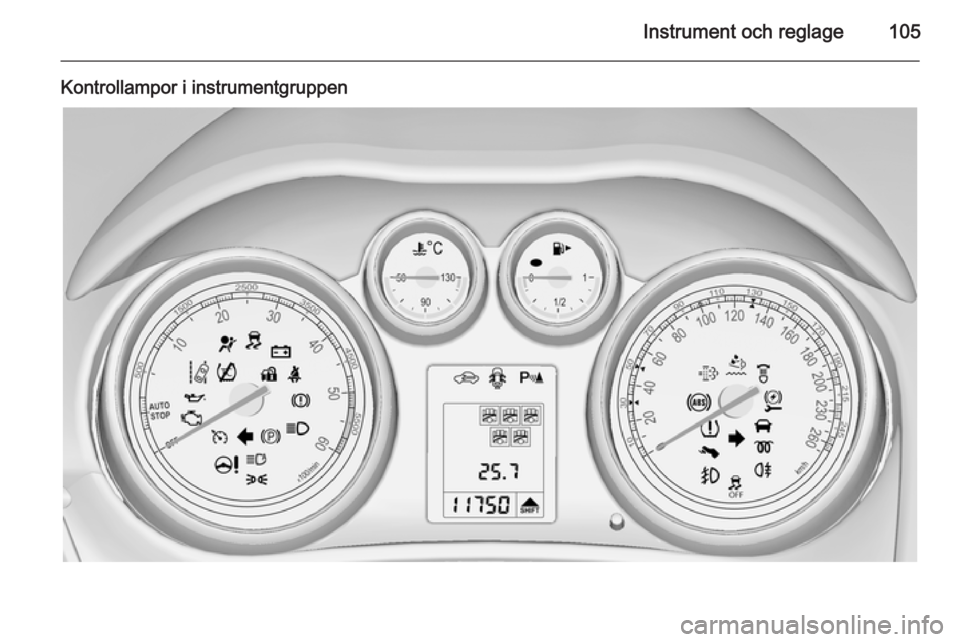

Kontrollampor i instrumentgruppen

106Instrument och reglage

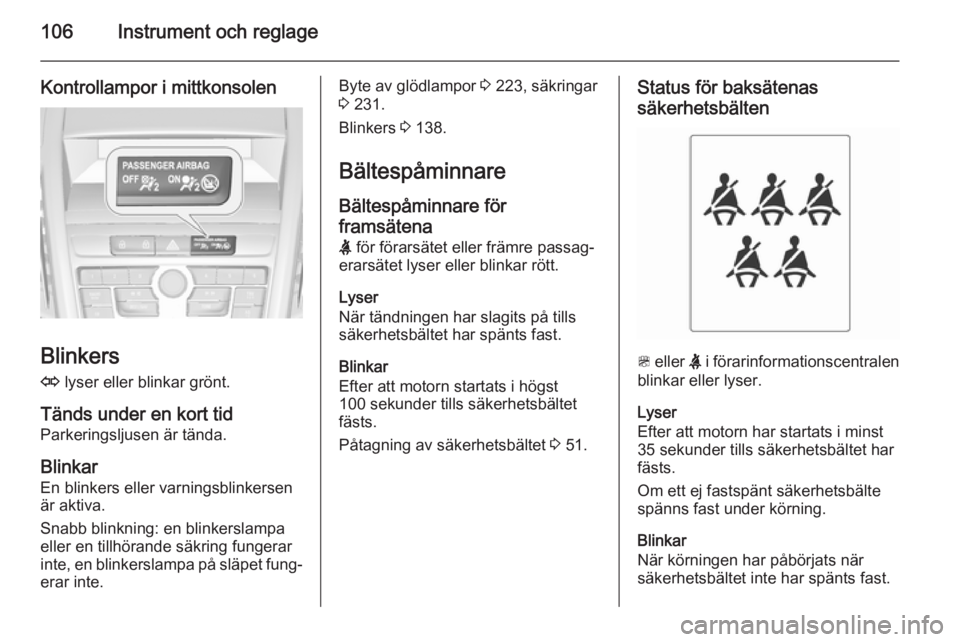

Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 223, säkringar
3 231.
Blinkers 3 138.
Bältespåminnare Bältespåminnare för
framsätena
X för förarsätet eller främre passag‐
erarsätet lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 51.Status för baksätenas
säkerhetsbälten
> eller X i förarinformationscentralen
blinkar eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder tills säkerhetsbältet har
fästs.
Om ett ej fastspänt säkerhetsbälte
spänns fast under körning.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.

Instrument och reglage107

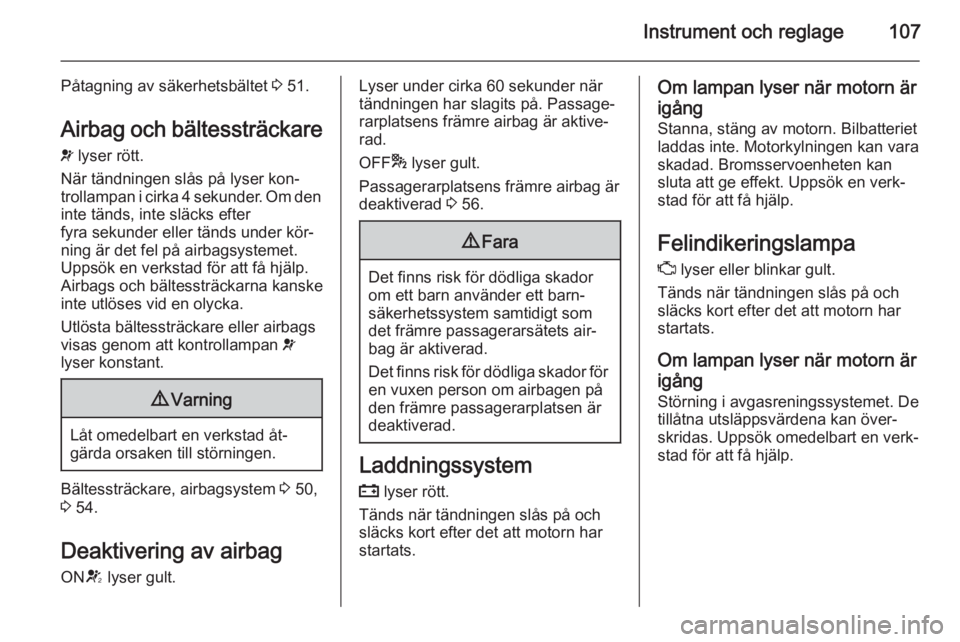

Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning är det fel på airbagsystemet.
Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 54.
Deaktivering av airbag ON V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
OFF * lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 56.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.

108Instrument och reglage
Om lampan blinkar när motornär igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart
g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.
Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 119.
Broms- och
kopplingssystem R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 220.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 166.
Trampa på pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för att lossa den elektriska parkerings‐
bromsen 3 166.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn
i Autostop-läge. Stopp/start-system
3 154.
Blinkar
Kopplingspedalen måste trampas ner för en normal start av motorn 3 17,
3 153.
I en del versioner indikeras meddel‐
andet "Trampa på pedalen" på förar‐
informationscentralen (DIC) 3 119.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
ansatt 3 166.
Blinkar Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Slå på tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en
verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms
j lyser eller blinkar gult.

Instrument och reglage109
LyserDen elektriska parkeringsbromsen
fungerar med sämre funktion 3 166.
Blinkar Den elektriska parkeringsbromsen äri serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 165.
Uppväxling När uppväxling rekommenderas föratt spara bränsle lyser [ grönt som
en kontrollampa eller visas som en
symbol i förarinformationscentalen
med högnivåkombidisplay.
I vissa versioner visas växlingsindi‐
kering som en helsida i förarinforma‐
tionscentralen.
EcoFlex körassistent 3 123.
Servostyrning c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat.
Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 154.Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller

110Instrument och reglage
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 188.
Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.Låt en verkstad åtgärda orsaken till
störningen.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 169, Drivkraftsreglering 3 168.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter % lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 157, stopp-
start-system 3 154.
AdBlue Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 159.
