2015 OPEL ZAFIRA C Instruktionsbok

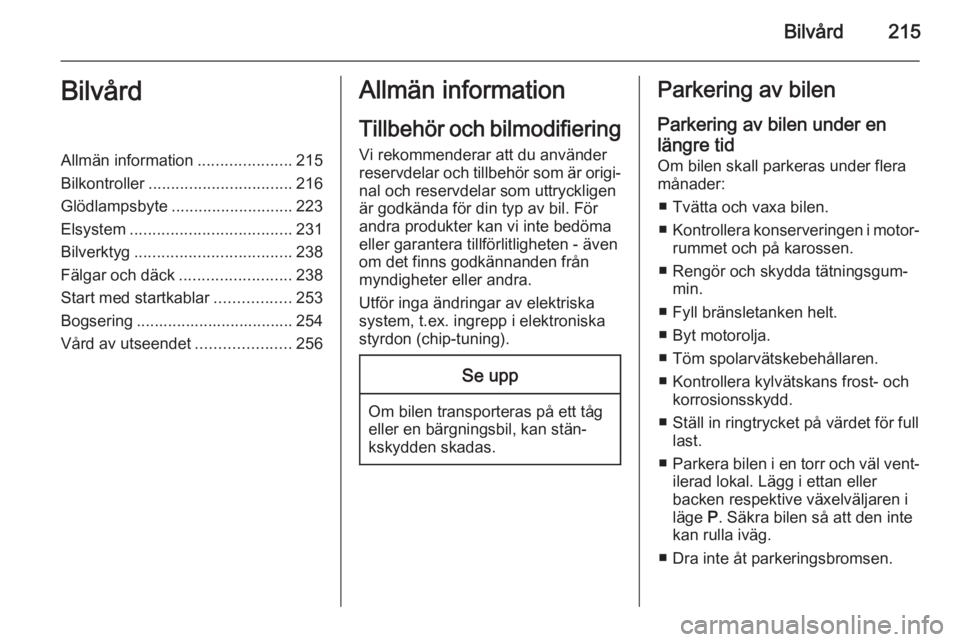

Bilvård215BilvårdAllmän information.....................215
Bilkontroller ................................ 216
Glödlampsbyte ........................... 223
Elsystem .................................... 231
Bilverktyg ................................... 238
Fälgar och däck .........................238
Start med startkablar .................253
Bogsering ................................... 254
Vård av utseendet .....................256Allmän information
Tillbehör och bilmodifiering Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐ nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma
eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska
system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid Om bilen skall parkeras under flera
månader:
■ Tvätta och vaxa bilen.
■ Kontrollera konserveringen i motor‐
rummet och på karossen.
■ Rengör och skydda tätningsgum‐ min.
■ Fyll bränsletanken helt.
■ Byt motorolja.
■ Töm spolarvätskebehållaren.
■ Kontrollera kylvätskans frost- och korrosionsskydd.
■ Ställ in ringtrycket på värdet för full last.
■ Parkera bilen i en torr och väl vent‐
ilerad lokal. Lägg i ettan eller
backen respektive växelväljaren i
läge P. Säkra bilen så att den inte
kan rulla iväg.
■ Dra inte åt parkeringsbromsen.

216Bilvård

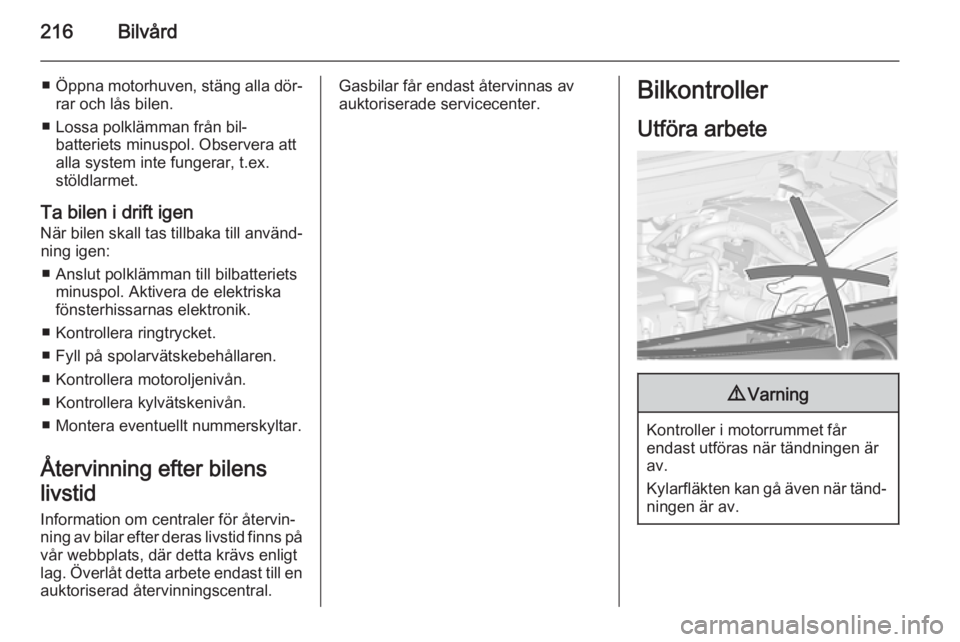

■Öppna motorhuven, stäng alla dör‐
rar och lås bilen.
■ Lossa polklämman från bil‐ batteriets minuspol. Observera att
alla system inte fungerar, t.ex.
stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐ ning igen:
■ Anslut polklämman till bilbatteriets minuspol. Aktivera de elektriskafönsterhissarnas elektronik.
■ Kontrollera ringtrycket.
■ Fyll på spolarvätskebehållaren.
■ Kontrollera motoroljenivån.
■ Kontrollera kylvätskenivån.
■ Montera eventuellt nummerskyltar.
Återvinning efter bilens
livstid
Information om centraler för återvin‐ ning av bilar efter deras livstid finns på
vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en
auktoriserad återvinningscentral.Gasbilar får endast återvinnas av auktoriserade servicecenter.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.

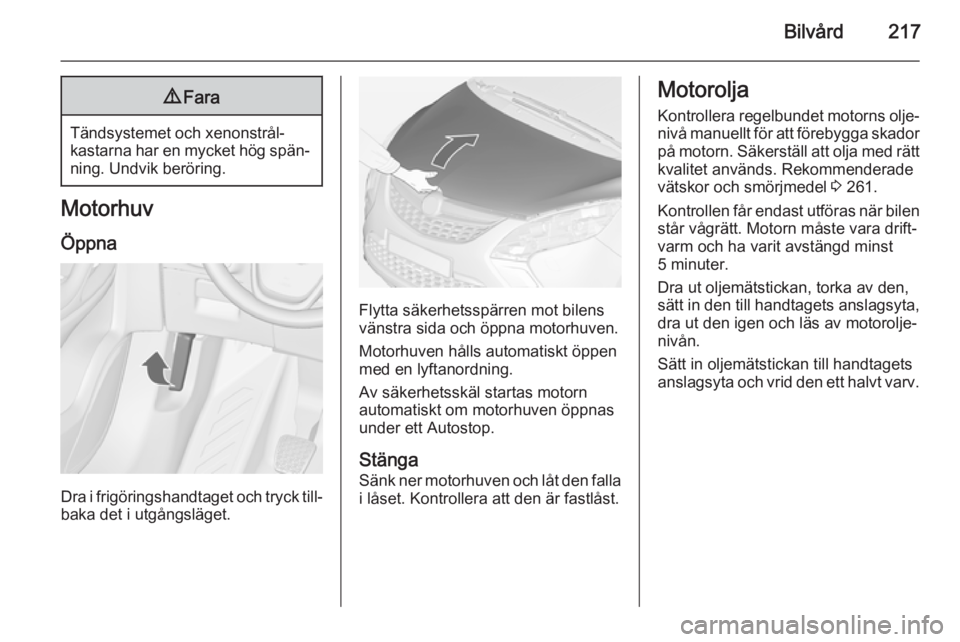

Bilvård2179Fara
Tändsystemet och xenonstrål‐
kastarna har en mycket hög spän‐
ning. Undvik beröring.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐ baka det i utgångsläget.
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Motorhuven hålls automatiskt öppen
med en lyftanordning.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Sänk ner motorhuven och låt den fallai låset. Kontrollera att den är fastlåst.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn. Säkerställ att olja med rätt kvalitet används. Rekommenderade
vätskor och smörjmedel 3 261.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐varm och ha varit avstängd minst
5 minuter.
Dra ut oljemätstickan, torka av den, sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.

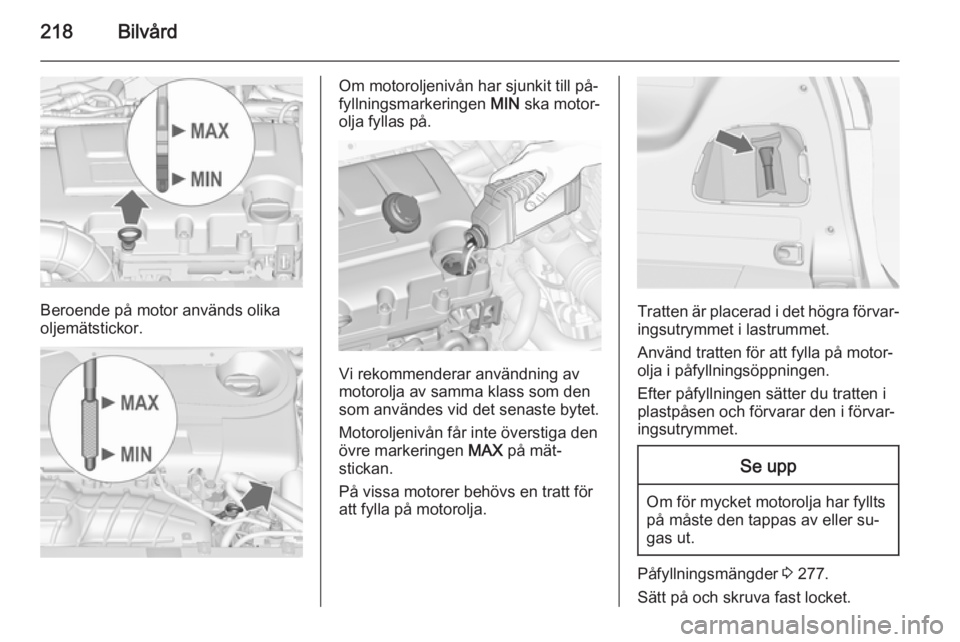

218Bilvård
Beroende på motor används olika
oljemätstickor.
Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.
På vissa motorer behövs en tratt för
att fylla på motorolja.
Tratten är placerad i det högra förvar‐
ingsutrymmet i lastrummet.
Använd tratten för att fylla på motor‐
olja i påfyllningsöppningen.
Efter påfyllningen sätter du tratten i
plastpåsen och förvarar den i förvar‐
ingsutrymmet.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Påfyllningsmängder 3 277.
Sätt på och skruva fast locket.

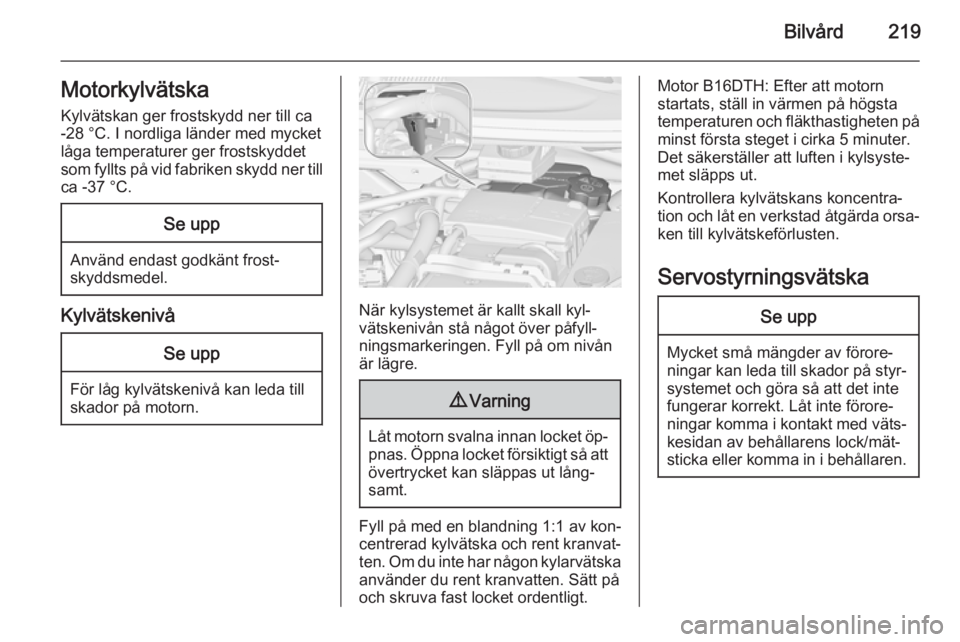

Bilvård219MotorkylvätskaKylvätskan ger frostskydd ner till ca
-28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till
ca -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.
9 Varning
Låt motorn svalna innan locket öp‐
pnas. Öppna locket försiktigt så att
övertrycket kan släppas ut lång‐ samt.
Fyll på med en blandning 1:1 av kon‐
centrerad kylvätska och rent kranvat‐
ten. Om du inte har någon kylarvätska
använder du rent kranvatten. Sätt på
och skruva fast locket ordentligt.
Motor B16DTH: Efter att motorn
startats, ställ in värmen på högsta
temperaturen och fläkthastigheten på minst första steget i cirka 5 minuter.
Det säkerställer att luften i kylsyste‐
met släpps ut.
Kontrollera kylvätskans koncentra‐
tion och låt en verkstad åtgärda orsa‐ ken till kylvätskeförlusten.
ServostyrningsvätskaSe upp
Mycket små mängder av förore‐
ningar kan leda till skador på styr‐
systemet och göra så att det inte
fungerar korrekt. Låt inte förore‐ ningar komma i kontakt med väts‐ kesidan av behållarens lock/mät‐
sticka eller komma in i behållaren.

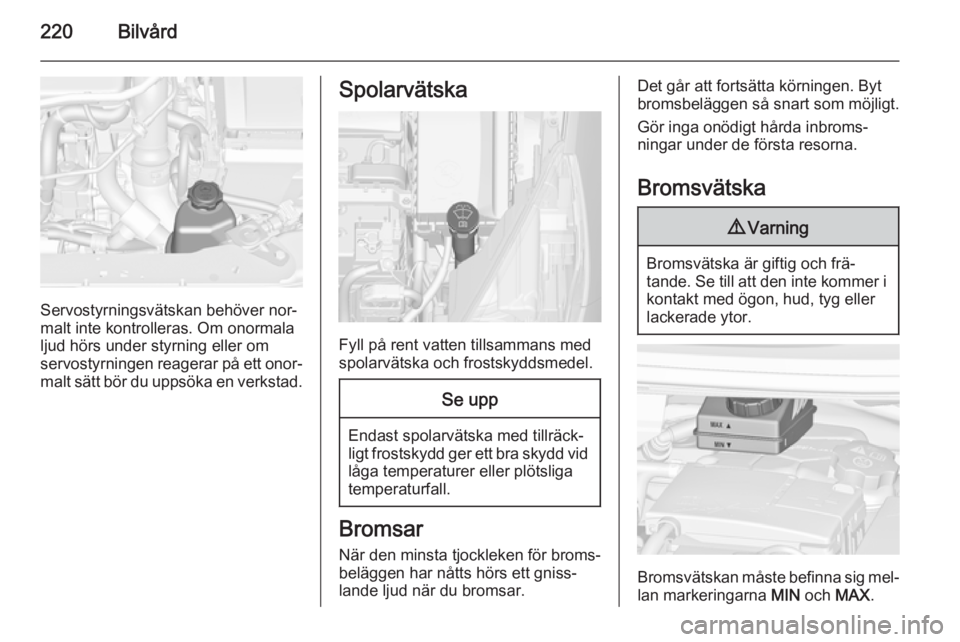

220Bilvård
Servostyrningsvätskan behöver nor‐
malt inte kontrolleras. Om onormala ljud hörs under styrning eller om
servostyrningen reagerar på ett onor‐ malt sätt bör du uppsöka en verkstad.
Spolarvätska
Fyll på rent vatten tillsammans med
spolarvätska och frostskyddsmedel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.
Bromsar
När den minsta tjockleken för broms‐
beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och frä‐
tande. Se till att den inte kommer i
kontakt med ögon, hud, tyg eller
lackerade ytor.
Bromsvätskan måste befinna sig mel‐
lan markeringarna MIN och MAX.

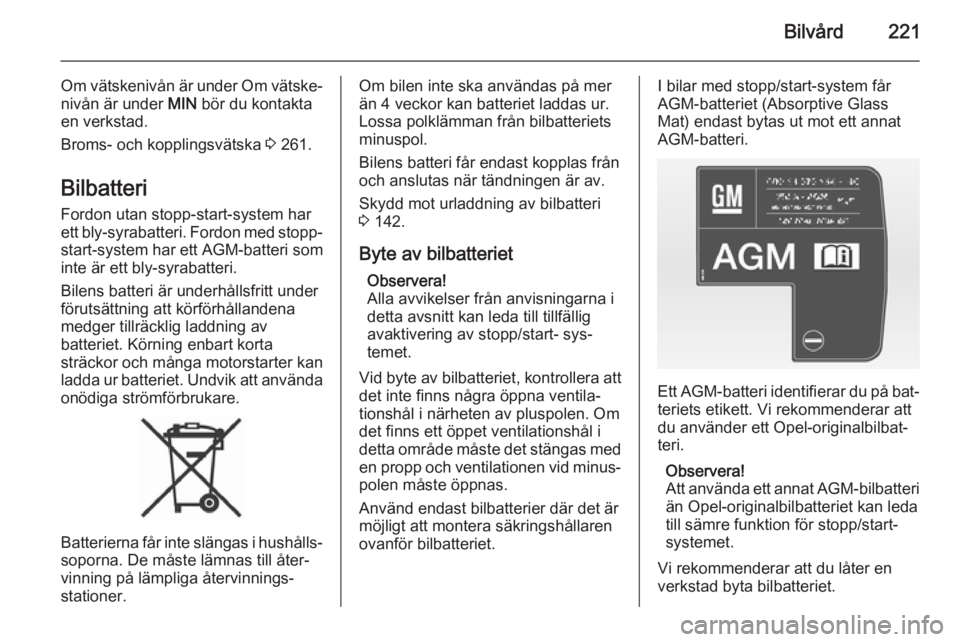

Bilvård221
Om vätskenivån är under Om vätske‐nivån är under MIN bör du kontakta
en verkstad.
Broms- och kopplingsvätska 3 261.
Bilbatteri
Fordon utan stopp-start-system har
ett bly-syrabatteri. Fordon med stopp- start-system har ett AGM-batteri som
inte är ett bly-syrabatteri.
Bilens batteri är underhållsfritt under
förutsättning att körförhållandena
medger tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur batteriet. Undvik att använda onödiga strömförbrukare.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än 4 veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas från och anslutas när tändningen är av.
Skydd mot urladdning av bilbatteri
3 142.
Byte av bilbatteriet Observera!
Alla avvikelser från anvisningarna i
detta avsnitt kan leda till tillfällig avaktivering av stopp/start- sys‐temet.
Vid byte av bilbatteriet, kontrollera att det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐
polen måste öppnas.
Använd endast bilbatterier där det är
möjligt att montera säkringshållaren
ovanför bilbatteriet.I bilar med stopp/start-system får
AGM-batteriet (Absorptive Glass
Mat) endast bytas ut mot ett annat
AGM-batteri.
Ett AGM -batteri identifierar du på bat‐
teriets etikett. Vi rekommenderar att
du använder ett Opel-originalbilbat‐
teri.
Observera!
Att använda ett annat AGM-bilbatteri
än Opel-originalbilbatteriet kan leda
till sämre funktion för stopp/start-
systemet.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.

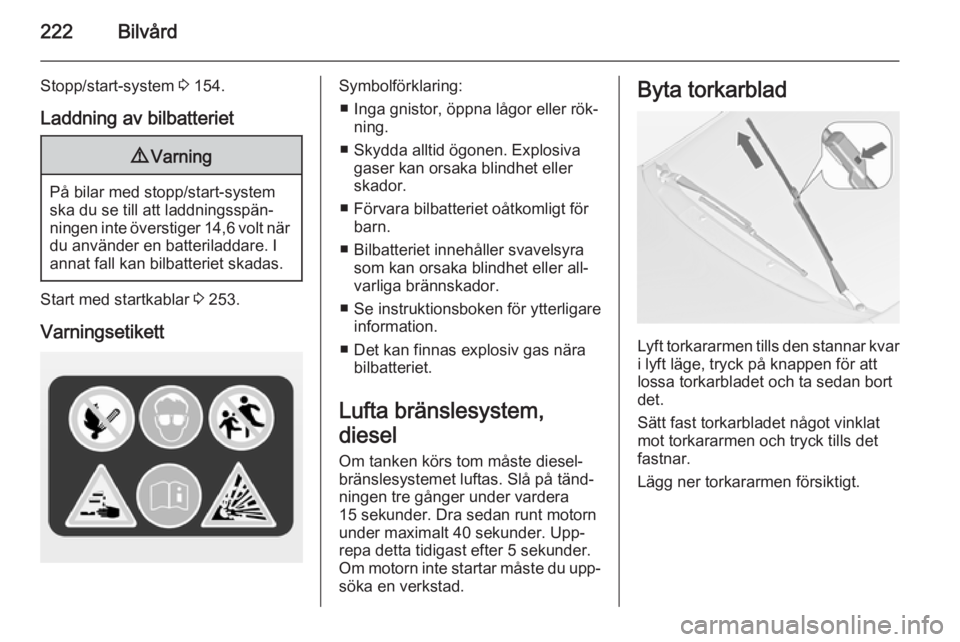

222Bilvård
Stopp/start-system 3 154.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 253.
Varningsetikett
Symbolförklaring: ■ Inga gnistor, öppna lågor eller rök‐ ning.
■ Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet ellerskador.
■ Förvara bilbatteriet oåtkomligt för barn.
■ Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller all‐varliga brännskador.
■ Se instruktionsboken för ytterligare information.
■ Det kan finnas explosiv gas nära bilbatteriet.
Lufta bränslesystem,
diesel
Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder. Upp‐
repa detta tidigast efter 5 sekunder.
Om motorn inte startar måste du upp‐ söka en verkstad.Byta torkarblad
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
