2015 OPEL ZAFIRA C Instruktionsbok

Stolar, säkerhetsfunktioner55
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 38.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en air‐
bag i varje framsätes ryggstöd. De
identifieras med märkningen
AIRBAG .
Sidoairbagsystemet utlöses vid på‐
körning från sidan med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över air‐ bags.

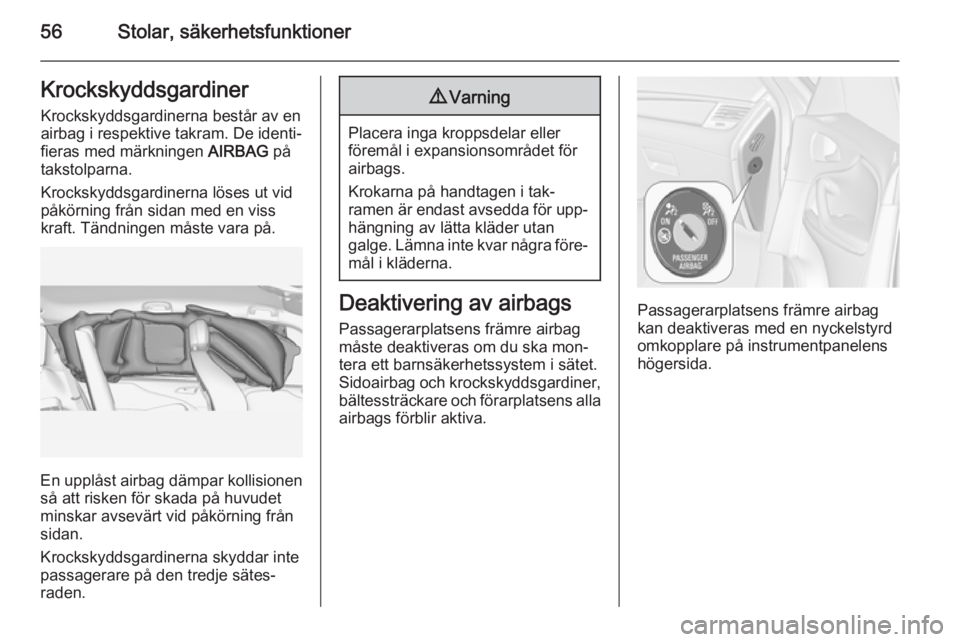

56Stolar, säkerhetsfunktionerKrockskyddsgardinerKrockskyddsgardinerna består av enairbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.
Krockskyddsgardinerna skyddar inte
passagerare på den tredje sätes‐
raden.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i tak‐
ramen är endast avsedda för upp‐ hängning av lätta kläder utan
galge. Lämna inte kvar några före‐
mål i kläderna.
Deaktivering av airbags
Passagerarplatsens främre airbag
måste deaktiveras om du ska mon‐
tera ett barnsäkerhetssystem i sätet.
Sidoairbag och krockskyddsgardiner,
bältessträckare och förarplatsens alla
airbags förblir aktiva.Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
högersida.

Stolar, säkerhetsfunktioner57

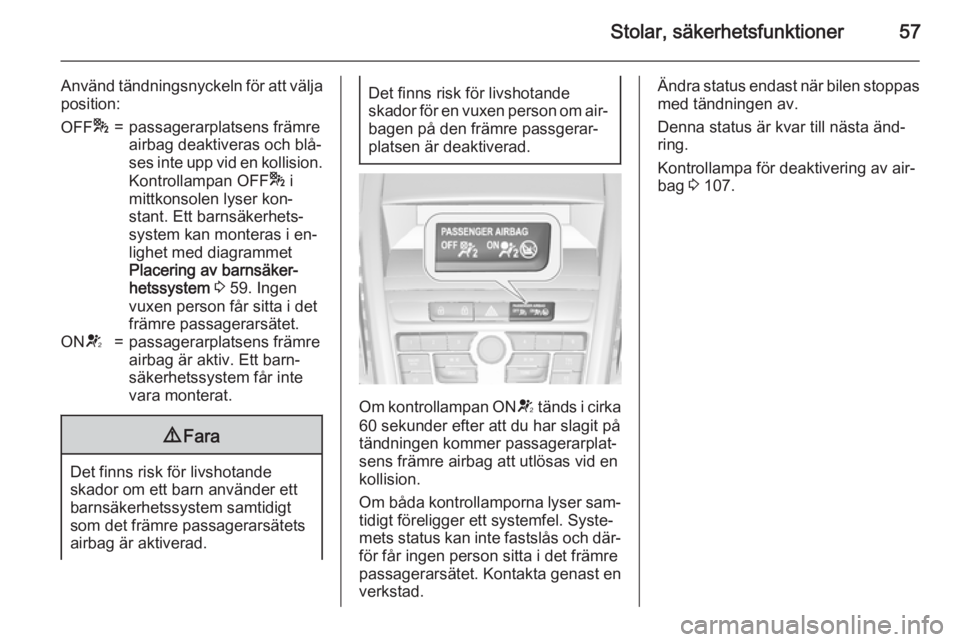

Använd tändningsnyckeln för att välja
position:OFF *=passagerarplatsens främre
airbag deaktiveras och blå‐
ses inte upp vid en kollision.
Kontrollampan OFF * i
mittkonsolen lyser kon‐
stant. Ett barnsäkerhets‐
system kan monteras i en‐
lighet med diagrammet
Placering av barnsäker‐
hetssystem 3 59. Ingen
vuxen person får sitta i det
främre passagerarsätet.ON V=passagerarplatsens främre
airbag är aktiv. Ett barn‐
säkerhetssystem får inte
vara monterat.9 Fara
Det finns risk för livshotande
skador om ett barn använder ett barnsäkerhetssystem samtidigt
som det främre passagerarsätets
airbag är aktiverad.
Det finns risk för livshotande
skador för en vuxen person om air‐ bagen på den främre passgerar‐
platsen är deaktiverad.
Om kontrollampan ON V tänds i cirka
60 sekunder efter att du har slagit på
tändningen kommer passagerarplat‐
sens främre airbag att utlösas vid en
kollision.
Om båda kontrollamporna lyser sam‐ tidigt föreligger ett systemfel. Syste‐
mets status kan inte fastslås och där‐
för får ingen person sitta i det främre
passagerarsätet. Kontakta genast en
verkstad.
Ändra status endast när bilen stoppas
med tändningen av.
Denna status är kvar till nästa änd‐
ring.
Kontrollampa för deaktivering av air‐
bag 3 107.

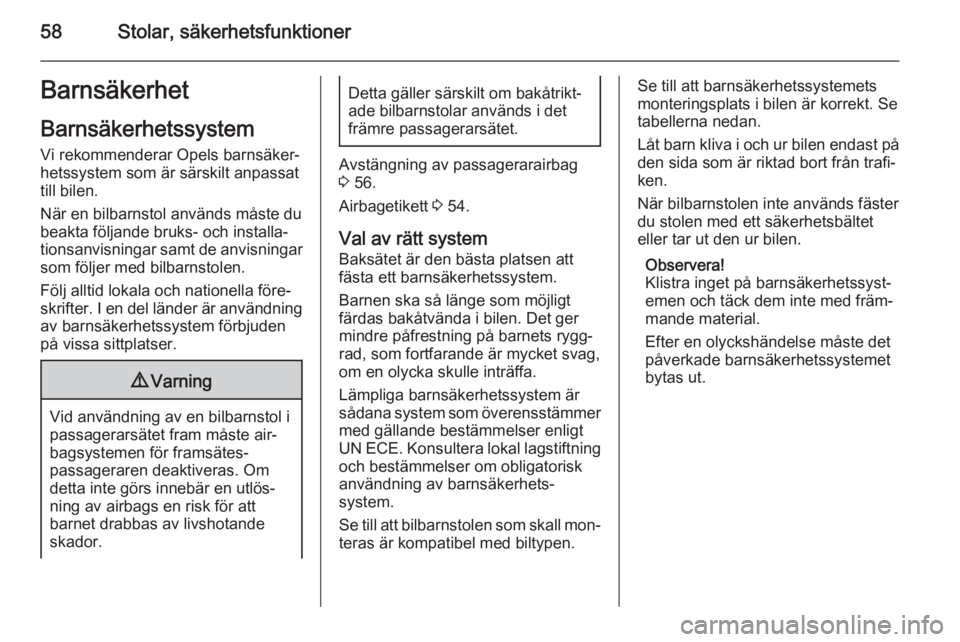

58Stolar, säkerhetsfunktionerBarnsäkerhet
Barnsäkerhetssystem
Vi rekommenderar Opels barnsäker‐
hetssystem som är särskilt anpassat
till bilen.
När en bilbarnstol används måste du
beakta följande bruks- och installa‐
tionsanvisningar samt de anvisningar som följer med bilbarnstolen.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.9 Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Avstängning av passagerarairbag
3 56.
Airbagetikett 3 54.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga barnsäkerhetssystem är
sådana system som överensstämmer
med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att bilbarnstolen som skall mon‐ teras är kompatibel med biltypen.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När bilbarnstolen inte används fäster
du stolen med ett säkerhetsbältet
eller tar ut den ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

Stolar, säkerhetsfunktioner59Monteringsplatser för barnsäkerhetssystem
Godkända möjligheter för montering av bilbarnstolar
Vikt- och åldersklasser
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesradenPå sittplatserna i
den tredje
sätesradenaktiverad
airbagdeaktiverad
airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UXUGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UXUGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1UXUGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUXUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXUXU1=Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt läge
som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.U=Universellt användbart med trepunktsbälte.X=Inget barnsäkerhetssystem är tillåtet i denna viktklass.

60Stolar, säkerhetsfunktioner

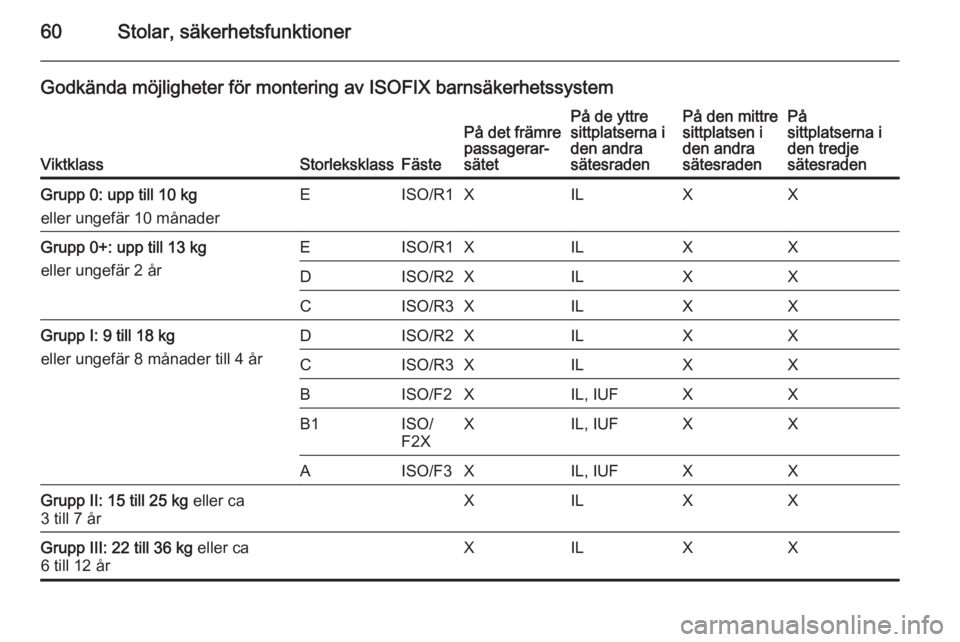

Godkända möjligheter för montering av ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFäste
På det främre
passagerar‐
sätetPå de yttre
sittplatserna i
den andra
sätesradenPå den mittre
sittplatsen i
den andra
sätesradenPå
sittplatserna i
den tredje
sätesradenGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILXXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/
F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupp II: 15 till 25 kg eller ca
3 till 7 årXILXXGrupp III: 22 till 36 kg eller ca
6 till 12 årXILXX

Stolar, säkerhetsfunktioner61

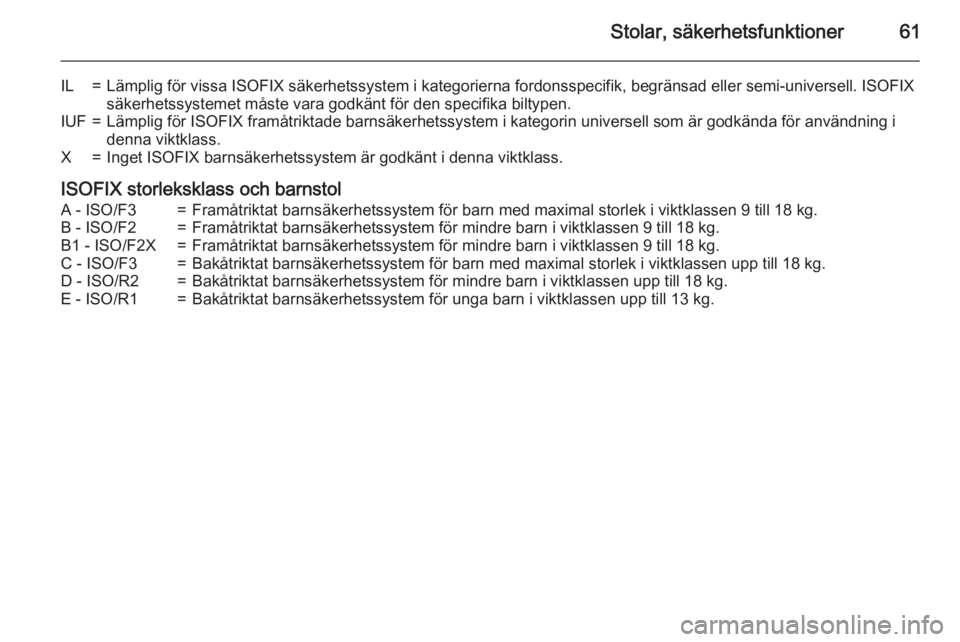

IL=Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell. ISOFIXsäkerhetssystemet måste vara godkänt för den specifika biltypen.IUF=Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning idenna viktklass.X=Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3=Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3=Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2=Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1=Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

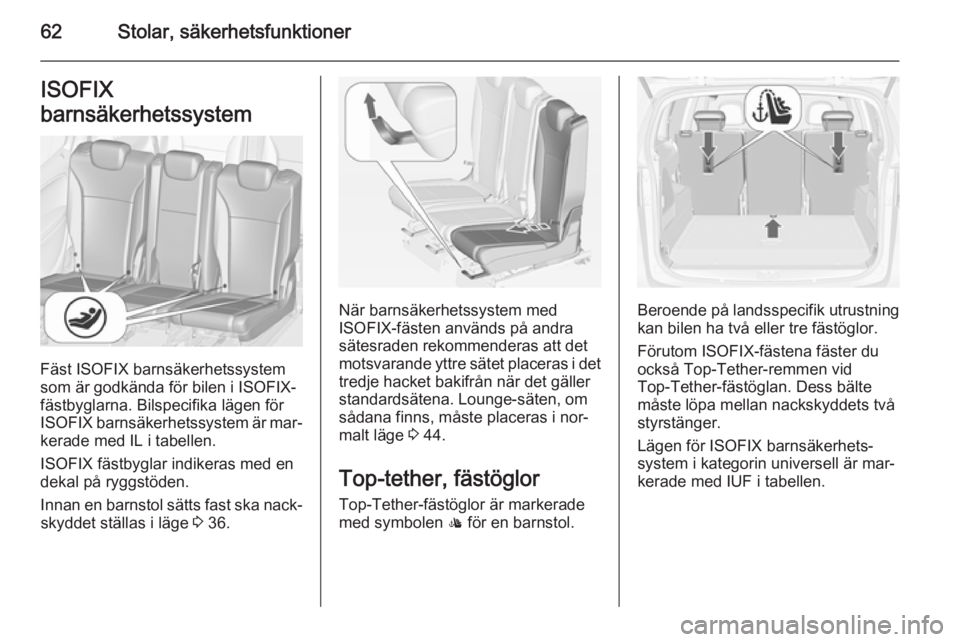

62Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Innan en barnstol sätts fast ska nack‐ skyddet ställas i läge 3 36.
När barnsäkerhetssystem med
ISOFIX-fästen används på andra
sätesraden rekommenderas att det
motsvarande yttre sätet placeras i det tredje hacket bakifrån när det gäller
standardsätena. Lounge-säten, om
sådana finns, måste placeras i nor‐
malt läge 3 44.
Top-tether, fästöglor
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.Beroende på landsspecifik utrustning
kan bilen ha två eller tre fästöglor.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen.
