2015 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем223
Система автоматическогоаварийного торможения После подготовки к торможению и
непосредственно перед столкнове‐ нием данная система автоматиче‐ски задействует тормозные меха‐
низмы с ограниченным усилием, снижая скорость, при которой про‐
изойдет столкновение.
Усилитель экстренного
торможения упреждающего действия Помимо систем подготовки к тор‐
можению и автоматического экст‐
ренного торможения автомобиль
комплектуется усилителем экст‐
ренного торможения упреждаю‐
щего действия, повышающим ре‐
акцию системы на нажатие педали
тормоза. Благодаря этому даже не‐
значительное усилие на педали
тормоза позволяет резко повысить
давление в контурах рабочей тор‐
мозной системы. Данная функция
позволяет водителю осуществлять торможение в условиях возмож‐
ного столкновения быстрее и эф‐
фективнее.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает сильного автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она позволяет
снизить скорость движения ав‐
томобиля перед столкнове‐
нием. Система не реагирует на
неподвижные транспортные
средства, пешеходов или жи‐
вотных. При резкой смене по‐
лосы движения системе тре‐
буется некоторое время, чтобы
обнаружить движущееся впе‐
реди транспортное средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,
чтобы водитель и все пасса‐
жиры были пристегнуты рем‐
нями безопасности.
Ограничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или вовсе не
функционировать во время дождя,
снегопада или в условиях повы‐
шенной загрязненности, так как ра‐
диолокационный датчик может по‐
крыться водяной пленкой, пылью,
наледью или снегом. В случае за‐
грязнения датчика его необходимо очистить.
В редких случаях система актив‐
ного экстренного торможения мо‐
жет кратковременно автоматиче‐
ски затормаживать автомобиль, ко‐ гда, по мнению водителя, в этом
нет необходимости, например, при
обнаружении дорожных знаков, на
поворотах или при наличии транс‐
портных средств на соседней по‐
лосе движения. Такое поведение
системы является нормальным и
не требует проведения

224Вождение и управление автомобилем
обслуживания автомобиля. Вы‐
жмите педаль акселератора, чтобы
преодолеть вмешательство сис‐
темы автоматического торможе‐
ния.
НастройкиНастройки можно изменить в меню
Вид предупреждения в разделе
Сохранение индивидуальных на‐
строек 3 147.
Неисправности Если требуется обслуживание сис‐
темы, на дисплей информацион‐
ного центра водителя выводится
сообщение.Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 139.
Система облегчения
парковки
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки пе‐
редним и задним ходом измеряет
расстояние между автомобилем и
препятствиями, находящимися
спереди или сзади автомобиля.
Система подает звуковой сигнал и
выводит на дисплей предупреди‐
тельные сообщения.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют
разные частоты. Сигнал о препят‐ ствиях спереди звучит из передних
динамиков, а о препятствиях сзади
- из задней части салона автомо‐
биля.

Вождение и управление автомобилем225

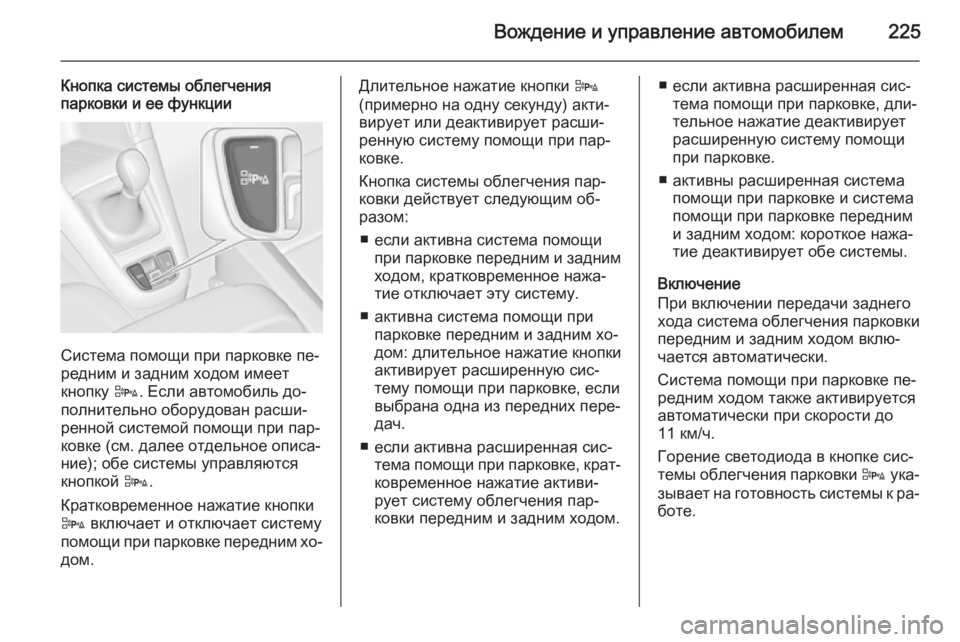

Кнопка системы облегчения
парковки и ее функции
Система помощи при парковке пе‐
редним и задним ходом имеет
кнопку D. Если автомобиль до‐
полнительно оборудован расши‐ ренной системой помощи при пар‐
ковке (см. далее отдельное описа‐
ние); обе системы управляются
кнопкой D.
Кратковременное нажатие кнопки
D включает и отключает систему
помощи при парковке передним хо‐
дом.
Длительное нажатие кнопки D
(примерно на одну секунду) акти‐
вирует или деактивирует расши‐ ренную систему помощи при пар‐
ковке.
Кнопка системы облегчения пар‐
ковки действует следующим об‐
разом:
■ если активна система помощи при парковке передним и заднимходом, кратковременное нажа‐
тие отключает эту систему.
■ активна система помощи при парковке передним и задним хо‐
дом: длительное нажатие кнопки
активирует расширенную сис‐
тему помощи при парковке, если
выбрана одна из передних пере‐
дач.
■ если активна расширенная сис‐ тема помощи при парковке, крат‐
ковременное нажатие активи‐
рует систему облегчения пар‐
ковки передним и задним ходом.■ если активна расширенная сис‐ тема помощи при парковке, дли‐
тельное нажатие деактивирует
расширенную систему помощи
при парковке.
■ активны расширенная система помощи при парковке и система
помощи при парковке передним
и задним ходом: короткое нажа‐
тие деактивирует обе системы.
Включение
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Cистема помощи при парковке пе‐
редним ходом также активируется
автоматически при скорости до
11 км/ч.
Горение светодиода в кнопке сис‐ темы облегчения парковки D ука‐
зывает на готовность системы к ра‐
боте.

226Вождение и управление автомобилем
Если скорость автомобиля стано‐
вится больше 11 км/ч, система по‐
мощи при парковке передним хо‐
дом выключается. Система по‐
мощи при парковке передним хо‐
дом всегда активируется повторно,
когда скорость автомобиля сни‐
жается ниже 11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля. Вы
услышите сигнал именно того дат‐
чика, который находится ближе к
препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐
ствий может отображаться в ин‐
формационном центре водителя
3 131.
Расстояние до препятствия спе‐
реди или сзади показывается из‐
меняющимися линиями расстоя‐
ния вокруг автомобиля.
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.
Индикация расстояния до препят‐
ствий на дисплее информацион‐
ного центра водителя может пре‐
рываться выводом информацион‐
ных сообщений более высокого
приоритета. После того как теку‐
щее сообщение будет подтвер‐
ждено нажатием клавиши
SET/CLR на рычаге подрулевого
переключателя указателей пово‐
рота, на дисплей будет снова вы‐
водиться индикация расстояния до
препятствий.
Выключение
Система помощи при парковке зад‐ ним ходом автоматически отклю‐
чается после того, как задняя пе‐
редача будет выключена.
Система помощи при парковке пе‐
редним ходом также отключается
автоматически при скорости выше
11 км/ч.

Вождение и управление автомобилем227

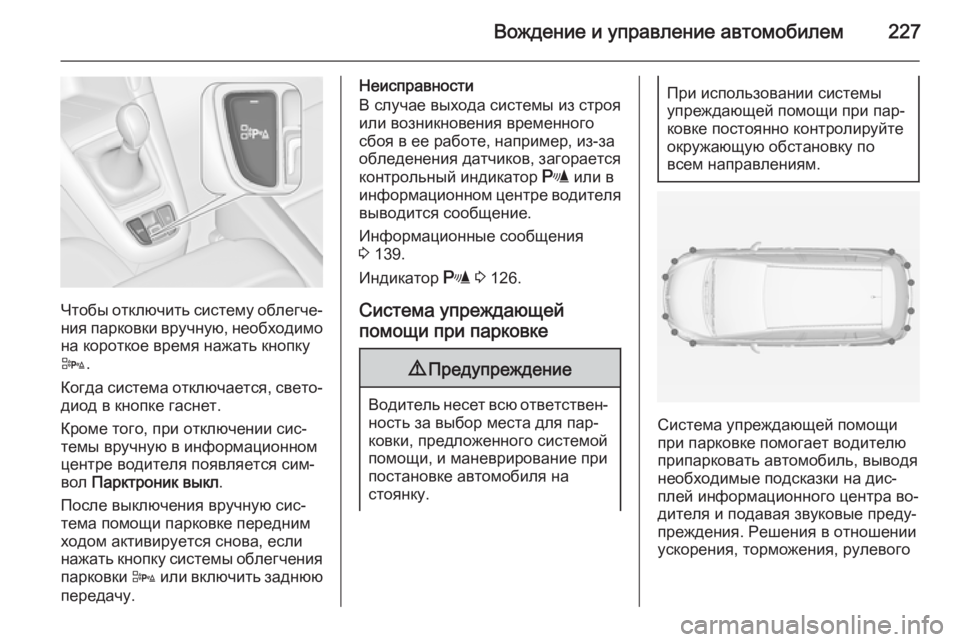

Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
на короткое время нажать кнопку
D .
Когда система отключается, свето‐ диод в кнопке гаснет.
Кроме того, при отключении сис‐
темы вручную в информационном
центре водителя появляется сим‐
вол Парктроник выкл .
После выключения вручную сис‐
тема помощи парковке передним
ходом активируется снова, если
нажать кнопку системы облегчения парковки D или включить заднюю
передачу.
Неисправности
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе, например, из-за обледенения датчиков, загорается
контрольный индикатор r или в
информационном центре водителя
выводится сообщение.
Информационные сообщения
3 139.
Индикатор r 3 126.
Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой
помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.
Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения. Решения в отношении
ускорения, торможения, рулевого

228Вождение и управление автомобилем
управления и переключения пере‐дач принимаются водителем само‐
стоятельно.
Система использует датчики сис‐
темы помощи при парковке пере‐ дним и задним ходом и по два до‐
полнительных датчика, располо‐
женных по бокам переднего и зад‐
него бамперов.
Клавиша D и порядок работы
системы
И расширенная система помощи
при парковке, и система помощи
при парковке передним и задним
ходом (см. описание выше) упра‐
вляются кнопкой D.
Кратковременное нажатие кнопки
D включает и отключает систему
помощи при парковке передним хо‐
дом.
Длительное нажатие кнопки D
(примерно на одну секунду) акти‐
вирует или деактивирует расши‐
ренную систему помощи при пар‐
ковке.Кнопка системы облегчения пар‐
ковки действует следующим об‐
разом:
■ если активна система помощи при парковке передним и заднимходом, кратковременное нажа‐
тие отключает эту систему.
■ активна система помощи при парковке передним и задним хо‐
дом: длительное нажатие кнопки
активирует расширенную сис‐
тему помощи при парковке, если
выбрана одна из передних пере‐
дач.
■ если активна расширенная сис‐ тема помощи при парковке, крат‐
ковременное нажатие активи‐
рует систему облегчения пар‐
ковки передним и задним ходом.■ если активна расширенная сис‐ тема помощи при парковке, дли‐
тельное нажатие деактивирует
расширенную систему помощи
при парковке.
■ активны расширенная система помощи при парковке и система
помощи при парковке передним
и задним ходом: короткое нажа‐
тие деактивирует обе системы.
Включение

Вождение и управление автомобилем229
Во время поиска подходящего ме‐
ста для парковки необходимо акти‐ вировать систему, удерживая
кнопку D нажатой в течение при‐
мерно одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐
ставляет 1,8 метра.
Порядок работыКогда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
расширенная система помощи при
парковке начинает искать свобод‐
ное место для парковки. При обна‐
ружении подходящего места на
дисплей информационного центра
водителя выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐ дителя, предлагая ему подробные
инструкции.

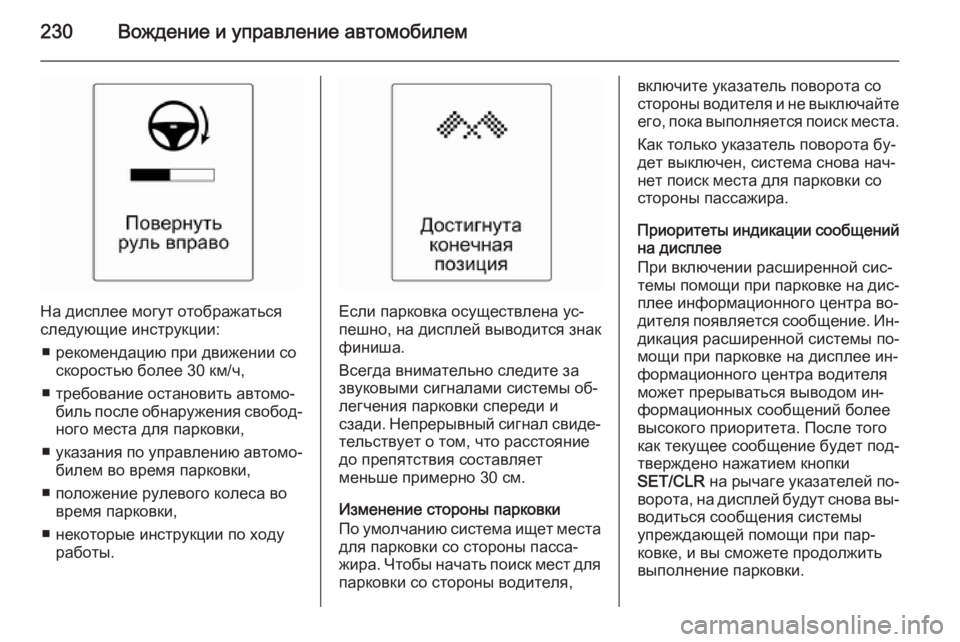

230Вождение и управление автомобилем
На дисплее могут отображаться
следующие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐ тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Изменение стороны парковки
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя,
включите указатель поворота со
стороны водителя и не выключайте его, пока выполняется поиск места.
Как только указатель поворота бу‐
дет выключен, система снова нач‐
нет поиск места для парковки со
стороны пассажира.
Приоритеты индикации сообщений на дисплее
При включении расширенной сис‐
темы помощи при парковке на дис‐ плее информационного центра во‐
дителя появляется сообщение. Ин‐
дикация расширенной системы по‐
мощи при парковке на дисплее ин‐
формационного центра водителя
может прерываться выводом ин‐
формационных сообщений более
высокого приоритета. После того
как текущее сообщение будет под‐
тверждено нажатием кнопки
SET/CLR на рычаге указателей по‐
ворота, на дисплей будут снова вы‐
водиться сообщения системы
упреждающей помощи при пар‐
ковке, и вы сможете продолжить
выполнение парковки.
