2015 OPEL MOVANO_B Manuale di uso e manutenzione (in Italian)

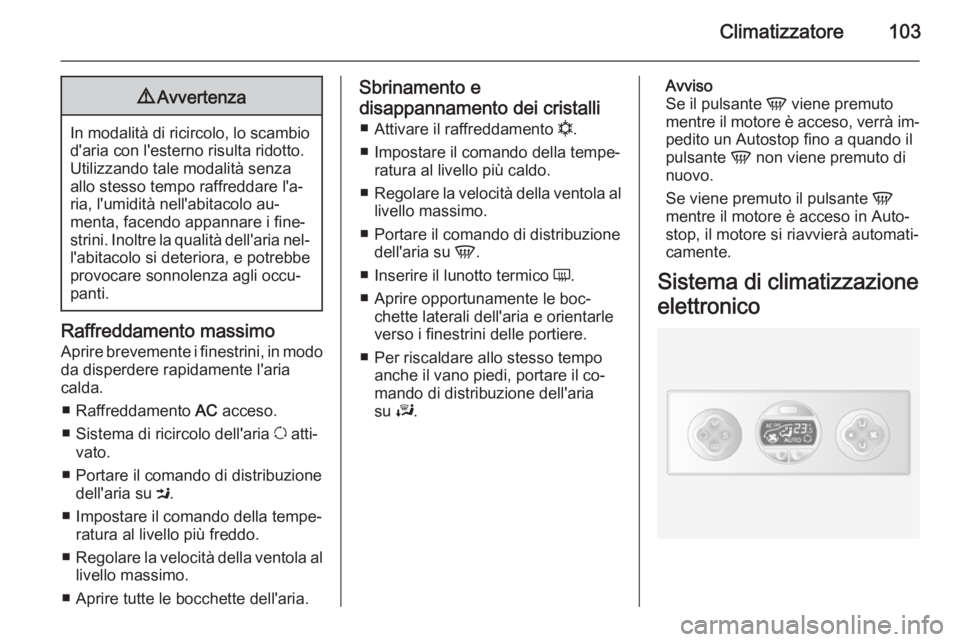

Climatizzatore1039Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini. Inoltre la qualità dell'aria nel‐
l'abitacolo si deteriora, e potrebbe
provocare sonnolenza agli occu‐
panti.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
■ Raffreddamento AC acceso.
■ Sistema di ricircolo dell'aria u atti‐
vato.
■ Portare il comando di distribuzione dell'aria su M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■ Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette dell'aria.
Sbrinamento e
disappannamento dei cristalli ■ Attivare il raffreddamento n.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Regolare la velocità della ventola al
livello massimo.
■ Portare il comando di distribuzione dell'aria su V.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
■ Per riscaldare allo stesso tempo anche il vano piedi, portare il co‐
mando di distribuzione dell'aria
su J.Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐ stop, il motore si riavvierà automati‐
camente.
Sistema di climatizzazione
elettronico

104Climatizzatore

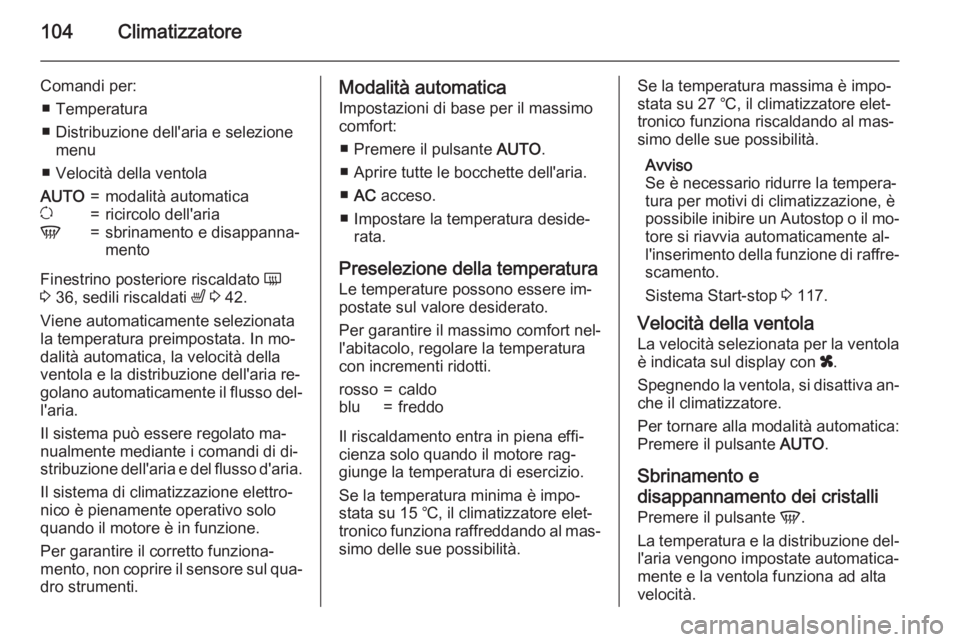

Comandi per:■ Temperatura
■ Distribuzione dell'aria e selezione menu
■ Velocità della ventolaAUTO=modalità automaticau=ricircolo dell'ariaV=sbrinamento e disappanna‐
mento
Finestrino posteriore riscaldato Ü
3 36, sedili riscaldati ß 3 42.
Viene automaticamente selezionata la temperatura preimpostata. In mo‐
dalità automatica, la velocità della ventola e la distribuzione dell'aria re‐
golano automaticamente il flusso del‐ l'aria.
Il sistema può essere regolato ma‐
nualmente mediante i comandi di di‐
stribuzione dell'aria e del flusso d'aria.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Per garantire il corretto funziona‐
mento, non coprire il sensore sul qua‐
dro strumenti.
Modalità automatica
Impostazioni di base per il massimo
comfort:
■ Premere il pulsante AUTO.
■ Aprire tutte le bocchette dell'aria.
■ AC acceso.
■ Impostare la temperatura deside‐ rata.
Preselezione della temperatura Le temperature possono essere im‐
postate sul valore desiderato.
Per garantire il massimo comfort nel‐
l'abitacolo, regolare la temperatura
con incrementi ridotti.rosso=caldoblu=freddo
Il riscaldamento entra in piena effi‐
cienza solo quando il motore rag‐
giunge la temperatura di esercizio.
Se la temperatura minima è impo‐
stata su 15 ℃, il climatizzatore elet‐
tronico funziona raffreddando al mas‐
simo delle sue possibilità.
Se la temperatura massima è impo‐
stata su 27 ℃, il climatizzatore elet‐
tronico funziona riscaldando al mas‐
simo delle sue possibilità.
Avviso
Se è necessario ridurre la tempera‐
tura per motivi di climatizzazione, è
possibile inibire un Autostop o il mo‐
tore si riavvia automaticamente al‐
l'inserimento della funzione di raffre‐
scamento.
Sistema Start-stop 3 117.
Velocità della ventola
La velocità selezionata per la ventola
è indicata sul display con x.
Spegnendo la ventola, si disattiva an‐
che il climatizzatore.
Per tornare alla modalità automatica:
Premere il pulsante AUTO.
Sbrinamento e
disappannamento dei cristalli
Premere il pulsante V.
La temperatura e la distribuzione del‐ l'aria vengono impostate automatica‐mente e la ventola funziona ad alta
velocità.

Climatizzatore105

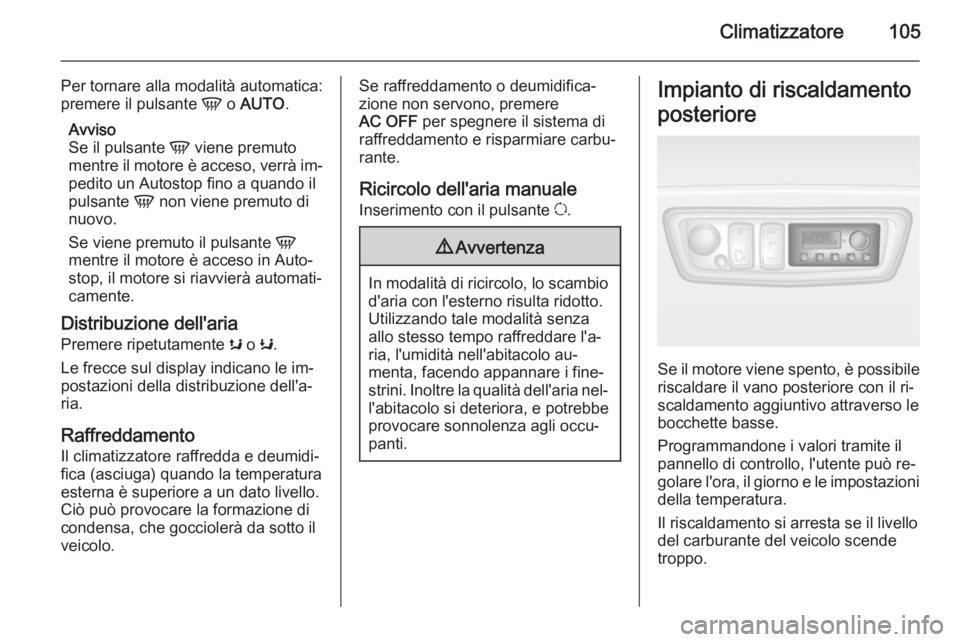

Per tornare alla modalità automatica:
premere il pulsante V o AUTO .
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Distribuzione dell'aria
Premere ripetutamente s o K.
Le frecce sul display indicano le im‐
postazioni della distribuzione dell'a‐
ria.
RaffreddamentoIl climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, che gocciolerà da sotto il
veicolo.Se raffreddamento o deumidifica‐
zione non servono, premere
AC OFF per spegnere il sistema di
raffreddamento e risparmiare carbu‐ rante.
Ricircolo dell'aria manuale
Inserimento con il pulsante u.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini. Inoltre la qualità dell'aria nel‐
l'abitacolo si deteriora, e potrebbe
provocare sonnolenza agli occu‐
panti.
Impianto di riscaldamento
posteriore
Se il motore viene spento, è possibile
riscaldare il vano posteriore con il ri‐
scaldamento aggiuntivo attraverso le
bocchette basse.
Programmandone i valori tramite il
pannello di controllo, l'utente può re‐
golare l'ora, il giorno e le impostazioni della temperatura.
Il riscaldamento si arresta se il livello
del carburante del veicolo scende
troppo.

106Climatizzatore

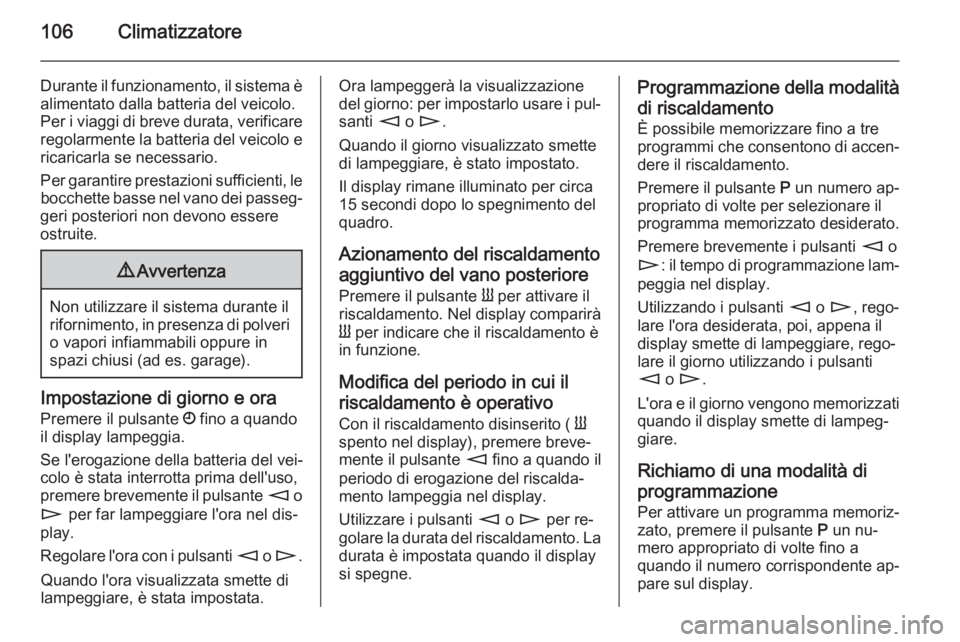

Durante il funzionamento, il sistema èalimentato dalla batteria del veicolo.
Per i viaggi di breve durata, verificare regolarmente la batteria del veicolo e ricaricarla se necessario.
Per garantire prestazioni sufficienti, le bocchette basse nel vano dei passeg‐
geri posteriori non devono essere
ostruite.9 Avvertenza
Non utilizzare il sistema durante il
rifornimento, in presenza di polveri
o vapori infiammabili oppure in
spazi chiusi (ad es. garage).
Impostazione di giorno e ora
Premere il pulsante Ö fino a quando
il display lampeggia.
Se l'erogazione della batteria del vei‐
colo è stata interrotta prima dell'uso,
premere brevemente il pulsante m o
n per far lampeggiare l'ora nel dis‐
play.
Regolare l'ora con i pulsanti m o n .
Quando l'ora visualizzata smette di
lampeggiare, è stata impostata.
Ora lampeggerà la visualizzazione
del giorno: per impostarlo usare i pul‐
santi m o n .
Quando il giorno visualizzato smette
di lampeggiare, è stato impostato.
Il display rimane illuminato per circa
15 secondi dopo lo spegnimento del
quadro.
Azionamento del riscaldamento aggiuntivo del vano posteriore Premere il pulsante Y per attivare il
riscaldamento. Nel display comparirà
Y per indicare che il riscaldamento è
in funzione.
Modifica del periodo in cui il
riscaldamento è operativo Con il riscaldamento disinserito ( Y
spento nel display), premere breve‐
mente il pulsante m fino a quando il
periodo di erogazione del riscalda‐
mento lampeggia nel display.
Utilizzare i pulsanti m o n per re‐
golare la durata del riscaldamento. La durata è impostata quando il display
si spegne.Programmazione della modalità
di riscaldamento È possibile memorizzare fino a tre
programmi che consentono di accen‐
dere il riscaldamento.
Premere il pulsante P un numero ap‐
propriato di volte per selezionare il
programma memorizzato desiderato.
Premere brevemente i pulsanti m o
n : il tempo di programmazione lam‐
peggia nel display.
Utilizzando i pulsanti m o n , rego‐
lare l'ora desiderata, poi, appena il
display smette di lampeggiare, rego‐
lare il giorno utilizzando i pulsanti
m o n .
L'ora e il giorno vengono memorizzati
quando il display smette di lampeg‐ giare.
Richiamo di una modalità diprogrammazione
Per attivare un programma memoriz‐
zato, premere il pulsante P un nu‐
mero appropriato di volte fino a
quando il numero corrispondente ap‐
pare sul display.

Climatizzatore107

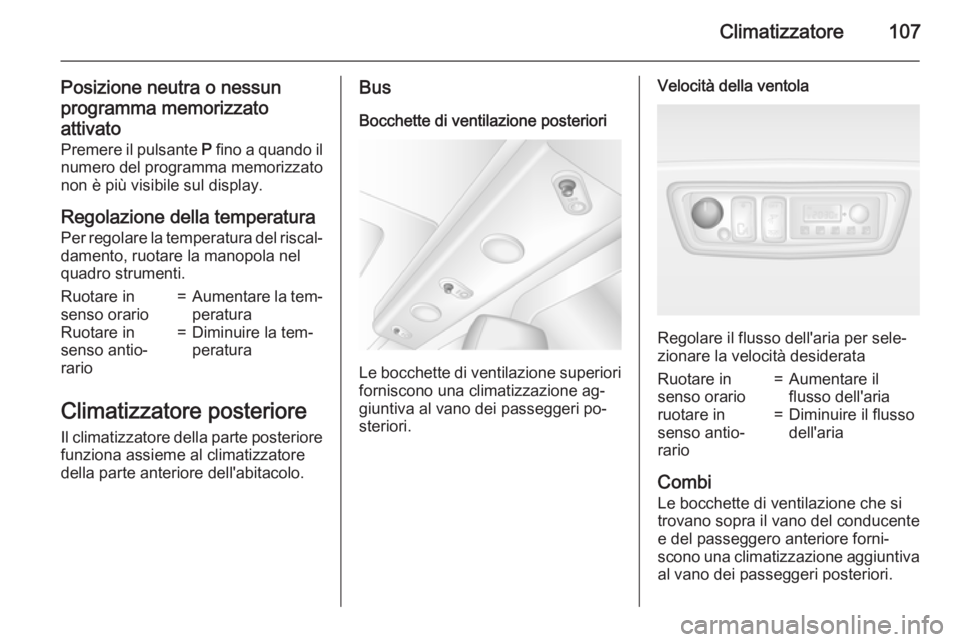

Posizione neutra o nessun
programma memorizzato attivato Premere il pulsante P fino a quando il
numero del programma memorizzato
non è più visibile sul display.
Regolazione della temperatura
Per regolare la temperatura del riscal‐
damento, ruotare la manopola nel
quadro strumenti.Ruotare in
senso orario=Aumentare la tem‐ peraturaRuotare in
senso antio‐
rario=Diminuire la tem‐
peratura
Climatizzatore posteriore
Il climatizzatore della parte posteriore
funziona assieme al climatizzatore
della parte anteriore dell'abitacolo.
Bus
Bocchette di ventilazione posteriori
Le bocchette di ventilazione superiori forniscono una climatizzazione ag‐
giuntiva al vano dei passeggeri po‐
steriori.
Velocità della ventola
Regolare il flusso dell'aria per sele‐
zionare la velocità desiderata
Ruotare in
senso orario=Aumentare il
flusso dell'ariaruotare in
senso antio‐
rario=Diminuire il flusso
dell'aria
Combi
Le bocchette di ventilazione che si
trovano sopra il vano del conducente
e del passeggero anteriore forni‐
scono una climatizzazione aggiuntiva al vano dei passeggeri posteriori.

108Climatizzatore

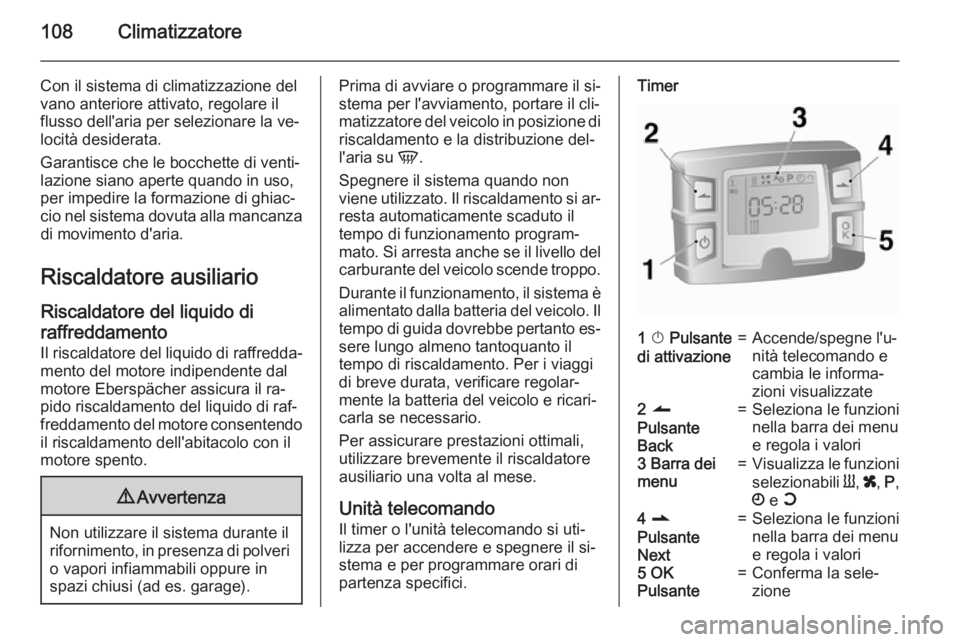

Con il sistema di climatizzazione del
vano anteriore attivato, regolare il
flusso dell'aria per selezionare la ve‐
locità desiderata.
Garantisce che le bocchette di venti‐
lazione siano aperte quando in uso,
per impedire la formazione di ghiac‐
cio nel sistema dovuta alla mancanza di movimento d'aria.
Riscaldatore ausiliario
Riscaldatore del liquido di raffreddamento Il riscaldatore del liquido di raffredda‐ mento del motore indipendente dal
motore Eberspächer assicura il ra‐
pido riscaldamento del liquido di raf‐
freddamento del motore consentendo
il riscaldamento dell'abitacolo con il
motore spento.9 Avvertenza
Non utilizzare il sistema durante il
rifornimento, in presenza di polveri
o vapori infiammabili oppure in
spazi chiusi (ad es. garage).
Prima di avviare o programmare il si‐
stema per l'avviamento, portare il cli‐
matizzatore del veicolo in posizione di riscaldamento e la distribuzione del‐
l'aria su V.
Spegnere il sistema quando non viene utilizzato. Il riscaldamento si ar‐ resta automaticamente scaduto il
tempo di funzionamento program‐
mato. Si arresta anche se il livello del
carburante del veicolo scende troppo.
Durante il funzionamento, il sistema èalimentato dalla batteria del veicolo. Il
tempo di guida dovrebbe pertanto es‐
sere lungo almeno tantoquanto il
tempo di riscaldamento. Per i viaggi
di breve durata, verificare regolar‐
mente la batteria del veicolo e ricari‐
carla se necessario.
Per assicurare prestazioni ottimali,
utilizzare brevemente il riscaldatore
ausiliario una volta al mese.
Unità telecomando
Il timer o l'unità telecomando si uti‐
lizza per accendere e spegnere il si‐
stema e per programmare orari di partenza specifici.Timer1 X Pulsante
di attivazione=Accende/spegne l'u‐
nità telecomando e
cambia le informa‐
zioni visualizzate2 q
Pulsante
Back=Seleziona le funzioni
nella barra dei menu
e regola i valori3 Barra dei
menu=Visualizza le funzioni
selezionabili Y, x , P ,
Ö e Y4 r
Pulsante
Next=Seleziona le funzioni
nella barra dei menu
e regola i valori5 OK
Pulsante=Conferma la sele‐
zione

Climatizzatore109
Telecomando
I pulsanti del telecomando hanno le
stesse funzioni di quelli del timer de‐
scritte in precedenza.
Per attivare il telecomando, premere
il pulsante di attivazione X e rila‐
sciarlo quando appare la barra dei
menu sul display. Sul display appare
brevemente l'indicatore di segnale
SENd , seguito dalla temperatura.
9Avvertenza
Durante il rifornimento, spegnere
sia l'unità telecomando che il ri‐
scaldatore!
Per spegnere il sistema, premere e
tenere premuto il pulsante di attiva‐
zione X per evitarne l'azionamento
accidentale.
Il telecomando ha una portata mas‐
sima di 600 metri. La portata può es‐
sere ridotta in seguito alle condizioni
esterne e allo scaricamento della bat‐
teria.
Oltre che con l'unità telecomando, il
riscaldamento può essere acceso per
30 minuti o spento utilizzando il pul‐
sante sul quadro strumenti.
Sostituzione della batteria
La batteria deve essere sostituita
quando si riduce la portata del tele‐
comando oppure lampeggia il sim‐
bolo di carica.
Aprire il coperchio con una moneta e
sostituire la batteria CR 2430 o equi‐
valente, accertandosi che la nuova
batteria sia installata correttamente
con il lato positivo ( <) verso i terminali
positivi. Reinstallare saldamente il co‐ perchio.
Smaltire le batterie usate nel rispetto dell'ambiente.

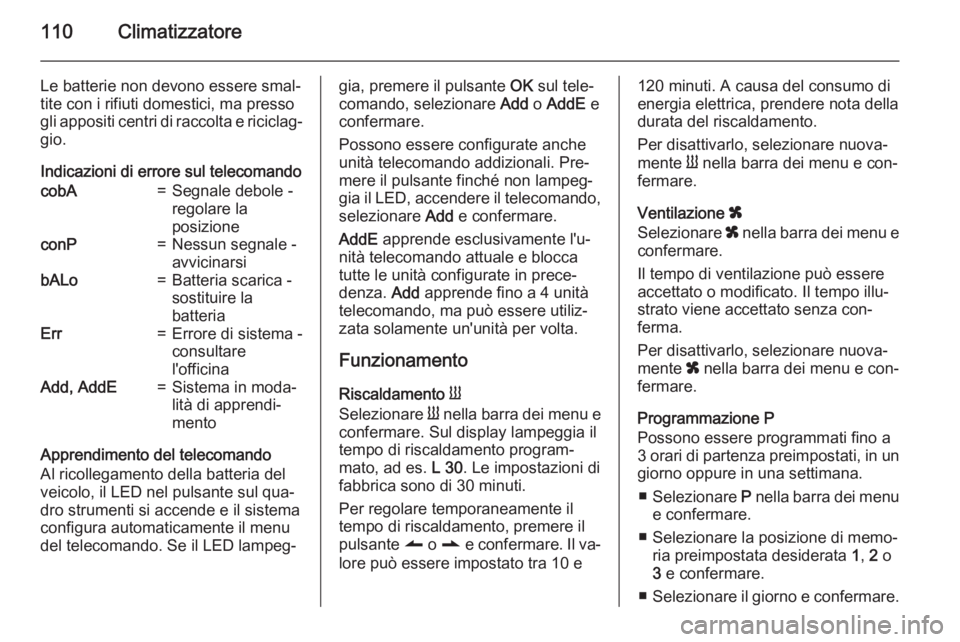

110Climatizzatore
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso
gli appositi centri di raccolta e riciclag‐ gio.
Indicazioni di errore sul telecomandocobA=Segnale debole -
regolare la
posizioneconP=Nessun segnale -
avvicinarsibALo=Batteria scarica -
sostituire la
batteriaErr=Errore di sistema -
consultare
l'officinaAdd, AddE=Sistema in moda‐
lità di apprendi‐
mento
Apprendimento del telecomando
Al ricollegamento della batteria del
veicolo, il LED nel pulsante sul qua‐
dro strumenti si accende e il sistema
configura automaticamente il menu
del telecomando. Se il LED lampeg‐
gia, premere il pulsante OK sul tele‐
comando, selezionare Add o AddE e
confermare.
Possono essere configurate anche
unità telecomando addizionali. Pre‐
mere il pulsante finché non lampeg‐
gia il LED, accendere il telecomando,
selezionare Add e confermare.
AddE apprende esclusivamente l'u‐
nità telecomando attuale e blocca
tutte le unità configurate in prece‐
denza. Add apprende fino a 4 unità
telecomando, ma può essere utiliz‐
zata solamente un'unità per volta.
Funzionamento
Riscaldamento Y
Selezionare Y nella barra dei menu e
confermare. Sul display lampeggia il
tempo di riscaldamento program‐
mato, ad es. L 30. Le impostazioni di
fabbrica sono di 30 minuti.
Per regolare temporaneamente il
tempo di riscaldamento, premere il pulsante q o r e confermare. Il va‐
lore può essere impostato tra 10 e120 minuti. A causa del consumo di energia elettrica, prendere nota della
durata del riscaldamento.
Per disattivarlo, selezionare nuova‐
mente Y nella barra dei menu e con‐
fermare.
Ventilazione x
Selezionare x nella barra dei menu e
confermare.
Il tempo di ventilazione può essere
accettato o modificato. Il tempo illu‐
strato viene accettato senza con‐
ferma.
Per disattivarlo, selezionare nuova‐
mente x nella barra dei menu e con‐
fermare.
Programmazione P
Possono essere programmati fino a
3 orari di partenza preimpostati, in un giorno oppure in una settimana.
■ Selezionare P nella barra dei menu
e confermare.
■ Selezionare la posizione di memo‐ ria preimpostata desiderata 1, 2 o
3 e confermare.
■ Selezionare il giorno e confermare.
