Îngrijirea autovehiculului159
7. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lampă marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
8. Puneţi la loc soclul becului în ansamblul lămpii.
9. Remontaţi cele trei şuruburi pe spatele ansamblului lămpii.
10. Reataşaţi fişa de conectare la ansamblul lămpii.
11. Reaşezaţi ansamblul lămpii din lateral în poziţia iniţială,
asigurându-vă că este aşezat
corect.
12. Remontaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
13. Instalaţi capitonajul de sus şi de jos pe stâlpul spate.Lămpile de semnalizare
laterale
1. Împingeţi ansamblul lampă către dreapta şi trageţi către stânga
ansamblului pentru a-l scoate din orificiu.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Desprindeţi soclul becului din ansamblul lămpii rotind-l 90° şi
schimbaţi becul.
4. Montaţi soclul becului în ansamblul lămpii.
5. Reataşaţi fişa de conectare.
6. Instalaţi ansamblul lămpii în orificiu şi împingeţi către stânga
pentru fixare.
Lămpile de semnalizare din
oglinda retrovizoare
1. Scoateţi ansamblul inferior al oglinzii din faţă pentru a avea
acces la şurub.
2. Desfaceţi şurubul cu o şurubelniţă
torx.
3. Desprindeţi soclul becului din
spatele ansamblului inferior al
oglinzii.

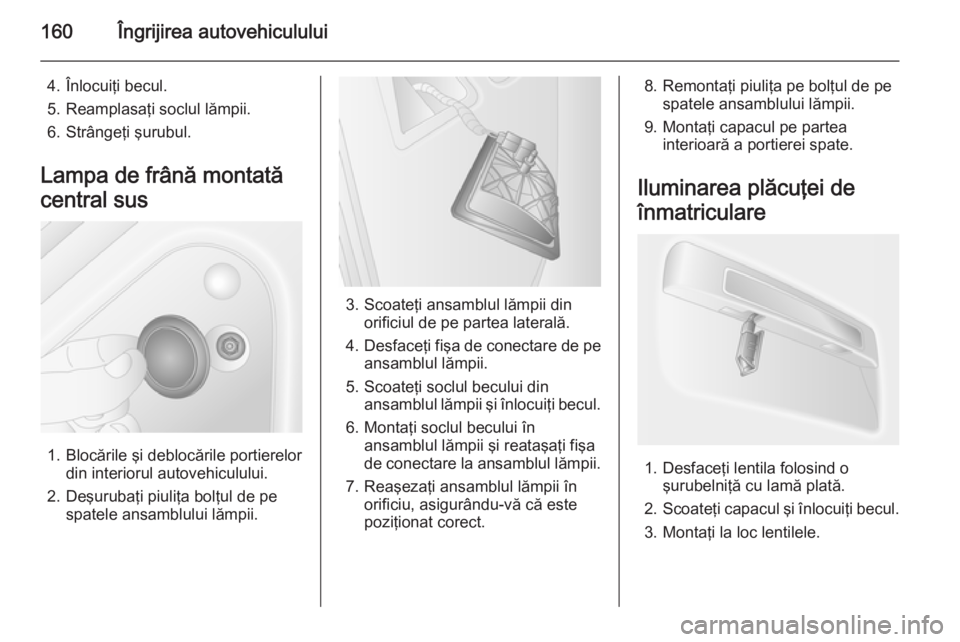

160Îngrijirea autovehiculului
4. Înlocuiţi becul.
5. Reamplasaţi soclul lămpii.
6. Strângeţi şurubul.
Lampa de frână montată
central sus
1. Blocările şi deblocările portierelor din interiorul autovehiculului.
2. Deşurubaţi piuliţa bolţul de pe spatele ansamblului lămpii.
3. Scoateţi ansamblul lămpii din orificiul de pe partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi soclul becului din ansamblul lămpii şi înlocuiţi becul.
6. Montaţi soclul becului în ansamblul lămpii şi reataşaţi fişa
de conectare la ansamblul lămpii.
7. Reaşezaţi ansamblul lămpii în orificiu, asigurându-vă că este
poziţionat corect.
8. Remontaţi piuliţa pe bolţul de pe spatele ansamblului lămpii.
9. Montaţi capacul pe partea interioară a portierei spate.
Iluminarea plăcuţei de
înmatriculare
1. Desfaceţi lentila folosind o şurubelniţă cu lamă plată.
2. Scoateţi capacul şi înlocuiţi becul.
3. Montaţi la loc lentilele.

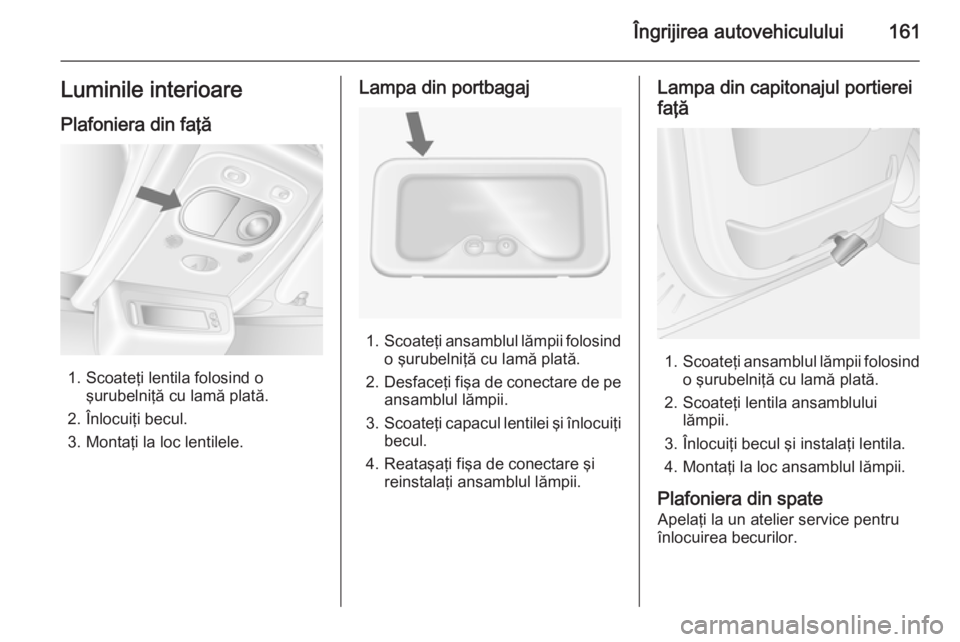

Îngrijirea autovehiculului161Luminile interioarePlafoniera din faţă
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Înlocuiţi becul.
3. Montaţi la loc lentilele.
Lampa din portbagaj
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Reataşaţi fişa de conectare şi reinstalaţi ansamblul lămpii.
Lampa din capitonajul portierei
faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Scoateţi lentila ansamblului lămpii.
3. Înlocuiţi becul şi instalaţi lentila.
4. Montaţi la loc ansamblul lămpii.
Plafoniera din spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.

162Îngrijirea autovehiculului
Lampa torpedouluiApelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
■ în partea stângă a panoului de bord, sub capitonaj.
■ în compartimentul motorului, sub vasul de expansiune al lichidului derăcire.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.

Îngrijirea autovehiculului163
Se recomandă să aveţi permanent unset complet de siguranţe. Apelaţi la
un atelier service autorizat.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.Extractorul de siguranţe
Pentru a facilita înlocuirea
siguranţelor, în cutia de siguranţe din
panoul de bord se găseşte un
extractor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din
compartimentul motor Amplasată sub vasul de expansiune
al lichidului de răcire.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

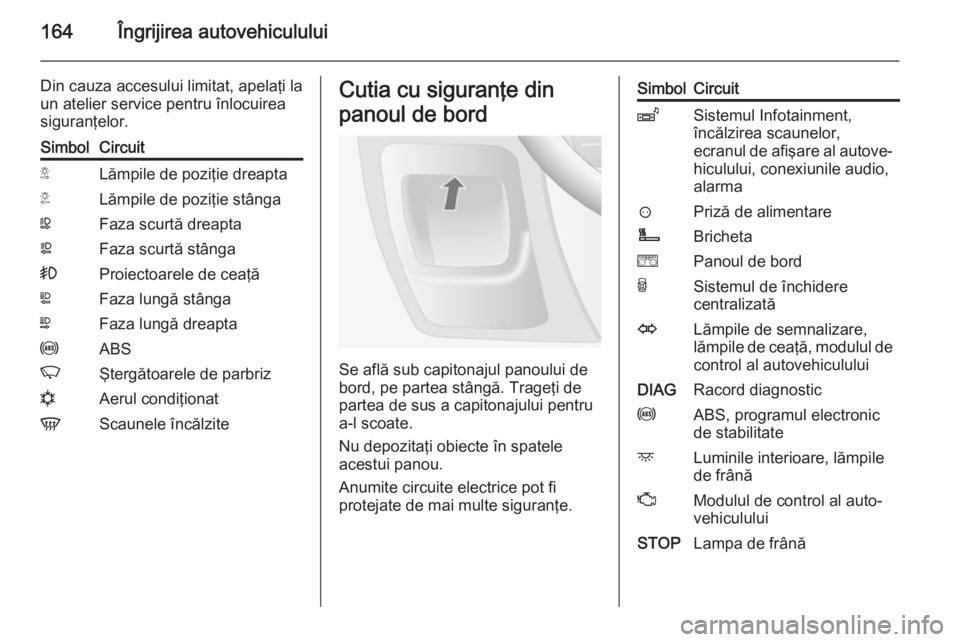

164Îngrijirea autovehiculului
Din cauza accesului limitat, apelaţi la
un atelier service pentru înlocuirea
siguranţelor.SimbolCircuitSLămpile de poziţie dreaptaTLămpile de poziţie stângaWFaza scurtă dreaptaaFaza scurtă stânga>Proiectoarele de ceaţăLFaza lungă stângaNFaza lungă dreaptauABSKŞtergătoarele de parbriznAerul condiţionatVScaunele încălziteCutia cu siguranţe din
panoul de bord
Se află sub capitonajul panoului de
bord, pe partea stângă. Trageţi de
partea de sus a capitonajului pentru a-l scoate.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
SimbolCircuitZSistemul Infotainment,
încălzirea scaunelor,
ecranul de afişare al autove‐
hiculului, conexiunile audio,
alarma?Priză de alimentareÌBrichetaePanoul de bordUSistemul de închidere
centralizatăOLămpile de semnalizare,
lămpile de ceaţă, modulul de control al autovehicululuiDIAGRacord diagnosticuABS, programul electronic
de stabilitatedLuminile interioare, lămpile
de frânăZModulul de control al auto‐
vehicululuiSTOPLampa de frână

Îngrijirea autovehiculului165
SimbolCircuitIModulul de control al auto‐
vehiculului, geamurile elec‐
trice, aerul condiţionatmGeam spate stânga încălzitnGeam spate dreapta încălzitRSpălătorul de parbrizMSistemul electronic antide‐
marajUScaune încălziteFBLFarul adaptivlConexiunea Hands-free&TahografulPTOSistemul auxiliar de priză de puterejClaxonulÍPreîncălzire, filtru de
motorinăxVentilator control sistem aer
condiţionatSimbolCircuitADPAdaptări suplimentare,Geamuri electrice, Modulul
de control al autovehicululuiTrusa de scule
Uneltele
Cricul, cheia de roţi, adaptoarele
(pentru demontarea roţii de rezervă),
cârligul pentru capacul de roată,
cheia şi inelul de tractare sunt
amplasate într-un spaţiu de sub
scaunul faţă.

166Îngrijirea autovehiculului
Autovehicule cu tracţiune spate: Sunt
de asemenea incluse un cric hidraulic şi un set de piese de prelungire pentru utilizarea acestuia.
Pentru a avea acces la acest spaţiu,
glisaţi scaunul complet în faţă şi
rabataţi în jos spătarul.
Trusa de depanare a anvelopelor 3 173.
Înlocuirea roţii 3 176.
Roata de rezervă 3 178.Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort
optim şi siguranţă în conducere.
