2015 OPEL MOVANO_B Manual de Instruções (in Portugues)

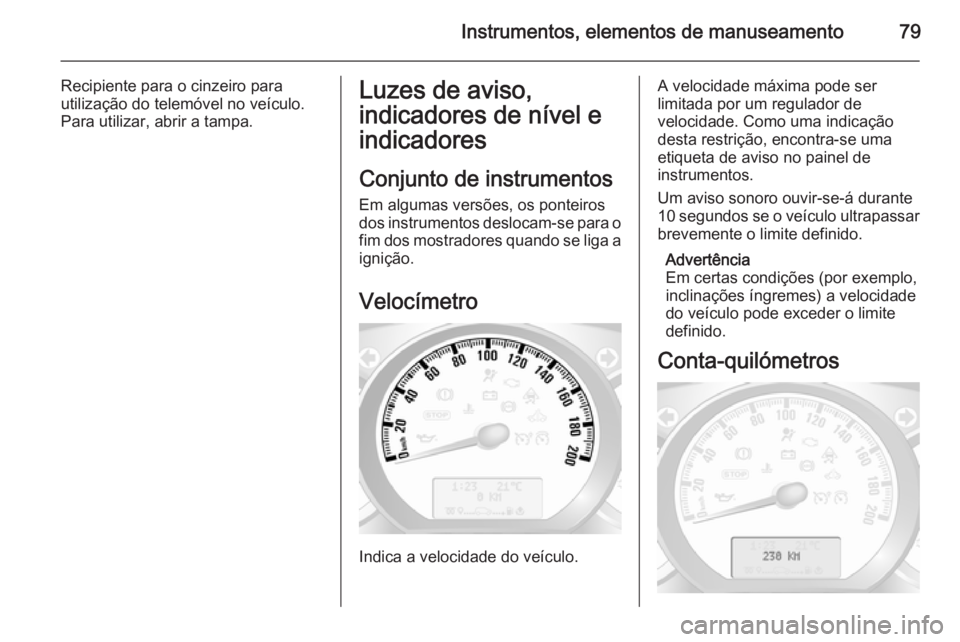

Instrumentos, elementos de manuseamento79
Recipiente para o cinzeiro parautilização do telemóvel no veículo.
Para utilizar, abrir a tampa.Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos
Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
A velocidade máxima pode ser
limitada por um regulador de
velocidade. Como uma indicação
desta restrição, encontra-se uma
etiqueta de aviso no painel de
instrumentos.
Um aviso sonoro ouvir-se-á durante 10 segundos se o veículo ultrapassar
brevemente o limite definido.
Advertência
Em certas condições (por exemplo,
inclinações íngremes) a velocidade
do veículo pode exceder o limite
definido.
Conta-quilómetros

80Instrumentos, elementos de manuseamento
Mostra a distância registada em km.
Conta-quilómetros parcial O conta-quilómetros parcial
apresenta a distância percorrida
desde a última reiniciação.
Premir uma vez o botão na
extremidade da alavanca do limpa-
-pára-brisas para visualizar o conta-
-quilómetros parcial.
Para repor, com o conta-quilómetros
parcial visualizado, premir
continuamente o botão durante
alguns segundos com a ignição
ligada. O mostrador pisca duas vezes
e o valor é reposto a zero.
Tacógrafo 3 95.Conta-rotações
Exibe a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível de combustível no
depósito.
O indicador de controlo Y acende-se
se o nível de combustível no depósito estiver muito baixo. Reabastecer
imediatamente 3 141.
Nunca deixar o depósito ficar
totalmente vazio. Sistema de
combustível diesel, purgar 3 154.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito

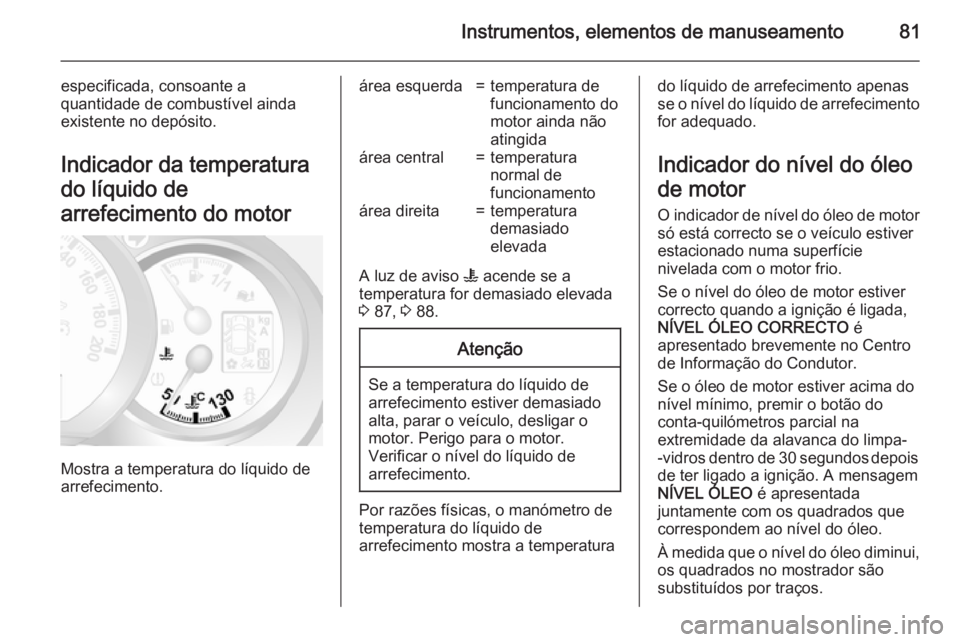

Instrumentos, elementos de manuseamento81
especificada, consoante a
quantidade de combustível ainda
existente no depósito.
Indicador da temperatura
do líquido de
arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.
área esquerda=temperatura de
funcionamento do
motor ainda não
atingidaárea central=temperatura
normal de
funcionamentoárea direita=temperatura
demasiado
elevada
A luz de aviso W acende se a
temperatura for demasiado elevada 3 87, 3 88.
Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Por razões físicas, o manómetro de
temperatura do líquido de
arrefecimento mostra a temperatura
do líquido de arrefecimento apenas
se o nível do líquido de arrefecimento for adequado.
Indicador do nível do óleo
de motor
O indicador de nível do óleo de motor só está correcto se o veículo estiver
estacionado numa superfície
nivelada com o motor frio.
Se o nível do óleo de motor estiver
correcto quando a ignição é ligada, NÍVEL ÓLEO CORRECTO é
apresentado brevemente no Centro
de Informação do Condutor.
Se o óleo de motor estiver acima do
nível mínimo, premir o botão do
conta-quilómetros parcial na
extremidade da alavanca do limpa-
-vidros dentro de 30 segundos depois
de ter ligado a ignição. A mensagem
NÍVEL ÓLEO é apresentada
juntamente com os quadrados que
correspondem ao nível do óleo.
À medida que o nível do óleo diminui, os quadrados no mostrador são
substituídos por traços.

82Instrumentos, elementos de manuseamento

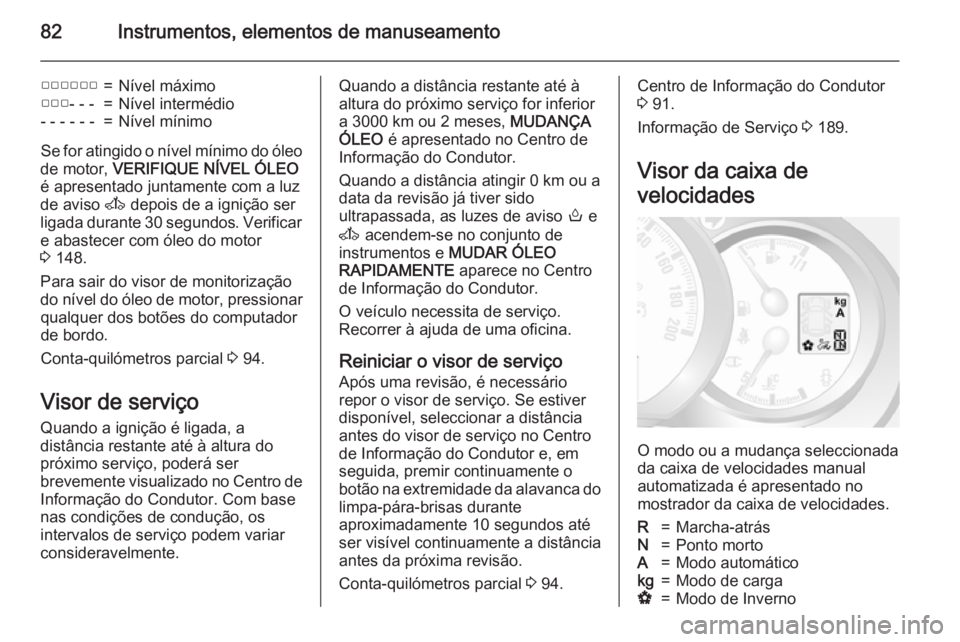

▢▢▢▢▢▢=Nível máximo▢▢▢- - -=Nível intermédio- - - - - -=Nível mínimo
Se for atingido o nível mínimo do óleo
de motor, VERIFIQUE NÍVEL ÓLEO
é apresentado juntamente com a luz
de aviso A depois de a ignição ser
ligada durante 30 segundos. Verificar e abastecer com óleo do motor
3 148.
Para sair do visor de monitorização do nível do óleo de motor, pressionar qualquer dos botões do computador
de bordo.
Conta-quilómetros parcial 3 94.
Visor de serviço Quando a ignição é ligada, a
distância restante até à altura do
próximo serviço, poderá ser
brevemente visualizado no Centro de Informação do Condutor. Com base
nas condições de condução, os
intervalos de serviço podem variar
consideravelmente.
Quando a distância restante até à
altura do próximo serviço for inferior
a 3000 km ou 2 meses, MUDANÇA
ÓLEO é apresentado no Centro de
Informação do Condutor.
Quando a distância atingir 0 km ou a
data da revisão já tiver sido
ultrapassada, as luzes de aviso o e
A acendem-se no conjunto de
instrumentos e MUDAR ÓLEO
RAPIDAMENTE aparece no Centro
de Informação do Condutor.
O veículo necessita de serviço.
Recorrer à ajuda de uma oficina.
Reiniciar o visor de serviço Após uma revisão, é necessário
repor o visor de serviço. Se estiver
disponível, seleccionar a distância antes do visor de serviço no Centro
de Informação do Condutor e, em
seguida, premir continuamente o
botão na extremidade da alavanca do
limpa-pára-brisas durante
aproximadamente 10 segundos até
ser visível continuamente a distância
antes da próxima revisão.
Conta-quilómetros parcial 3 94.Centro de Informação do Condutor
3 91.
Informação de Serviço 3 189.
Visor da caixa de
velocidades
O modo ou a mudança seleccionada
da caixa de velocidades manual
automatizada é apresentado no
mostrador da caixa de velocidades.
R=Marcha-atrásN=Ponto mortoA=Modo automáticokg=Modo de cargaV=Modo de Inverno

Instrumentos, elementos de manuseamento83

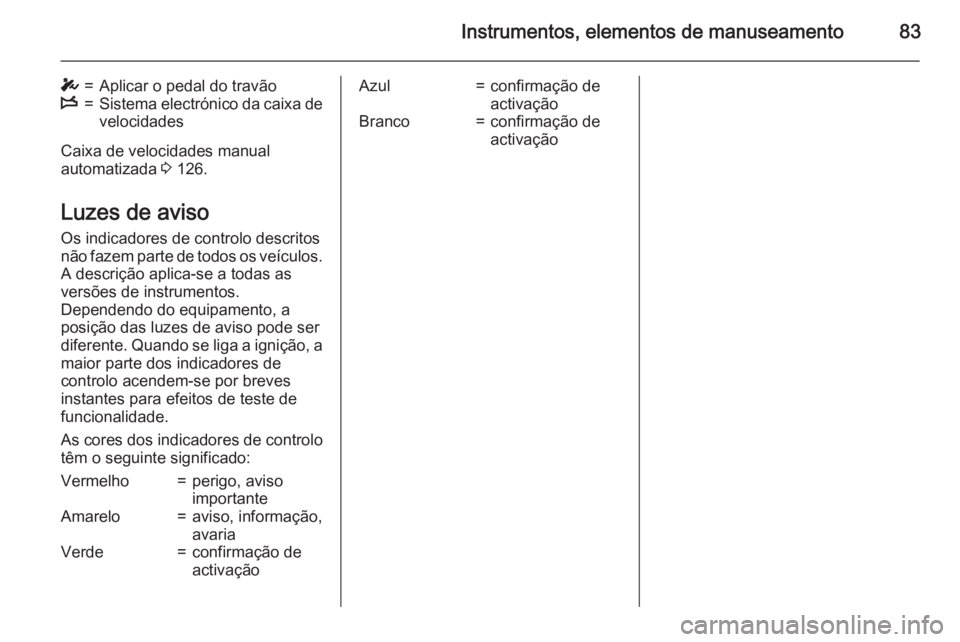

T=Aplicar o pedal do travãoW=Sistema electrónico da caixa develocidades
Caixa de velocidades manual
automatizada 3 126.
Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:
Vermelho=perigo, aviso
importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

84Instrumentos, elementos de manuseamento

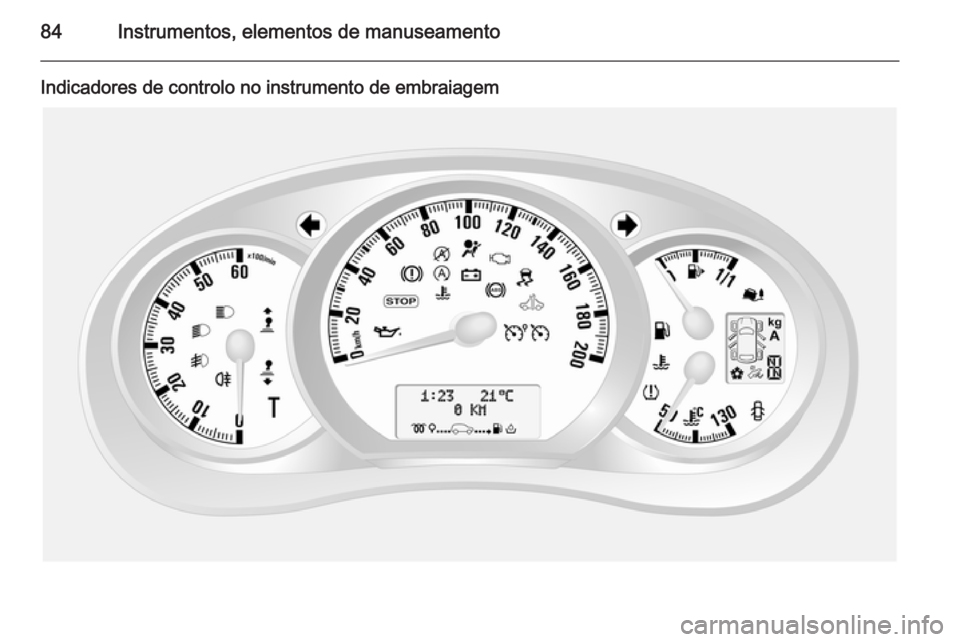

Indicadores de controlo no instrumento de embraiagem

Instrumentos, elementos de manuseamento85

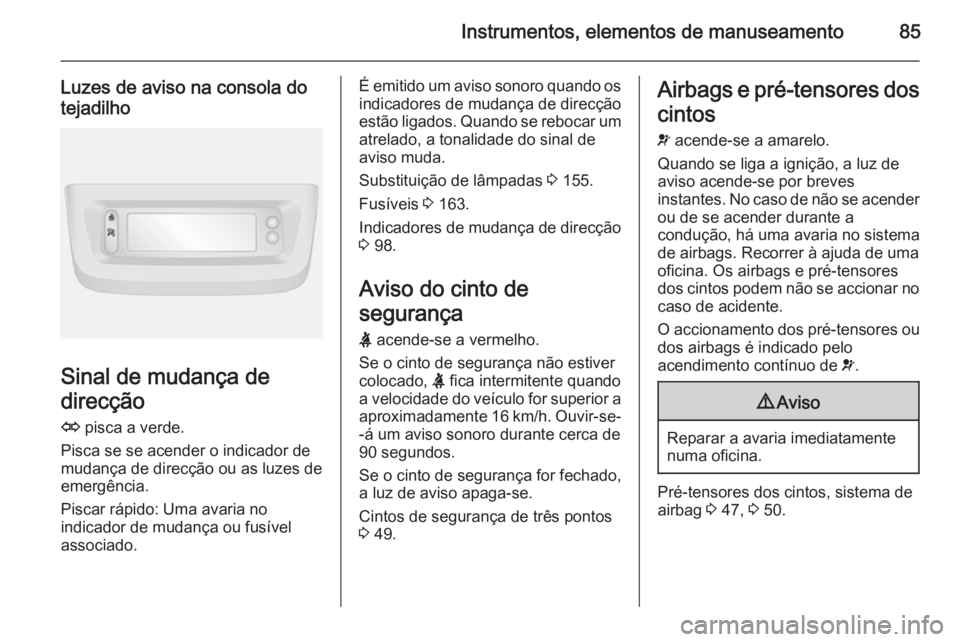

Luzes de aviso na consola do
tejadilho
Sinal de mudança de
direcção
O pisca a verde.
Pisca se se acender o indicador de
mudança de direcção ou as luzes de
emergência.
Piscar rápido: Uma avaria no
indicador de mudança ou fusível
associado.
É emitido um aviso sonoro quando os
indicadores de mudança de direcção
estão ligados. Quando se rebocar um atrelado, a tonalidade do sinal de
aviso muda.
Substituição de lâmpadas 3 155.
Fusíveis 3 163.
Indicadores de mudança de direcção 3 98.
Aviso do cinto de
segurança X acende-se a vermelho.
Se o cinto de segurança não estiver
colocado, X fica intermitente quando
a velocidade do veículo for superior a
aproximadamente 16 km/h. Ouvir-se-
-á um aviso sonoro durante cerca de
90 segundos.
Se o cinto de segurança for fechado, a luz de aviso apaga-se.
Cintos de segurança de três pontos
3 49.Airbags e pré-tensores dos
cintos v acende-se a amarelo.
Quando se liga a ignição, a luz de
aviso acende-se por breves
instantes. No caso de não se acender
ou de se acender durante a
condução, há uma avaria no sistema
de airbags. Recorrer à ajuda de uma
oficina. Os airbags e pré-tensores
dos cintos podem não se accionar no
caso de acidente.
O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 47, 3 50.

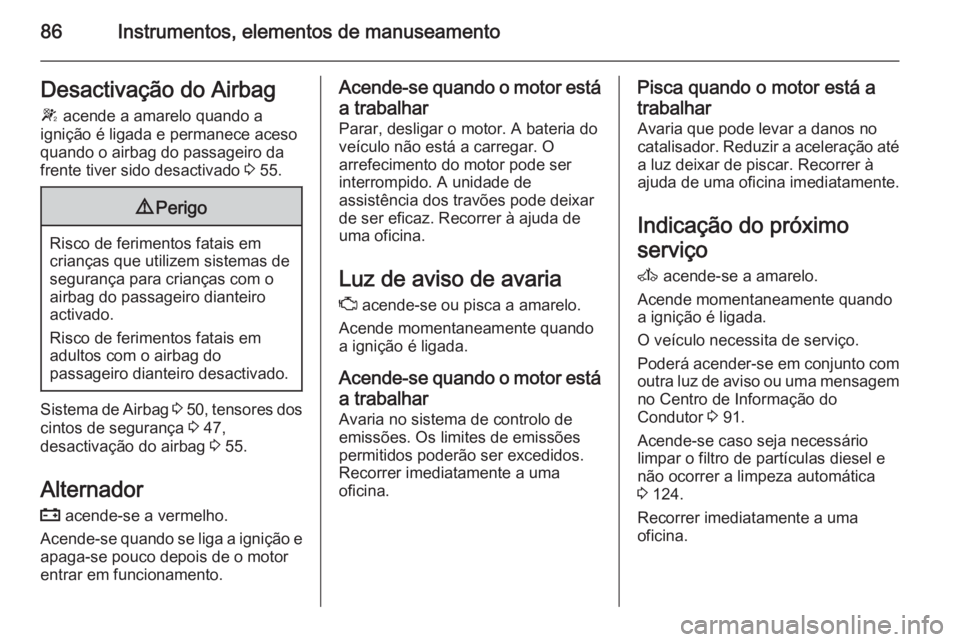

86Instrumentos, elementos de manuseamentoDesactivação do Airbag
W acende a amarelo quando a
ignição é ligada e permanece aceso
quando o airbag do passageiro da
frente tiver sido desactivado 3 55.9 Perigo
Risco de ferimentos fatais em
crianças que utilizem sistemas de
segurança para crianças com o
airbag do passageiro dianteiro
activado.
Risco de ferimentos fatais em
adultos com o airbag do
passageiro dianteiro desactivado.
Sistema de Airbag 3 50 , tensores dos
cintos de segurança 3 47,
desactivação do airbag 3 55.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está
a trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer à ajuda de
uma oficina.
Luz de aviso de avaria Z acende-se ou pisca a amarelo.
Acende momentaneamente quando
a ignição é ligada.
Acende-se quando o motor está a trabalhar Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente a uma
oficina.Pisca quando o motor está a
trabalhar Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até
a luz deixar de piscar. Recorrer à
ajuda de uma oficina imediatamente.
Indicação do próximo
serviço A acende-se a amarelo.
Acende momentaneamente quando
a ignição é ligada.
O veículo necessita de serviço.
Poderá acender-se em conjunto com
outra luz de aviso ou uma mensagem no Centro de Informação do
Condutor 3 91.
Acende-se caso seja necessário
limpar o filtro de partículas diesel e
não ocorrer a limpeza automática
3 124.
Recorrer imediatamente a uma
oficina.
