Pleje af bilen167
4.Ved montering af en ny pære sæt‐
tes tapperne i fordybningerne på
reflektoren.
5. Sæt forlygteenheden i igen.
6. Sæt fjederklipsen i hak.
7. Tilslut forlygtepærens stikforbin‐ delse.
8. Sæt forlygtens beskyttelsesaf‐ dækning på plads og luk.
Fjernlys
1. Afmontér fatningen ved at trække i den.
2. Tag pæren ud af fatningen, og ud‐
skift pæren.
3. Ved montering af en ny pære sæt‐
tes tapperne i fordybningerne på
reflektoren.
4. Sæt forlygteenheden i igen.
5. Sæt forlygtens beskyttelsesaf‐ dækning på plads og luk.
Parkeringslys
1. Tag fatningen ud af enheden ved at dreje mod uret.
2. Tag lampefatningen ud af reflek‐ toren.
3. Tag stikket af pæren.
4. Tag pæren ud af fatningen.
5. Sæt en ny pære i.
6. Sæt stikproppen i pæren.
7. Før fatningen ind i reflektoren.
8. Sæt enheden i igen.
Xenon-forlygter
9 Fare
Xenon-forlygter arbejder med me‐
get høj elektrisk spænding. Undgå berøring. Få pærerne udskiftet af
et værksted.

168Pleje af bilen
Drejeforlygter
1. Tag beskyttelsesdækslet af.
2. Afmontér fatningen ved at trækkei den.
3.Tag pæren ud af fatningen, og ud‐
skift pæren.
4. Ved montering af en ny pære sæt‐
tes tapperne i fordybningerne på
reflektoren.
5. Sæt forlygteenheden i igen.
6. Sæt forlygtens beskyttelsesaf‐ dækning på plads og luk.
Tågelygter Få pærerne udskiftet på et værksted.
Forreste blinklys
1. Drej fatningen mod uret, og frigør den.

Pleje af bilen169
2. Skub pæren lidt ind i fatningen,drej den mod uret, tag den ud og
sæt en ny pære i.
3. Sæt pæreholderen i reflektoren og drej den med uret, indtil den lå‐
ser fast.
Baglygter Venstre side
1. Afmonter begge dæksler, og løsn skruerne. Afmonter panelet.
2. Tag dækslet af.
Højre side
1. Tag opbevaringsrummets dæksel
af, og tag lappesættet ud.
2. Tag dækslet af.

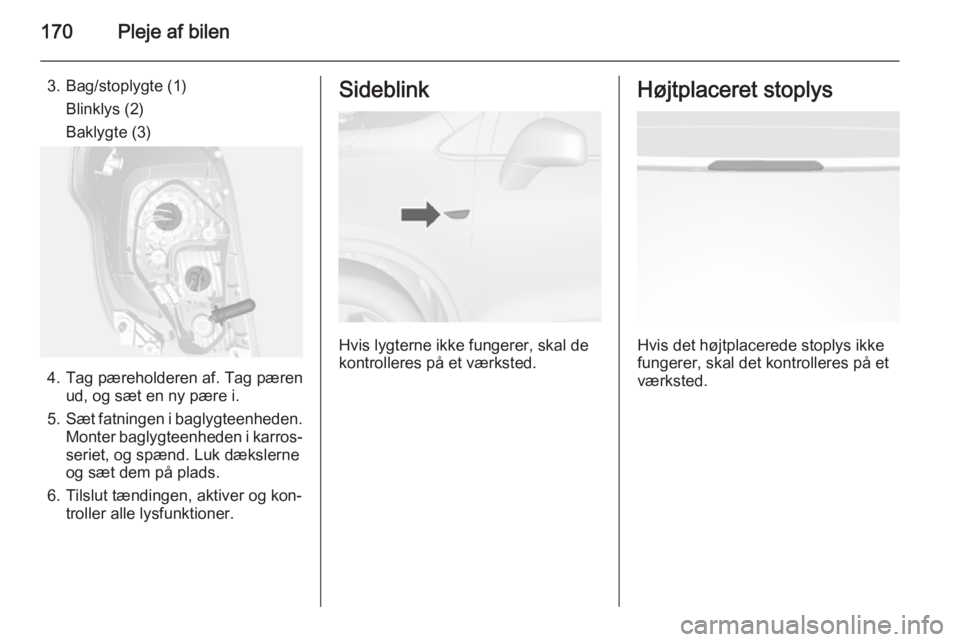

170Pleje af bilen
3. Bag/stoplygte (1)Blinklys (2)
Baklygte (3)
4. Tag pæreholderen af. Tag pæren ud, og sæt en ny pære i.
5. Sæt fatningen i baglygteenheden.
Monter baglygteenheden i karros‐
seriet, og spænd. Luk dækslerne
og sæt dem på plads.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Sideblink
Hvis lygterne ikke fungerer, skal de
kontrolleres på et værksted.
Højtplaceret stoplys
Hvis det højtplacerede stoplys ikke
fungerer, skal det kontrolleres på et
værksted.

Pleje af bilen171Nummerpladelys
1. Lampen lirkes ud med en skrue‐trækker.
2. Tag pærehuset ud nedefra, pas på ikke at trække i ledningen.
Drej fatningen mod uret, indtil den
er løsnet.
3. Tag pæren ud af holderen og sæt
en ny pære i.
4. Sæt pæreholderen ind i pærehu‐ set og drej den med uret.
5. Isæt pærehuset og fastgør det med en skruetrækker.
Kabinelys
1. Brug en flad skruetrækker til at af‐
montere det ved at adskille i den
modsatte side af lyskontakten.
2. Tag pæren ud.
3. Udskift pæren.
4. Sæt lampeenheden i igen.
Lampe i lastrum
1. Lampen lirkes ud med en skrue‐ trækker.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Monter lampen.

172Pleje af bilenElektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
I en boks over batteriets positive pol
er der nogle hovedsikringer. Om nød‐ vendigt skal man få dem skiftet på et
værksted.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.Ved eftersyn af sikringsboksen hen‐ vises til sikringsboksens etikette.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er i motorrummet.
Frigør dækslet og løft det af.Minisikringer

Pleje af bilen173
Nr.Strømkreds1Soltag2Sidespejle3–4–5Styremodul for elektrisk bremse6Intelligent batterisensor7–8Gearkassestyreenhed9Karrosseristyreenhed10Forlygteregulering11Bagrudevisker12El-bagrude13Forlygteaktuator (venstre side)14El-opvarmede sidespejle15–16Sædevarme17GearkassestyreenhedNr.Strømkreds18Motorstyreenhed19Brændstofpumpe20–21Køleblæser22–23Tændspole, motorstyreenhed24Vaskerpumpe25Forlygteaktuator (højre side)26Motorstyreenhed27–28Motorstyreenhed29Motorstyreenhed30Udstødningssystem31Venstre fjernlys32Højre fjernlys33Motorstyreenhed34HornNr.Strømkreds35Klimaanlæg, airconditionsystem36Tågeforlygte
J-hus-sikringer
Nr.Strømkreds1Styremodul for elektrisk bremse2Forrudevisker3Motorstyreenhed4Motorstyreenhed5–6Brændstofvarmer7–8Køleblæser9Køleblæser10Motorstyreenhed, gløderør11Starter

174Pleje af bilenSikringsboks i
instrumentpanel
Den indvendige sikringsboks sidder
på undersiden af instrumentpanelet i
førersiden.
Afmonter opbevaringsrummet for at
få adgang til sikringerne.
Opbevaringsrummet fjernes ved at
åbne det og trække det ud.
Minisikringer
Nr.Strømkreds1Karrosseristyreenhed2Karrosseristyreenhed3Karrosseristyreenhed4Karrosseristyreenhed5Karrosseristyreenhed6Karrosseristyreenhed7Karrosseristyreenhed8Karrosseristyreenhed9Dørlåse10Sikkerhedsdiagnosemodul
(batteri)11Dørlåse12Klimastyring13Bagklap14Parkeringshjælp15Vognbaneskiftadvarsel,
bakspejl
