Уход за автомобилем207

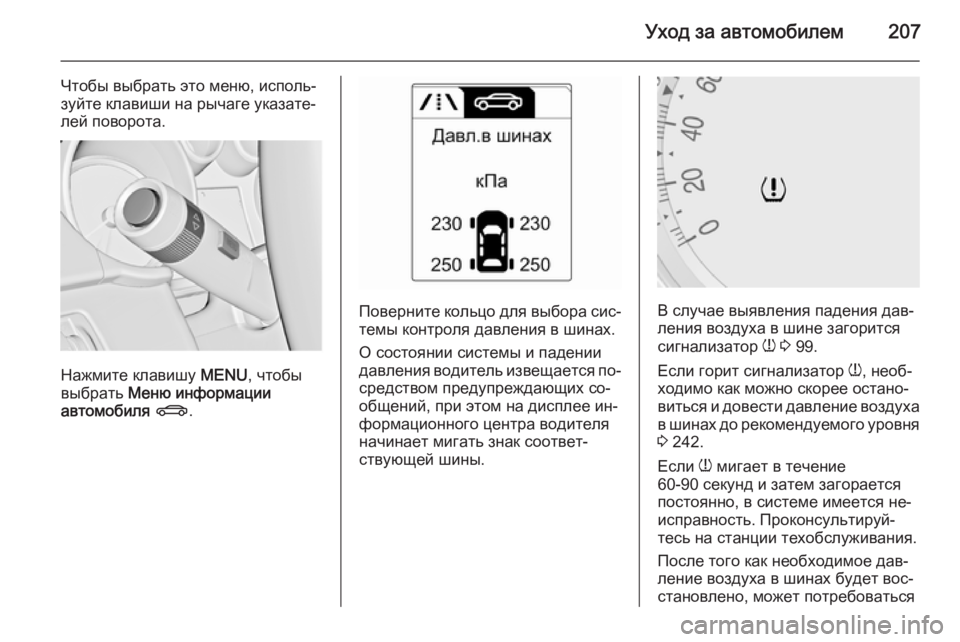

Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 99.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 242.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐
исправность. Проконсультируй‐
тесь на станции техобслуживания.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
Page 210 of 257

208Уход за автомобилем
проехать какое-то расстояние, пре‐
жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 108.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐нах не может контролировать дав‐
ление в этих колесах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐ ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на за‐ жимах: замените весь вентиль.
Загруженность автомобиля
Откорректируйте давление воз‐
духа в шинах в соответствии с за‐
грузкой согласно данным на эти‐
кетке шины или в таблице 3 242 ивыберите соответствующее значе‐
ние параметра в меню Нагрузка на
шины на дисплее информацион‐
ного центра водителя, Меню
информации автомобиля 3 102.
Выберите:
■ Низкая для комфортного давле‐
ния, до 3 человек
■ Эко для режима Eco, до
3 человек
■ Макс для полной нагрузки
Page 211 of 257

Уход за автомобилем209

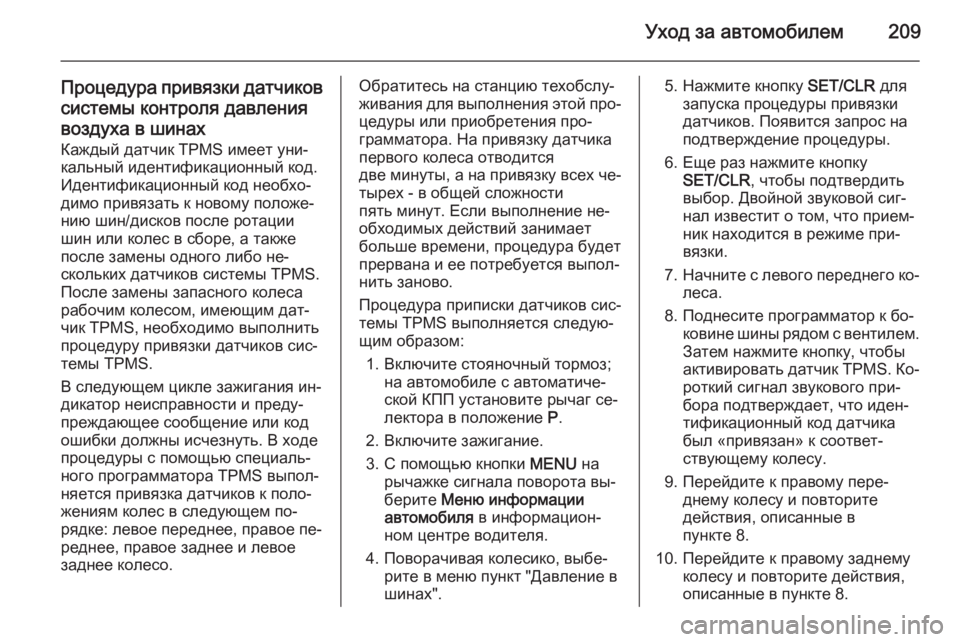

Процедура привязки датчиковсистемы контроля давления
воздуха в шинах
Каждый датчик TPMS имеет уни‐
кальный идентификационный код.
Идентификационный код необхо‐
димо привязать к новому положе‐
нию шин/дисков после ротации
шин или колес в сборе, а также
после замены одного либо не‐
скольких датчиков системы TPMS.
После замены запасного колеса
рабочим колесом, имеющим дат‐
чик TPMS, необходимо выполнить
процедуру привязки датчиков сис‐
темы TPMS.
В следующем цикле зажигания ин‐ дикатор неисправности и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе
процедуры с помощью специаль‐
ного программатора TPMS выпол‐
няется привязка датчиков к поло‐
жениям колес в следующем по‐
рядке: левое переднее, правое пе‐
реднее, правое заднее и левое
заднее колесо.Обратитесь на станцию техобслу‐
живания для выполнения этой про‐
цедуры или приобретения про‐
грамматора. На привязку датчика
первого колеса отводится
две минуты , а на привязку всех че‐
тырех - в общей сложности
пять минут. Если выполнение не‐
обходимых действий занимает
больше времени, процедура будет
прервана и ее потребуется выпол‐
нить заново.
Процедура приписки датчиков сис‐
темы TPMS выполняется следую‐
щим образом:
1. Включите стояночный тормоз; на автомобиле с автоматиче‐
ской КПП установите рычаг се‐
лектора в положение P.
2. Включите зажигание.
3. С помощью кнопки MENU на
рычажке сигнала поворота вы‐
берите Меню информации
автомобиля в информацион‐
ном центре водителя.
4. Поворачивая колесико, выбе‐ рите в меню пункт "Давление в
шинах".5. Нажмите кнопку SET/CLR для
запуска процедуры привязки
датчиков. Появится запрос на
подтверждение процедуры.
6. Еще раз нажмите кнопку SET/CLR , чтобы подтвердить
выбор. Двойной звуковой сиг‐
нал известит о том, что прием‐
ник находится в режиме при‐
вязки.
7. Начните с левого переднего ко‐
леса.
8. Поднесите программатор к бо‐ ковине шины рядом с вентилем.Затем нажмите кнопку, чтобы
активировать датчик TPMS. Ко‐
роткий сигнал звукового при‐
бора подтверждает, что иден‐
тификационный код датчика
был «привязан» к соответ‐
ствующему колесу.
9. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 8.
10. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 8.
Page 212 of 257

210Уход за автомобилем
11. Перейдя к заднему левому ко‐лесу, выполните действия со‐
гласно пункту 8. Раздадутся два
звуковых сигнала, извещая о
том, что идентификационный
код датчика привязан к заднему колесу со стороны водителя, а
процедура привязки датчиков
системы TPMS завершена.
12. Выключите зажигание.
13. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на табличке
давления в шинах.
14. Убедитесь, что фактическая на‐
грузка на шины соответствует
выбранному давлению 3 102.
Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее Driver Information Center, со‐
ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐чине проверку давления необхо‐
димо проводить при непрогретых
шинах.
Глубина протектора Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Если износ передних колес больше износа задних колес, поменяйте ко‐
леса местами. Рисунок протектора
должен совпадать с прежним на‐
правлением вращения колес.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комплект покрышек каждые 6 лет.
Page 213 of 257

Уход за автомобилем211Изменение размера шин
и колес Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колёс‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем требо‐
ваниям к сочетанию дисков и шин.
При выборе других крышек и шин следите за тем, чтобы у шины не
было защитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Колёса с литыми дисками из
сплава: Не допускается крепление
колпаков к стальным колёсам, ко‐
торые монтируются с гайками из
сплава, например , при замене шин
на зимние.
Цепи
противоскольжения
Используйте цепи противосколь‐
жения только на передних колесах.
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Установка колесных цепей допус‐
кается на колеса типоразмера
195/70 R16.
Page 214 of 257

212Уход за автомобилем

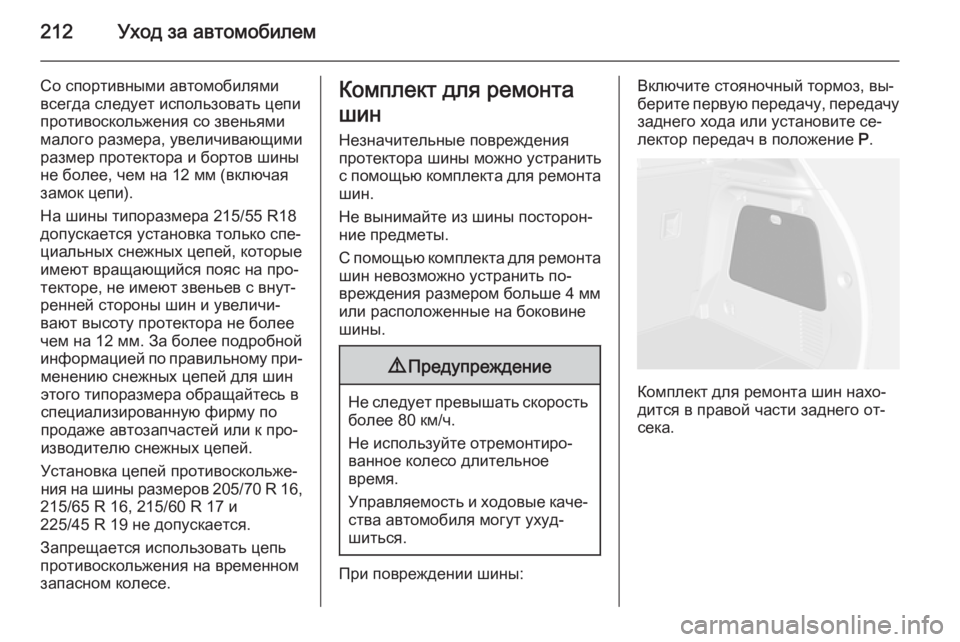

Со спортивными автомобилями
всегда следует использовать цепи
противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 12 мм (включая
замок цепи).
На шины типоразмера 215/55 R18
допускается установка только спе‐
циальных снежных цепей, которые
имеют вращающийся пояс на про‐
текторе, не имеют звеньев с внут‐
ренней стороны шин и увеличи‐
вают высоту протектора не более
чем на 12 мм. За более подробной
информацией по правильному при‐ менению снежных цепей для шин
этого типоразмера обращайтесь в
специализированную фирму по
продаже автозапчастей или к про‐
изводителю снежных цепей.
Установка цепей противоскольже‐
ния на шины размеров 205/70 R 16 ,
215/65 R 16, 215/60 R 17 и 225/45 R 19 не допускается.
Запрещается использовать цепь
противоскольжения на временном
запасном колесе.Комплект для ремонта
шин
Незначительные повреждения
протектора шины можно устранить
с помощью комплекта для ремонта шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз, вы‐
берите первую передачу, передачу
заднего хода или установите се‐
лектор передач в положение Р.
Комплект для ремонта шин нахо‐
дится в правой части заднего от‐
сека.
Page 215 of 257
Уход за автомобилем213

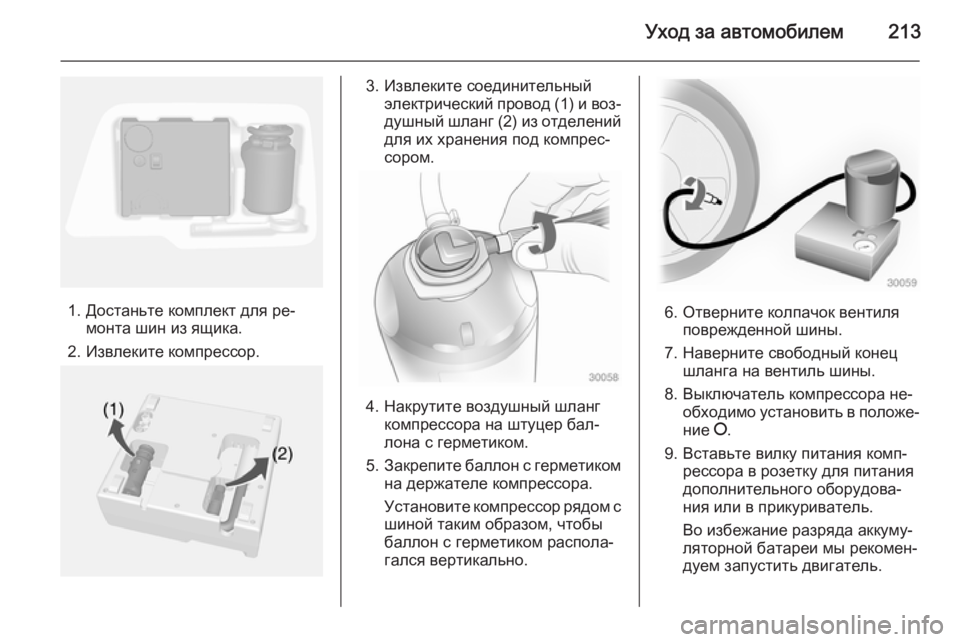

1. Достаньте комплект для ре‐монта шин из ящика.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод (1) и воз‐
душный шланг (2) из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Во избежание разряда аккуму‐ ляторной батареи мы рекомен‐дуем запустить двигатель.
Page 216 of 257

214Уход за автомобилем

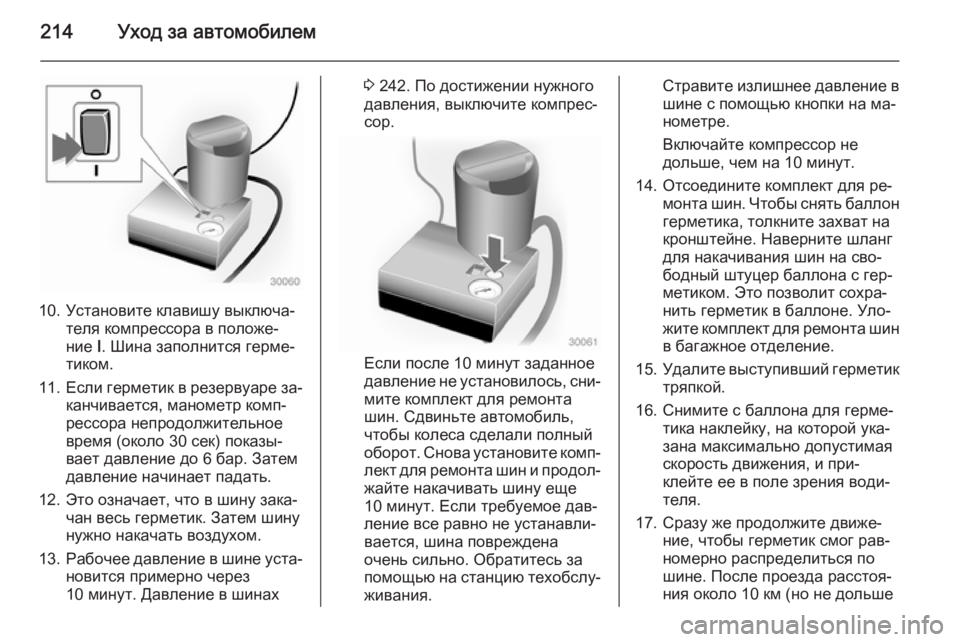

10. Установите клавишу выключа‐теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 242. По достижении нужного
давления, выключите компрес‐ сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Наверните шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше
