Page 217 of 257

Péče o vozidlo215
Nastavte zvedák na potřebnou
výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte rukojeť zvedáku a se
správně vystředěným zvedákem
otáčejte rukojetí tak dlouho,
dokud se kolo nezvedne od země.
Verze 2:
Nastavte zvedák na potřebnou
výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo.
7. Zašroubujte šrouby kola.
8. Vozidlo spusťte na zem.
9. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 110 Nm.
10. Před nainstalováním krytu kola nastavte otvor pro ventil naventilek pneumatiky.
Namontujte kryty šroubů kola.
11. Uložte náhradní kolo 3 216,
nářadí 3 199 a adaptér klíče
3 63.
12. Co možno nejdříve zkontrolujte tlak vzduchu nainstalované
pneumatiky a také utahovací
moment šroubů kola.
Vadnou pneumatiku nechte vyměnit
nebo opravit.
Page 218 of 257

216Péče o vozidlo

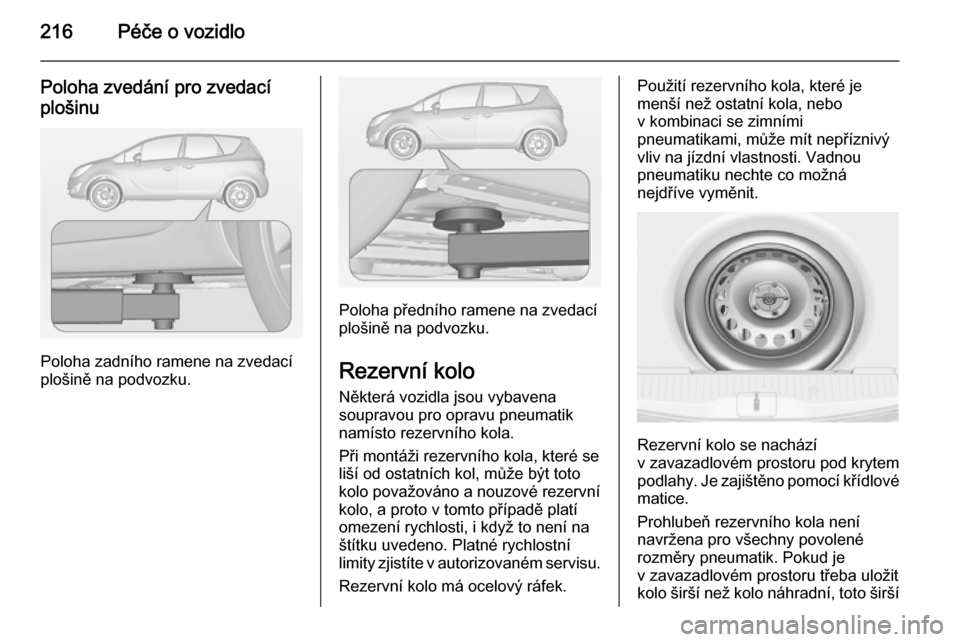

Poloha zvedání pro zvedacíplošinu
Poloha zadního ramene na zvedací
plošině na podvozku.
Poloha předního ramene na zvedací
plošině na podvozku.
Rezervní kolo Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola.
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít nepříznivý
vliv na jízdní vlastnosti. Vadnou
pneumatiku nechte co možná
nejdříve vyměnit.
Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy. Je zajištěno pomocí křídlové matice.
Prohlubeň rezervního kola není
navržena pro všechny povolené
rozměry pneumatik. Pokud je
v zavazadlovém prostoru třeba uložit
kolo širší než kolo náhradní, toto širší
Page 219 of 257

Péče o vozidlo217
kolo se musí zajistit pomocí popruhu
nebo, podle verze, pomocí
prodlužovací tyče.

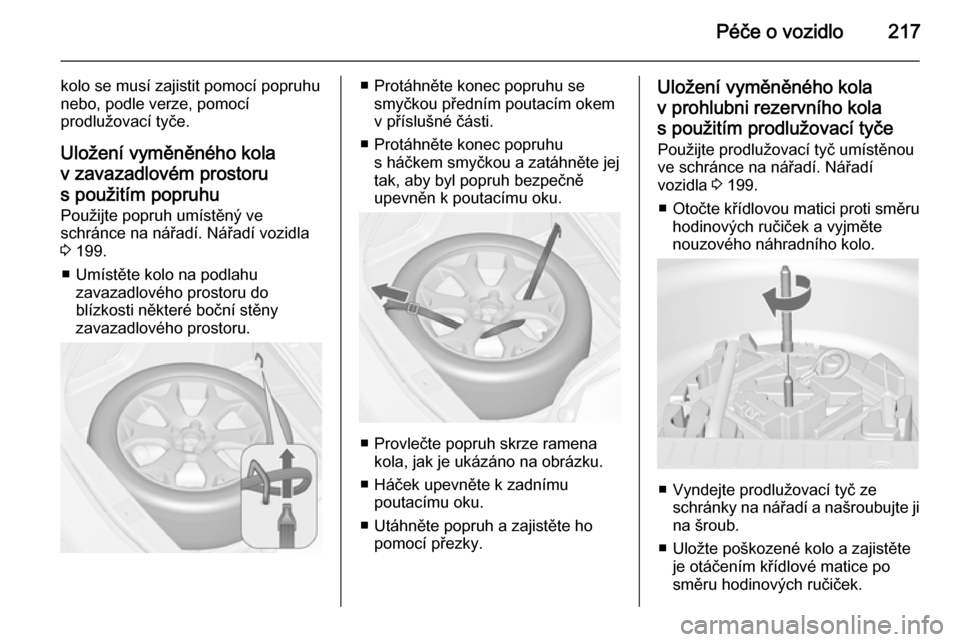

Uložení vyměněného kola
v zavazadlovém prostoru
s použitím popruhu Použijte popruh umístěný ve
schránce na nářadí. Nářadí vozidla
3 199.
■ Umístěte kolo na podlahu zavazadlového prostoru do
blízkosti některé boční stěny
zavazadlového prostoru.■ Protáhněte konec popruhu se smyčkou předním poutacím okem
v příslušné části.
■ Protáhněte konec popruhu s háčkem smyčkou a zatáhněte jej
tak, aby byl popruh bezpečně
upevněn k poutacímu oku.
■ Provlečte popruh skrze ramena kola, jak je ukázáno na obrázku.
■ Háček upevněte k zadnímu poutacímu oku.
■ Utáhněte popruh a zajistěte ho pomocí přezky.
Uložení vyměněného kola
v prohlubni rezervního kola
s použitím prodlužovací tyče
Použijte prodlužovací tyč umístěnou
ve schránce na nářadí. Nářadí
vozidla 3 199.
■ Otočte křídlovou matici proti směru
hodinových ručiček a vyjměte
nouzového náhradního kolo.
■ Vyndejte prodlužovací tyč ze schránky na nářadí a našroubujte jina šroub.
■ Uložte poškozené kolo a zajistěte je otáčením křídlové matice po
směru hodinových ručiček.
Page 220 of 257

218Péče o vozidlo
Kryt podlahy lze položit na
přečnívající kolo.
Před vložením rezervního kola do
prohlubně, po výměně nebo opravě
poškozeného kola, odšroubujte
prodlužovací tyč.9 Varování
Uložení zvedáku, kola nebo jiného
příslušenství v zavazadlovém
prostoru by mohlo způsobit
zranění v případě, že není
správně připevněno. Při srážce
nebo náhlém zastavení může
nepřipoutané příslušenství
někoho udeřit.
Zvedák a nářadí vždy uložte do
příslušného úložného prostoru
a zajistěte je připevněním.
Poškozené kolo vždy uložte do
zavazadlového prostoru
a zajistěte je popruhem nebo do prohlubně rezervního kola
a zajistěte je pomocí křídlové
matice.
Nouzové rezervní kolo
Použití nouzového rezervního kola
může mít nepříznivý vliv na jízdní
vlastnosti. Vadnou pneumatiku
nechte co možná nejdříve vyměnit
nebo opravit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Maximální povolená
rychlost uvedená na štítku na
nouzovém rezervním kole platí pouze pro rozměr pneumatiky namontované
výrobcem vozidla.
Pokud máte na vozidle vzadu
pneumatiku Flat Tyre a táhnete jiné
vozidlo, namontujte nouzové rezervní
kolo dopředu a plnohodnotnou
pneumatiku dozadu.
Sněhové řetězy 3 207.
Směrové pneumatiky
Směrové pneumatiky nasaďte tak, aby se otáčely ve směru jízdy. Směr
otáčení je vyznačen symbolem (např. šipkou) na boku pneumatiky.Následující platí pro pneumatiky
instalované proti směru otáčení:
■ Ovladatelnost může být ovlivněna. Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo
opravit.
■ Jezděte opatrně zejména na vlhké vozovce a vozovce pokryté
sněhem.
Page 221 of 257

Péče o vozidlo219Startování pomocí
startovacích kabelů
Nestartujte s rychlonabíječkou.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.9 Varování
Při startování pomocí
propojovacích kabelů buďte
nanejvýš opatrní. Jakákoli
odchylka od následujících pokynů
může mít za následek úraz nebo poškození způsobené explozí
akumulátoru vozidla nebo
poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru vozidla s očima,
pokožkou, tkaninami a lakovanými povrchy. Kapalina obsahuje
kyselinou sírovou, která může při
přímém kontaktu způsobit zranění a hmotné škody.
■ Nikdy se nepohybujte v blízkosti akumulátoru vozidla s otevřeným
ohněm nebo zdrojem jisker.
■ Vybitý akumulátor vozidla může zamrznout již při poklesu teploty
k 0 °C. Před připojením kabelů
nechejte zamrzlý akumulátor
vozidla rozmrznout.
■ Při manipulaci s akumulátorem vozidla používejte ochranné brýle
a ochranný oděv.
■ Použijte pomocný akumulátor se stejným napětím (12 voltů). Jehokapacita (Ah) nesmí být výrazně
nižší, než je kapacita vybitého
akumulátoru.
■ Použijte startovací kabely s izolovanými svorkami a průřezem
minimálně 16 mm 2
(25 mm 2
pro
vznětové motory).
■ Neodpojujte vybitý akumulátor z vozidla.
■ Vypněte veškeré nepotřebné elektrické spotřebiče.
■ Při nouzovém startování se nenaklánějte nad akumulátor.
■ Svorky jednoho pomocného kabelu
se nesmějí dotýkat druhého kabelu.
■ Během procesu startování pomocí startovacích kabelů se vozidla
nesmějí vzájemně dotýkat.
■ Zatáhněte parkovací brzdu, zařaďte převodovku do neutrálu,
automatickou převodovku do P.
■ Otevřete krytky na kladných svorkách obou akumulátorů.
Page 222 of 257

220Péče o vozidlo
Pořadí připojení kabelů:1. Připojte červený kabel ke kladnému vývodu pomocného
akumulátoru.
2. Připojte druhý konec červeného kabelu ke kladnému vývodu
vybitého akumulátoru.
3. Připojte černý kabel k zápornému
vývodu pomocného akumulátoru.
4. Připojte druhý konec černého kabelu ke kostřicímu bodu
vozidla, jako např. k bloku motoru nebo upevňovacímu šroubu
motoru. Připojte co možno
nejdále od vybitého akumulátoru,
avšak alespoň 60 cm.
Veďte startovací kabely tak, aby se
nemohly dotknout pohyblivých částí
v motorovém prostoru.
Startování motoru: 1. Nastartujte motor vozidla s pomocným akumulátorem.
2. Po 5 minutách nastartujte druhý motor. Pokusy o nastartování by
měly být prováděny v intervalech
1 minuty a neměly by být delší než
15 sekund.3. Nechte oba motory běžet na volnoběh přibližně 3 minuty,
s připojenými kabely.
4. Zapněte elektrické spotřebiče (např. světlomety, vyhřívání
zadního okna) vozidla, které je
nouzově startováno.
5. Při odpojování kabelů postupujte opačně.Tažení
Tažení vozidla

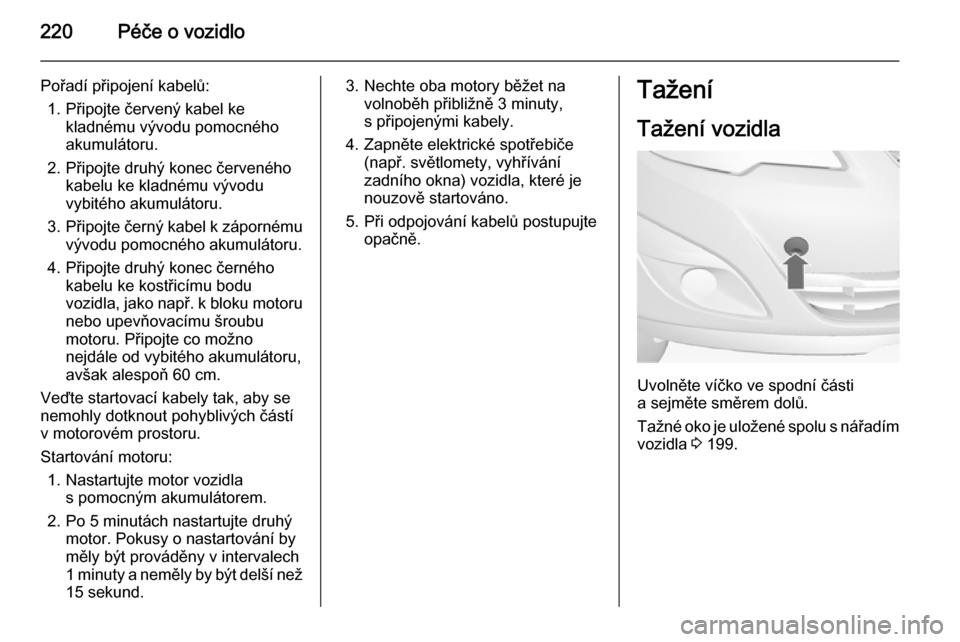

Uvolněte víčko ve spodní části
a sejměte směrem dolů.
Tažné oko je uložené spolu s nářadím
vozidla 3 199.
Page 223 of 257

Péče o vozidlo221
Zašroubujte tažné oko až nadoraz
tak, aby se zastavilo v horizontální
poloze.
Tažné lano - nebo lépe tažnou tyč -
připojte do tažného oka.
Tažné oko se smí používat pouze pro odtahování a nikoliv pro vyprošťování vozidla.
Výstraha
Pokud jsou zadní sedadla
obsazena, zapněte v obou
zadních dveřích dětské pojistky. Dětské pojistky 3 26.
Zapněte zapalování, abyste odemkli
zámek řízení a aby fungovala
brzdová světla, houkačka a stěrače
čelního skla.
Zařaďte neutrál.Výstraha
Jeďte pomalu. Nejezděte trhavě.
Příliš veké tažné síly mohou
poškodit vozidlo.
Pokud motor neběží, budete muset
při brzdění a řízení vyvinout mnohem
větší sílu.
Předejděte pronikání výfukových
plynů z prvního vozidla zapnutím
recirkulace vzduchu a zavřením
oken.
Vozidla s automatickou převodovkou:
Vozidla musejí být odtahována
předkem vozu směrem dopředu,
rychlostí nepřekračující 80 km/h a do
vzdálenosti max. 100 km. V jiných případech nebo pokud má
převodovka závadu, musí být přední
náprava zvednuta ze země.
Vyhledejte pomoc v servisu.
Po odtažení vozidla tažné oko
odšroubujte.
Nasaďte dolní část víčka a víčko
uzavřete.
Tažení jiného vozidla
Víčko odjistěte stiskem jeho dolní
části a vyjměte ho směrem dolů.
Tažné oko je uložené spolu s nářadím
vozidla 3 199.
Page 224 of 257

222Péče o vozidlo
Zašroubujte tažné oko až nadoraz
tak, aby se zastavilo v horizontální
poloze.
Poutací oko na spodku zadní části
vozidla nesmí být nikdy použito jako
tažné oko.
Tažné lano - nebo lépe tažnou tyč -
připojte do tažného oka.
Tažné oko se smí používat pouze pro odtahování a nikoliv pro vyprošťování vozidla.
Výstraha
Jeďte pomalu. Nejezděte trhavě.
Příliš veké tažné síly mohou
poškodit vozidlo.
Po odtažení vozidla tažné oko
odšroubujte.
Nasaďte dolní část víčka a víčko zajistěte.
Péče o vzhled
Péče o exteriér
Zámky
Zámky jsou před opuštěním
výrobního závodu namazány vysoce
kvalitním mazivem na zámky.
Rozmrazovací prostředek používejte
pouze v případě, že je to nezbytně
nutné, neboť odstraňuje mazivo a má nepříznivý vliv na funkčnost zámků.
Po použití rozmrazovacího
prostředku nechte zámky znovu
promazat v servisu.
Mytí vozidla
Lak Vašeho vozidla je vystavený vlivům okolního prostředí. Pravidelně
vozidlo myjte a voskujte. Myjete-li
vozidlo v automatické myčce, vyberte
program zahrnující voskování.
Trus ptáků, mrtvý hmyz, pryskyřice,
pyl apod. musíte ihned odstranit,
neboť obsahují agresivní složky
poškozující lak.
