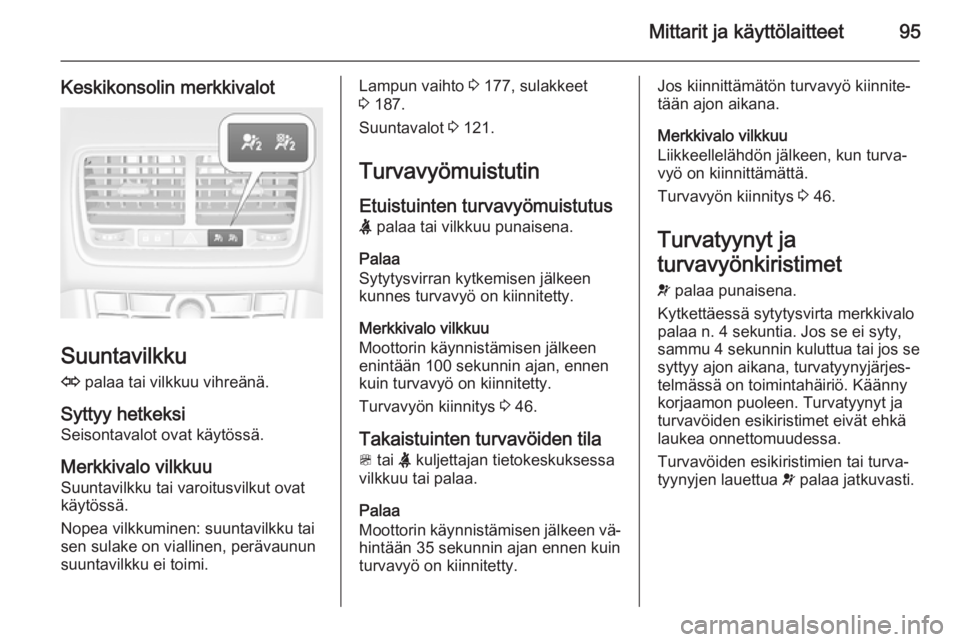

Mittarit ja käyttölaitteet95
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 177, sulakkeet
3 187.
Suuntavalot 3 121.
Turvavyömuistutin Etuistuinten turvavyömuistutus
X palaa tai vilkkuu punaisena.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 46.
Takaistuinten turvavöiden tila
> tai X kuljettajan tietokeskuksessa
vilkkuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐ hintään 35 sekunnin ajan ennen kuin
turvavyö on kiinnitetty.Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 46.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.

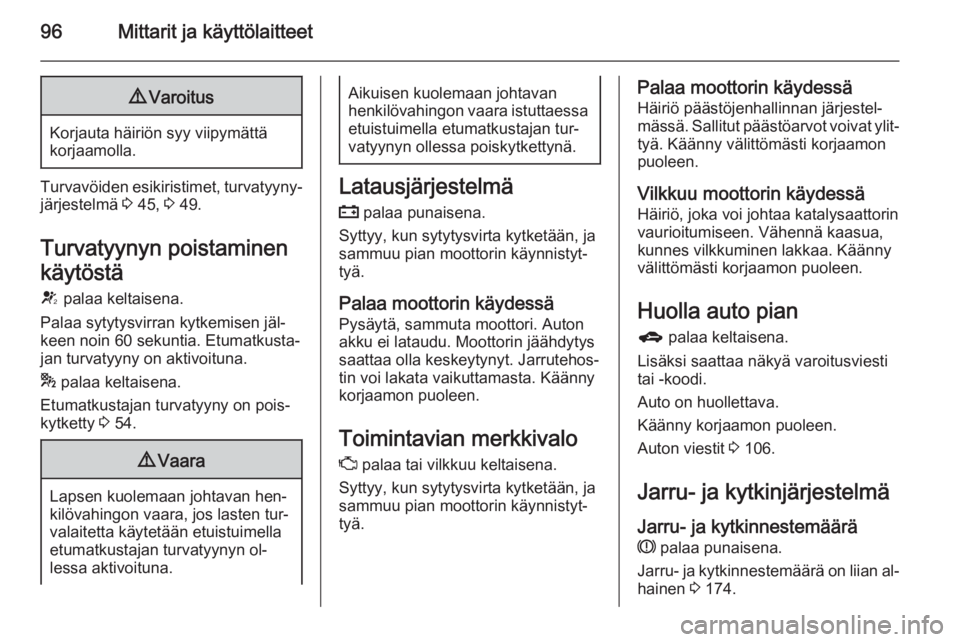

96Mittarit ja käyttölaitteet9Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 45, 3 49.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 54.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella
etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 106.
Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 174.

Mittarit ja käyttölaitteet979Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 148.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 138.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi 3 17, 3 137.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 148.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan
ja yritä nollata järjestelmä ensin va‐
pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa Sähkötoimisen seisontajarrun toimin‐
takyky on huonontunut 3 148.
Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐ totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 147.
Vaihto ylös
[ syttyy vihreänä, kun vaihtaminen
ylöspäin on suositeltavaa polttoai‐
neen säästämiseksi.

98Mittarit ja käyttölaitteet
Autoissa, joissa on ylemmän tason
näyttö tai ylemmän tason yhdistelmä‐ näyttö, näytetään kuljettajan tietokes‐
kuksen alimmalla rivillä [ ja suositel‐
lun vaihteen numero.
Muuttuvan voiman ohjaus c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Ohjatessa voidaan tällöin tarvita joko enemmän tai vähemmän
voimaa. Käänny korjaamon puoleen.
Stop-start-järjestelmä 3 138.
Ultraäänipysäköintitutka r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 152.
Elektroninen ajovakauden
hallintajärjestelmä pois
päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajovakauden
hallintajärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä 3 150, luistonestojärjes‐
telmä 3 149.
Luistonestojärjestelmä
pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.

Mittarit ja käyttölaitteet99
PalaaRengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 195.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 171.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Ylemmän tason näytöllä varuste‐
tuissa autoissa näytetään lisäksi va‐
roitusviesti.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Keski- ja ylemmän tason näytöllä va‐
rustetuissa autoissa näytetään lisäksi varoitusviesti.
Katalysaattori 3 142.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 176.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Alennettu moottorin teho # palaa keltaisena.

100Mittarit ja käyttölaitteet
Moottorin teho on rajoitettu. Käännykorjaamon puoleen.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 117.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä ja kaukovalovilkkua käytet‐
täessä 3 118.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuuJärjestelmä on kytketty symmetrisille
lähivaloille.Merkkivalon f vilkkuminen n. 4 se‐
kunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjes‐
telmä on aktivoitu 3 119.
Automaattinen valojen ohjaus 3 118.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 121.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 122.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä Määrätty nopeus on tallennettu.
Vakionopeussäädin 3 151.Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.
Automaattinen lukitus ^ palaa keltaisena.
Häiriö automaattisessa lukitusjärjes‐
telmässä.
Takaovien avaamista ei ehkä ole es‐ tetty.9 Varoitus
Keskeytä matkanteko välittömästi!
Noudata kappaleessa "Automaat‐
tisen lukitusjärjestelmän vika" an‐
nettuja ohjeita ennen matkan jat‐ kamista 3 25.
Käänny korjaamon puoleen.

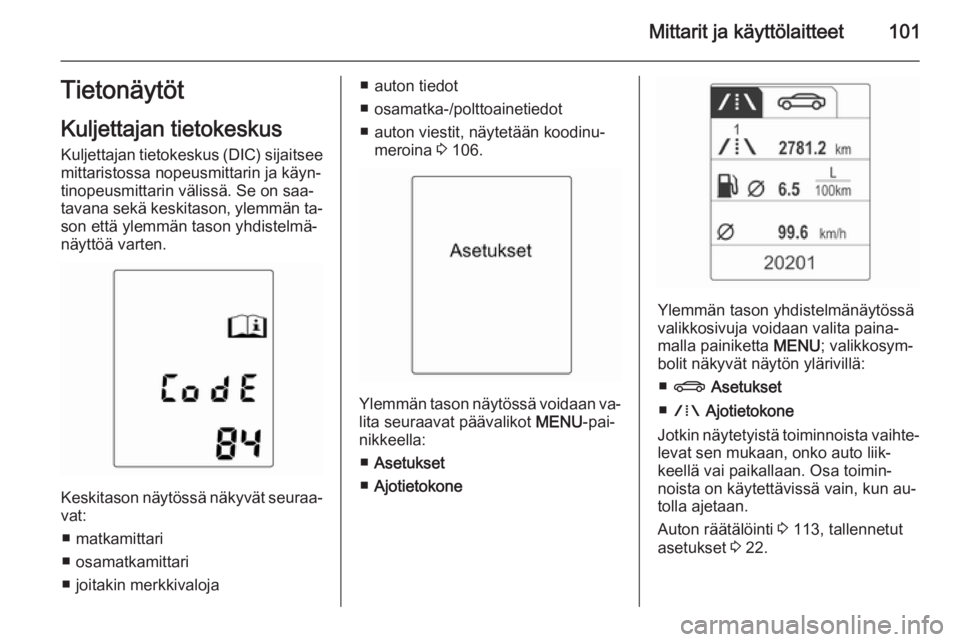

Mittarit ja käyttölaitteet101Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keskitason, ylemmän ta‐
son että ylemmän tason yhdistelmä‐
näyttöä varten.
Keskitason näytössä näkyvät seuraa‐ vat:
■ matkamittari
■ osamatkamittari
■ joitakin merkkivaloja
■ auton tiedot
■ osamatka-/polttoainetiedot
■ auton viestit, näytetään koodinu‐ meroina 3 106.
Ylemmän tason näytössä voidaan va‐
lita seuraavat päävalikot MENU-pai‐
nikkeella:
■ Asetukset
■ Ajotietokone
Ylemmän tason yhdistelmänäytössä
valikkosivuja voidaan valita paina‐
malla painiketta MENU; valikkosym‐
bolit näkyvät näytön ylärivillä:
■ X Asetukset
■ W Ajotietokone
Jotkin näytetyistä toiminnoista vaihte‐
levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Auton räätälöinti 3 113, tallennetut
asetukset 3 22.

102Mittarit ja käyttölaitteet
Valikoiden ja toimintojen valintaValikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Paina MENU -painiketta valitaksesi
Asetukset , tai valitse ylemmän tason
yhdistelmänäytössä X.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
■ Yksikkö : näytettävät yksiköt voi‐
daan vaihtaa
Autoissa, joissa on keskivarustelu‐
tason näyttö, voidaan valita seuraa‐ vat asetukset:
◆ Yksikkö1 : Iso-Britannia
◆ Yksikkö2 : Yhdysvallat
◆ Yksikkö3 : Eurooppa
■ Rengaspainejärjestelmä : kaikkien
pyörien rengaspaineen tarkistus
ajon aikana 3 195
