2015 OPEL MERIVA Инструкция по эксплуатации (in Russian)

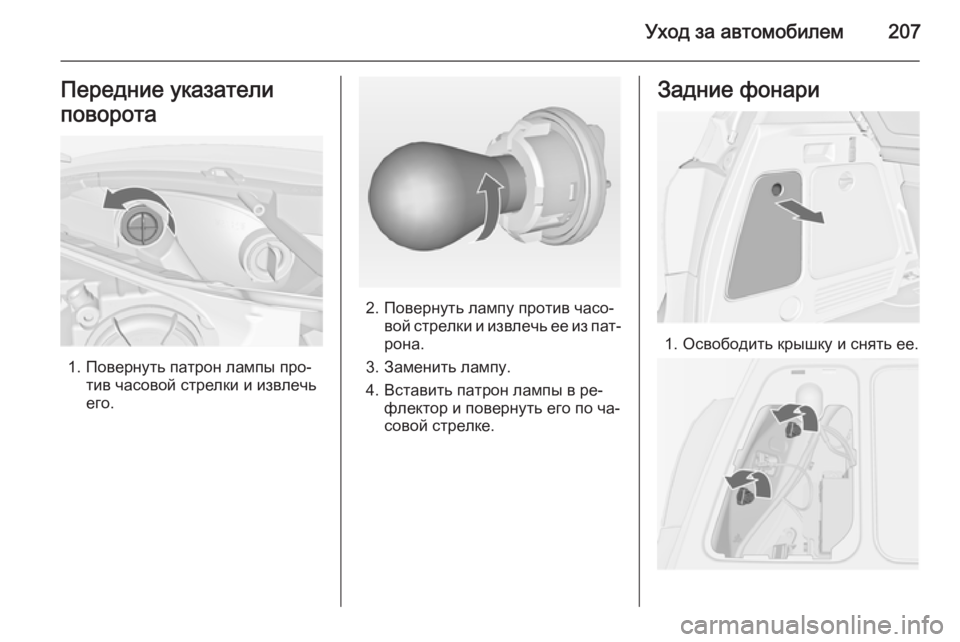

Уход за автомобилем207Передние указатели
поворота
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Повернуть лампу против часо‐ вой стрелки и извлечь ее из пат‐
рона.
3. Заменить лампу. 4. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Задние фонари
1. Освободить крышку и снять ее.

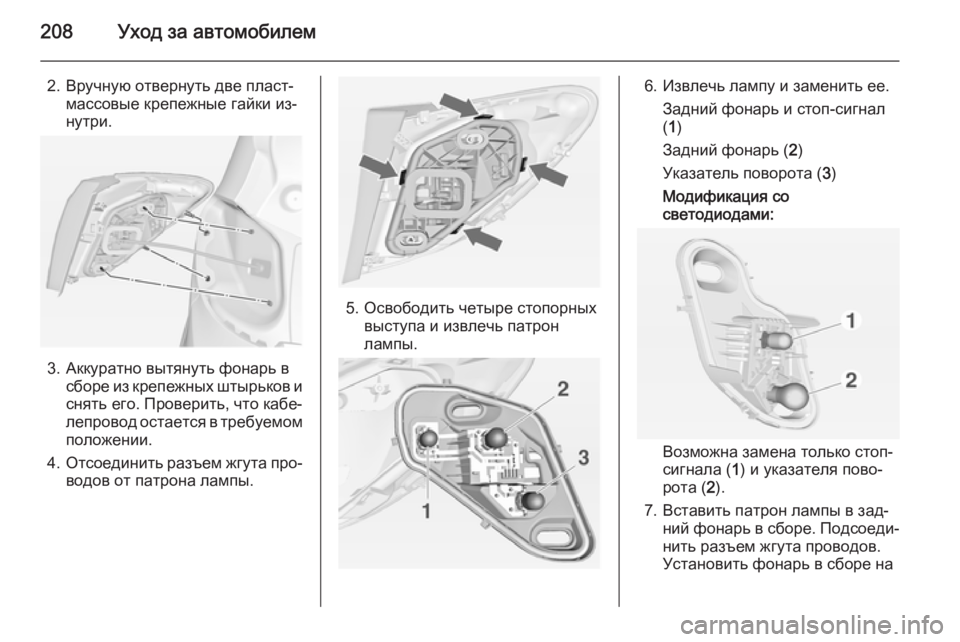

208Уход за автомобилем
2. Вручную отвернуть две пласт‐массовые крепежные гайки из‐
нутри.
3. Аккуратно вытянуть фонарь в сборе из крепежных штырьков и
снять его. Проверить, что кабе‐
лепровод остается в требуемом положении.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Освободить четыре стопорных выступа и извлечь патрон
лампы.
6. Извлечь лампу и заменить ее.
Задний фонарь и стоп-сигнал
( 1 )
Задний фонарь ( 2)
Указатель поворота ( 3)
Модификация со
светодиодами:
Возможна замена только стоп-
сигнала ( 1) и указателя пово‐
рота ( 2).
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подсоеди‐
нить разъем жгута проводов.
Установить фонарь в сборе на

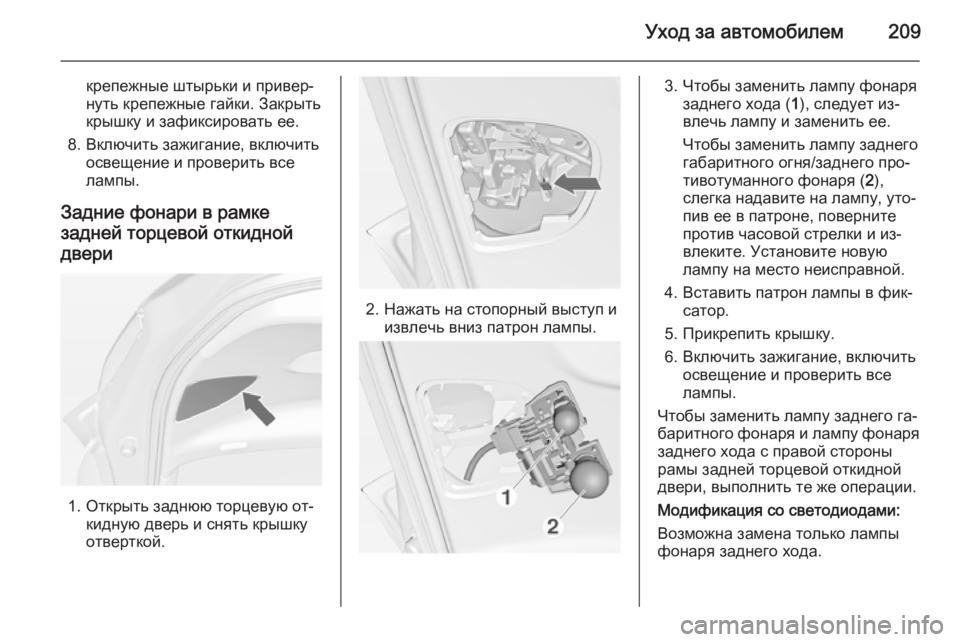

Уход за автомобилем209
крепежные штырьки и привер‐
нуть крепежные гайки. Закрыть
крышку и зафиксировать ее.
8. Включить зажигание, включить освещение и проверить все
лампы.
Задние фонари в рамке
задней торцевой откидной двери
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Нажать на стопорный выступ и извлечь вниз патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода ( 1), следует из‐
влечь лампу и заменить ее.
Чтобы заменить лампу заднего
габаритного огня/заднего про‐
тивотуманного фонаря ( 2),
слегка надавите на лампу, уто‐
пив ее в патроне, поверните
против часовой стрелки и из‐
влеките. Установите новую
лампу на место неисправной.
4. Вставить патрон лампы в фик‐ сатор.
5. Прикрепить крышку.
6. Включить зажигание, включить освещение и проверить все
лампы.
Чтобы заменить лампу заднего га‐
баритного фонаря и лампу фонаря заднего хода с правой стороны
рамы задней торцевой откидной
двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы
фонаря заднего хода.

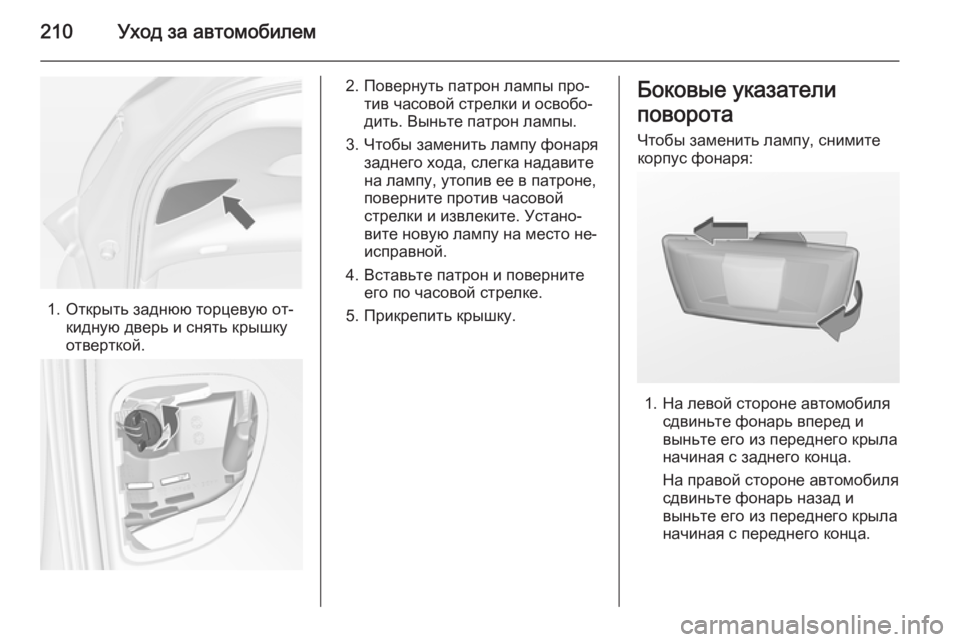

210Уход за автомобилем
1. Открыть заднюю торцевую от‐кидную дверь и снять крышку
отверткой.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода, слегка надавите
на лампу, утопив ее в патроне,
поверните против часовой стрелки и извлеките. Устано‐
вите новую лампу на место не‐
исправной.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Прикрепить крышку.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. На левой стороне автомобиля сдвиньте фонарь вперед и
выньте его из переднего крыла
начиная с заднего конца.
На правой стороне автомобиля
сдвиньте фонарь назад и
выньте его из переднего крыла
начиная с переднего конца.

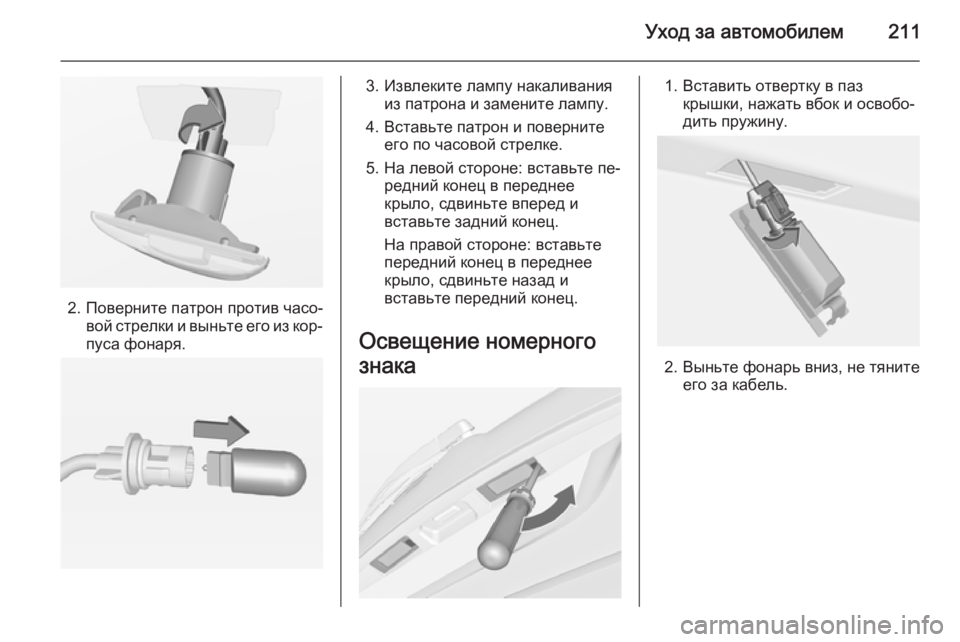

Уход за автомобилем211
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. На левой стороне: вставьте пе‐ редний конец в переднее
крыло, сдвиньте вперед и
вставьте задний конец.
На правой стороне: вставьте
передний конец в переднее
крыло, сдвиньте назад и
вставьте передний конец.
Освещение номерного знака1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.

212Уход за автомобилем
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.

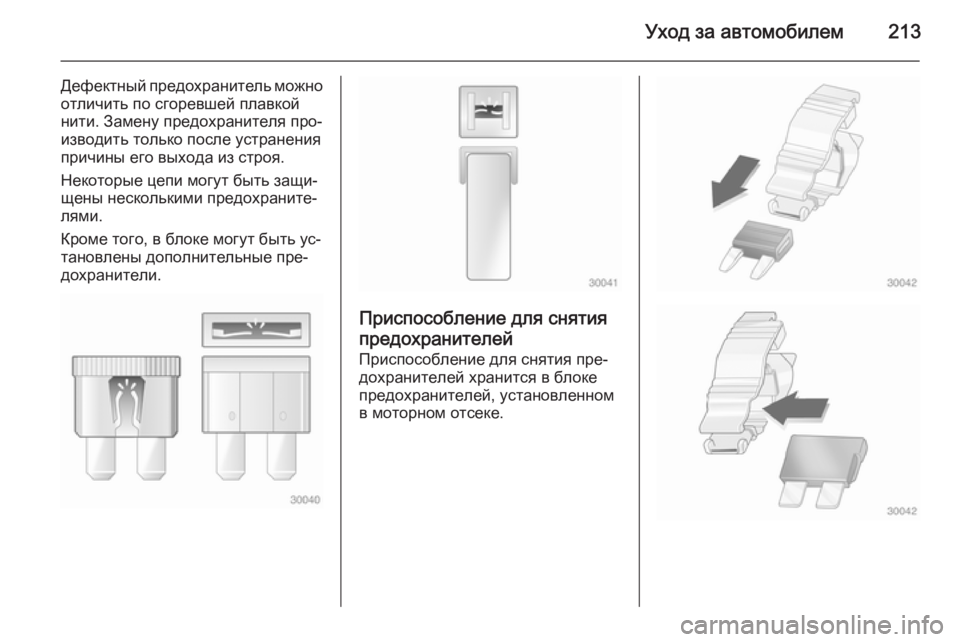

Уход за автомобилем213
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

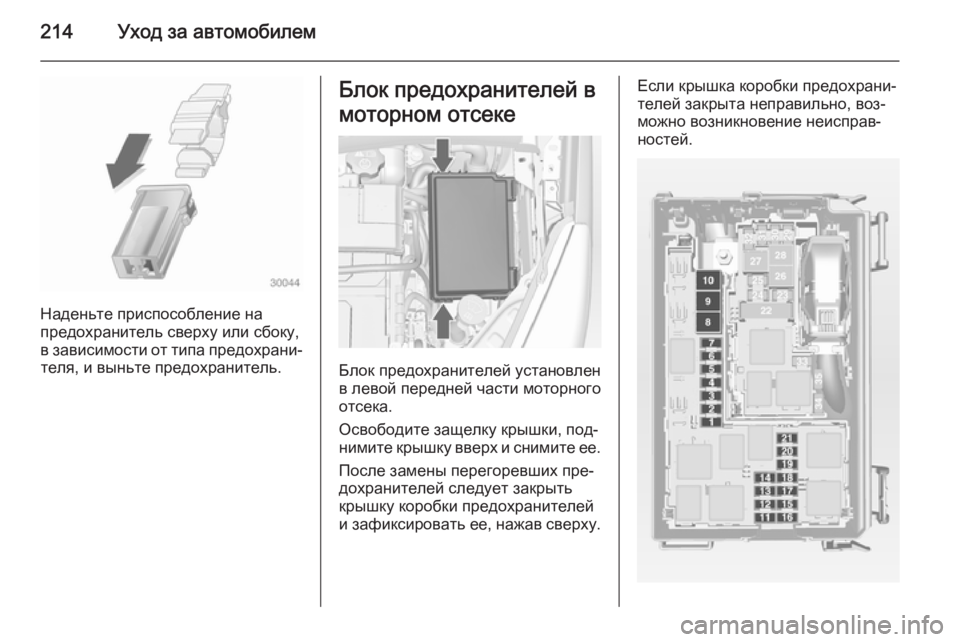

214Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
