Вождение и управление автомобилем183

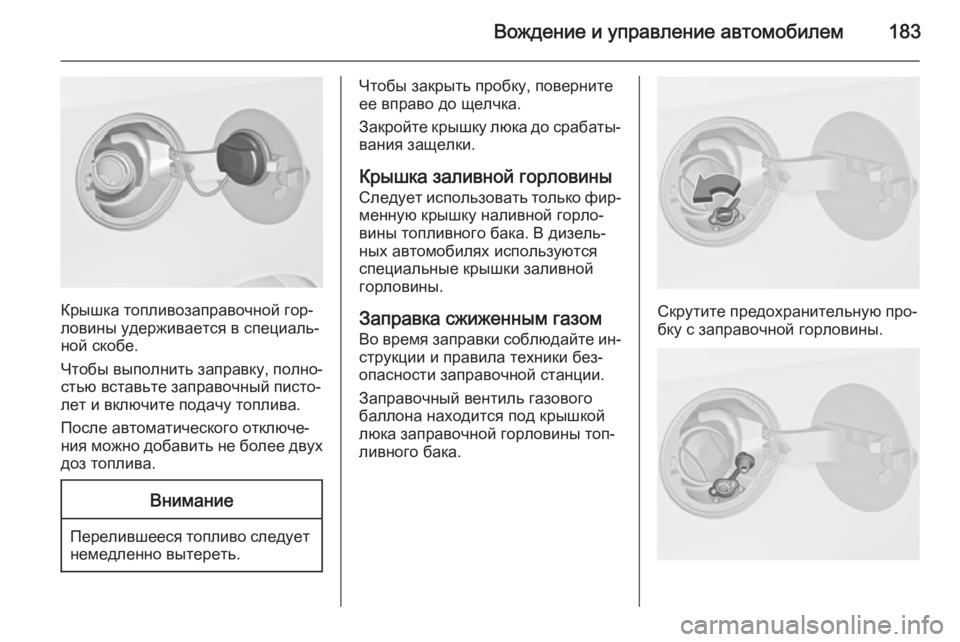

Крышка топливозаправочной гор‐
ловины удерживается в специаль‐
ной скобе.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматического отключе‐
ния можно добавить не более двух доз топлива.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть пробку, поверните
ее вправо до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Крышка заливной горловины Следует использовать только фир‐ менную крышку наливной горло‐
вины топливного бака. В дизель‐
ных автомобилях используются
специальные крышки заливной
горловины.
Заправка сжиженным газом
Во время заправки соблюдайте ин‐ струкции и правила техники без‐
опасности заправочной станции.
Заправочный вентиль газового баллона находится под крышкой
люка заправочной горловины топ‐
ливного бака.
Скрутите предохранительную про‐
бку с заправочной горловины.

184Вождение и управление автомобилем
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: накрутите
гайку заправочного пистолета на
переходник. Отожмите вниз рычаг блокировки пистолета.
Итальянский заправочный
пистолет (DISH): вставьте писто‐
лет в переходник. Отожмите вниз
рычаг блокировки пистолета.
Пистолет с байонетным
соединением: вставьте пистолет в
переходник и поверните влево или
вправо на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи газа из раздаточной колонке. По‐
дача газа прекратится или замед‐
лится, как только баллон будет за‐
полнен на 80% (максимально допу‐
стимый объем заправки баллона).
Отпустите кнопку подачи газа,
чтобы прекратить процесс за‐
правки. Отпустите рычаг блоки‐
ровки и извлеките пистолет. Воз‐
можна утечка незначительного ко‐
личества сжиженного газа.
Снимите переходник и уложите его
на штатное место.
Установите на место предохрани‐
тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания ры‐
чага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять сжи‐
женным газом не более чем на
80%. Это требование техники
безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.

Вождение и управление автомобилем185
Заправочные переходники
Поскольку заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать раз‐ личные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.
Переходник ACME: Бельгия, Гер‐
мания, Ирландия, Люксембург,
Швейцария
Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Итальянский переходник (DISH):
Босния и Герцеговина, Болгария,
Дания, Эстония, Франция, Греция,
Италия, Хорватия, Латвия, Литва, Македония, Австрия, Польша,
Португалия, Румыния, Швеция, Швейцария, Сербия, Словакия,Словения, Чешская Республика,
Турция, Украина, Венгрия
Расход топлива -
выбросы CO 2
Расход топлива (в смешанном цикле) Opel Meriva составляет от
3,7 до 7,4 л на 100 км.

186Вождение и управление автомобилем
Суммарный уровень выбросов
CO 2 находится в пределах 169 - 99
г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах.
Общая информация
Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.
Данные о расходе топлива и вы‐
бросе CO 2 получены на основе ис‐
пытаний по Правилу ЕС №
715/2007 (в соответствующей ре‐
дакции) с учетом массы исправного
автомобиля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐
стве гарантии фактического рас‐
хода топлива для любого конкрет‐
ного автомобиля. Установка до‐ полнительного оборудования мо‐
жет привести к некоторому увели‐чению расхода топлива и выброса
CO 2 относительно заявленных по‐
казателей. Более того, расход топ‐
лива в значительной степени опре‐
деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐
ния, касающиеся охлаждения, теп‐
лозащитных экранов и других агре‐ гатов.
Установка буксировочного обору‐
дования может закрыть буксирную
проушину. В этом случае для бук‐
сировки следует использовать тягу с шаровой опорой. Сцепную тягу с
шаровой опорой всегда следует
хранить в автомобиле.

Вождение и управление автомобилем187Ходовые качества и
советы по буксировке
Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в качестве шаровой опоры исполь‐зуется стабилизатор, позволяю‐
щий уменьшить рыскание.
Для прицепов с низкой устойчиво‐
стью при движении и для трейле‐ ров с допустимым полным весом
более 1100 кг во время движения
со скоростью выше 80 км/ч настоя‐
тельно рекомендуется применять
стабилизатор.
Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐ занное для полной загрузки 3 264.Буксировка прицепа
Нагрузка прицепа9 Предупреждение
Автомобили с двигателем
A13DTE:
Тягово-сцепное устройство мо‐ жет использоваться только для
монтажа совместимых крон‐
штейнов для перевозки велоси‐
педов. Не допускается исполь‐
зовать тягово-сцепное устрой‐
ство для буксировки прицепов.
Допустимая нагрузка прицепа
определяется в зависимости от ав‐
томобиля и двигателя и ее нельзя
превышать. Фактическая нагрузка
прицепа - это разность между фак‐ тической полной массой прицепа и
фактической нагрузкой на тягово-
сцепное устройство с присоеди‐
ненным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае, они
применимы для подъемов не бо‐
лее 12%.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐ скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
режения воздуха, соответственно
уменьшается способность к подъ‐
ему, и допустимая полная масса
автомобиля с прицепом умень‐ шается на 10% для каждых
1000 метров дополнительной вы‐
соты. При движнии по дорогам с
небольшим уклоном (не более 8%,
т.е. по автострадам), полную массу автомобиля с прицепом можно не
уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 253.

188Вождение и управление автомобилем
Вертикальная нагрузка насцепку Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепное ус‐
тройство (75 кг) указана на пас‐
портной табличке тягово-сцепного
устройства и в документации на ав‐
томобиль. Всегда следует ориен‐
тироваться на максимальную на‐
грузку, особенно при буксировке
тяжелых прицепов. Вертикальная
нагрузка на тягово- сцепное устрой‐
ство никогда не должна быть
меньше 25 кг.Нагрузка на заднюю ось
Для полностью загруженного авто‐мобиля с прицепом допустимая на‐
грузка на заднюю ось (см. паспорт‐
ную табличку или документацию на автомобиль) может быть увели‐
чена на 80 кг (на 110 кг для авто‐
мобилей с газотопливной систе‐
мой), а разрешенная максималь‐
ная масса — на 70 кг (на 95 кг для
автомобилей с газотопливной сис‐
темой). Если превышается допу‐
стимая нагрузка на заднюю ось,
применяется максимальная ско‐
рость 100 км/ч.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Укладка тягово-сцепного
устройства с шаровой опорой
Сумка с тягово-сцепным устрой‐
ством хранится в заднем багажном отделении на полу.
Проденьте ремень через петлю и
затяните его, чтобы закрепить
сумку.

Вождение и управление автомобилем189
Установка съемного тягово-
сцепного устройства с
шаровой опорой
Отцепите и сложите гнездо. Сни‐
мите заглушку с отверстия для тя‐ гово-сцепного устройства и
спрячьте ее.
Проверка натяжения тягово-
сцепного устройства
■ Красная метка на поворотной
ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Зазор между поворотной ручкой и сцепной тягой с шаровой опо‐
рой должен быть равен при‐
мерно 5 мм.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
Вытяните поворотную ручку и по‐
верните ее до упора вправо.

190Вождение и управление автомобилем
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокируйте тягово-сцепное ус‐
тройство, повернув ключ по часо‐
вой стрелке. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
■ Зеленая метка на поворотной ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Между поворотной ручкой и тя‐ гово-сцепным устройством недолжно быть зазора.
■ Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
■ Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
