2015 OPEL INSIGNIA Omaniku käsiraamat (in Estonian)

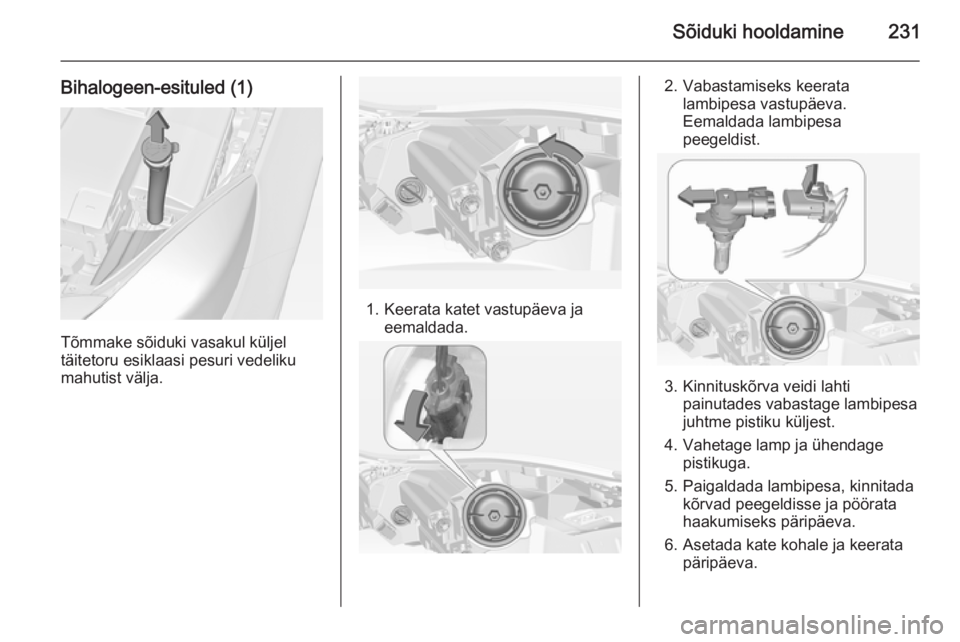

Sõiduki hooldamine231
Bihalogeen-esituled (1)
Tõmmake sõiduki vasakul küljel
täitetoru esiklaasi pesuri vedeliku
mahutist välja.
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva veidi lahti painutades vabastage lambipesa
juhtme pistiku küljest.
4. Vahetage lamp ja ühendage pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

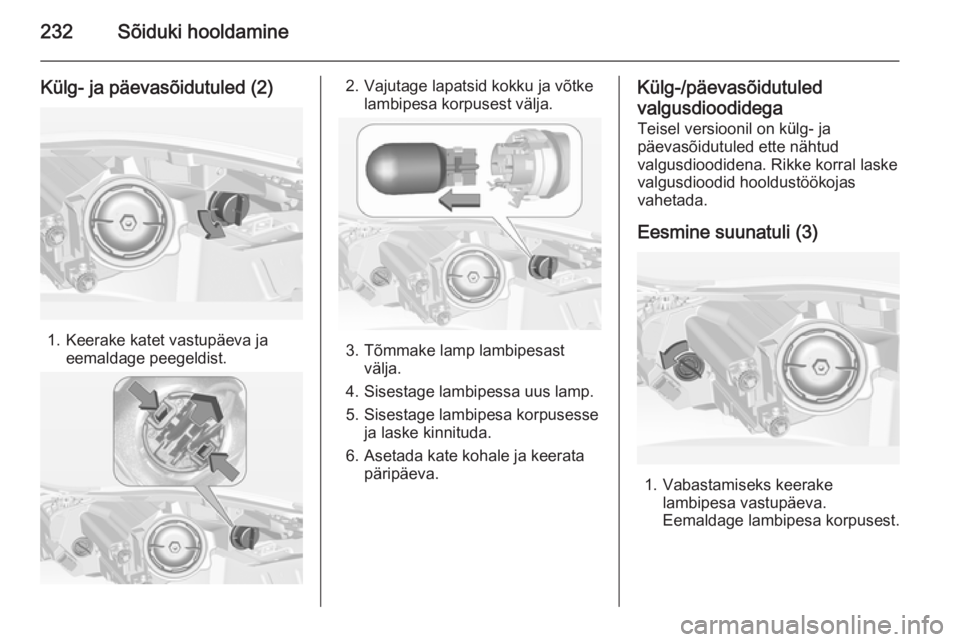

232Sõiduki hooldamine
Külg- ja päevasõidutuled (2)
1. Keerake katet vastupäeva jaeemaldage peegeldist.
2. Vajutage lapatsid kokku ja võtke lambipesa korpusest välja.
3. Tõmmake lamp lambipesastvälja.
4. Sisestage lambipessa uus lamp.
5. Sisestage lambipesa korpusesse ja laske kinnituda.
6. Asetada kate kohale ja keerata päripäeva.
Külg-/päevasõidutuled
valgusdioodidega
Teisel versioonil on külg- ja
päevasõidutuled ette nähtud
valgusdioodidena. Rikke korral laske
valgusdioodid hooldustöökojas
vahetada.
Eesmine suunatuli (3)
1. Vabastamiseks keerake lambipesa vastupäeva.
Eemaldage lambipesa korpusest.

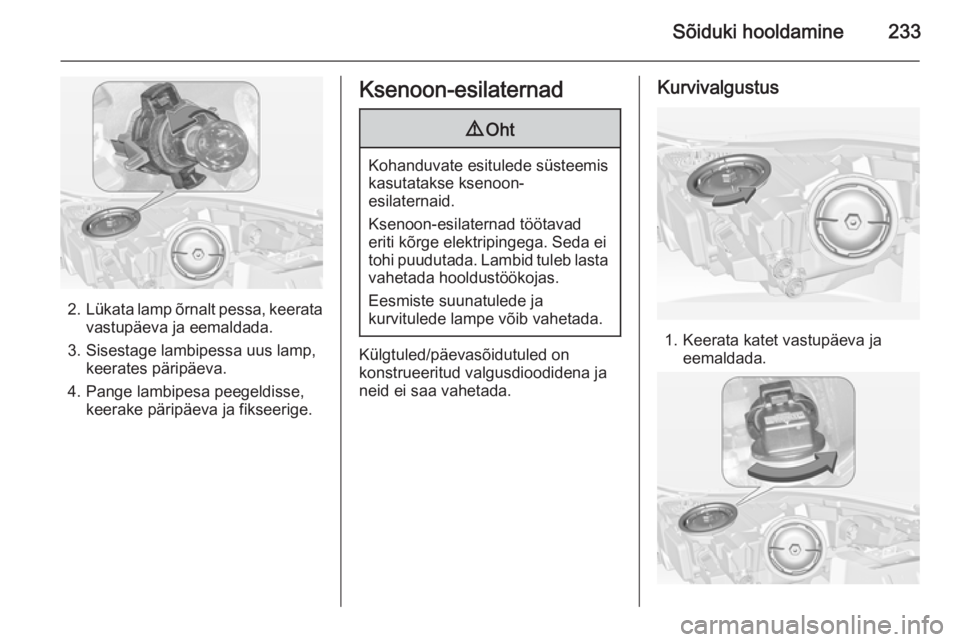

Sõiduki hooldamine233
2.Lükata lamp õrnalt pessa, keerata
vastupäeva ja eemaldada.
3. Sisestage lambipessa uus lamp, keerates päripäeva.
4. Pange lambipesa peegeldisse, keerake päripäeva ja fikseerige.
Ksenoon-esilaternad9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Seda ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Eesmiste suunatulede ja
kurvitulede lampe võib vahetada.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.
Kurvivalgustus
1. Keerata katet vastupäeva ja eemaldada.

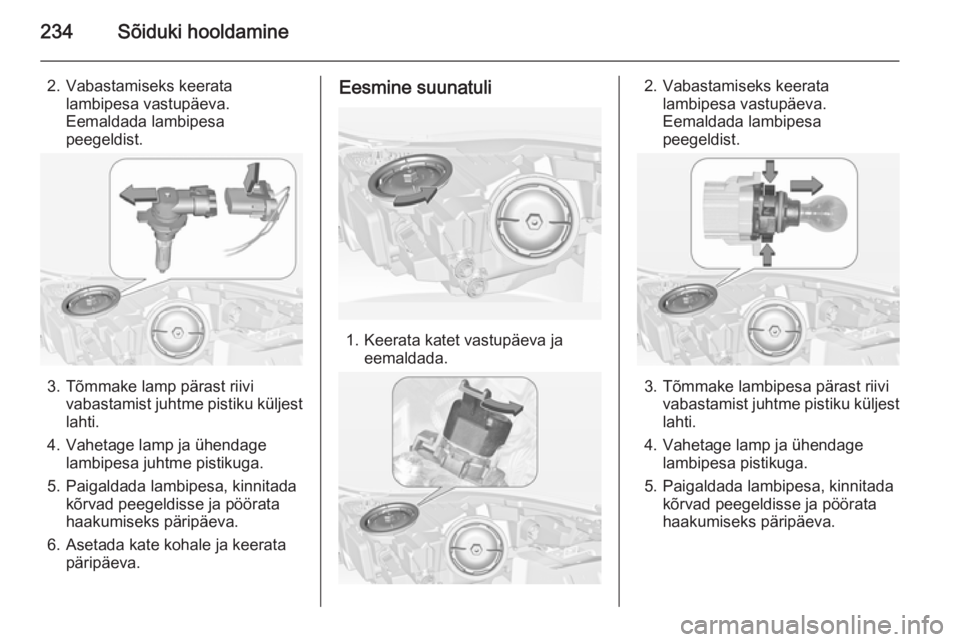

234Sõiduki hooldamine
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp pärast riivi vabastamist juhtme pistiku küljest
lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lambipesa pärast riivi vabastamist juhtme pistiku küljest
lahti.
4. Vahetage lamp ja ühendage lambipesa pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.

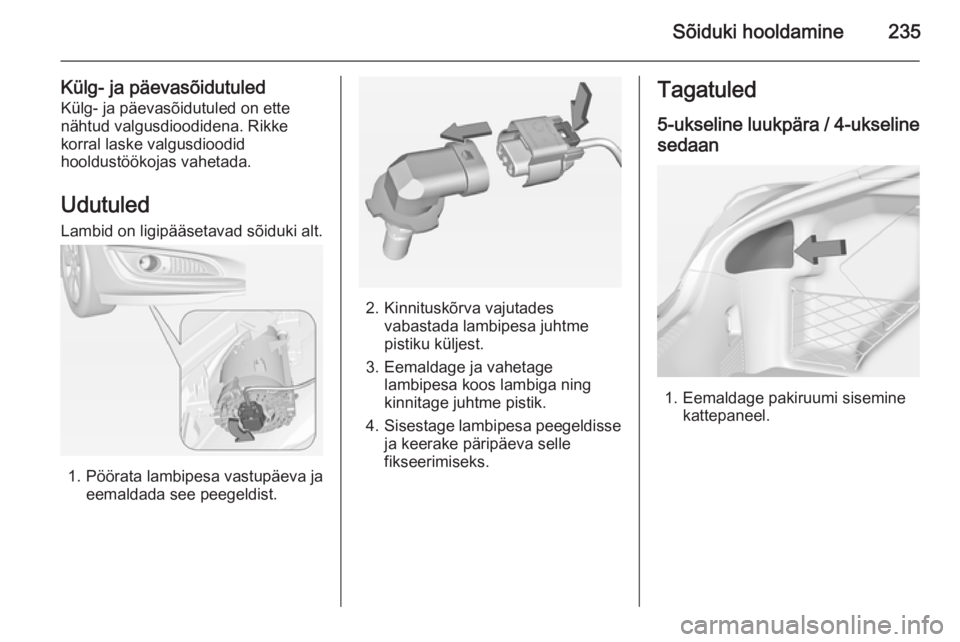

Sõiduki hooldamine235
Külg- ja päevasõidutuled
Külg- ja päevasõidutuled on ette nähtud valgusdioodidena. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
Udutuled Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse
ja keerake päripäeva selle
fikseerimiseks.
Tagatuled
5-ukseline luukpära / 4-ukselinesedaan
1. Eemaldage pakiruumi sisemine kattepaneel.

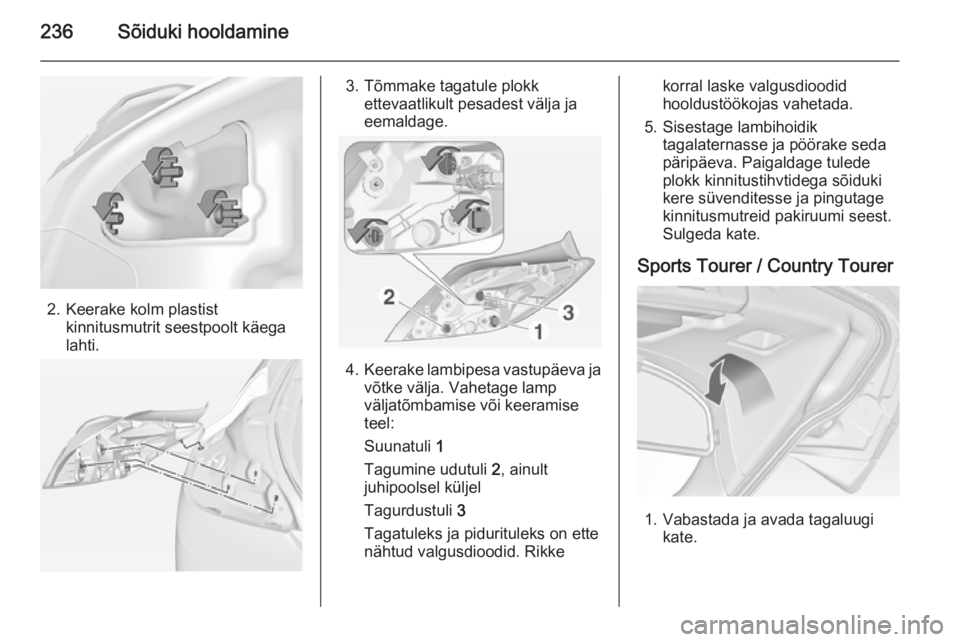

236Sõiduki hooldamine
2. Keerake kolm plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Vahetage lamp
väljatõmbamise või keeramise
teel:
Suunatuli 1
Tagumine udutuli 2, ainult
juhipoolsel küljel
Tagurdustuli 3
Tagatuleks ja pidurituleks on ette
nähtud valgusdioodid. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
5. Sisestage lambihoidik tagalaternasse ja pöörake seda
päripäeva. Paigaldage tulede
plokk kinnitustihvtidega sõiduki
kere süvenditesse ja pingutage
kinnitusmutreid pakiruumi seest.
Sulgeda kate.
Sports Tourer / Country Tourer
1. Vabastada ja avada tagaluugi kate.

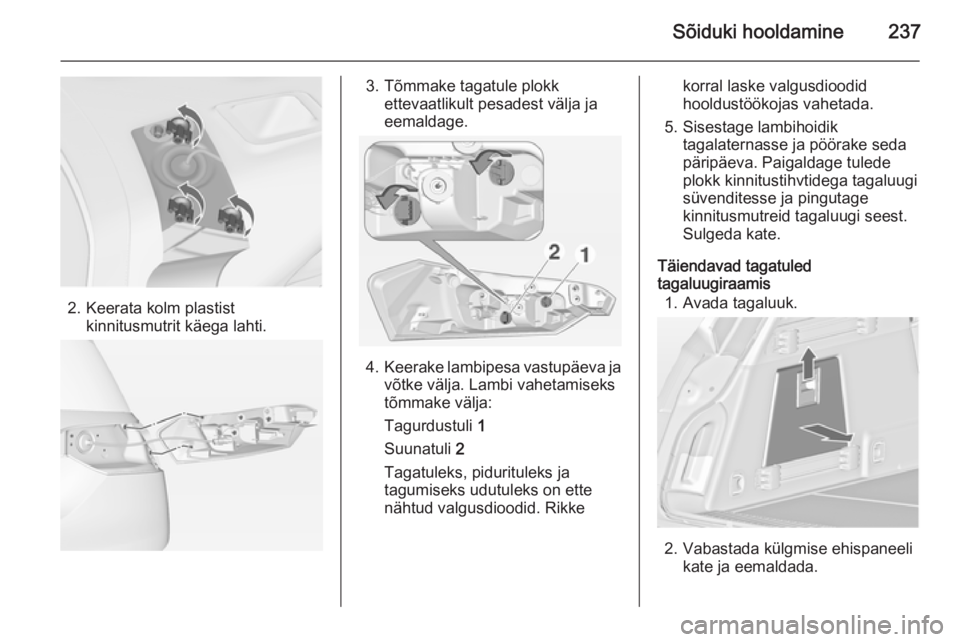

Sõiduki hooldamine237
2. Keerata kolm plastistkinnitusmutrit käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Lambi vahetamiseks tõmmake välja:
Tagurdustuli 1
Suunatuli 2
Tagatuleks, pidurituleks ja
tagumiseks udutuleks on ette
nähtud valgusdioodid. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
5. Sisestage lambihoidik tagalaternasse ja pöörake seda
päripäeva. Paigaldage tulede
plokk kinnitustihvtidega tagaluugi
süvenditesse ja pingutage
kinnitusmutreid tagaluugi seest.
Sulgeda kate.
Täiendavad tagatuled
tagaluugiraamis
1. Avada tagaluuk.
2. Vabastada külgmise ehispaneeli kate ja eemaldada.

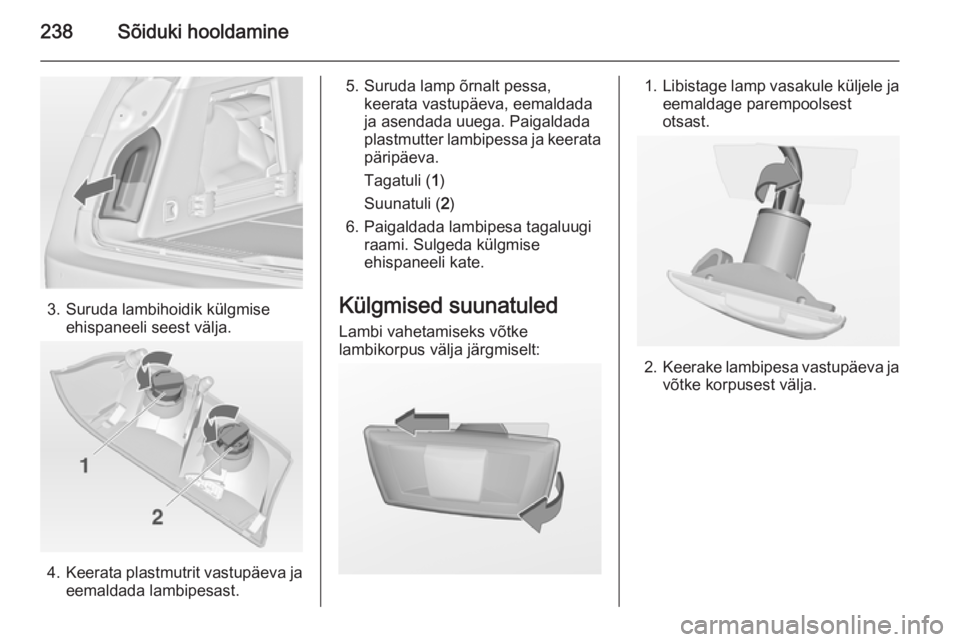

238Sõiduki hooldamine
3. Suruda lambihoidik külgmiseehispaneeli seest välja.
4.Keerata plastmutrit vastupäeva ja
eemaldada lambipesast.
5. Suruda lamp õrnalt pessa, keerata vastupäeva, eemaldadaja asendada uuega. Paigaldada
plastmutter lambipessa ja keerata päripäeva.
Tagatuli ( 1)
Suunatuli ( 2)
6. Paigaldada lambipesa tagaluugi raami. Sulgeda külgmise
ehispaneeli kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
