2015 OPEL INSIGNIA Omaniku käsiraamat (in Estonian)

Panipaigad79
Konksude paigaldaminereelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Hoolduskast
Paigaldada kaks konksu ülemisele
reelingule. Paigaldada kasti ülemised
kronsteinid pealtpoolt konksudesse.
Alternatiivselt võib mõlemad konksud paigaldada alumisele reelingule.
Kinnitada kasti alumised kronsteinid
pealtpoolt alumistesse konksudesse.

80Panipaigad
Rihmade komplekt
Kinnitada rihmade komplekti
adapterid reelingule. Veenduda, et
vöö ei oleks keerdus.
Rihmade komplektil on kaks lukku, mis tuleb avada.
Vööd saab pingutada.
Turvavõrk Esiistmete või tagaistmete taha saab
paigaldada kaks erinevat turvavõrku.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Turvavõrk esiistmete taga
Suruda tagaistmete peatoed alla ja
pöörata tagaistmete seljatoed alla
3 72.
Eesmised paigaldusavad
katuseraamis: fikseerida turvavõrgu
varras ühelt poolt, suruda varrast ja
fikseerida teiselt poolt.
Kinnitada väikeste rihmade konksud ülemise kinnitusrihma
paigaldusaasadesse allapööratud
tagaistmete seljatugede tagaküljel.
Kinnitada laiemate rihmade konksud
tagaistmete seljatugede
lukustusseadistesse.

Panipaigad81

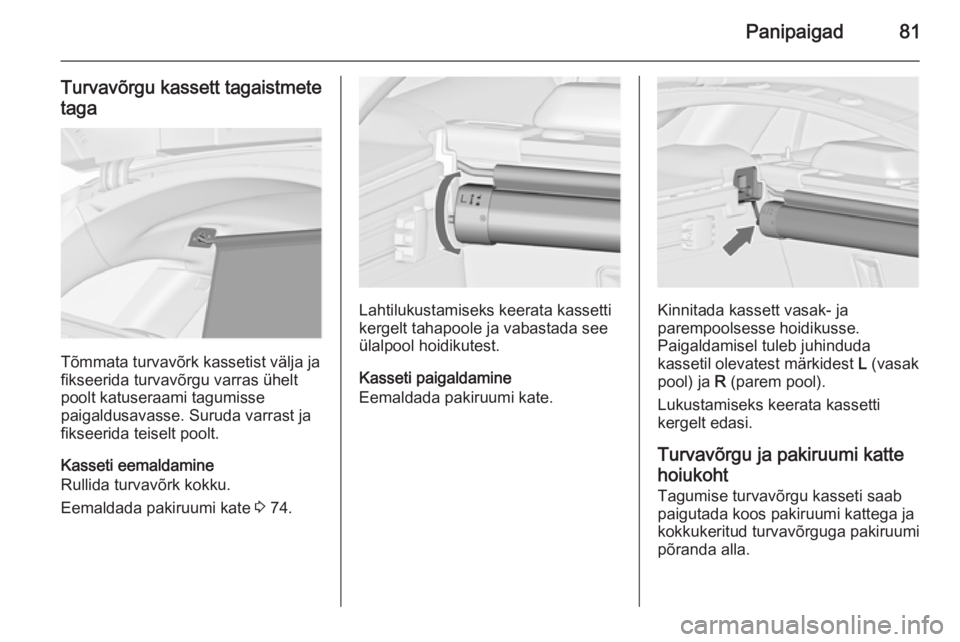

Turvavõrgu kassett tagaistmetetaga
Tõmmata turvavõrk kassetist välja ja
fikseerida turvavõrgu varras ühelt
poolt katuseraami tagumisse
paigaldusavasse. Suruda varrast ja
fikseerida teiselt poolt.
Kasseti eemaldamine
Rullida turvavõrk kokku.
Eemaldada pakiruumi kate 3 74.
Lahtilukustamiseks keerata kassetti
kergelt tahapoole ja vabastada see
ülalpool hoidikutest.
Kasseti paigaldamine
Eemaldada pakiruumi kate.Kinnitada kassett vasak- ja
parempoolsesse hoidikusse.
Paigaldamisel tuleb juhinduda
kassetil olevatest märkidest L (vasak
pool) ja R (parem pool).
Lukustamiseks keerata kassetti
kergelt edasi.
Turvavõrgu ja pakiruumi katte
hoiukoht
Tagumise turvavõrgu kasseti saab
paigutada koos pakiruumi kattega ja
kokkukeritud turvavõrguga pakiruumi
põranda alla.

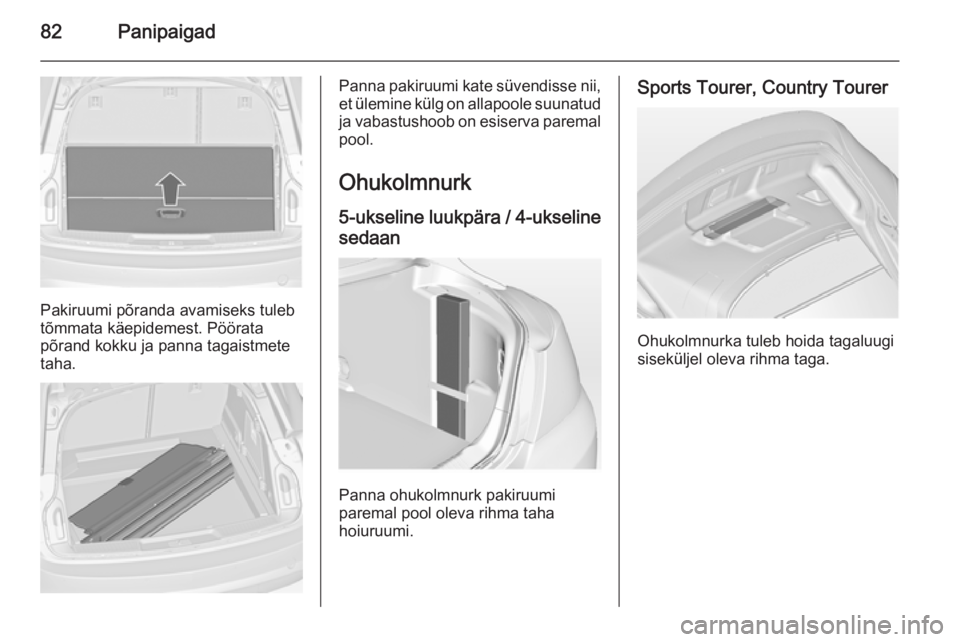

82Panipaigad
Pakiruumi põranda avamiseks tuleb
tõmmata käepidemest. Pöörata
põrand kokku ja panna tagaistmete
taha.
Panna pakiruumi kate süvendisse nii,
et ülemine külg on allapoole suunatud
ja vabastushoob on esiserva paremal pool.
Ohukolmnurk
5-ukseline luukpära / 4-ukseline sedaan
Panna ohukolmnurk pakiruumi
paremal pool oleva rihma taha
hoiuruumi.
Sports Tourer, Country Tourer
Ohukolmnurka tuleb hoida tagaluugi
siseküljel oleva rihma taga.

Panipaigad83Esmaabikomplekt5-ukseline luukpära / 4-ukselinesedaan
Panna esmaabikomplekt pakiruumi
vasakul pool oleva võrgu taha
hoiuruumi.
Sports Tourer, Country Tourer
Esmaabikomplekti tuleb hoida
tagaluugi siseküljel oleva rihma taga.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda ei kasutata.
Katusepakiraami paigaldamine 5-ukseline luukpära / 4-ukseline
sedaan

84Panipaigad
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
Eemaldada kate igalt kinnituspunktilt
ja kinnitada katusepakiraam
kaasasolevate kruvidega.
Sports Tourer / Country Tourer
katuseraamiga
Katusereelingu kinnitamiseks
keerata kinnituspoldid joonisel
näidatud avadesse.
Koormusteave
■ Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed oleksid kindlalt
fikseerunud, s.t vabastushoova
juures küljel ei ole enam näha
punaseid märgistusi. Kui esemeid
saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 77.
■ Libisemise vältimiseks tuleb
lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla kallutatud ettepoole.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
Armatuurlaual olevat andurit ei tohi
kinni katta.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust.
Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti

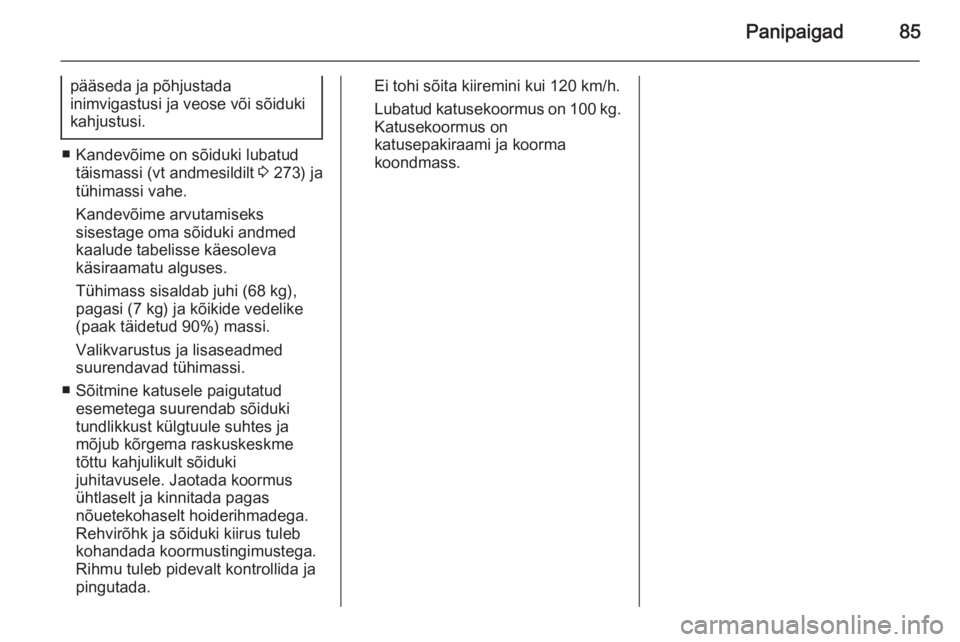

Panipaigad85
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 273) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
Tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on 100 kg .
Katusekoormus on
katusepakiraami ja koorma
koondmass.

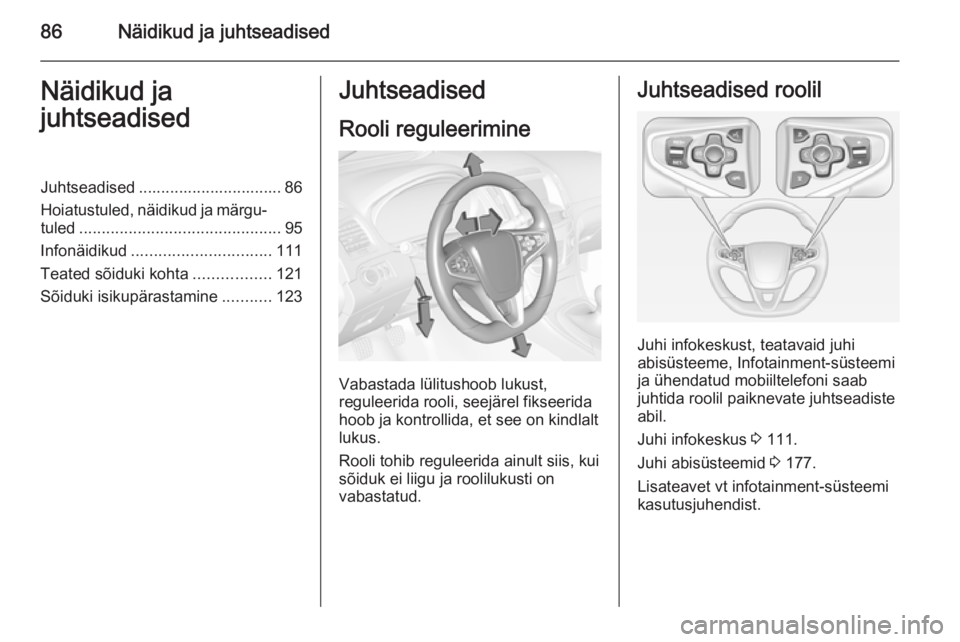

86Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 86
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 95
Infonäidikud ............................... 111
Teated sõiduki kohta .................121
Sõiduki isikupärastamine ...........123Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja kontrollida, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Juhi infokeskust, teatavaid juhi
abisüsteeme, Infotainment-süsteemi
ja ühendatud mobiiltelefoni saab
juhtida roolil paiknevate juhtseadiste
abil.
Juhi infokeskus 3 111.
Juhi abisüsteemid 3 177.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
