Pielęgnacja samochodu215Oświetlenie wnętrzaOświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w wersji z kierownicą po lewej stronie za przełącznikiem świateł, aw wersji z kierownicą po prawejstronie za schowkiem w descerozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

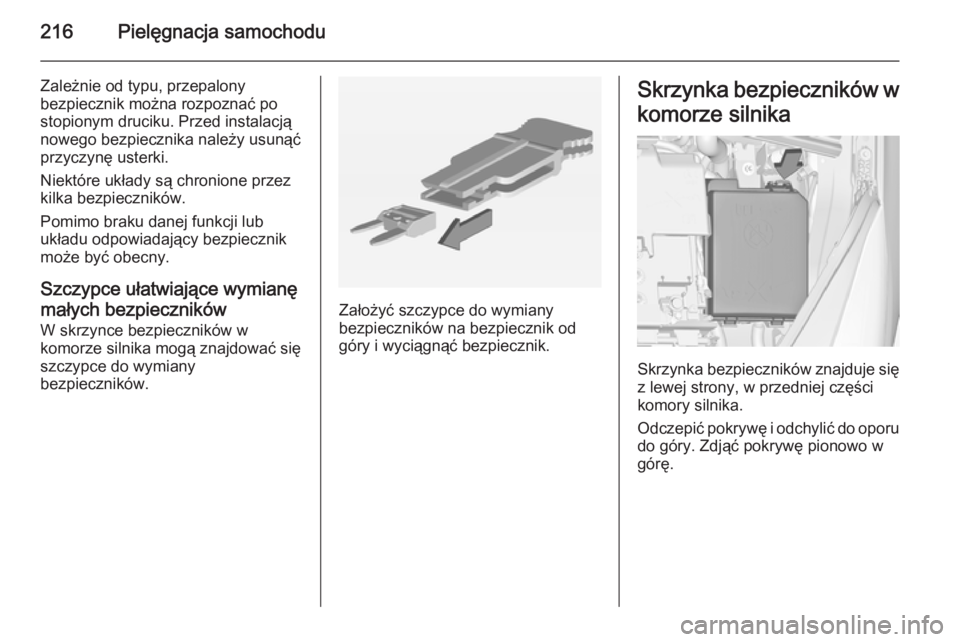

216Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

Pielęgnacja samochodu217
NrObwód1Moduł złącza przyczepy2Przełącznik lusterka zewnętrz‐
nego3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia5Układ ABS6Lewe światło do jazdy dziennej7–8Moduł sterujący skrzyni biegów9Moduł sterujący nadwozia10Poziomowanie reflektorów/
TPMS/moduł złącza przyczepy11Wycieraczka tylna12Usuwanie zaparowania szyb13Prawe światło do jazdy dziennej14Usuwanie zaparowania lusterek15–16Moduł sterujący zawieszenia/
zespół pompy17Lusterko wewnętrzne18Moduł sterujący silnikaNrObwód19Pompa paliwa20–21Cewka wtrysku22–23Układ wtryskowy24Układ wycieraczek25Układ oświetlenia26Moduł sterujący silnika27Zawór odcinający nagrzewnicy28Moduł sterujący silnika29Moduł sterujący silnika30Moduł sterujący silnika31Lewy reflektor32Prawy reflektor33Moduł sterujący silnika34Sygnał dźwiękowy35Sprzęgło36Przednie światła przeciwmgielne

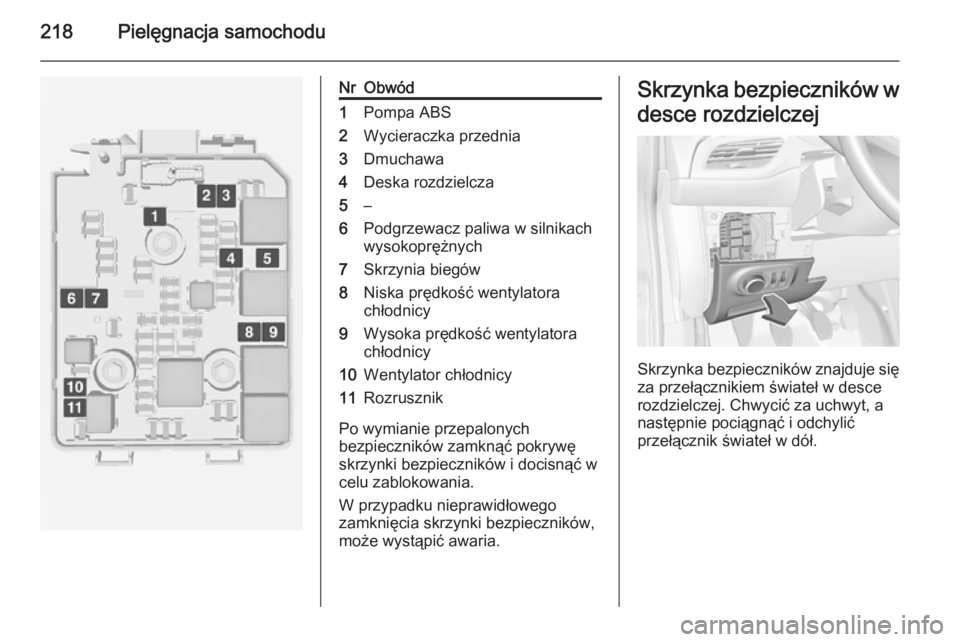

218Pielęgnacja samochodu
NrObwód1Pompa ABS2Wycieraczka przednia3Dmuchawa4Deska rozdzielcza5–6Podgrzewacz paliwa w silnikach
wysokoprężnych7Skrzynia biegów8Niska prędkość wentylatora
chłodnicy9Wysoka prędkość wentylatora
chłodnicy10Wentylator chłodnicy11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej. Chwycić za uchwyt, a
następnie pociągnąć i odchylić
przełącznik świateł w dół.

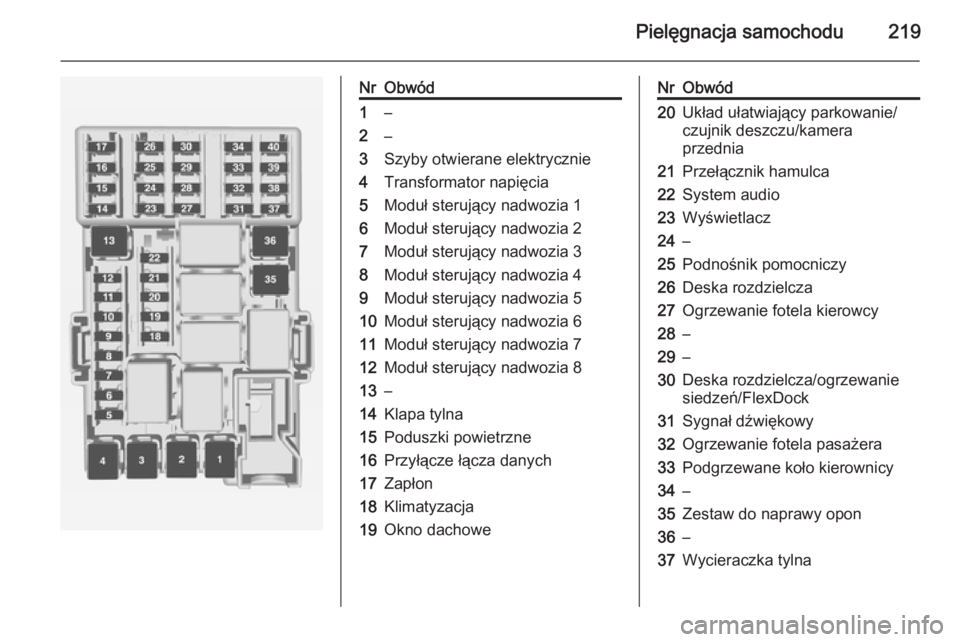

Pielęgnacja samochodu219
NrObwód1–2–3Szyby otwierane elektrycznie4Transformator napięcia5Moduł sterujący nadwozia 16Moduł sterujący nadwozia 27Moduł sterujący nadwozia 38Moduł sterujący nadwozia 49Moduł sterujący nadwozia 510Moduł sterujący nadwozia 611Moduł sterujący nadwozia 712Moduł sterujący nadwozia 813–14Klapa tylna15Poduszki powietrzne16Przyłącze łącza danych17Zapłon18Klimatyzacja19Okno dachoweNrObwód20Układ ułatwiający parkowanie/
czujnik deszczu/kamera
przednia21Przełącznik hamulca22System audio23Wyświetlacz24–25Podnośnik pomocniczy26Deska rozdzielcza27Ogrzewanie fotela kierowcy28–29–30Deska rozdzielcza/ogrzewanie
siedzeń/FlexDock31Sygnał dźwiękowy32Ogrzewanie fotela pasażera33Podgrzewane koło kierownicy34–35Zestaw do naprawy opon36–37Wycieraczka tylna

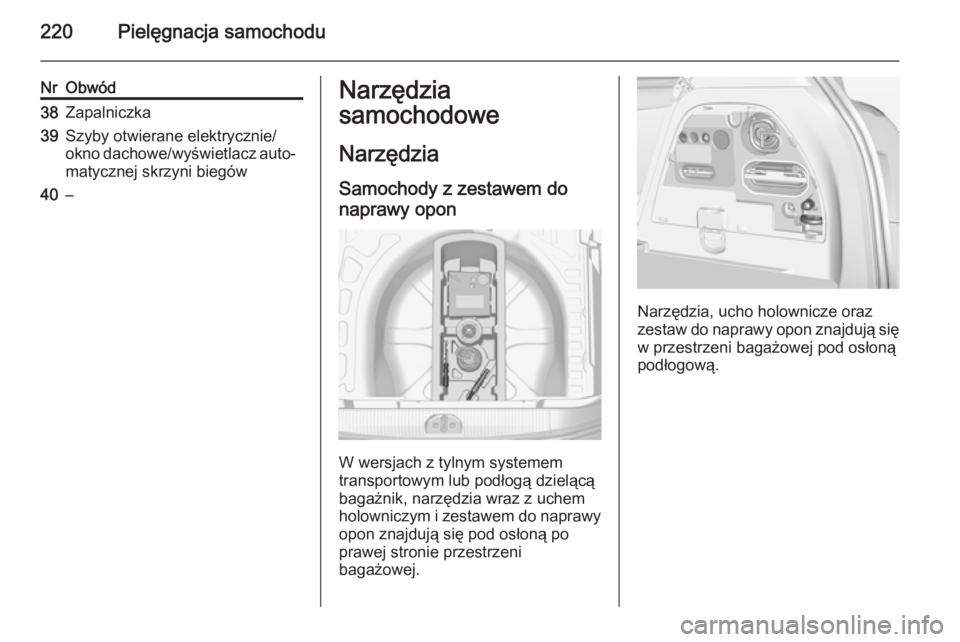

220Pielęgnacja samochodu
NrObwód38Zapalniczka39Szyby otwierane elektrycznie/
okno dachowe/wyświetlacz auto‐
matycznej skrzyni biegów40–Narzędzia
samochodowe
Narzędzia Samochody z zestawem donaprawy opon
W wersjach z tylnym systemem
transportowym lub podłogą dzielącą
bagażnik, narzędzia wraz z uchem
holowniczym i zestawem do naprawy
opon znajdują się pod osłoną po
prawej stronie przestrzeni
bagażowej.
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się w przestrzeni bagażowej pod osłoną
podłogową.

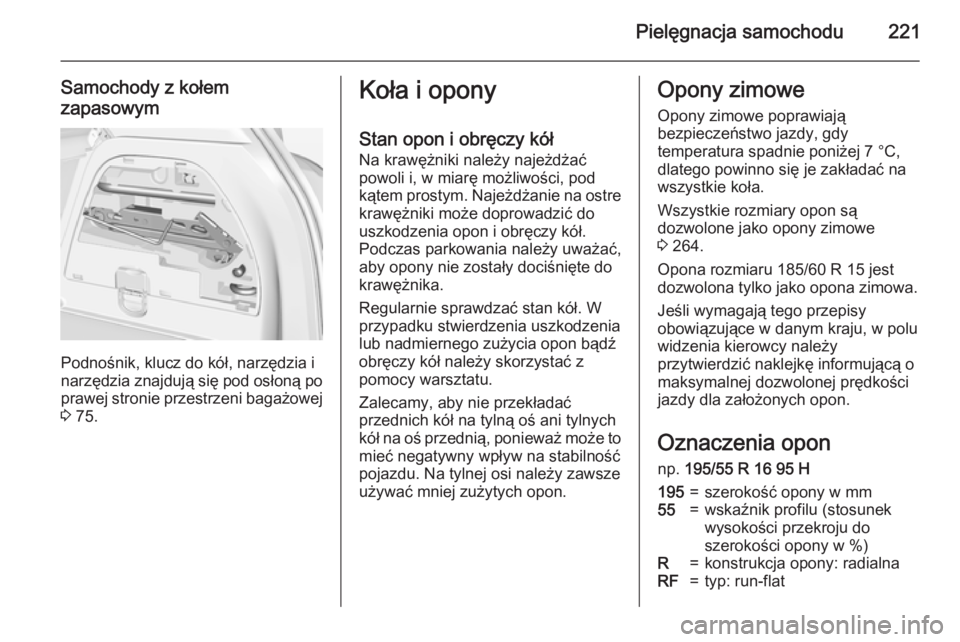

Pielęgnacja samochodu221
Samochody z kołem
zapasowym
Podnośnik, klucz do kół, narzędzia i
narzędzia znajdują się pod osłoną po
prawej stronie przestrzeni bagażowej 3 75.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 264.
Opona rozmiaru 185/60 R 15 jest
dozwolona tylko jako opona zimowa.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
np. 195/55 R 16 95 H195=szerokość opony w mm55=wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=konstrukcja opony: radialnaRF=typ: run-flat

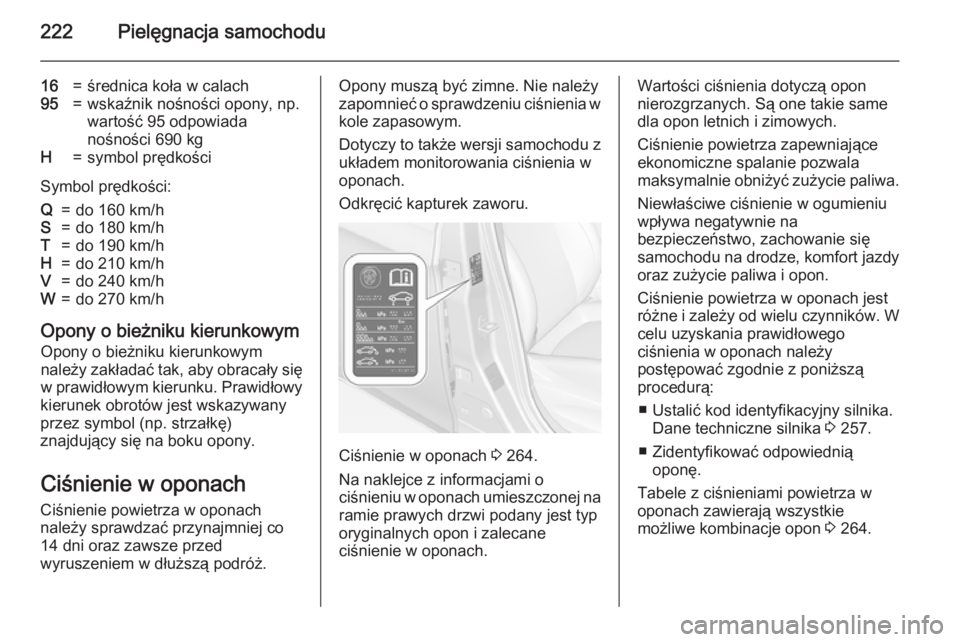

222Pielęgnacja samochodu
16=średnica koła w calach95=wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH=symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Dotyczy to także wersji samochodu z
układem monitorowania ciśnienia w
oponach.
Odkręcić kapturek zaworu.
Ciśnienie w oponach 3 264.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych drzwi podany jest typ oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
■ Ustalić kod identyfikacyjny silnika. Dane techniczne silnika 3 257.
■ Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 264.
