Panipaigad55Pakiruum
Tagaistme seljatugede
allapööramine
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutada ja hoida riivi all, seejärel
suruda peatoed alla.
Tõmmata vabastushooba ühel või
mõlemal küljel ja pöörata seljatoed
istmepadjale.
Vabastamiseks tõmmake hooba,
istme põhi on pinge all ning hakkab
automaatselt kerkima.
Klappige iste täielikult ettepoole.
Lahtiklappimiseks langetage istmed
põrandani, kuni need jõuavad
kuuldavalt lõppasendisse. Tõstke
seljatoed püstasendisse, kuni need fikseeruvad kuuldavalt oma kohale.
Seljatoed on õigesti oma kohale
fikseerunud, kui kumbagi punast
tähist vabastushoobadel ei ole näha.
Enne istmete püstisesse asendisse
viimist veenduge, et turvavööd
oleksid õiges asendis.9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või sõiduki kahjustamise oht.
Tagumine panipaik
Katusevardad
Ärge ületage maksimaalset koormust (k.a varraste kaal) 25 kg. Jagage
koormus katusevarrastele alati
ühtlaselt. Koorem ei tohi mingil
määral piirata ukseavasid.

56Panipaigad
Pingutage regulaarselt nelja klambri
kinnituskruvisid.Ettevaatust
Ärge kasutage elastseid
kinnitusaasasid, nt elastikrihma.
Soovitame kasutada vööriidest
rihmu.
Katusevardad on ette nähtud kindlasse asendisse paigutamiseks.
Katusevarraste õiget kinnitumist pole
võimalik tagada, kui need
paigaldatakse teise asendisse.
Õige kinnitumise tagamiseks ei tohi
varraste jalgade ja sõiduki kere
vahele asetada mingeid materjale (nt kummi, plastikut).
9 Hoiatus
Katusevarraste kasutamine võib
mõjutada roolimist ja sõiduki
juhitavust.
Eemaldamine
Kui katusevardaid ei kasutata, tuleb
need eemaldada.
1. Pöörake sõiduki ühel küljel esimese katusevarda all asuvat
käepidet (asub klambri all) selle
lõdvendamiseks ning libistage
käepide sõiduki keskosa suunas
sissepoole.
2. Korrake toimingut sõiduki teisel küljel.3. Lükake katusevarras klambritest vabastamiseks mõlemalt poolt
üles ja eemaldage täielikult.
4. Korrake kirjeldatud toiminguid teise katusevardaga.
5. Keerake kõigil neljal klambril asuvad kruvid lahti, et eemaldadaklambrid sõiduki kere küljest.
Pakiruumi kate
Väljatõmmatav pakiruumi kate Väljatõmmatavale pakiruumi kattele
ei tohi asetada raskeid ega
teravaservalisi esemeid.

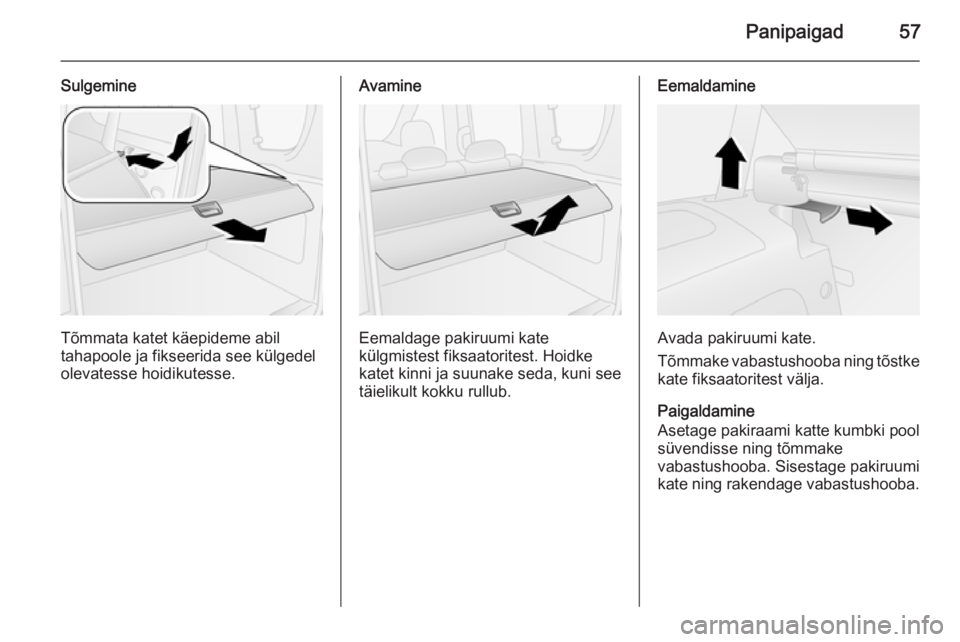

Panipaigad57
Sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Avamine
Eemaldage pakiruumi kate
külgmistest fiksaatoritest. Hoidke
katet kinni ja suunake seda, kuni see
täielikult kokku rullub.
Eemaldamine
Avada pakiruumi kate.
Tõmmake vabastushooba ning tõstke kate fiksaatoritest välja.
Paigaldamine
Asetage pakiraami katte kumbki pool
süvendisse ning tõmmake
vabastushooba. Sisestage pakiruumi
kate ning rakendage vabastushooba.

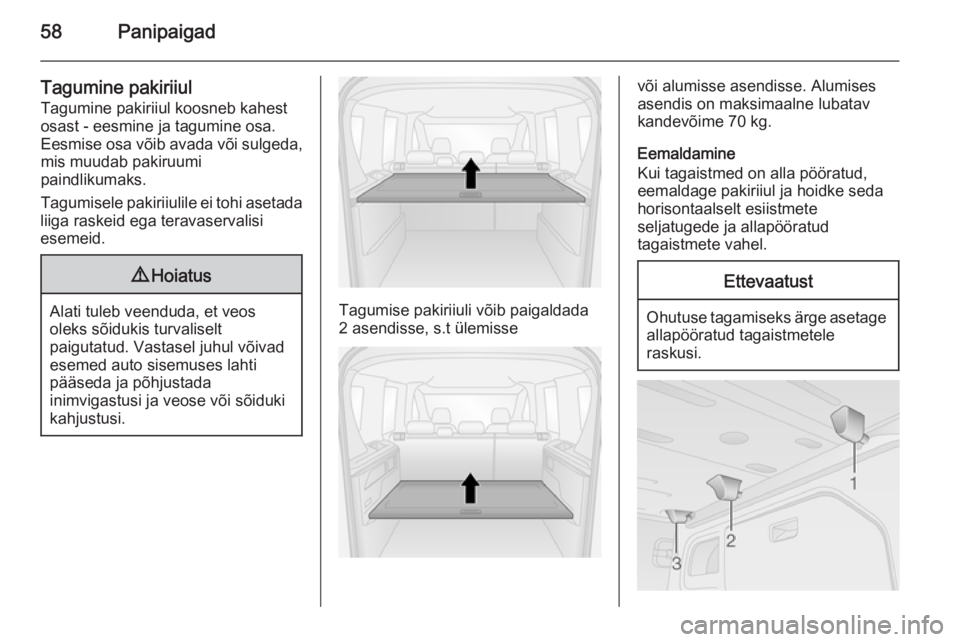

58Panipaigad
Tagumine pakiriiulTagumine pakiriiul koosneb kahest
osast - eesmine ja tagumine osa. Eesmise osa võib avada või sulgeda,
mis muudab pakiruumi
paindlikumaks.
Tagumisele pakiriiulile ei tohi asetada
liiga raskeid ega teravaservalisi
esemeid.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.Tagumise pakiriiuli võib paigaldada
2 asendisse, s.t ülemisse
või alumisse asendisse. Alumises
asendis on maksimaalne lubatav
kandevõime 70 kg.
Eemaldamine
Kui tagaistmed on alla pööratud,
eemaldage pakiriiul ja hoidke seda
horisontaalselt esiistmete
seljatugede ja allapööratud
tagaistmete vahel.Ettevaatust
Ohutuse tagamiseks ärge asetage allapööratud tagaistmetele
raskusi.

Panipaigad59
Eemaldamiseks tõstke pakiriiuli
esiosa, vabastades selle mõlemal küljel eesmistest kinnitustest ( 1).
Pakiriiuli tagumise osa tõstmiseks vabastage see mõlemal küljel
tagumistest kinnitustest ( 2 ja 3).
Paigaldamine
Pakiriiuli tagasi paigaldamiseks
kinnitage mõlemal küljel eesmised ja
tagumised kinnitused.
Kinnitusaasad
KaubikKinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Combo TourKatusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateabe
saamiseks pöörduge
hooldustöökotta.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda ei kasutata.
Katusepakiraami paigaldamine

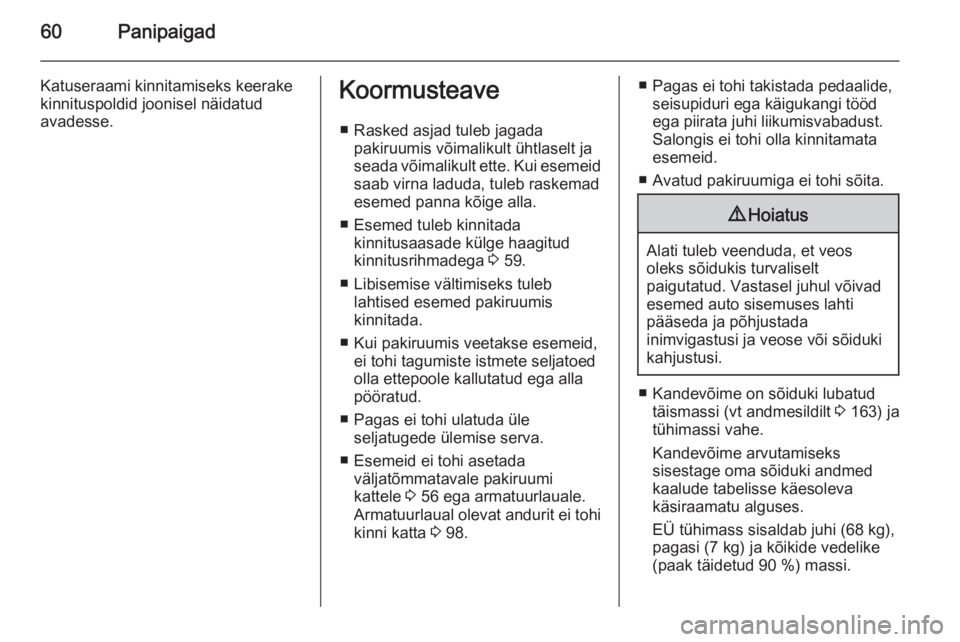

60Panipaigad
Katuseraami kinnitamiseks keerake
kinnituspoldid joonisel näidatud
avadesse.Koormusteave
■ Rasked asjad tuleb jagada pakiruumis võimalikult ühtlaselt ja
seada võimalikult ette. Kui esemeid saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 59.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla ettepoole kallutatud ega alla
pööratud.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada väljatõmmatavale pakiruumi
kattele 3 56 ega armatuurlauale.
Armatuurlaual olevat andurit ei tohi
kinni katta 3 98.■ Pagas ei tohi takistada pedaalide,
seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust. Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 163) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.

Panipaigad61
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega. Rehvirõhk ja sõiduki kiirus tulebkohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Katuste maksimaalne lubatud
koormus (koos katusepakiraami kaaluga) on 100 kg.
Katusekoormus on
katusepakiraami ja koorma
koondmass.

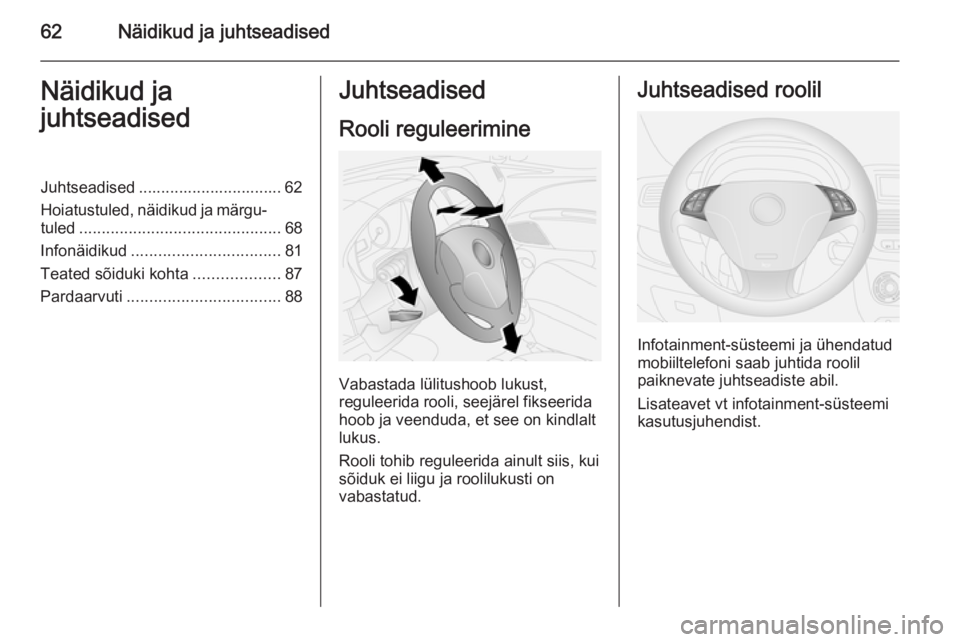

62Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 62
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 68
Infonäidikud ................................. 81
Teated sõiduki kohta ...................87
Pardaarvuti .................................. 88Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi ja ühendatud
mobiiltelefoni saab juhtida roolil
paiknevate juhtseadiste abil.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.
