Näidikud ja juhtseadised71Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Hooldusnäidik on sõidukitel, millel on
juhi infokeskuse multifunktsionaalne
versioon 3 81.
Süüte sisselülitamisel kuvatakse
lühidalt järgmise teeninduseni jäänud läbisõitu. Hooldusvajadusele vastav
läbisõit võib sõiduoludest sõltuvalt
oluliselt erineda.
Kui järgmise hoolduseni on jäänud vähem kui 2000 km, kuvatakse juhi
infokeskuses Hooldus. Hoolduse
meeldetuletust korratakse iga järgmise 200 km järel ja sagedamini,
kui järelejäänud läbisõit väheneb alla
200 km.
Sõiduk vajab hooldust. Pöörduda
abisaamiseks töökotta.
Hoolduseni jäänud läbisõitu võib
vaadata ka juhi infokeskuses, kui
valida seadete menüüst HOOLDUS
3 81.
Hooldusnäidiku
taaslähtestamine
Pärast hooldust tuleb hooldustöökojal
hooldusnäidik lähtestada.Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi ja
kasutusel olevat käiku.
Poolautomaatne käigukast 3 110.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.

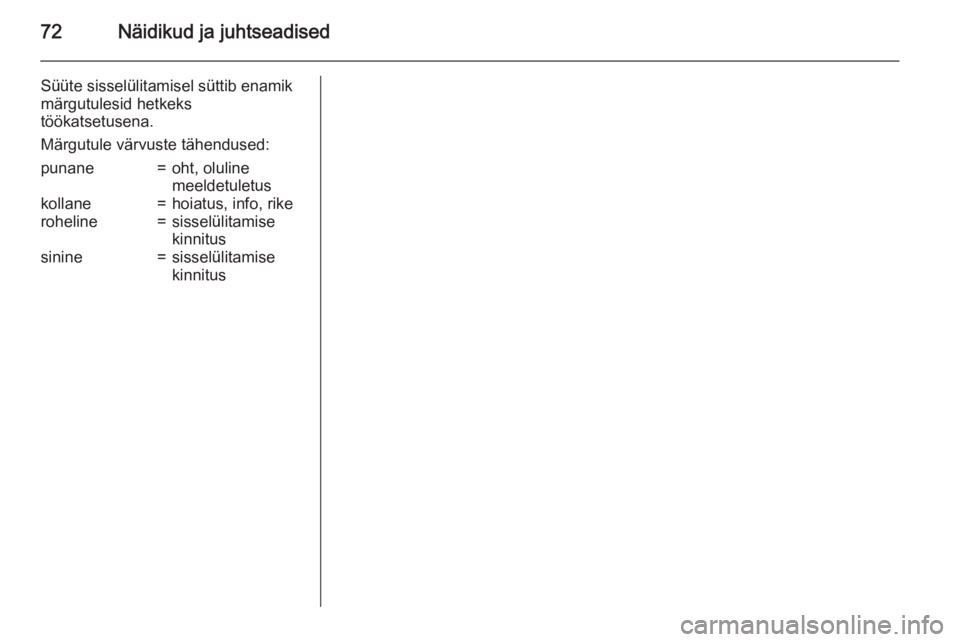

72Näidikud ja juhtseadised
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise
kinnitussinine=sisselülitamise
kinnitus

Näidikud ja juhtseadised73

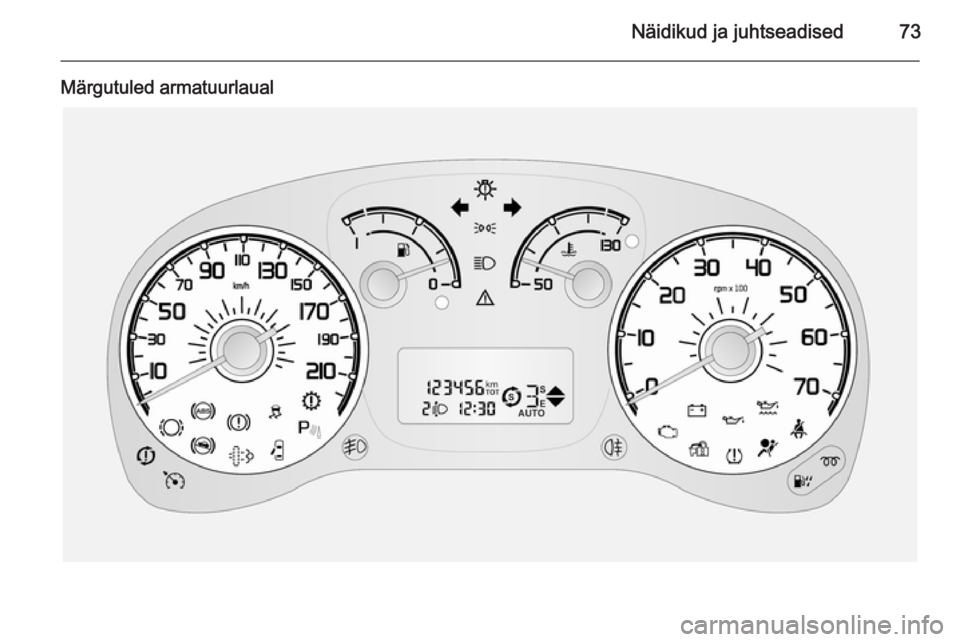

Märgutuled armatuurlaual

74Näidikud ja juhtseadised
Märgutuli katusekonsoolil
Turvapadja väljalülitamine 3 46,
3 75.
Üldhoiatus 9 põleb kollaselt.
Olenevalt mudeli variandist võib
märgutuli 9 põleda eraldiseisvalt või
koos tuledega Æ, t , Z või r.
Kui 9 põleb koos I-ga, tuleb mootor
kohe seisata ja pöörduda
abisaamiseks hooldustöökotta.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka
hoiatusteadet 3 81.
9 süttib ka kütuseetteande
katkestamise lüliti vallandumisel või
mootori õlisurve anduri rikke
avastamisel. Pöörduda
hooldustöökotta.
Kütuseetteande katkestamise
süsteem 3 87.
Suunatuli 2 või 3 vilgub roheliselt.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 133, kaitsmed
3 139.
Suunatuled 3 92.Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus Juhiistme ja/või eesmise
kaassõitjaistme X süttib või vilgub
punaselt.
Põleb
Kui süüde on sees, süttib lühidalt
märgutuli X, kui juhiistme turvavöö
ja/või eesmise kaassõitjaistme
turvavöö on kinnitamata. Mõne
sekundi jooksul kostub ka
hoiatussignaal.
Vilgub
Sõidu ajal hakkab X vilkuma ja
hoiatussignaal kostub 90 sekundit
kuni esiistmete turvavööde
kinnitamiseni.
Turvavöö kinnitamine 3 39.

Näidikud ja juhtseadised759Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Turvavöö kinnitamise meeldetuletuse väljalülitamiseks pöörduge
hooldustöökotta. Turvavöö
kinnitamise meeldetuletuse
hoiatussignaali võib uuesti sisse
lülitada juhi infokeskuse kaudu
3 81.
Märkus
Hoiatussignaali helitugevust võib
samuti reguleerida juhi infokeskuse
kaudu 3 81.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui
see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abisaamiseks töökotta. Turvapadjad
ja turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 38, 3 41.
Turvapadja väljalülitamine * põleb kollaselt.
Sisse lülitatud juhi kõrvalistme
turvapadjaga:
Kui süüde on sisse lülitatud, põleb
* umbes 4 sekundi vältel, vilgub
seejärel veel 4 sekundi vältel ning
kustub seejärel.
Kui juhi kõrvalistme turvapadi on
välja lülitatud:
* põleb püsivalt kollaselt.
Turvapadja väljalülitamine 3 46.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut eilaeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse
olla kasutatav. Pöörduda
abisaamiseks töökotta.

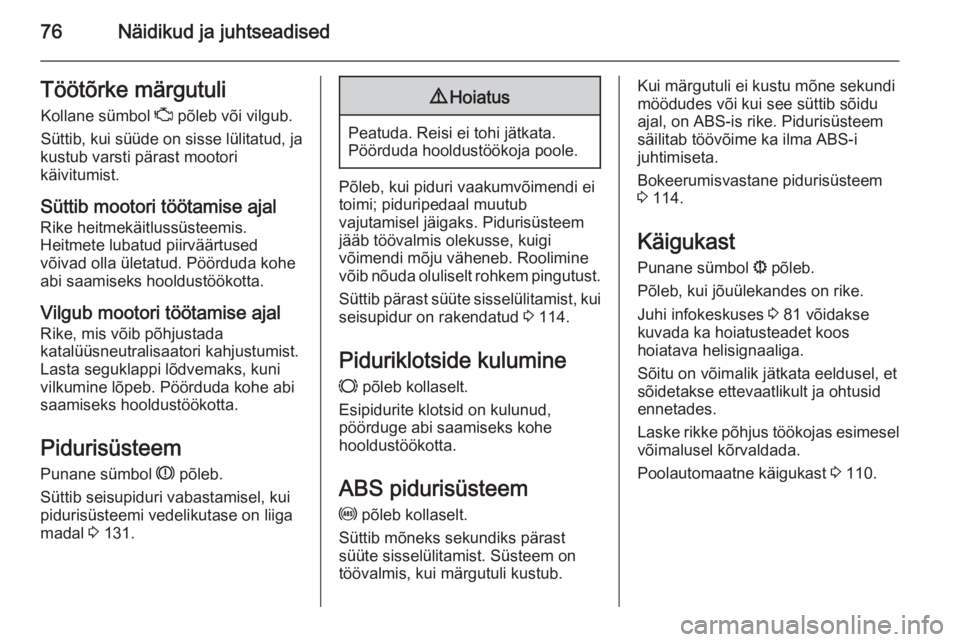

76Näidikud ja juhtseadisedTöötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Pidurisüsteem
Punane sümbol R põleb.
Süttib seisupiduri vabastamisel, kui pidurisüsteemi vedelikutase on liiga
madal 3 131.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui piduri vaakumvõimendi ei
toimi; piduripedaal muutub
vajutamisel jäigaks. Pidurisüsteem
jääb töövalmis olekusse, kuigi
võimendi mõju väheneb. Roolimine
võib nõuda oluliselt rohkem pingutust.
Süttib pärast süüte sisselülitamist, kui seisupidur on rakendatud 3 114.
Piduriklotside kulumine F põleb kollaselt.
Esipidurite klotsid on kulunud,
pöörduge abi saamiseks kohe
hooldustöökotta.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 114.
Käigukast
Punane sümbol s põleb.
Põleb, kui jõuülekandes on rike.
Juhi infokeskuses 3 81 võidakse
kuvada ka hoiatusteadet koos
hoiatava helisignaaliga.
Sõitu on võimalik jätkata eeldusel, et
sõidetakse ettevaatlikult ja ohtusid
ennetades.
Laske rikke põhjus töökojas esimesel võimalusel kõrvaldada.
Poolautomaatne käigukast 3 110.

Näidikud ja juhtseadised77Kõrgema käigu
sisselülitamine Kui kütuse säästmiseks on soovitatav
käiku vahetada, süttib juhi
infokeskuses [ või Ò 3 81.
Tõusul paigaltvõtu
abisüsteem Z põleb kollaselt.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Kui märgutuli ei kustu mõne sekundi
pärast või süttib sõidu ajal, on
tekkinud rike tõusul paigaltvõtu
abisüsteemis. Pöörduge rikke
kõrvaldamiseks töökotta.
Koos Z-ga võib süttida ka
elektroonilise stabiilsussüsteemi
(ESP) märgutuli x 3 77.
Olenevalt mudeli variandist süttib alternatiivselt 9, kui märgutuli Z
puudub. Sõltuvalt versioonist
võidakse juhi infokeskuses kuvada ka
hoiatusteadet 3 81.Üldhoiatus
9 3 74.
Tõusul paigaltvõtu abisüsteem
3 115.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Kui märgutuli r puudub, süttib selle
asemel märgutuli 9. Sõltuvalt
versioonist võidakse juhi
infokeskuses kuvada ka
hoiatusteadet 3 81.
Üldhoiatus 9 3 74.
Ultraheli-parkimisabi 3 118.Elektrooniline
stabiilsussüsteem
Kollane sümbol R põleb või vilgub.
Vilgub Süsteem on aktiivselt rakendatud.Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsussüsteem
(ESP) 3 116, Veojõukontrolli
süsteem/Libisemisvastane
reguleerimissüsteem (ASR) 3 115.
Mootori jahutusvedeliku
temperatuur Punane sümbol $ põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.

78Näidikud ja juhtseadised
Kui märgutuli $ süttib, on
jahutusvedeliku temperatuur liiga
kõrge. Sõltuvalt versioonist võidakse juhi infokeskuses kuvada ka
hoiatusteadet 3 81. Pöörduda
abisaamiseks töökotta.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge,
peatage sõiduk ja lülitage süüde välja. Oht mootorile. Kontrollige
jahutusvedeliku taset.
Kui märgutuli jääb põlema,
pöörduge abi saamiseks
kohalikku hooldustöökotta.
Mootori jahutusvedeliku temperatuuri mõõdik 3 70.
Eelsoojendus ! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter % põleb kollaselt.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Diislikütuse tahkete osakeste filter
3 108, peatamis-käivitussüsteem
3 105.
Rehvirõhu
jälgimissüsteem
w põleb või vilgub.
Põleb
Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.Rehvi torkeava või oluliselt
tühjenenud rehvi tuvastamisel süttib
märgutuli w koos hoiatussignaali
andmisega ning juhi infokeskuse multifunktsionaalse versiooni korral
kuvatakse ka vastav teade.
Vilgub
Rike süsteemis. Pärast viivitust jääb märgutuli põlema. Pöörduda
hooldustöökotta.
Kui süsteem tuvastab, et on
paigaldatud ilma rõhuandurita ratas
(nt varuratas), süttib märgutuli w ja
juhi infokeskuses (sõltuvalt
versioonist) kuvatakse asjakohast
teadet.
Rehvirõhu jälgimise süsteem 3 145.
Mootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
