2015 OPEL ASTRA J Uporabniški priročnik

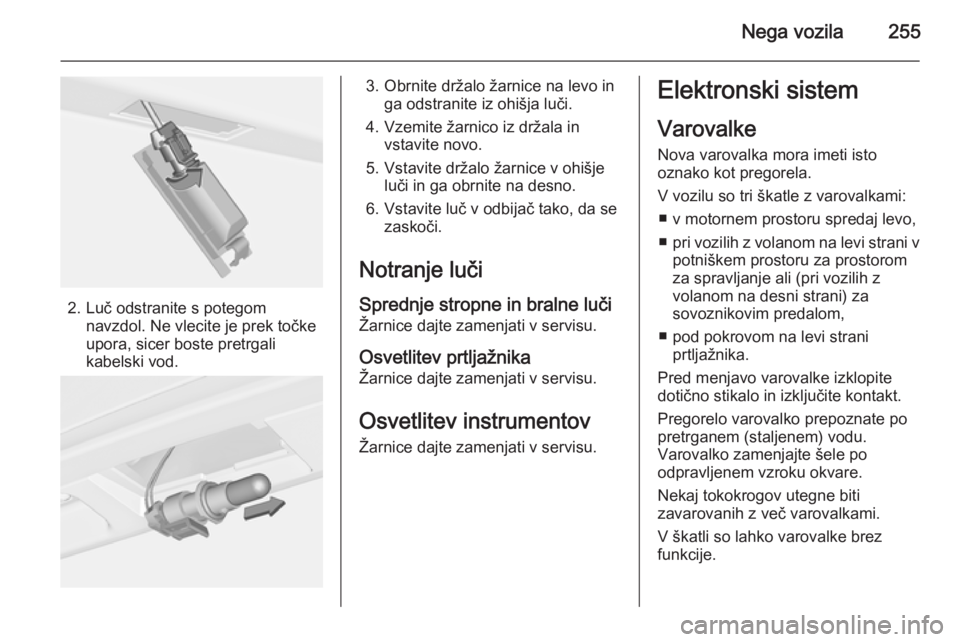

Nega vozila255
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentovŽarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostoromza spravljanje ali (pri vozilih z
volanom na desni strani) za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

256Nega vozila

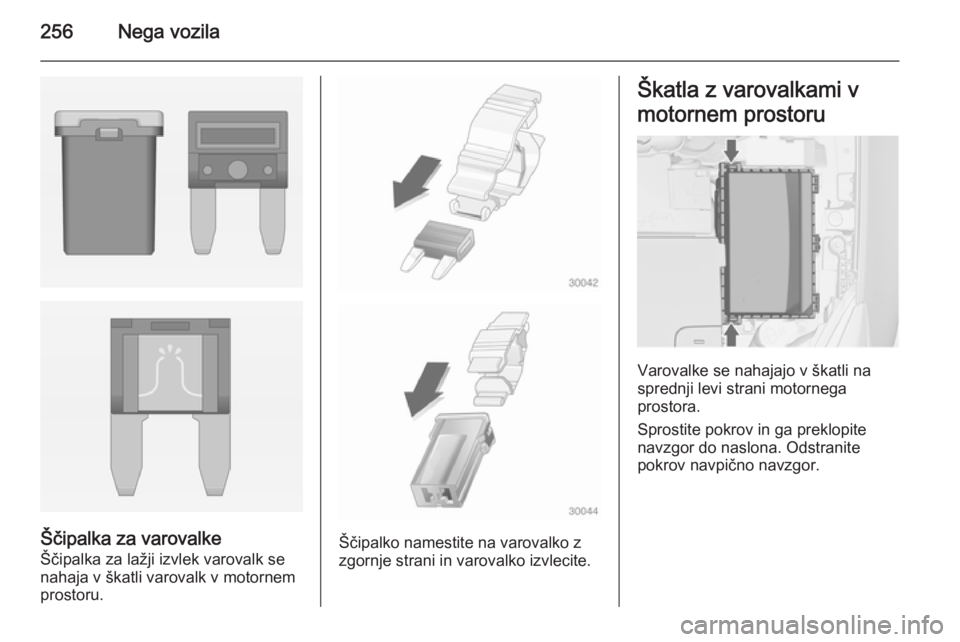

Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila257

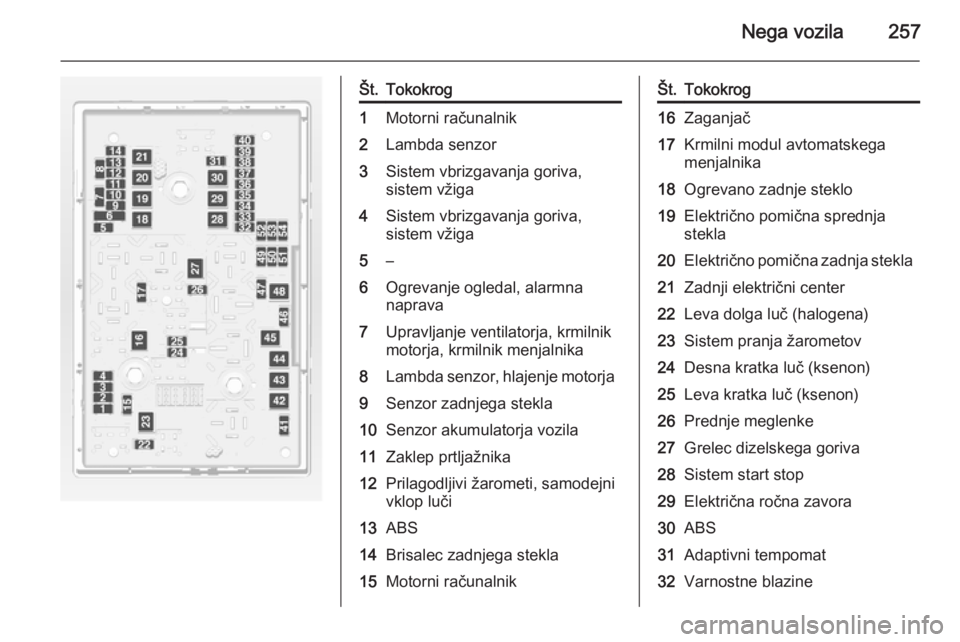

Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledal, alarmna
naprava7Upravljanje ventilatorja, krmilnik motorja, krmilnik menjalnika8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejnivklop luči13ABS14Brisalec zadnjega stekla15Motorni računalnikŠt.Tokokrog16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Adaptivni tempomat32Varnostne blazine

258Nega vozila

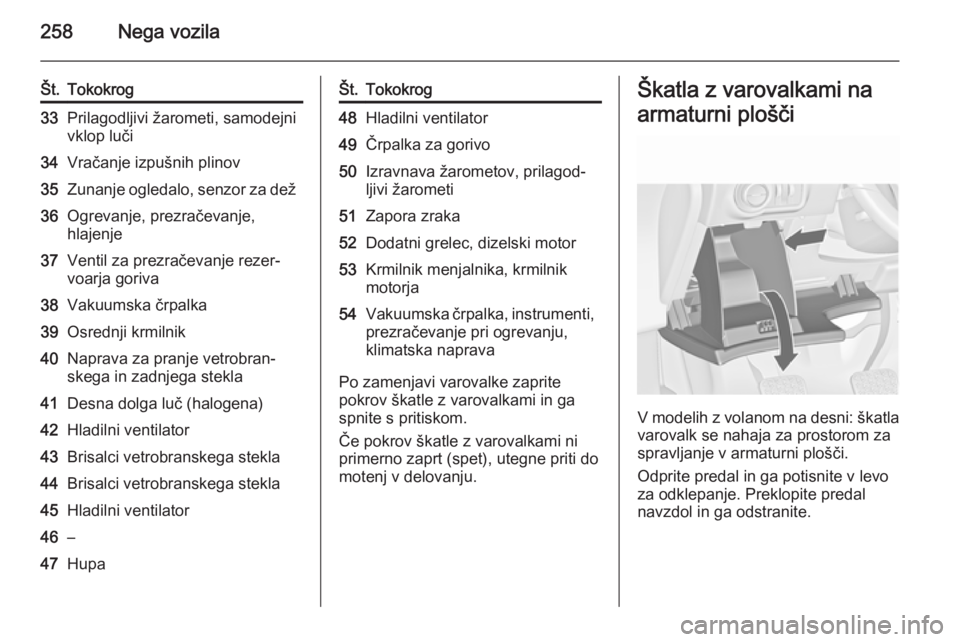

Št.Tokokrog33Prilagodljivi žarometi, samodejnivklop luči34Vračanje izpušnih plinov35Zunanje ogledalo, senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega in zadnjega stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–47HupaŠt.Tokokrog48Hladilni ventilator49Črpalka za gorivo50Izravnava žarometov, prilagod‐
ljivi žarometi51Zapora zraka52Dodatni grelec, dizelski motor53Krmilnik menjalnika, krmilnik
motorja54Vakuumska črpalka, instrumenti, prezračevanje pri ogrevanju,
klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.

Nega vozila259

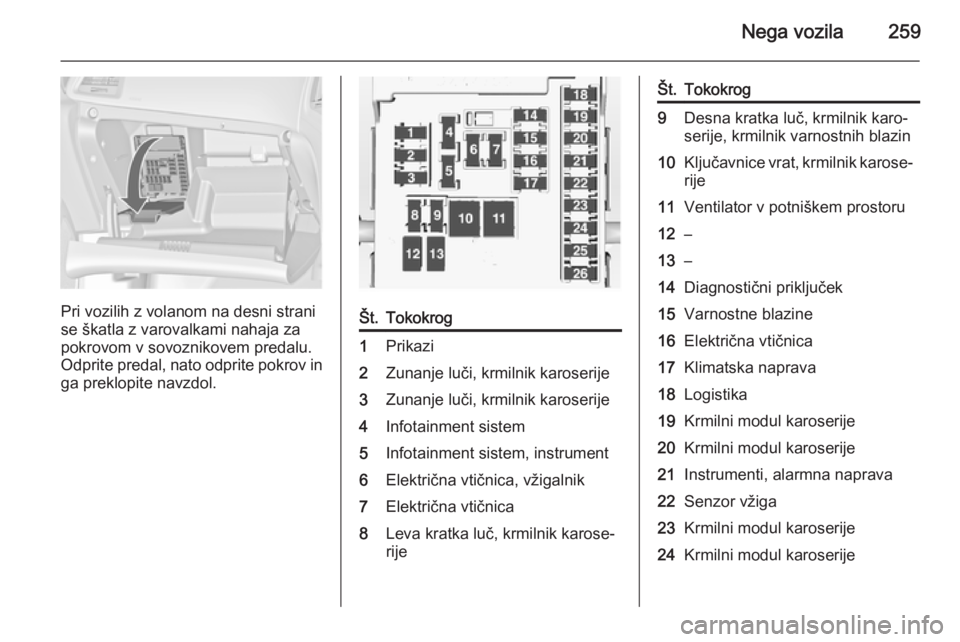

Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Prikazi2Zunanje luči, krmilnik karoserije3Zunanje luči, krmilnik karoserije4Infotainment sistem5Infotainment sistem, instrument6Električna vtičnica, vžigalnik7Električna vtičnica8Leva kratka luč, krmilnik karose‐
rijeŠt.Tokokrog9Desna kratka luč, krmilnik karo‐
serije, krmilnik varnostnih blazin10Ključavnice vrat, krmilnik karose‐
rije11Ventilator v potniškem prostoru12–13–14Diagnostični priključek15Varnostne blazine16Električna vtičnica17Klimatska naprava18Logistika19Krmilni modul karoserije20Krmilni modul karoserije21Instrumenti, alarmna naprava22Senzor vžiga23Krmilni modul karoserije24Krmilni modul karoserije

260Nega vozila

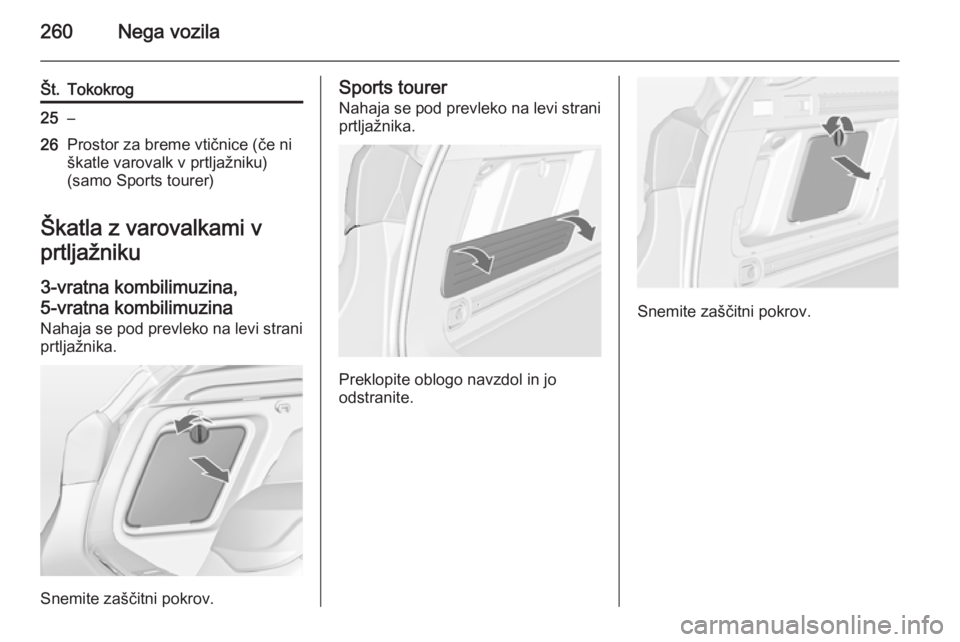

Št.Tokokrog25–26Prostor za breme vtičnice (če niškatle varovalk v prtljažniku)
(samo Sports tourer)
Škatla z varovalkami v
prtljažniku
3-vratna kombilimuzina,
5‑vratna kombilimuzina
Nahaja se pod prevleko na levi strani prtljažnika.
Snemite zaščitni pokrov.
Sports tourer
Nahaja se pod prevleko na levi strani
prtljažnika.
Preklopite oblogo navzdol in jo
odstranite.
Snemite zaščitni pokrov.

Nega vozila261
Označitev varovalkŠt.Tokokrog1–2Izhod za prikolico3Parkirni pomočnik4–5–6–7Električni sedež8–9–10–11Modul za prikolico, vtičnica za
prikolico12Modul za prikloico13Izhod za prikolico14Zadnji sedež, električno preklap‐ ljanje15–16Notranje ogledalo, vzvratna
kameraŠt.Tokokrog17Električna vtičnica18–19Ogrevan volanski obroč20Sončna streha21Ogrevani sprednji sedeži22–23–24–25–26–27–28–29–30–31Ojačevalec, nizkotonski zvočnik32Sistem aktivnega vzmetenja,
opozarjanje o menjavi voznega
pasu

262Nega vozila

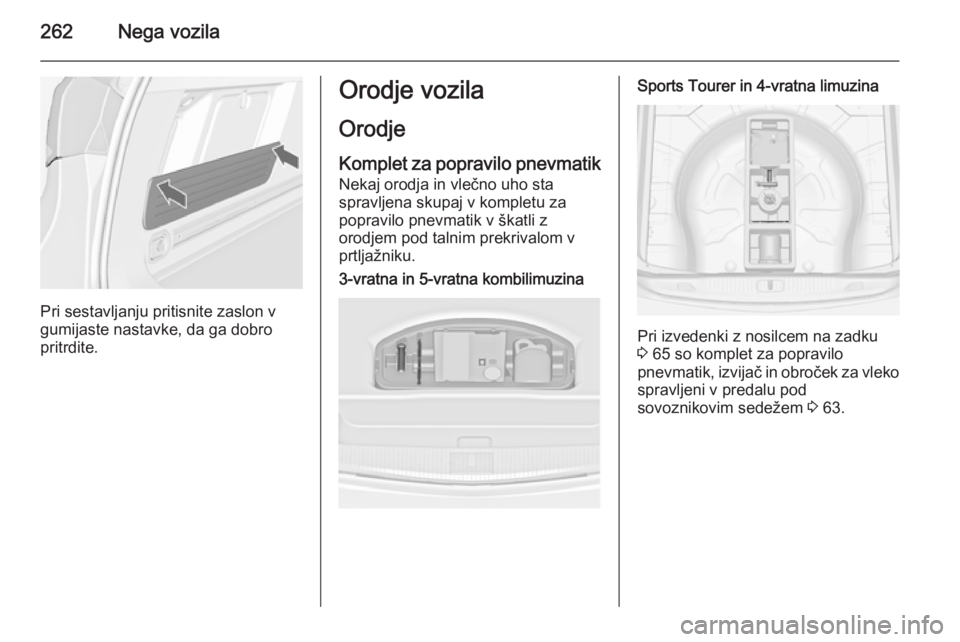

Pri sestavljanju pritisnite zaslon v
gumijaste nastavke, da ga dobro
pritrdite.
Orodje vozila
Orodje
Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku.3-vratna in 5-vratna kombilimuzinaSports Tourer in 4-vratna limuzina
Pri izvedenki z nosilcem na zadku
3 65 so komplet za popravilo
pnevmatik, izvijač in obroček za vleko spravljeni v predalu pod
sovoznikovim sedežem 3 63.
