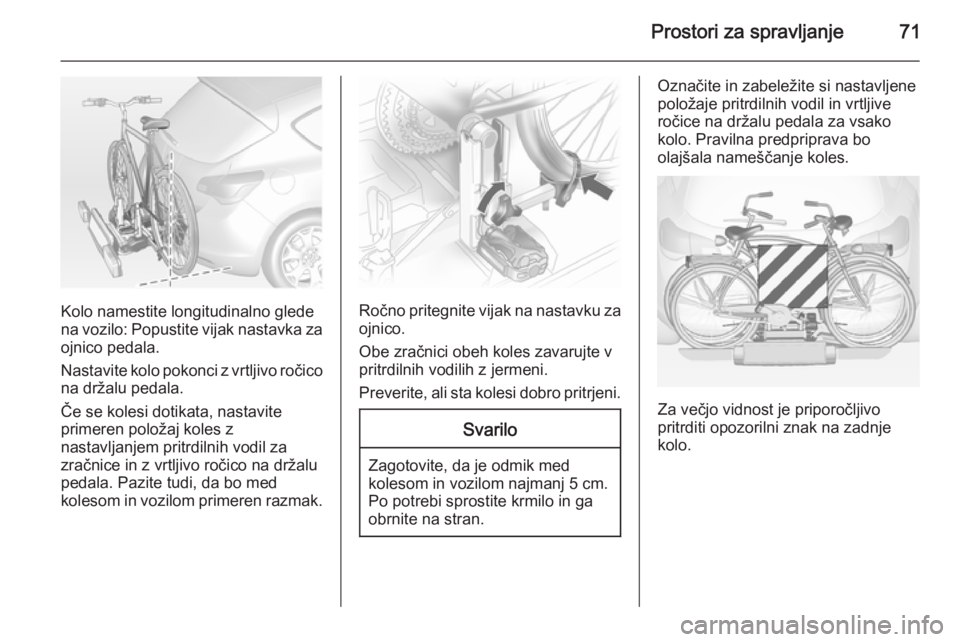

Kolo namestite longitudinalno glede
na vozilo: Popustite vijak nastavka za ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico
na držalu pedala.
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za
zračnice in z vrtljivo ročico na držalu
pedala. Pazite tudi, da bo med
kolesom in vozilom primeren razmak.Ročno pritegnite vijak na nastavku za
ojnico.
Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.

72Prostori za spravljanje

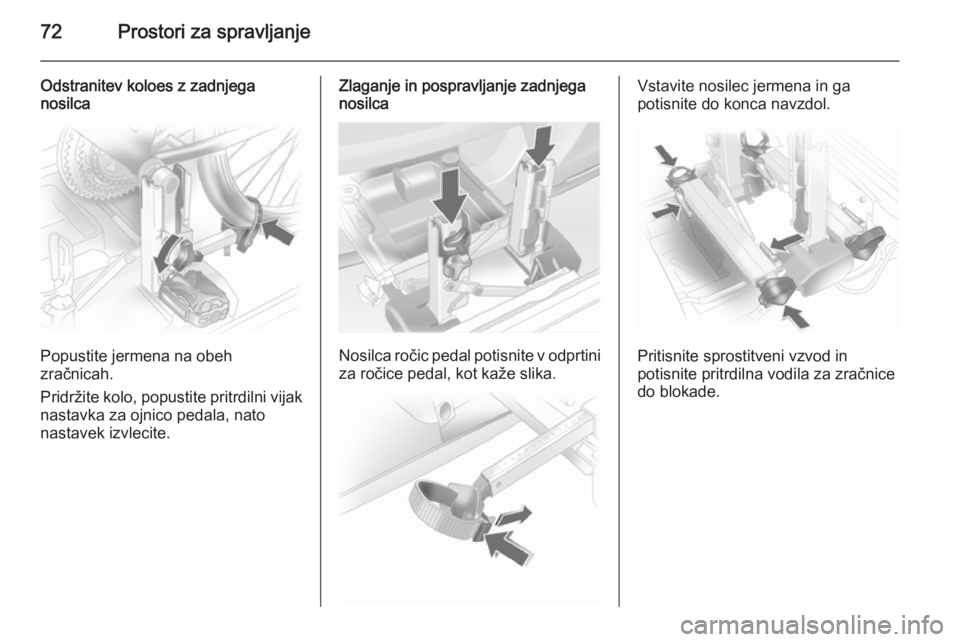

Odstranitev koloes z zadnjega
nosilca
Popustite jermena na obeh
zračnicah.
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Zlaganje in pospravljanje zadnjega
nosilca
Nosilca ročic pedal potisnite v odprtini
za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.

Prostori za spravljanje73
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!
Preklopite nazaj najprej levo
vpenjalno ročico ( 1) in nato še desno
( 2 ) do naslona.
Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite podpori luči navznoter.
Najprej vstavite sprednjo luč ( 1), nato
zadnjo luč ( 2) v odprtini ter potisnite
navzdol do blokade. Električno vezje
napeljite v vodilih, da ne pride do
poškodb.
Odprite vrata prtljažnika.

74Prostori za spravljanje
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

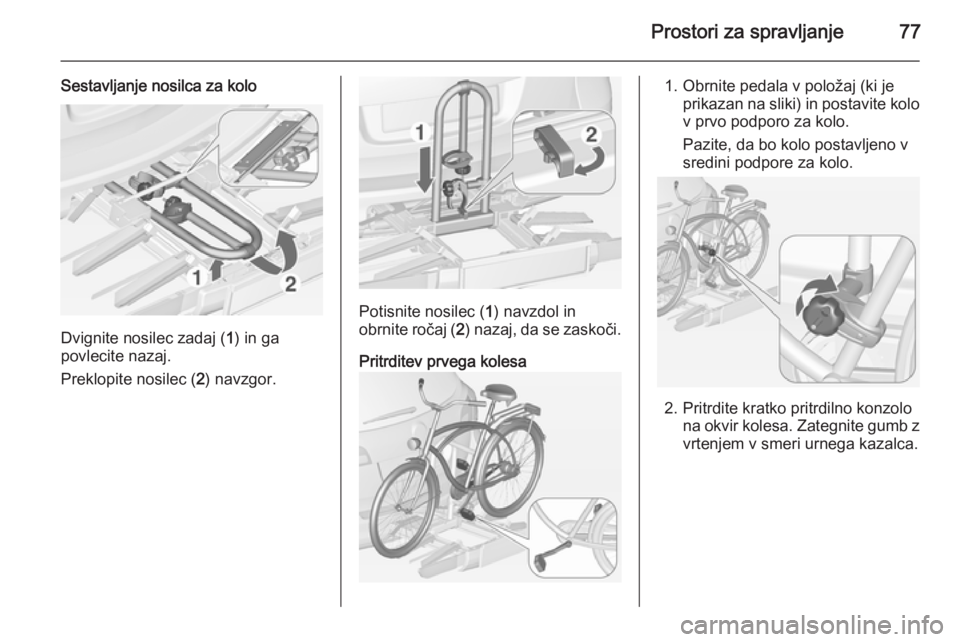

Nosilec na zadku vozila za štiri
kolesa
Nosilec na zadku vozila (Flex-Fix
sistem) omogoča nameščanje dveh
koles na raztegljiv nosilec, ki je
vgrajen v podvozju. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 80 kg z
nameščenim adapterjem in 60 kg
brez adapterja. Pri izvlečnem nosilcu
znaša največja dovoljena obtežba na kolo 30 kg. Tako je na izvlečni nosilec
mogoče namestiti tudi električna
kolesa. Največja dovoljena obtežba
adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.

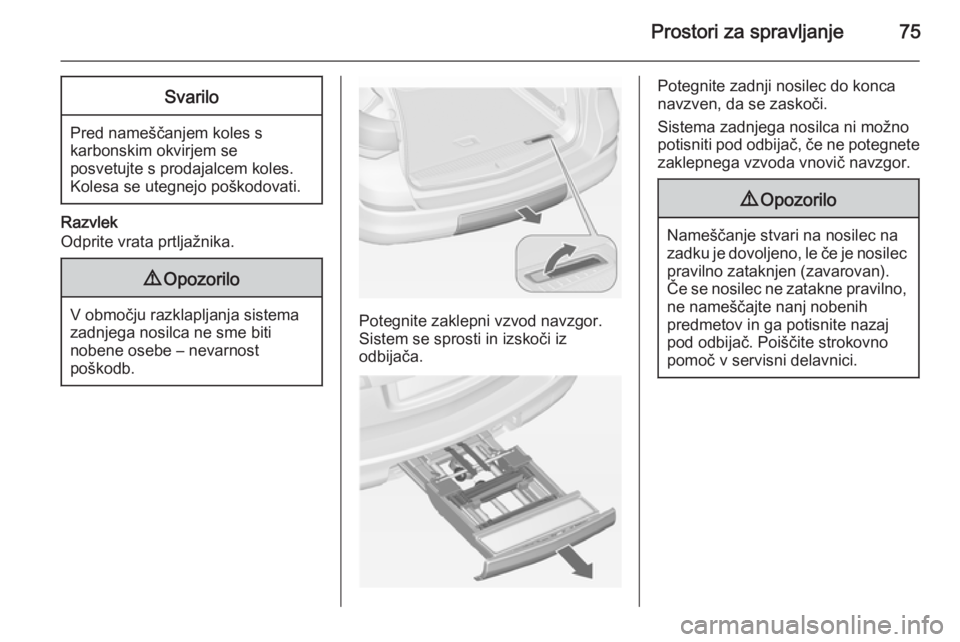

Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.

Prostori za spravljanje75Svarilo
Pred nameščanjem koles skarbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.

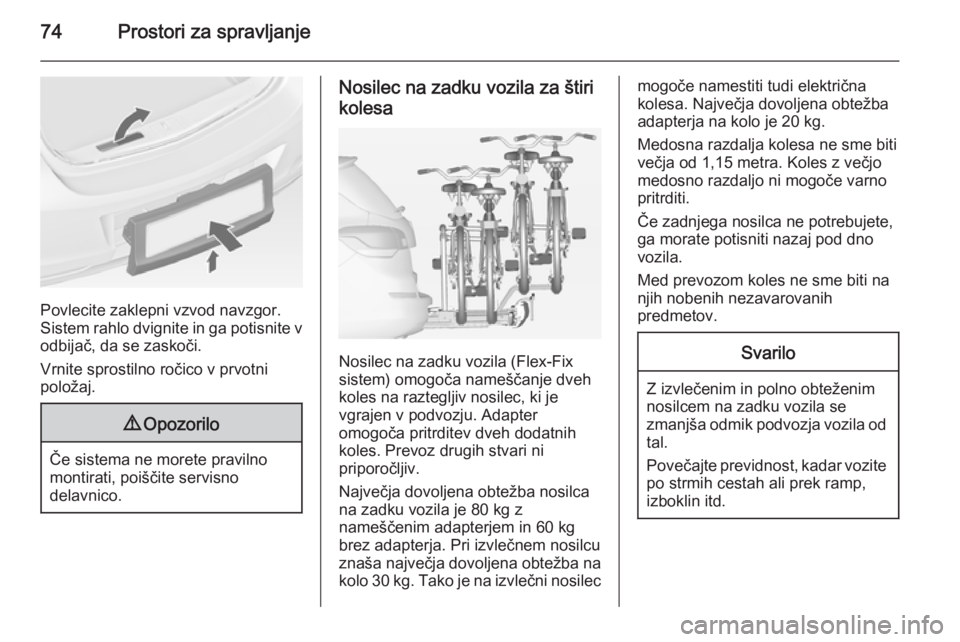

Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.

76Prostori za spravljanje

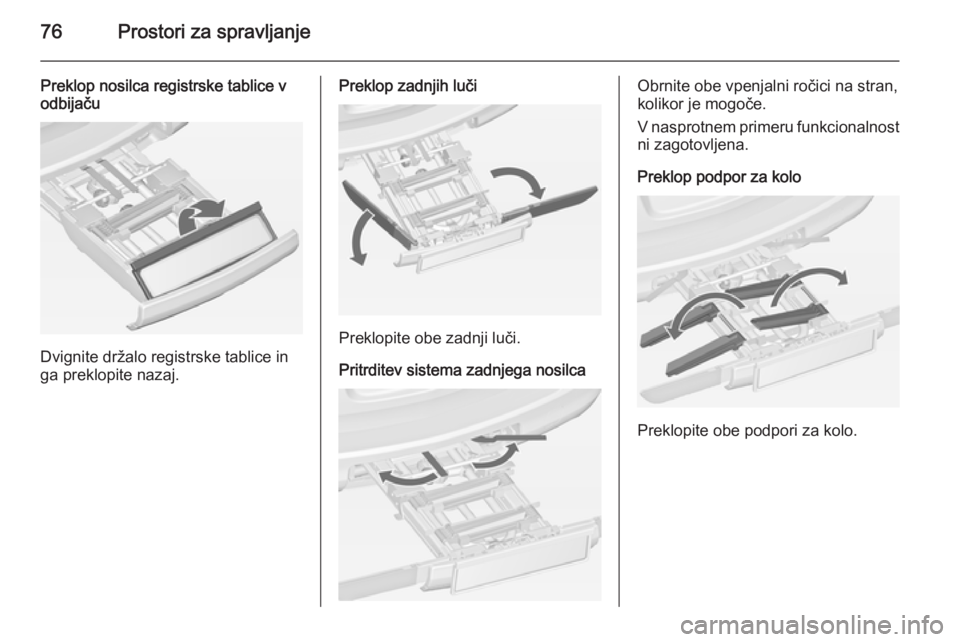

Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Preklop zadnjih luči
Preklopite obe zadnji luči.
Pritrditev sistema zadnjega nosilca
Obrnite obe vpenjalni ročici na stran,
kolikor je mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Preklop podpor za kolo
Preklopite obe podpori za kolo.

Prostori za spravljanje77

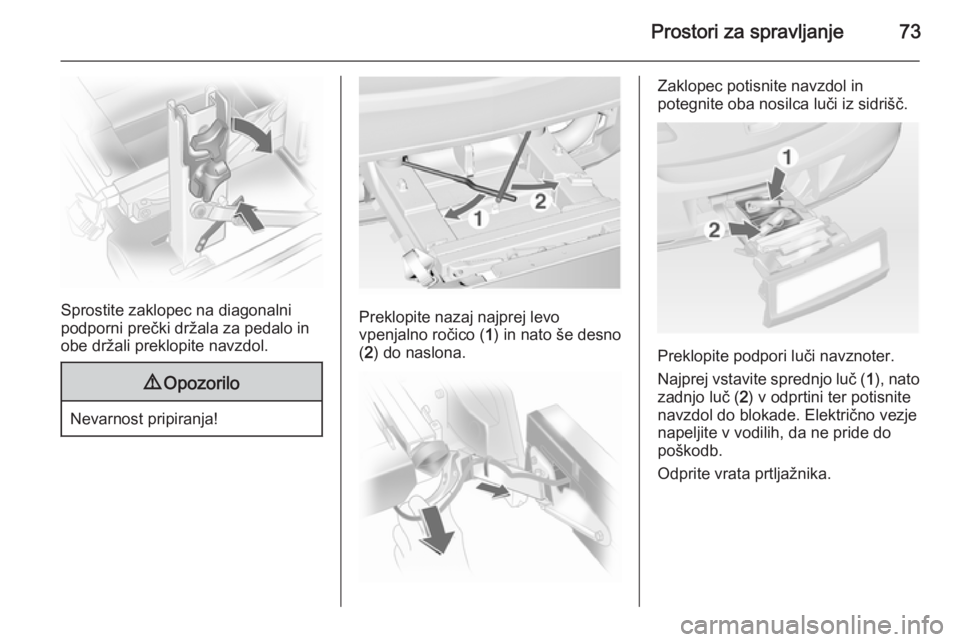

Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec ( 2) navzgor.
Potisnite nosilec ( 1) navzdol in
obrnite ročaj ( 2) nazaj, da se zaskoči.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj (ki je prikazan na sliki) in postavite kolov prvo podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.

78Prostori za spravljanje

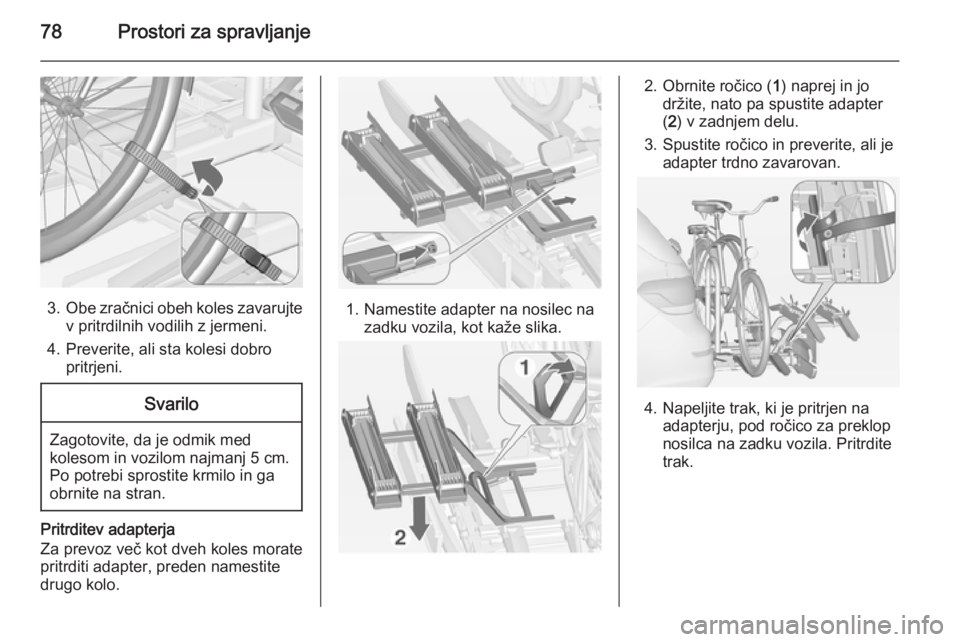

3.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
drugo kolo.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico ( 1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
