2015 OPEL ASTRA J Uporabniški priročnik

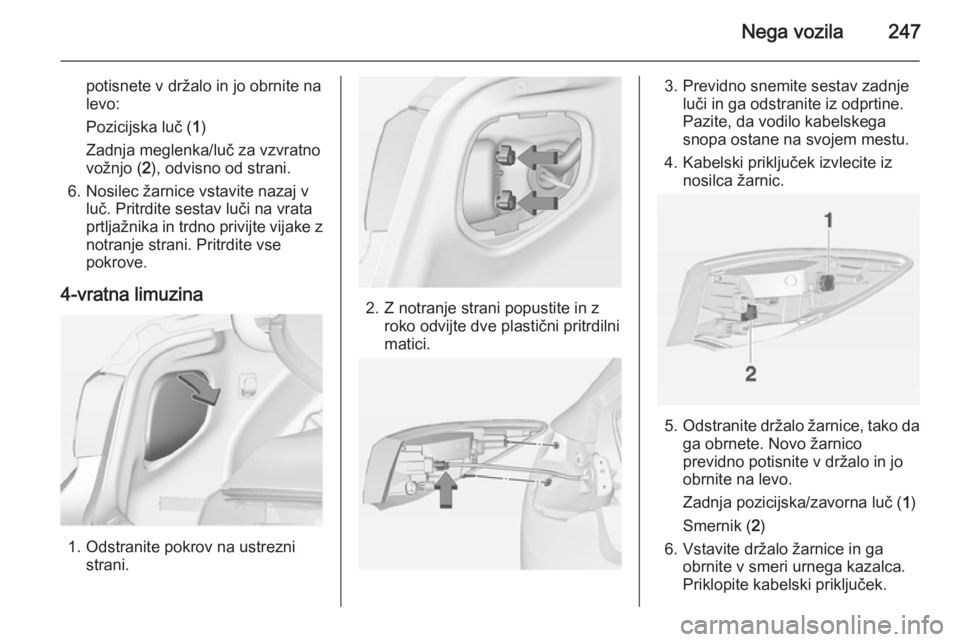

Nega vozila247
potisnete v držalo in jo obrnite na
levo:
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijake z notranje strani. Pritrdite vse
pokrove.
4-vratna limuzina
1. Odstranite pokrov na ustrezni strani.
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Priklopite kabelski priključek.

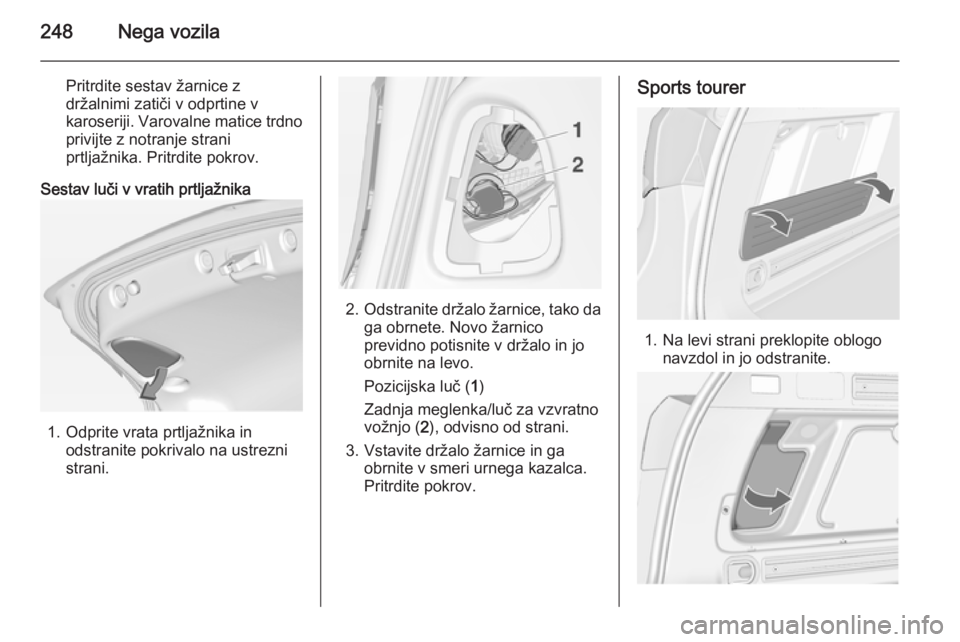

248Nega vozila
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji. Varovalne matice trdno privijte z notranje strani
prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrivalo na ustrezni
strani.
2. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
3. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Pritrdite pokrov.
Sports tourer
1. Na levi strani preklopite oblogo navzdol in jo odstranite.

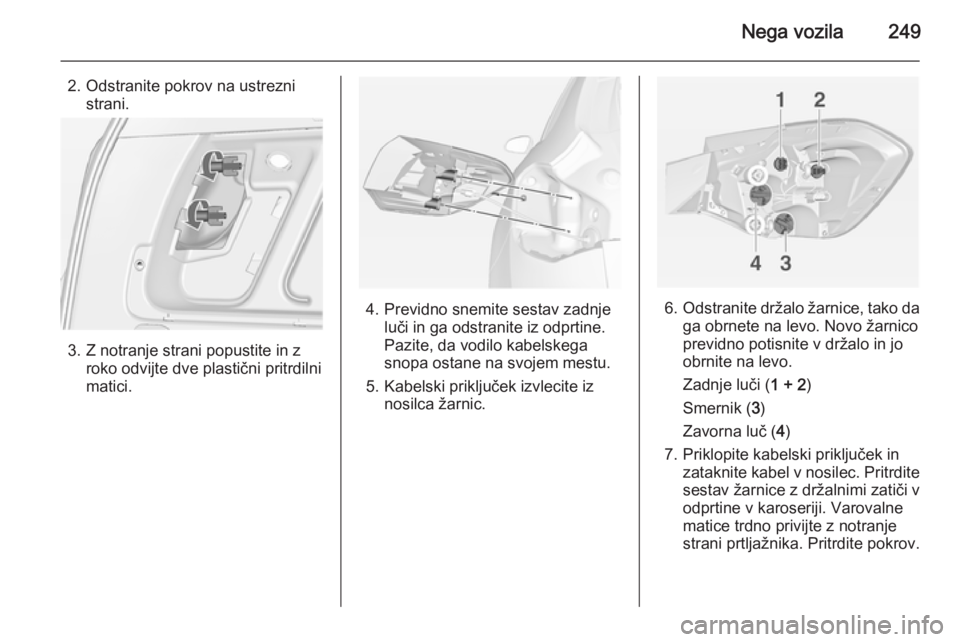

Nega vozila249
2. Odstranite pokrov na ustreznistrani.
3. Z notranje strani popustite in z roko odvijte dve plastični pritrdilni
matici.
4. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
5. Kabelski priključek izvlecite iz nosilca žarnic.6.Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnje luči ( 1 + 2)
Smernik ( 3)
Zavorna luč ( 4)
7. Priklopite kabelski priključek in zataknite kabel v nosilec. Pritrdite
sestav žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.

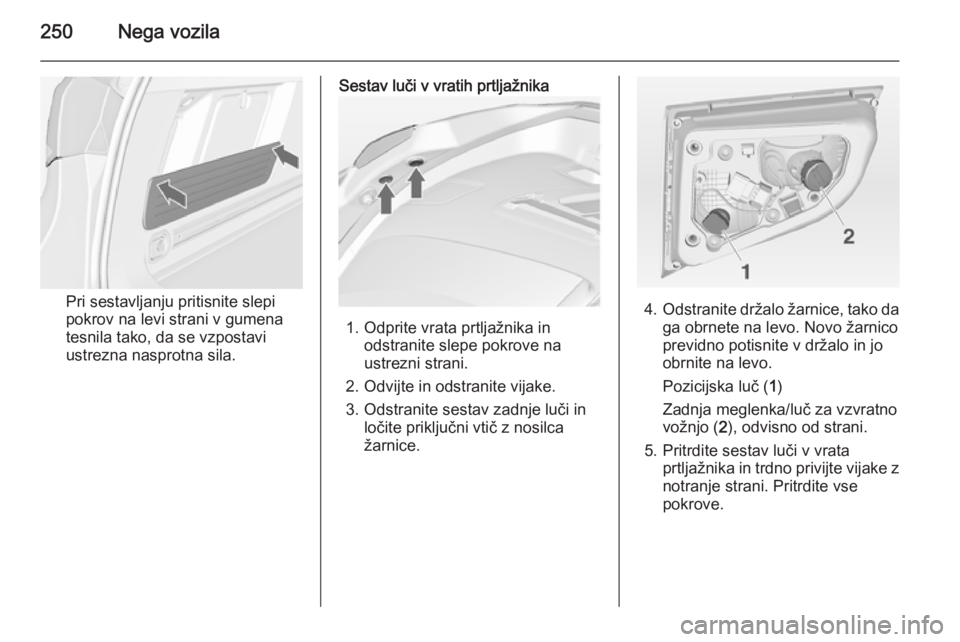

250Nega vozila
Pri sestavljanju pritisnite slepi
pokrov na levi strani v gumena
tesnila tako, da se vzpostavi
ustrezna nasprotna sila.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite slepe pokrove na
ustrezni strani.
2. Odvijte in odstranite vijake.
3. Odstranite sestav zadnje luči in ločite priključni vtič z nosilca
žarnice.
4. Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
5. Pritrdite sestav luči v vrata prtljažnika in trdno privijte vijake znotranje strani. Pritrdite vse
pokrove.

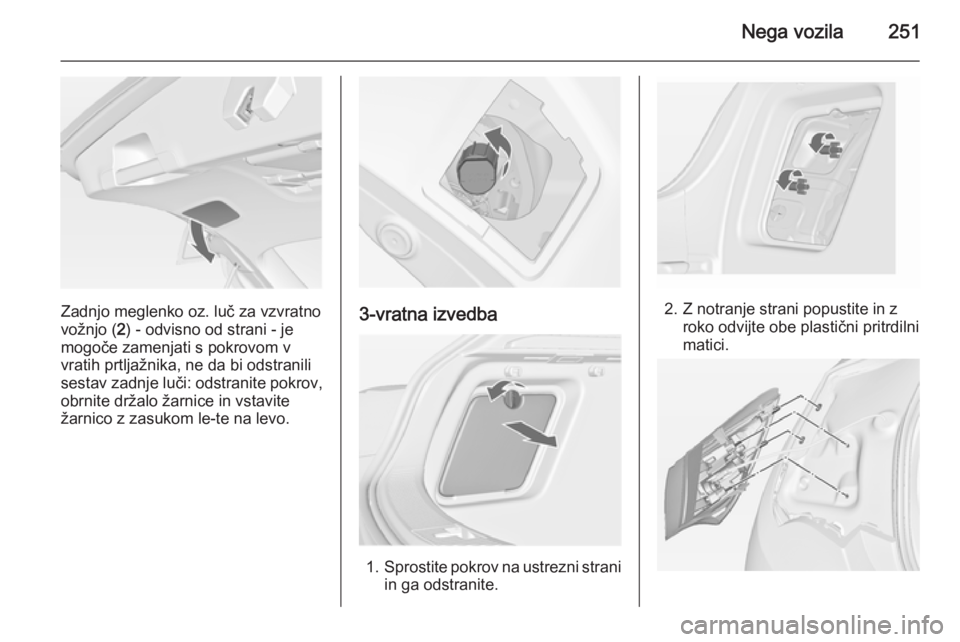

Nega vozila251
Zadnjo meglenko oz. luč za vzvratno
vožnjo ( 2) - odvisno od strani - je
mogoče zamenjati s pokrovom v
vratih prtljažnika, ne da bi odstranili
sestav zadnje luči: odstranite pokrov, obrnite držalo žarnice in vstavite
žarnico z zasukom le-te na levo.3-vratna izvedba
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.

252Nega vozila
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo
žarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Zaprite in
pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
( 2 ) (samo ena stran)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo zadnjo meglenko oz. luč za

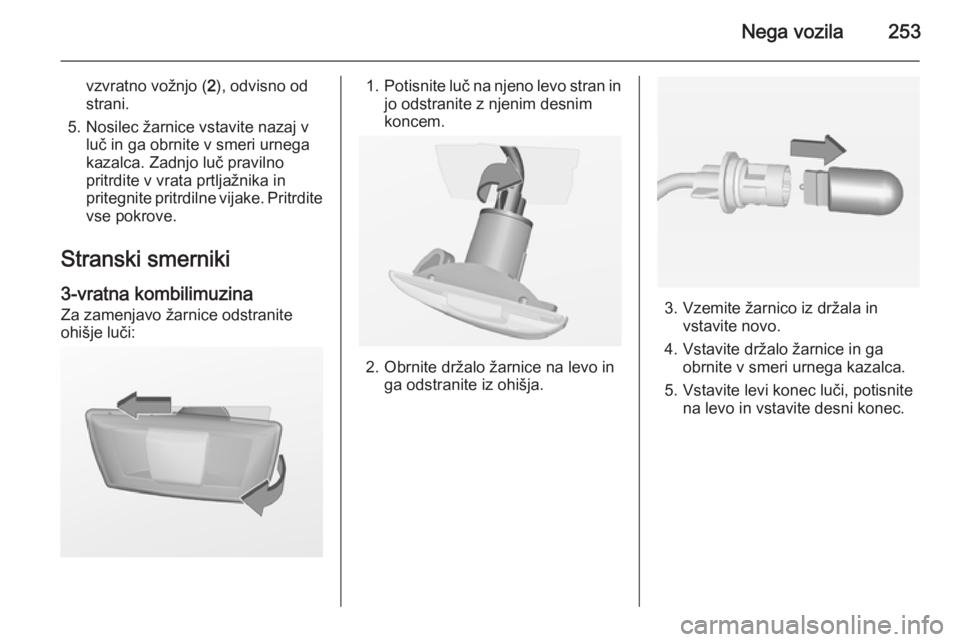

Nega vozila253
vzvratno vožnjo (2), odvisno od
strani.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.
Stranski smerniki
3-vratna kombilimuzina Za zamenjavo žarnice odstranite
ohišje luči:1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala invstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.

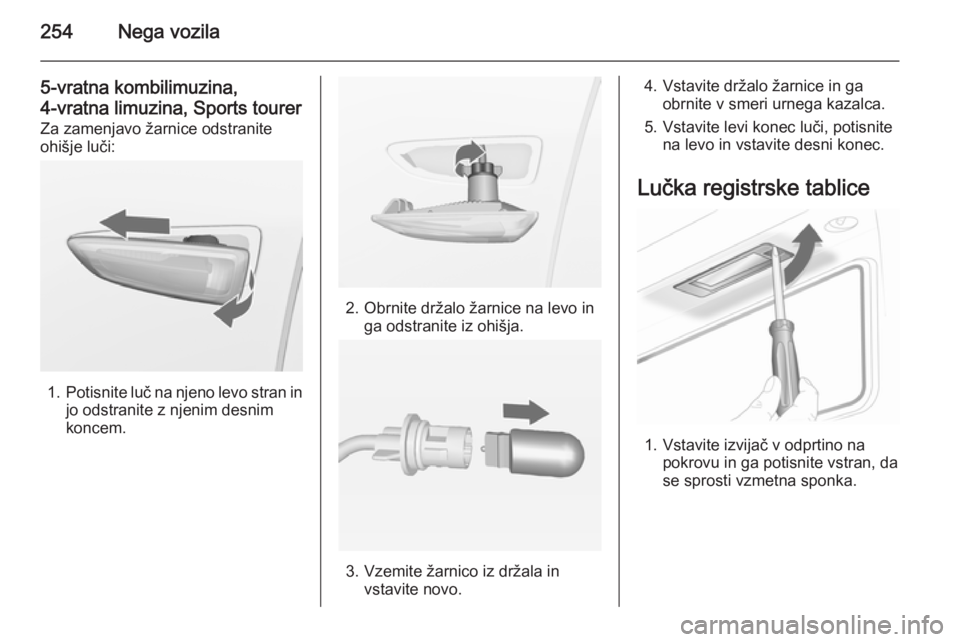

254Nega vozila
5-vratna kombilimuzina,
4-vratna limuzina, Sports tourer
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
