2015 OPEL ANTARA Īpašnieka rokasgrāmata (in Latvian)

Bagāžas novietnes un glabāšanas nodalījumi63
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Pavelciet uz augšu valsts
reģistrācijas numura zīmes turētāju
un pilnībā ievietojiet turētāja balstus
fiksatoros.
Uzstādiet aizmugurējos lukturus
Izņemiet no padziļinājumiem vispirms tuvāko ( 1) un tad tālāko ( 2)
aizmugurējo lukturi.

64Bagāžas novietnes un glabāšanas nodalījumi
Līdz galam atlokiet luktura turētāju,
kas atrodas luktura aizmugurē.
Nospiediet fiksējošo sviru un iebīdiet
luktura turētāju līdz atdurei
stiprinājumā.
Veiciet šīs darbības ar abiem
aizmugurējiem lukturiem.
Pārbaudiet vadu un lukturu
novietojumu, lai pārliecinātos, vai tie
ir uzstādīti pareizi un droši.
Nofiksējiet aizmugurējo
velosipēdu pārvadāšanas
sistēmu
Pagrieziet vispirms kreiso ( 1) un tad
labo spriegotājsviru ( 2) līdz galam uz
aizmuguri. Abām spriegotājsvirām jābūt vērstām uz aizmuguri, citādi nav iespējams garantēt drošu sistēmas
darbību.
Piezīme
Aizveriet bagāžas nodalījuma
durvis.

Bagāžas novietnes un glabāšanas nodalījumi65
Atlokiet pedāļu sviru uztvērējus
Uzlokiet vienu vai abus pedāļu sviru
uztvērējus uz augšu, līdz nofiksējas to diagonālie balsteņi.
Izņemiet pedāļu sviru fiksatorus no
pedāļu sviru uztvērējiem.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas pielāgošana velosipēdam
Ar pagriežamo rokturi, kas atrodas
pedāļa sviras uztvērēja spraugā,
aptuveni noregulējiet regulējamo
pedāļa sviras turētāju atbilstīgi pedāļa sviras izliekumam.
Ja velosipēda pedāļu sviras ir
taisnas, izskrūvējiet pedāļa sviras
turētāju līdz galam uz āru
( stāvoklis 5 ).

66Bagāžas novietnes un glabāšanas nodalījumi

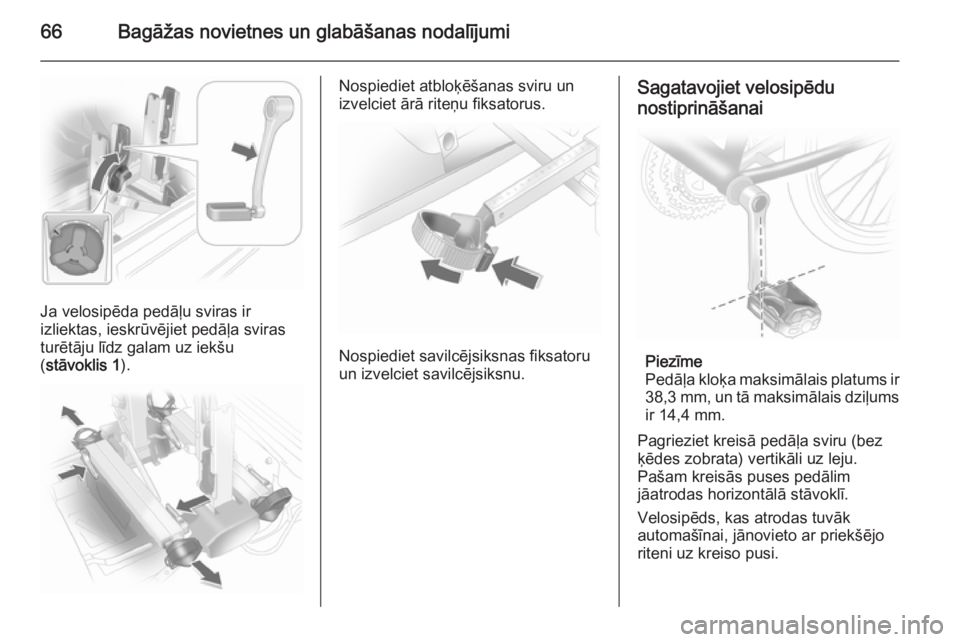

Ja velosipēda pedāļu sviras ir
izliektas, ieskrūvējiet pedāļa sviras
turētāju līdz galam uz iekšu
( stāvoklis 1 ).
Nospiediet atbloķēšanas sviru un
izvelciet ārā riteņu fiksatorus.
Nospiediet savilcējsiksnas fiksatoru
un izvelciet savilcējsiksnu.
Sagatavojiet velosipēdu
nostiprināšanai
Piezīme
Pedāļa kloķa maksimālais platums ir
38,3 mm, un tā maksimālais dziļums ir 14,4 mm.
Pagrieziet kreisā pedāļa sviru (bez
ķēdes zobrata) vertikāli uz leju.
Pašam kreisās puses pedālim
jāatrodas horizontālā stāvoklī.
Velosipēds, kas atrodas tuvāk
automašīnai, jānovieto ar priekšējo
riteni uz kreiso pusi.

Bagāžas novietnes un glabāšanas nodalījumi67
Otrs velosipēds, kas atrodas tālāk no
automašīnas, jānovieto ar priekšējo
riteni uz labo pusi.
Velosipēda piestiprināšana pie aizmugurējās velosipēdu
pārvadāšanas sistēmas
Uzceliet velosipēdu uz platformas.
Pedāļa svira jāievieto pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.
Uzmanību
Pārliecinieties, lai pedālis
nepieskartos aizmugurējās
velosipēdu pārvadāšanas
sistēmas virsmai. Pretējā
gadījumā pārvadāšanas laikā var
tikt sabojāts velosipēda klanis.
No augšas ievietojiet pedāļa fiksatoru pedāļa sviras turētāja ārējās
vadotnēs un nobīdiet to līdz galam uz
leju.
Nostipriniet pedāļa sviru, pievelkot
pedāļa fiksācijas skrūvi.

68Bagāžas novietnes un glabāšanas nodalījumi
Novietojiet riteņu fiksatorus tā, lai
velosipēds stāvētu daudzmaz
horizontāli. Atstatumam starp pedāli
un automašīnas bagāžas nodalījuma durvīm jābūt vismaz 5 cm.
Abām velosipēda riepām jābūt
nostiprinātām riteņu fiksatoros.Uzmanību
Noteikti izvelciet riteņu
padziļinājumus tik tālu, cik tas
nepieciešams, lai abas velosipēda riepas ievietotu padziļinājumos.
Pretējā gadījumā nevar nodrošināt velosipēda horizontālo
stiprinājumu. To neievērojot,
karstās izplūdes gāzes var sabojāt
velosipēda riepas.
Velosipēda pielīdzināšana pēc
automašīnas garenvirziena: Nedaudz atlaidiet pedāļa fiksatora
savilcējskrūvi.
Ar pedāļa sviras uztvērēja griežamo
rokturi noregulējiet velosipēdu
vertikālā stāvoklī.
Ja velosipēdi savstarpēji saskaras, to slīpumu ar riteņu fiksatoru un pedāļu
sviru uztvērēju griežamo rokturu
palīdzību ir iespējams noregulēt tā, lai
tie vairs nesaskartos. Pārliecinieties,
lai saglabātos pietiekams atstatums
starp velosipēdu un automašīnu.Ar rokām līdz galam pieskrūvējiet
pedāļa sviras fiksatora savilcējskrūvi.
Nostipriniet abus velosipēda riteņus
tiem paredzētajos padziļinājumos ar
riteņu savilcējsiksnām.
Pārbaudiet, vai velosipēds ir
nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.

Bagāžas novietnes un glabāšanas nodalījumi69
Riteņu fiksatoru un pedāļu sviru
uztvērēju griežamo rokturu stāvokli
katram velosipēdam vajadzētu
iegaumēt un saglabāt. Pareiza šo
stāvokļu iepriekšēja noregulēšana
atvieglos atkārtotu velosipēda
nostiprināšanu.
Piezīme
Ieteicams aizmugurējam
velosipēdam piestiprināt
brīdinājuma zīmi, lai uzlabotu
redzamību.
Velosipēda noņemšana no
aizmugurējās velosipēdu
pārvadāšanas sistēmas
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pieturot velosipēdu, atskrūvējiet
pedāļa fiksatora savilcējskrūvi un noņemiet pedāļa fiksatoru, velkot touz augšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas
iebīdīšana atpakaļ
Ievietojiet pedāļa sviru pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.

70Bagāžas novietnes un glabāšanas nodalījumi

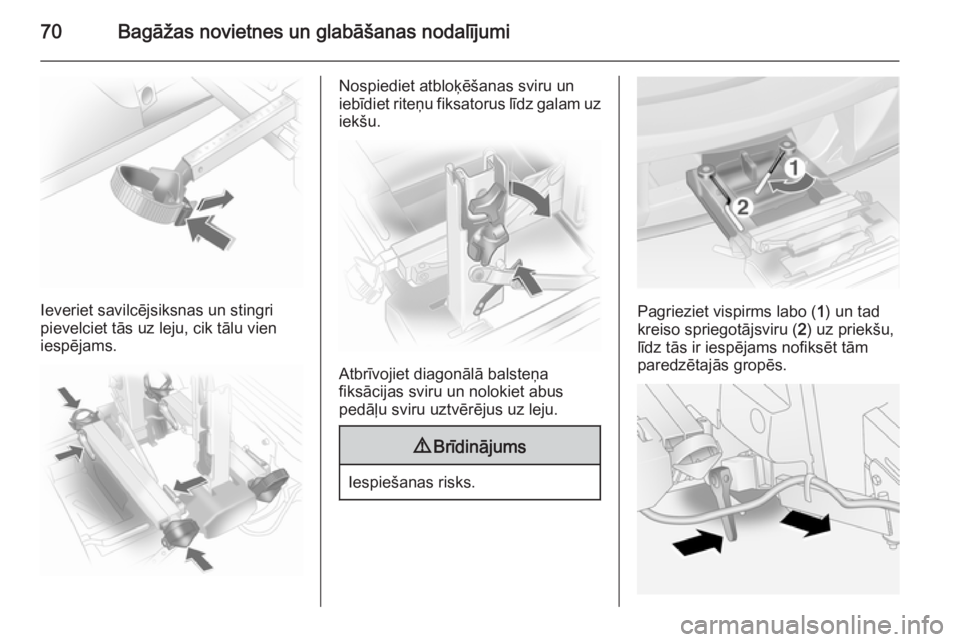

Ieveriet savilcējsiksnas un stingri
pievelciet tās uz leju, cik tālu vien
iespējams.
Nospiediet atbloķēšanas sviru un
iebīdiet riteņu fiksatorus līdz galam uz
iekšu.
Atbrīvojiet diagonālā balsteņa
fiksācijas sviru un nolokiet abus
pedāļu sviru uztvērējus uz leju.
9 Brīdinājums
Iespiešanas risks.
Pagrieziet vispirms labo ( 1) un tad
kreiso spriegotājsviru ( 2) uz priekšu,
līdz tās ir iespējams nofiksēt tām
paredzētajās gropēs.
